BMS电池管理系统中的防护电路(TVS二极管的应用）

最新推荐文章于 2025-04-11 10:09:25 发布
最新推荐文章于 2025-04-11 10:09:25 发布
阅读量4.7k 收藏 28
点赞数 2
分类专栏： TVS二极管 esd二极管 文章标签： 其他
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/H242525/article/details/108151177
版权
BMS电池管理系统通过TVS二极管保护MOS管免受充放电过程中尖峰电压的影响，确保锂电池的安全。在CAN BUS和RS485通信中也采用防护器件进行ESD保护。推荐使用SMCJ系列和ESD24VAPB等产品进行有效保护。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

BMS 是 BATTERY MANAGEMENT SYSTEM 的第一个字母简称组合，称之谓电池管理系统。为什么锂电池需要 BMS 管理系统? 锂电池存在安全性差，时有发生爆炸等缺陷（详见附录说明）
12V电池应用
TVS二极管的应用

                                                     **电池

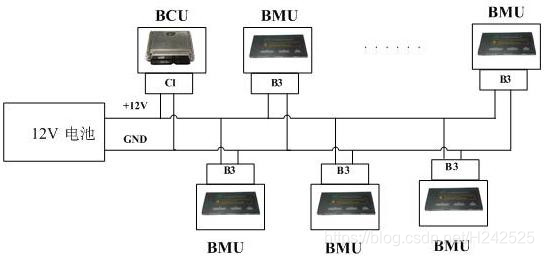

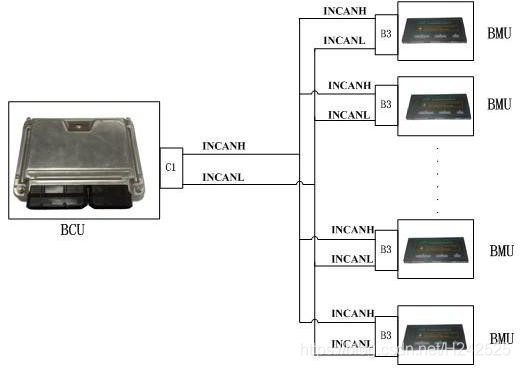

                                         一种主从结构的 BMS 接线示意（上图）**

电池模板

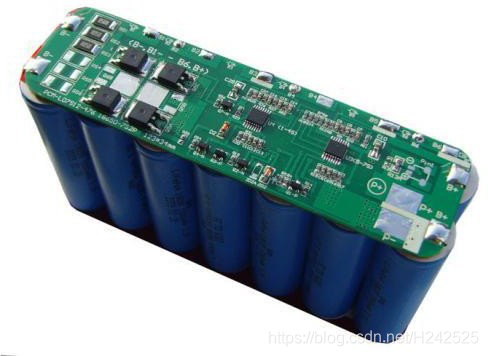

电池电路板

一．充放电回路中MOS 管的防护电路

BMS 充放电回路中 MOS 管， 开关瞬间电流的突变而产生漏极尖峰电压，进而损坏 MOS 管，功率管开关速度越快，产生的过电压也就越高。为了防止器件损坏，会在 GS 间增加大功率的
