三、2K0300久久派开发板与电脑的连接

已于 2025-01-18 18:09:18 修改
阅读量1.4k 收藏 15
点赞数 9
分类专栏： 2K0300久久派 文章标签： 单片机 嵌入式硬件
于 2025-01-15 17:30:12 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/HANDSome_BOY_007/article/details/145162948
版权

文章目录

下载MobaXterm

下载链接：MobaXterm

  1. 打开上面的网站

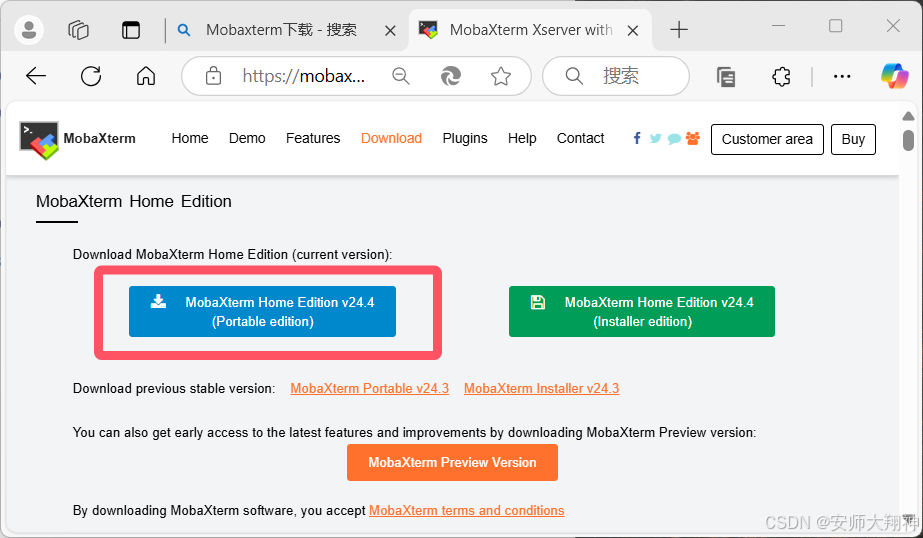

  2. 选择左侧的版本并下载
    在这里插入图片描述

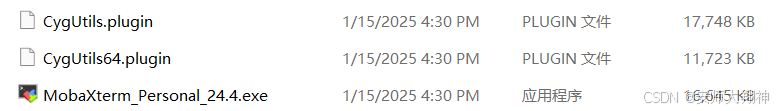

  3. 解压下载好的文件并打开
    在这里插入图片描述
  4. 创建快捷方式
  5. 右键MobaXterm_Personal_24.4.exe
  6. 点击显示更多选项
  7. 点击创建快捷方式
  8. 将快捷方式拖至桌面即可在桌面双击快捷方式打开

USB转TTL模块与开发板的链接

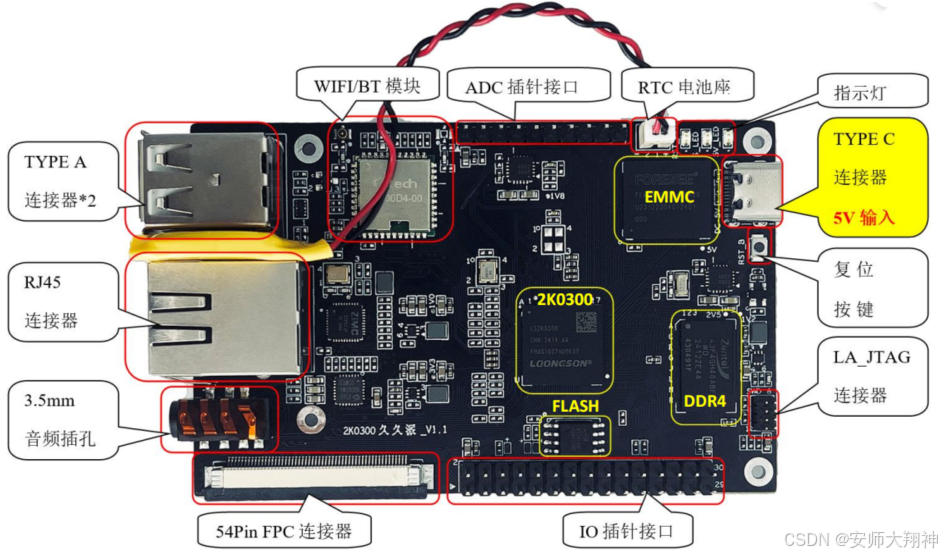

  1. 久久派WiFi版接口布局图久久派WiFi版接口布局图
  2. 背面会有IO插针接口的引脚定义，找到RXD0 TXD0和GND这三个引脚
  3. USB转TTL模块（这个模块有很多种，这是其中一种，但都会有TXD RXD和GND这三个接口）
    USB TO TTL 模块
  4. 将USB转TTL模块按照以下方式连接
USB转TTL模块久久派开发板
RXDTXD
TXDRXD
GNDGND
  1. 将USB转TTL模块与电电脑连接
  2. 将TYPE-C插上久久派供电(尽量找个手机充电器供电,不要插在电脑上)

MobaXterm中添加开发板

  1. 打开MobaXterm
  2. 点击Session在这里插入图片描述

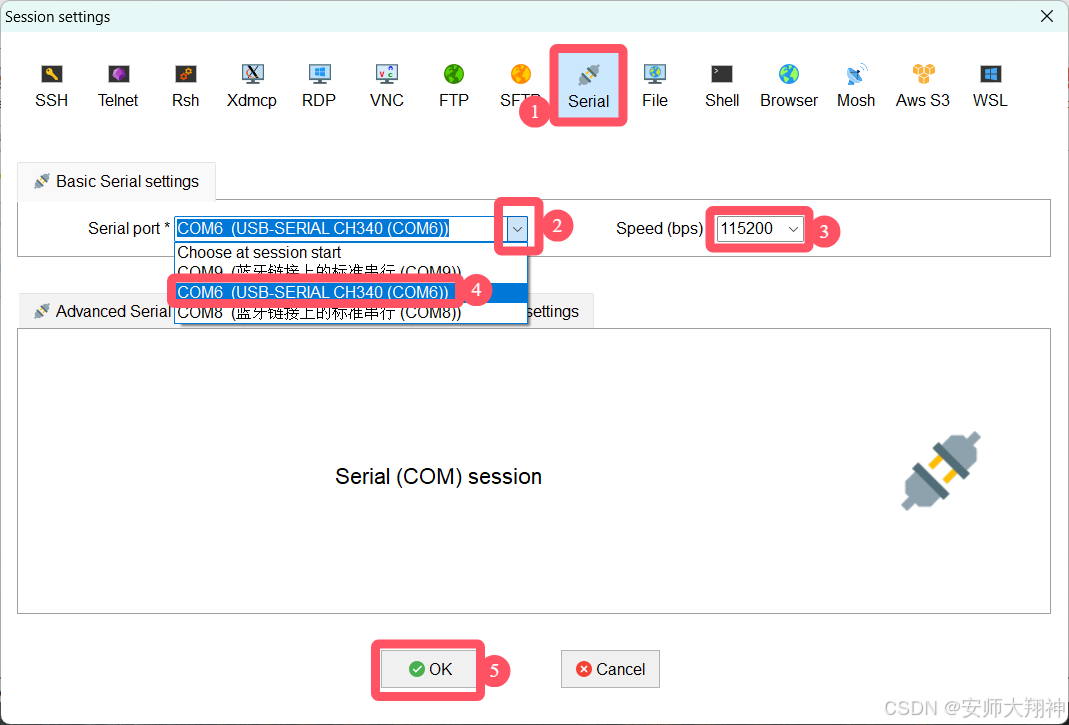

  3. 如图所示，电脑不同，串口号也不同(比如我的这个模块在这台电脑上的串口号就是COM6)，主要找到上面写着USB-SERIAL的串口，Speed（串口速率）选择 115200在这里插入图片描述

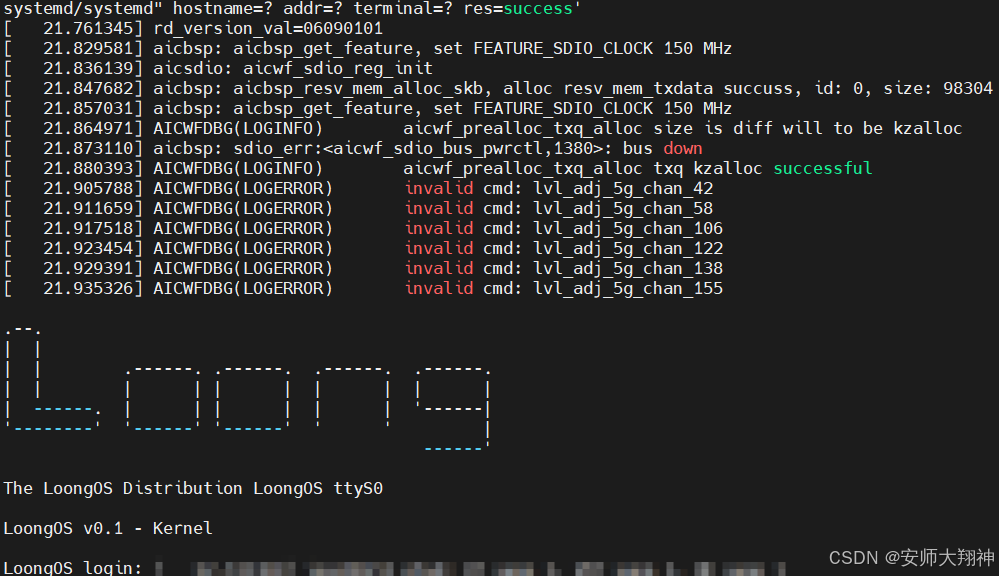

  4. 按下开发板的复位按键即可看见久久派的开机Log,开机后是这样的。在这里插入图片描述
  5. 输入root进入系统

至此你已经可以像Linux系统一样输入命令到久久派上了

可以尝试输入uname -a即可显示系统详情信息了，打印出以下内容

Linux LoongOS 4.19.190+ #3 SMP Mon Jun 3 10:20:57 CST 2024 loongarch64 loongarch64 loongarch64 GNU/Linux

本章到此结束

如有错误，感谢在评论区更正

你的点赞是对我最大的支持
