硬件设计原理解密！Air780EG篇，第一章

一、绪论

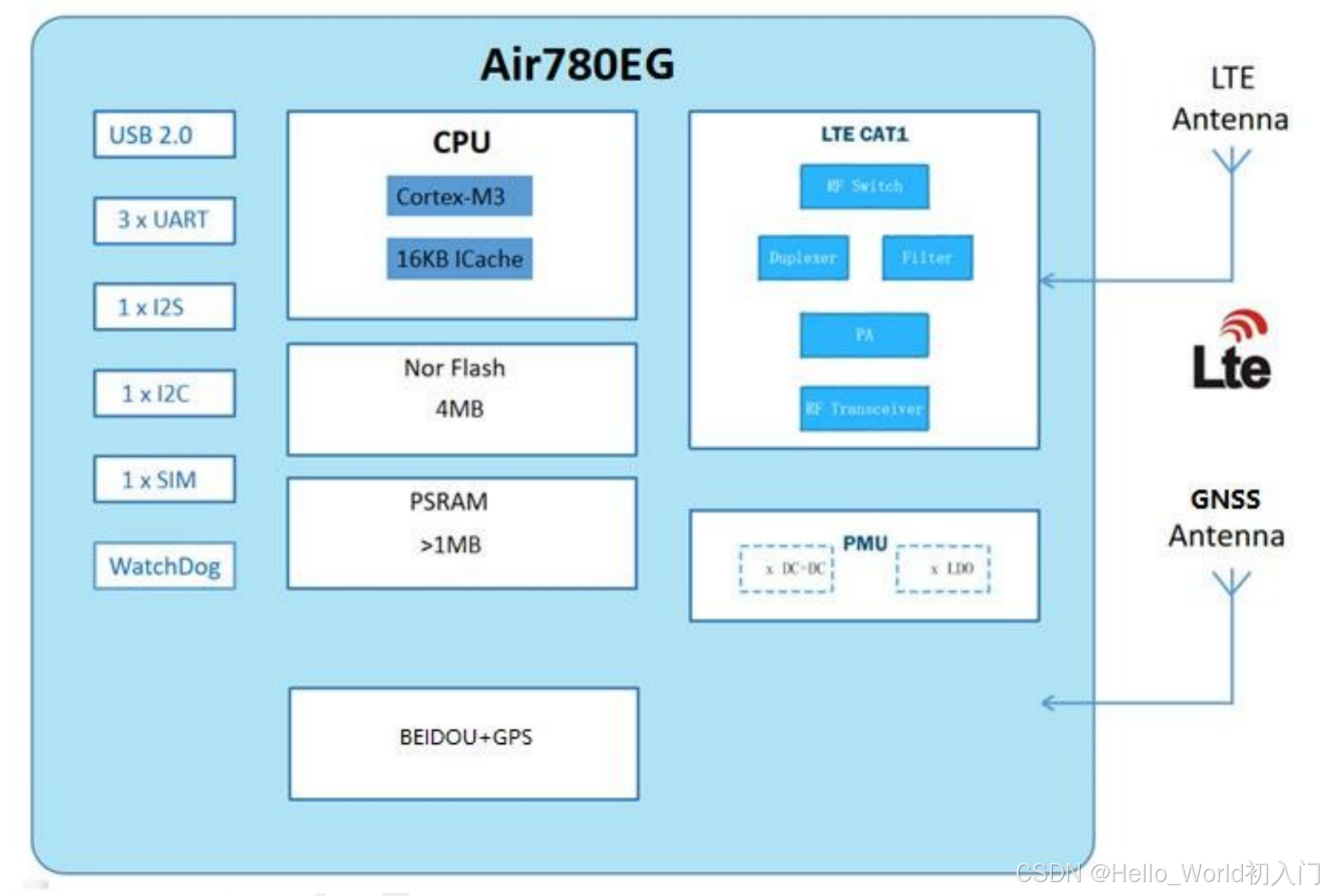

下图为模块功能框：

Air780EG是一款基于移芯EC618平台设计的LTE Cat 1+GNSSS定位二合一无线通信模组。支持FDD-LTE/TDD- LTE的4G远距离无线传输技术，同时支持北斗/GPS双模卫星定位，满足户外位置，资产管理，人员位置管理等 应用需求。另外，模组提供了USB/UART/I2C等通用接口满足IoT行业的各种应用诉求。

二、综述

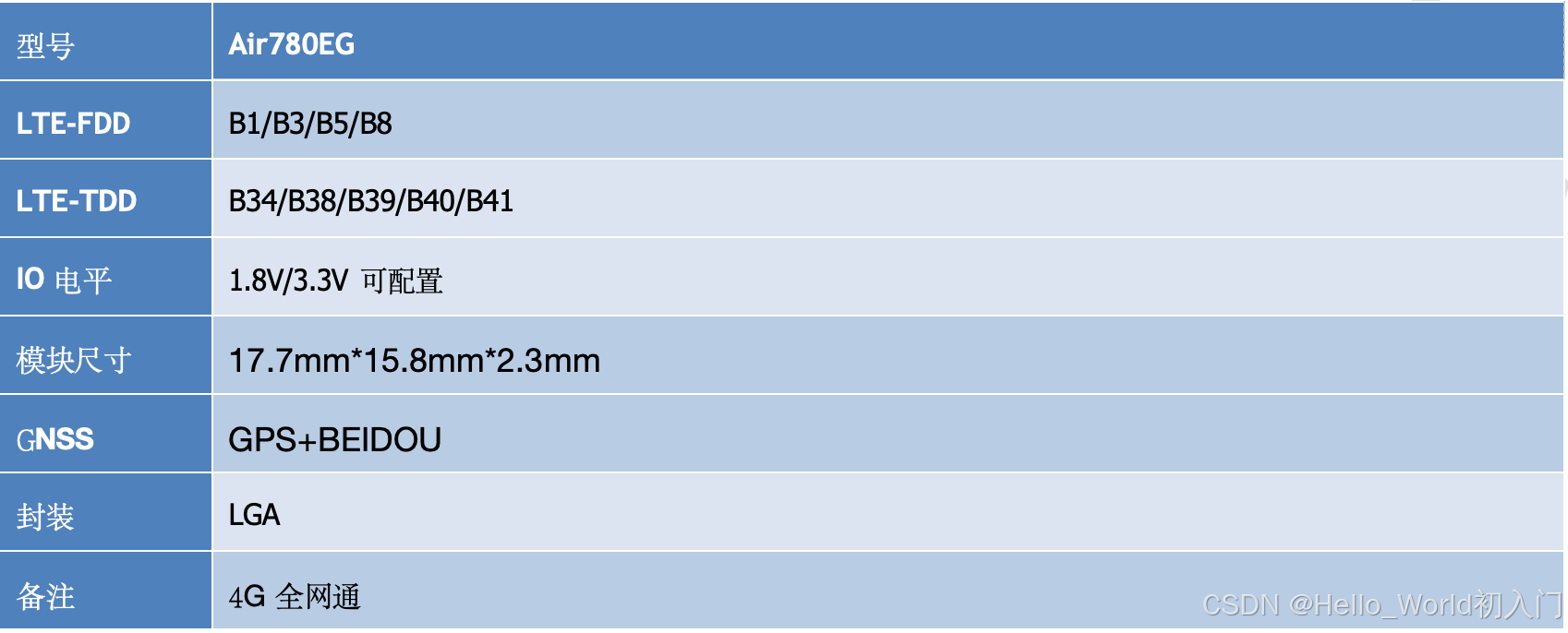

2.1 型号信息

表格 1：模块型号列表

 2.2 主要性能

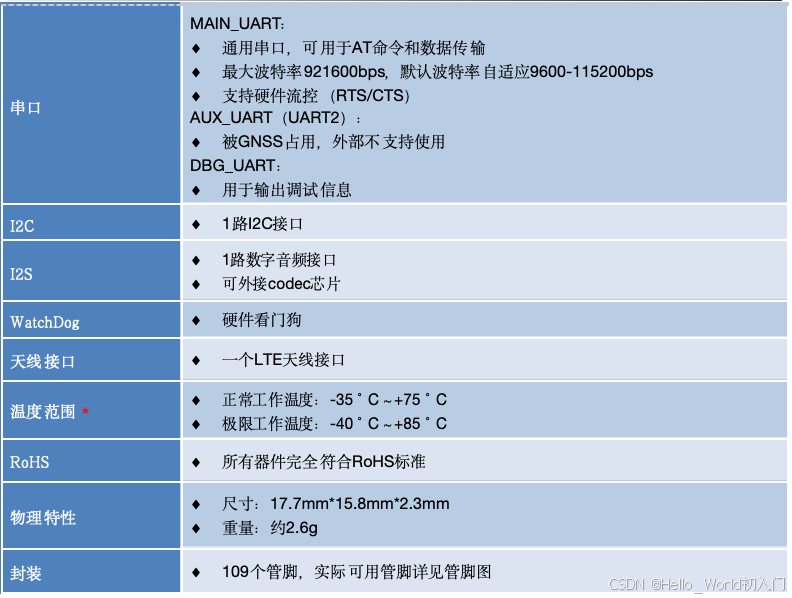

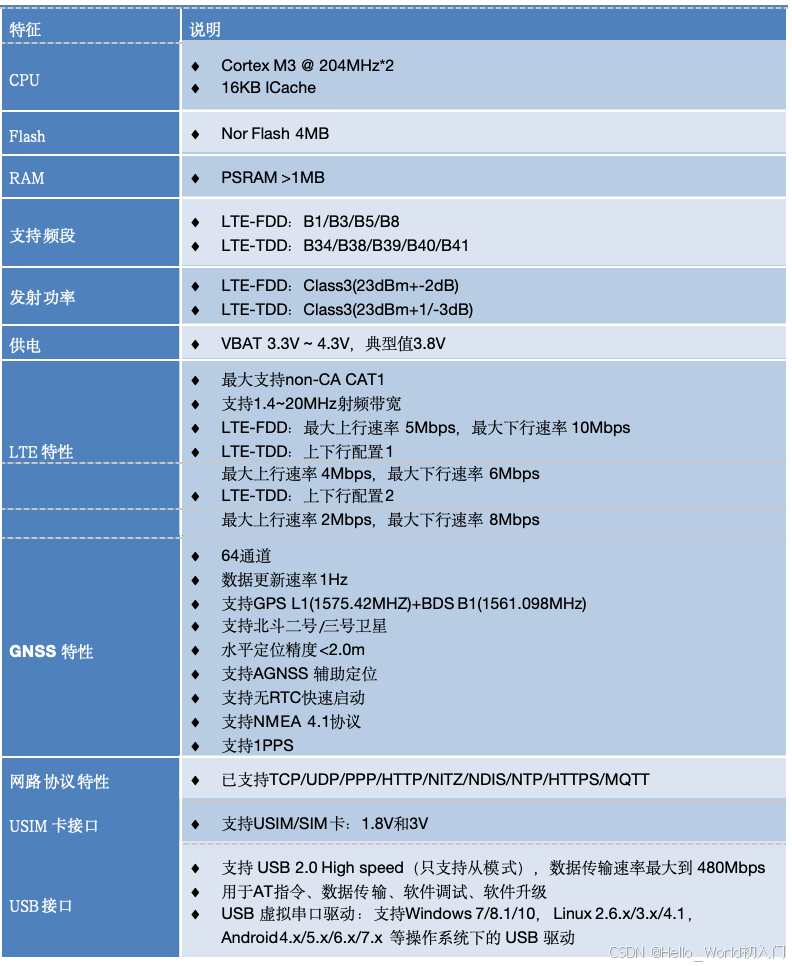

表格 2：模块主要性能

*注:

模组工作在-40°C～-35°C 或+75°C～+85°C 温度范围时，模组可以正常工作，但部分射频指标不保证能满足 3GPP 标准。

三、应用接口

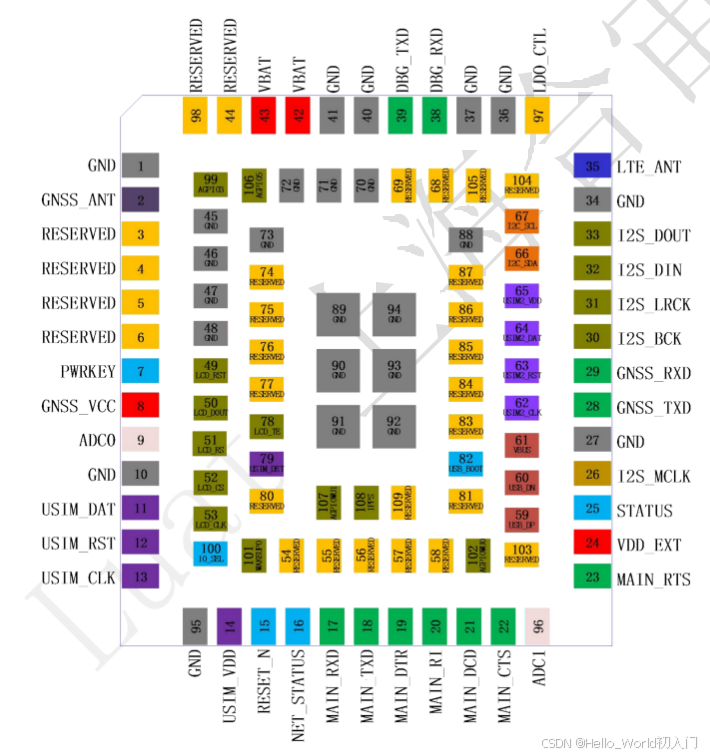

模块采用LGA封装，109个SMT焊盘管脚，以下章节将详细阐述Air780EG各接口的功能。

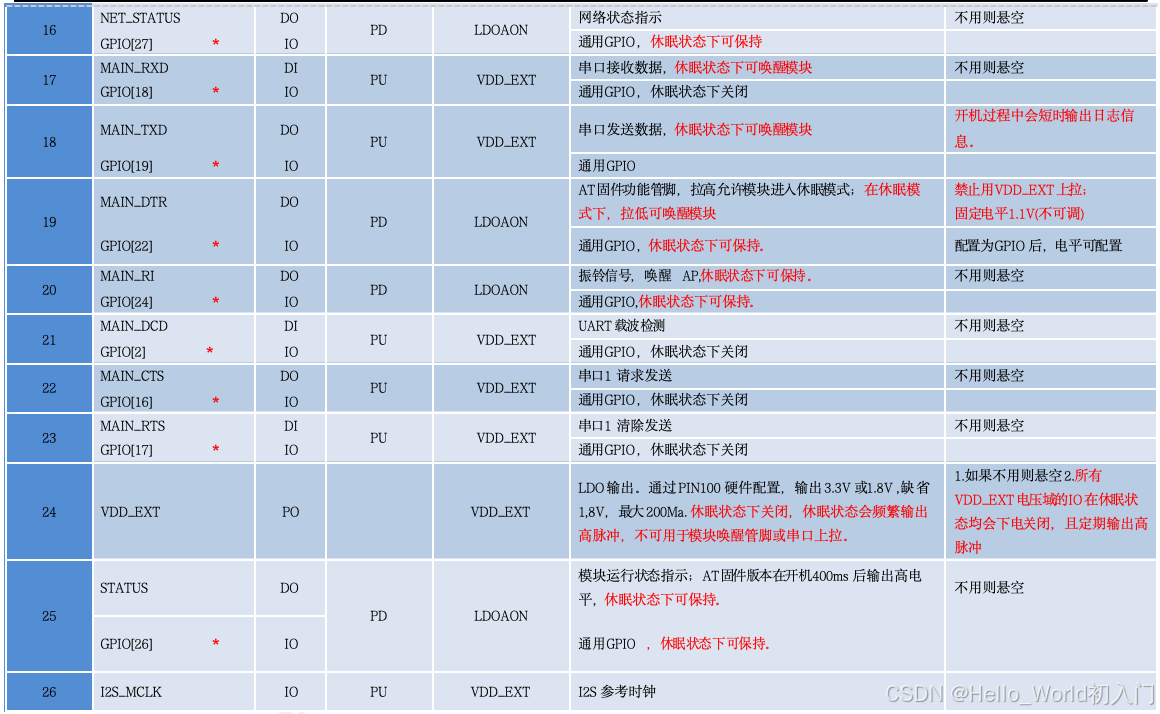

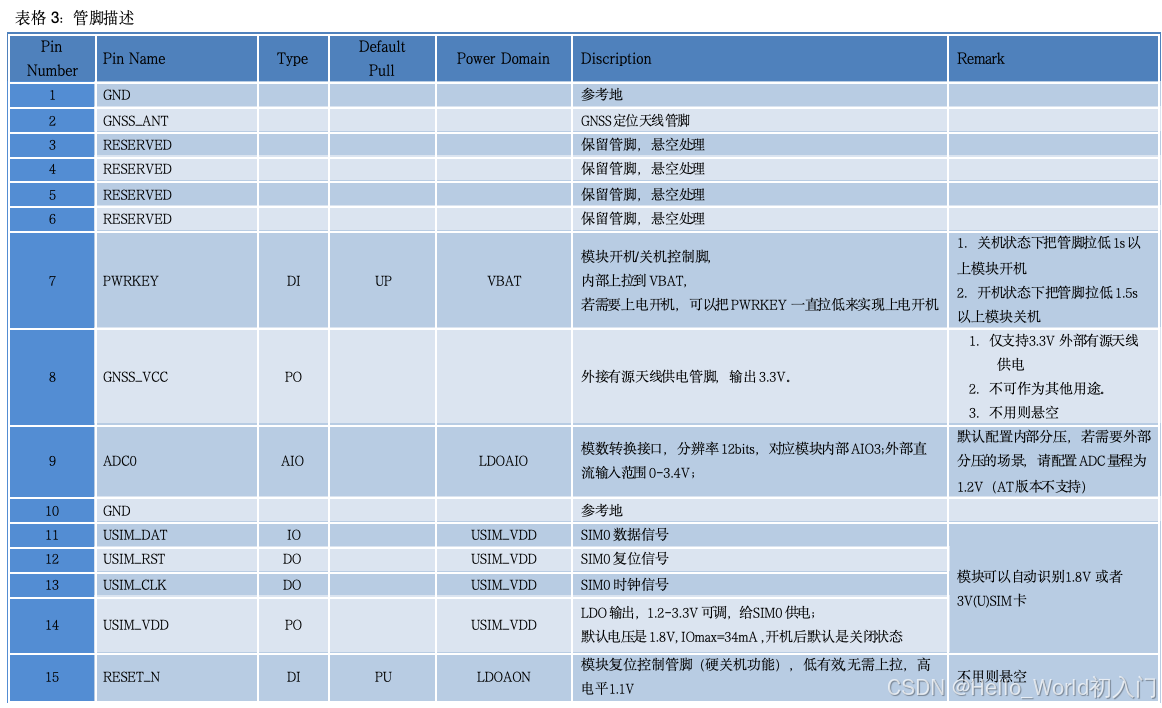

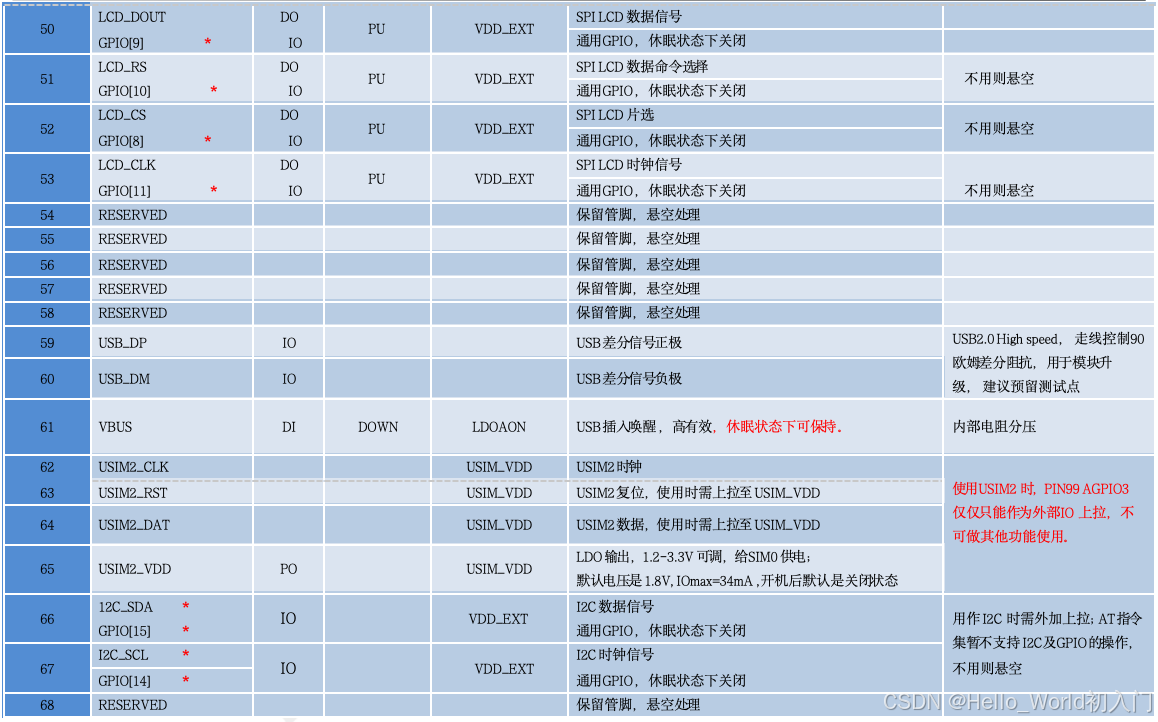

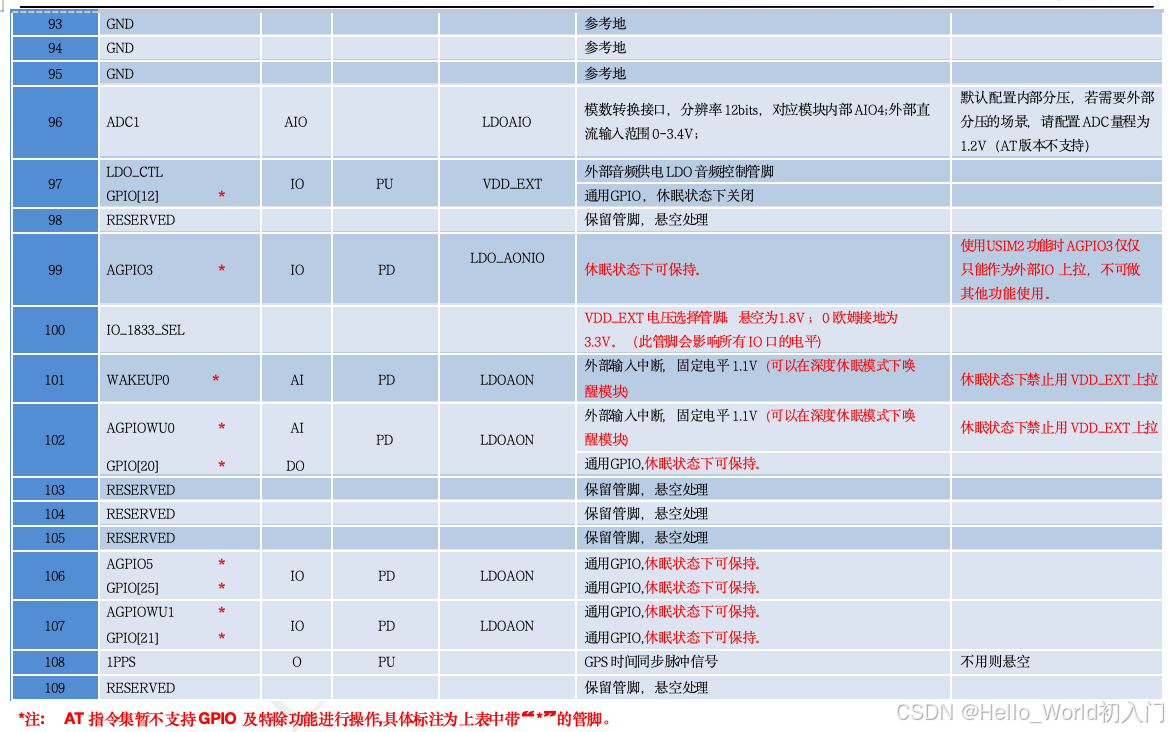

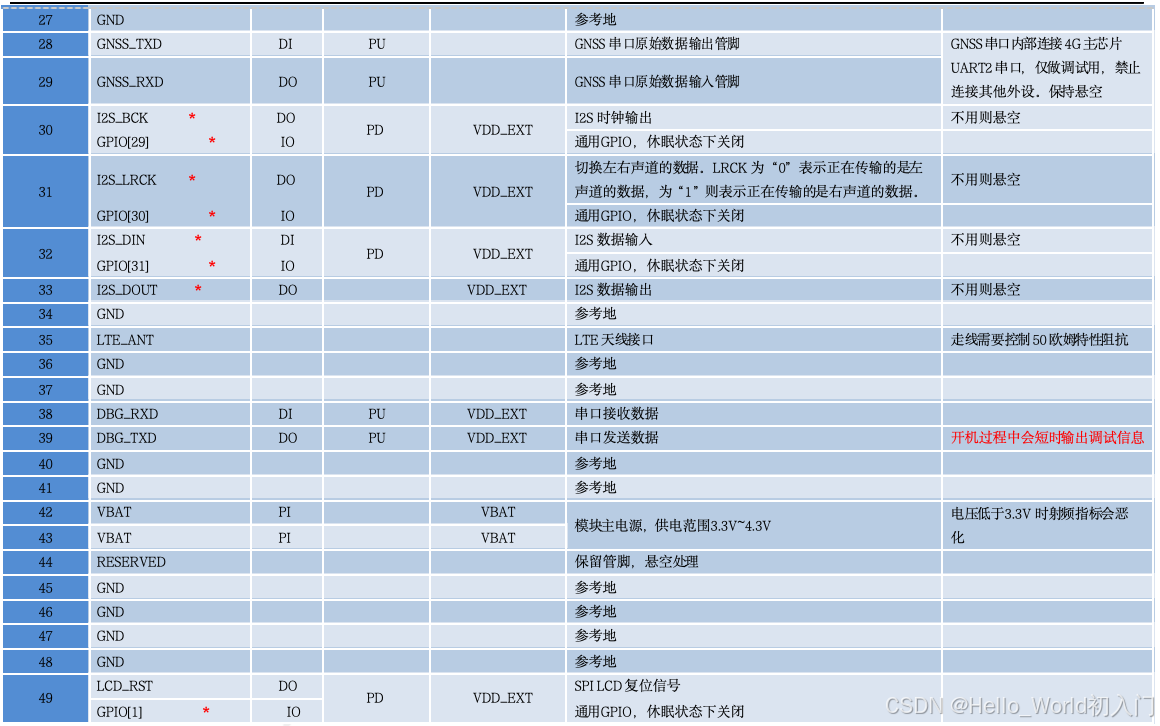

3.1 管脚描述





1. 二次开发 GPIO 复用功能详见对应《_GPIO_table》
2. LDOAON 为芯片内部部分 GPIO 供电电源，由此电源供电的 IO 口休眠状态下能够保持。
3. 所有 io 都支持中断；

可以复用为 wakeup 的 io 支持双边沿或者高低电平中断，休眠以及唤醒状态下都能使用； 其余 io 仅支持单边沿或者单电平中断，唤醒状态下可用，休眠状态下不能使用。
