最近在学习等高线图画法,参考(10条消息) 零基础Matlab Note8--绘制等高线图meshgrid、contour命令_meshgrid函数绘制等高线_不吃辣了的博客-CSDN博客 学到了很多,但有一些细化的东西想优化,但没找到怎么控制间距等等,稍微查看了下帮助文档有所领悟,下面献丑了。
x = [-5:0.1:5];
y = [-3:0.1:3];
[X,Y] = meshgrid(x,y);
z = X.^2 + Y.^2;

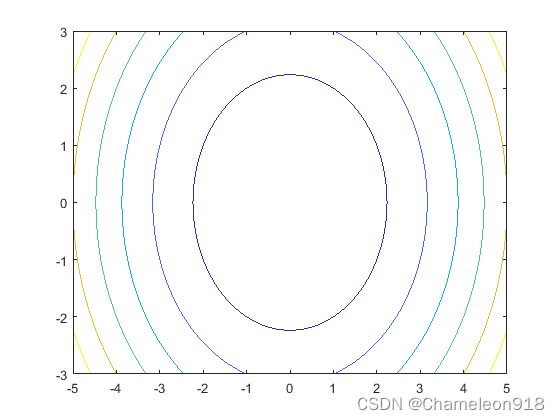

[C,h] = contour(X,Y,z);
已知h为图的属性,点开后的翻译参考如下
在matlab中打开你会发现这些量都不存在,没有找到默认值。但这不重要,我们可以自己赋值。
set(h,'LineWidth',3)%控制线宽
set(h,'Fill','on')%填充
set(h,'levelstep',0.13)%线间距
set(h,'showtext','on')%等高线标签

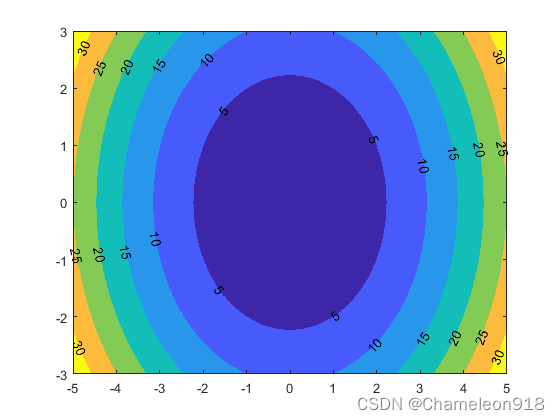

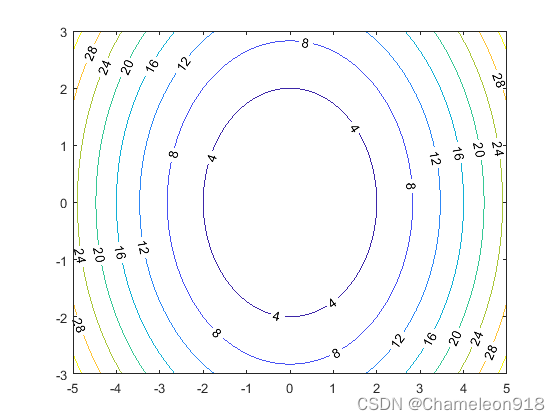

这里都使用一下,与参考文献图对比:
后续还有很多‘h’中的变量,如有需要的可以自行探索一下。
