STM32F103C8T6原理学习笔记1

一、STM32简介

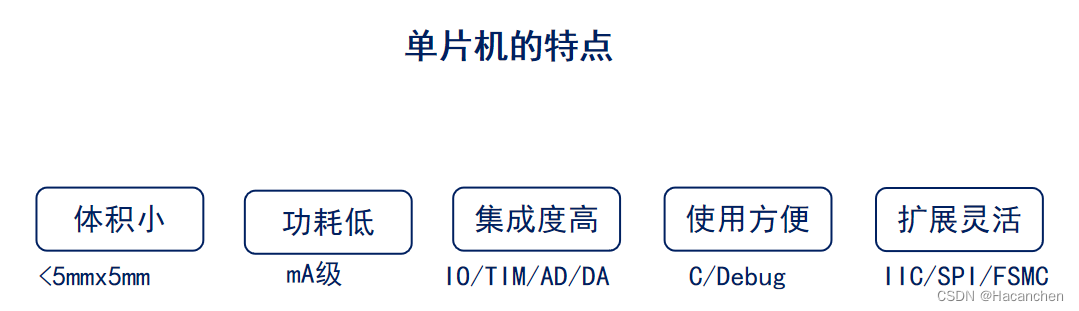

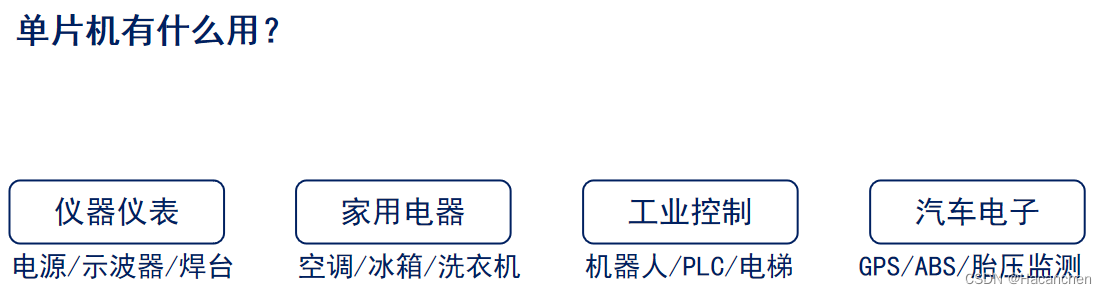

1.1单片机是什么

单片机：Single-Chip Microcomputer，单片微型计算机，是一种集成电路芯片。

1.2 STM32简介

ST：意法半导体   M：MCU/MPU   32：32位

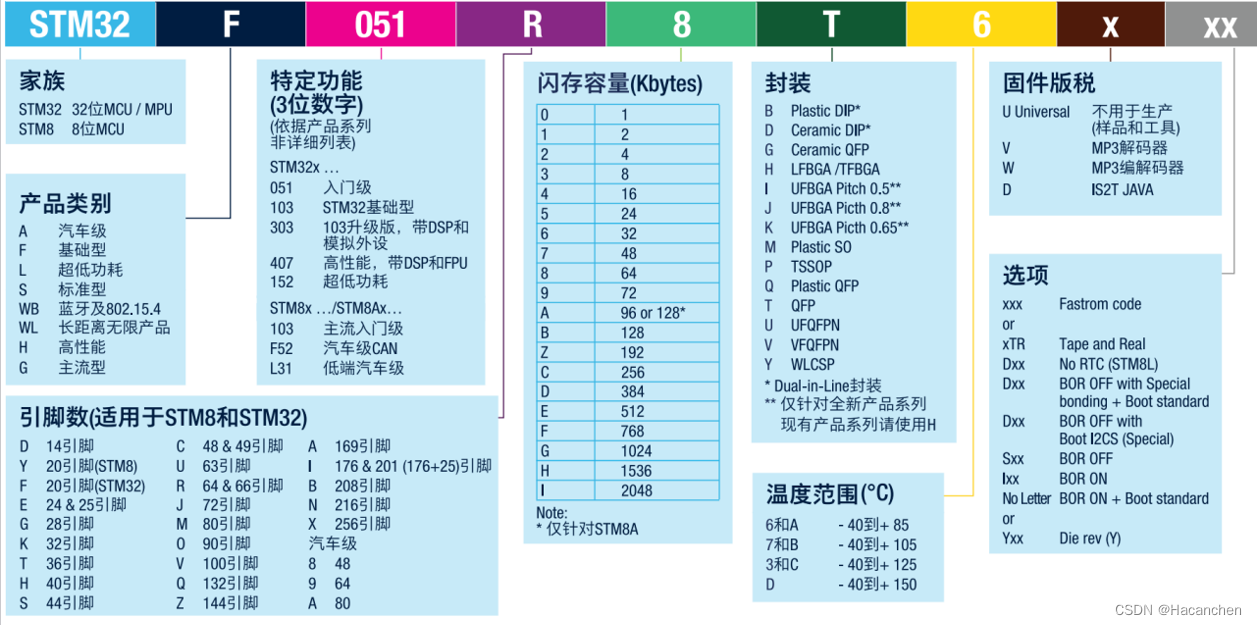

其命名规则如下：

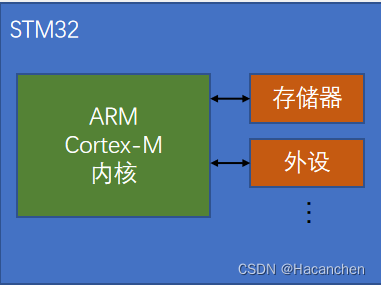

• STM32是ST公司基于ARM Cortex-M内核开发的32位微控制器。
• STM32常应用在嵌入式领域，如智能车、无人机、机器人、无线通信、物联网、工业控制、娱乐电子产品等。
• STM32功能强大、性能优异、片上资源丰富、功耗低，是一款经典的嵌入式微控制器。

ARM既指ARM公司，也指ARM处理器内核 ARM公司是全球领先的半导体知识产权（IP）提供商，全世界超过95%的智能手机和平板电脑都采用ARM架构 ARM公司设计ARM内核，半导体厂商完善内核周边电路并生产芯片。

1.3 学会查看数据手册

查找方式：ST中文社区网：https://www.stmcu.org.cn  ST官网： https://www.st.com

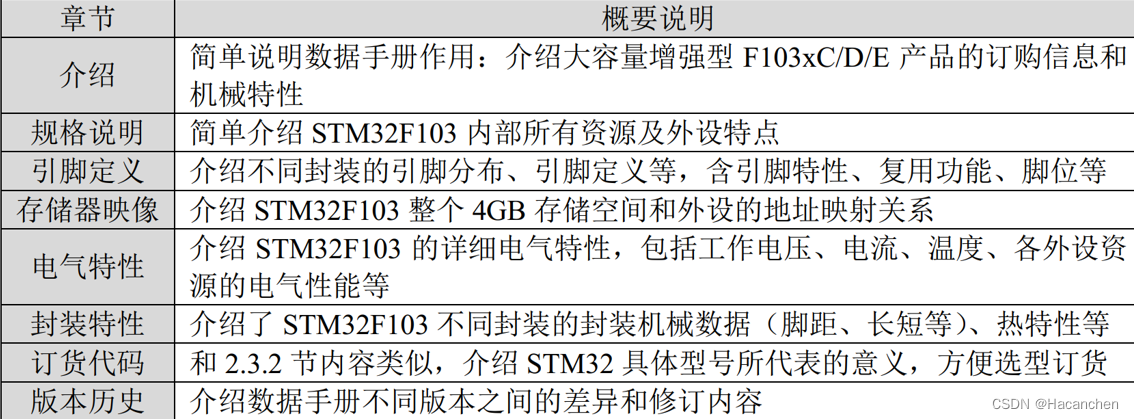

数据手册内容：

二、STM32F103C8T6介绍

2.1 基本介绍

系列：主流系列STM32F1

内核：ARM Cortex-M3

主频：72MHz RAM：20K（SRAM）

ROM：64K（Flash）

供电：2.0~3.6V（标准3.3V）

封装：LQFP48

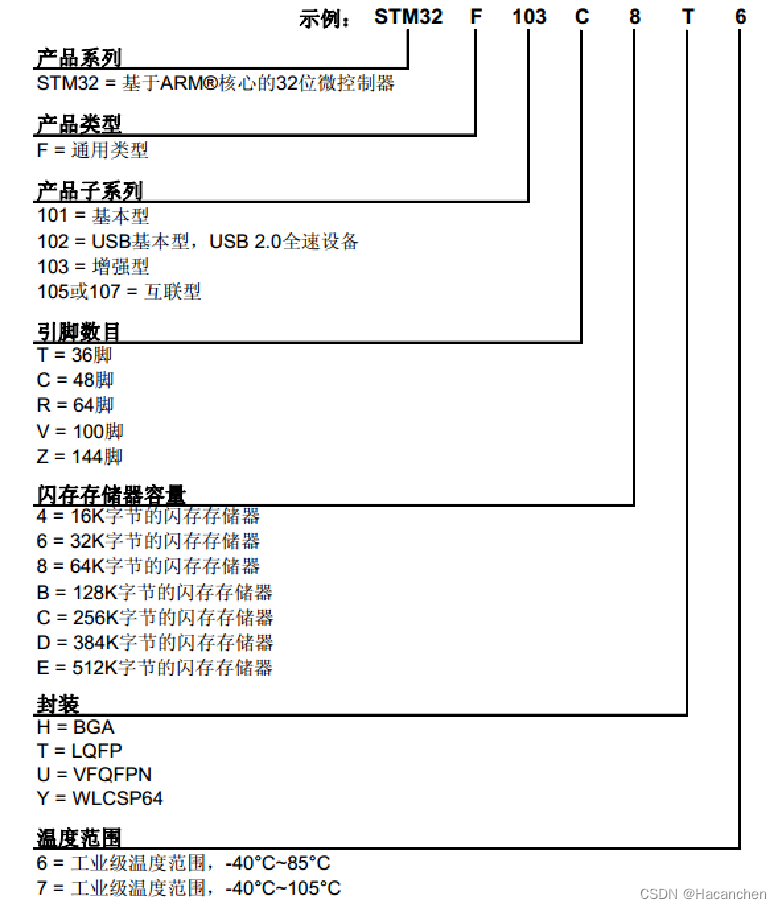

其命名规则如下：

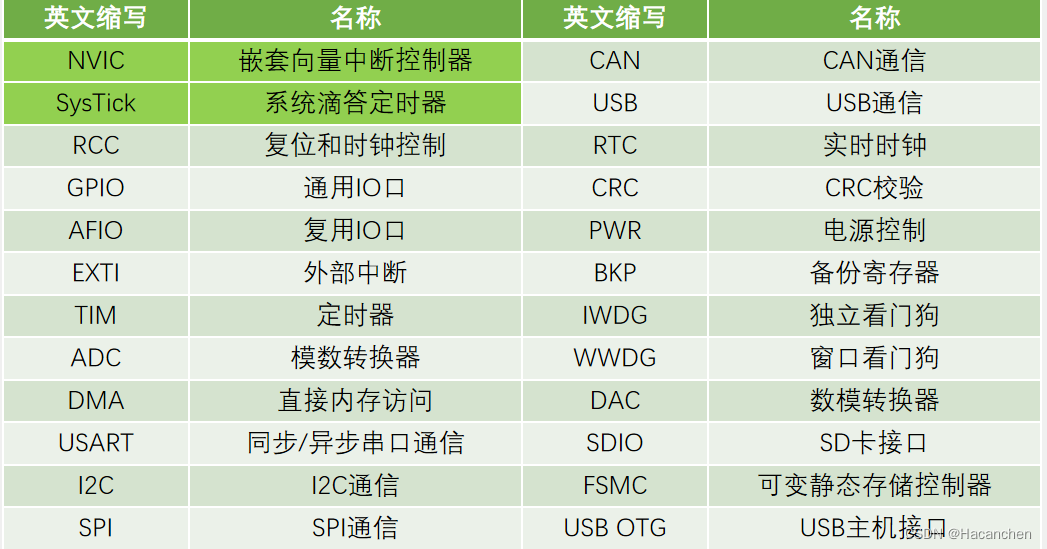

2.2 外设介绍

（注意：STM32F103C8T6中不包含DAC、SDIO、FSMC、USB OTG）

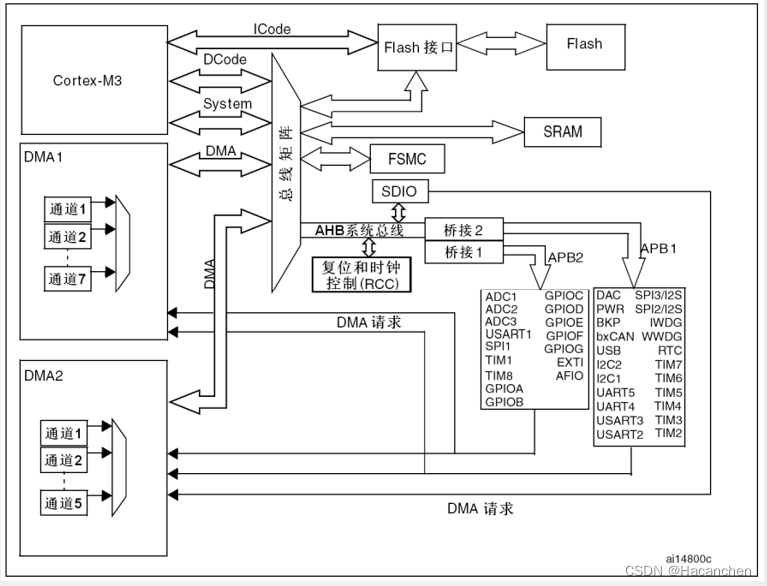

2.3 系统结构

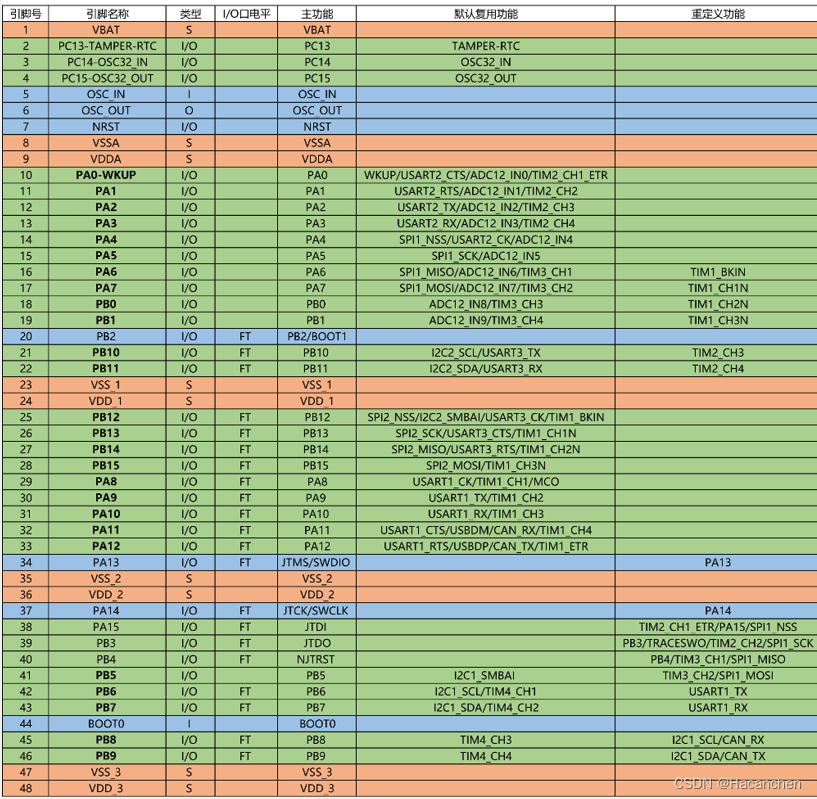

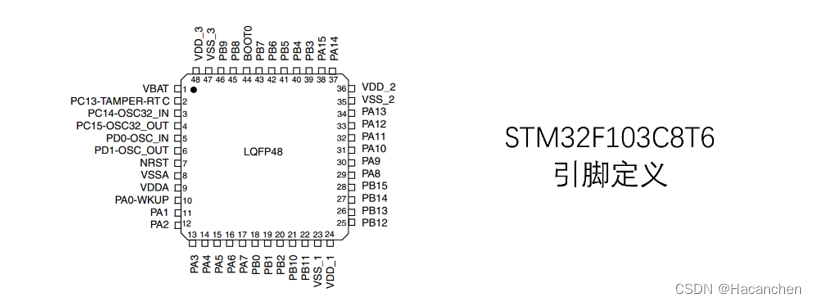

2.4 引脚定义

（详见STM32F103x8B数据手册）

 2.5 最小系统

最小系统：保证MCU正常工作的最小电路组成单元（包含电源电路，晶振电路，BOOT启动电路，下载调试电路，复位电路）。

2.6 下载接口

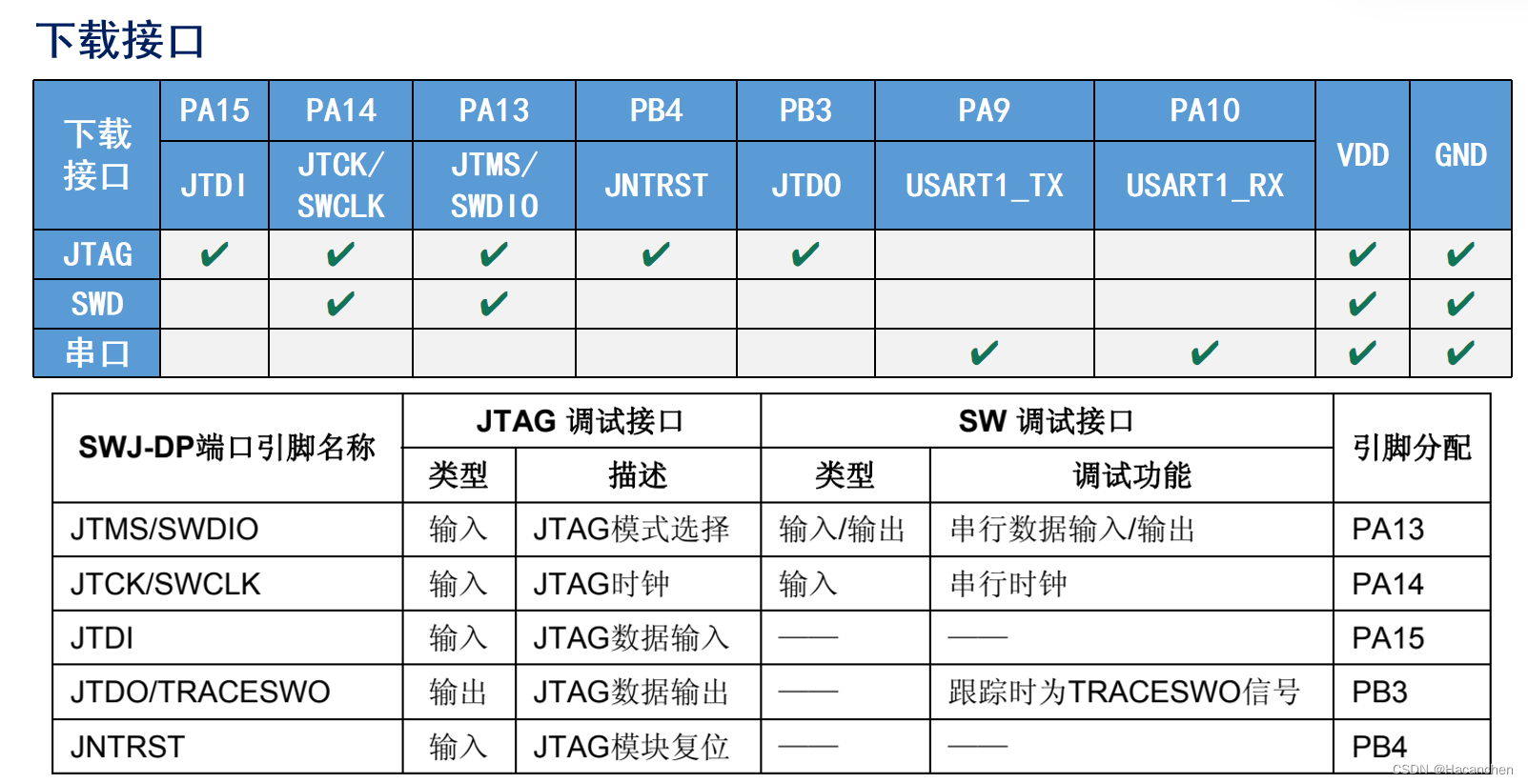

串口、JTAG和SWD（Serial Wire Debug）是三种常见的下载调试接口，用于与嵌入式系统进行通信和调试。它们具有不同的功能和特点。

1) 串口（Serial Port）：
   - 作用：串口是一种用于串行通信的接口，通过串口可以进行数据的发送和接收。在嵌入式系统中，串口通常用于与外部设备进行通信，如PC、传感器、无线模块等。此外，串口也可以用于调试目的，通过在代码中插入调试信息，将其发送到串口进行查看和分析。
   - 区别：串口是一种通信接口，主要用于数据的传输和通信，调试只是其附带功能之一。与JTAG和SWD相比，串口的调试功能较为有限，通常只能进行简单的信息输出和输入。

2)JTAG（Joint Test Action Group）：
   - 作用：JTAG是一种用于测试和调试电子设备的接口标准。它可以用于检测和调试系统中的硬件问题，如电路连接、信号状态等。JTAG还可以通过特定的调试器与目标设备进行通信，读取和写入目标设备的内部状态和寄存器值，以实现高级调试功能。
   - 区别：JTAG是一种功能丰富的调试接口，可以提供对目标设备内部状态和寄存器的访问。相对于串口和SWD，JTAG通常具有更高的复杂性和灵活性，但同时也需要更多的硬件和软件支持。

3.)SWD（Serial Wire Debug）：
   - 作用：SWD是一种轻量级的调试接口，专门用于对嵌入式系统进行调试。它通过只用两根线（数据线和时钟线）来实现与目标设备的通信。SWD可以读取和写入目标设备的内部寄存器和存储器，以及进行断点调试、单步执行等高级调试操作。
   - 区别：SWD相比于JTAG更为简化，它使用的引脚数量更少，适用于资源受限的系统。SWD通常运行速度更快，调试器的成本也相对较低。然而，与JTAG相比，SWD的功能略为受限，一些高级调试功能可能无法完全支持。

总的来说，串口主要用于数据通信和简单调试，JTAG是功能丰富的调试接口，而SWD是一种轻量级的、适用于资源受限系统的调试接口。选择使用哪种接口取决于具体的需求和系统设计的限制。

2.7 启动配置

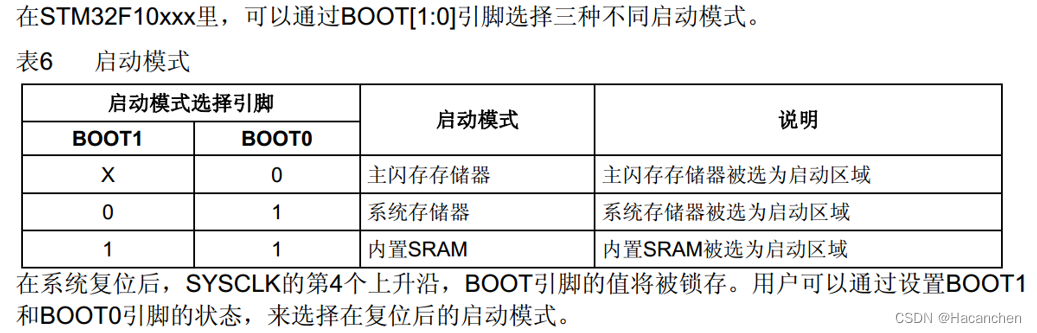

BOOT启动模式：

• 作用：BOOT启动配置模式是一种特殊的启动模式，用于配置系统的启动参数和行为。通过该模式，可以选择不同的启动源、引导加载程序或固件，并对系统进行初始化和配置。
• 使用场景：BOOT启动配置模式常用于开发过程中，用于调试和验证系统的不同配置。它可以帮助开发人员在系统启动时对各种参数进行调整和修改，以满足特定的需求。
