AXOP321x2/4/S: 0.45µV双通道/四通道超低噪运算放大器

 AXOP321x2为双通道超低噪运算放大器产品系列，该系列产品的最低工作电压低至3V，最高工作电压5至24V可选。其中AXOP32122的最高工作电压为24V，其典型输入噪声(20Hz~20kHz)为0.45μV，具有20MHz的带宽，压摆率为10V/μs，单路静态电流为1.2mA。

AXOP321x2特别对噪声和THD做了优化，具有96dB的THD+N和115dB的SNR，非常适用于超低噪、高电压操作或者小面积应用场合。

AXOP321x2具有轨到轨输入和输出摆幅能力，容性负载驱动能力可达100pF。封装方面AXOP321x2可提供多种不同的封装形式：SOT23-8，SOP8，DFN8，DIP8和eSOP8。

该产品可提供关断功能的选项(AXOP321x2S和AXOP321x4S)。

主要特性(AXOP32122)

• 电源电压：3V~24V
• 超低输入电压噪声(20Hz~20kHz)0.45μV
• 极好的THD+N 96dB
• 极好的信噪比115dB
• 轨到轨输入和输出
• 低输入失调电压：±0.1mV typ
• 单位增益带宽：20MHz
• 低静态电流(每通道)：1.2mA typ @14V
• 关断功能(AXOP321x2S和AXOP321x4S)

 应用范围

• 信息娱乐系统
• 工业控制
• 测试设备
• 有源滤波器
• 数据采集系统

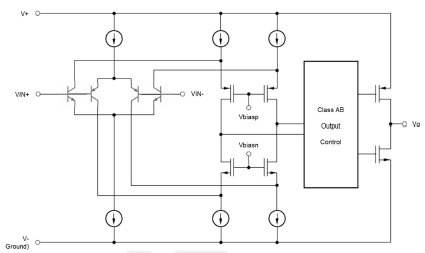

系统框图

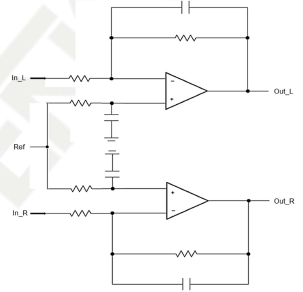

应用电路
