芯朋AP3164 P2P 替代OB3375 降压背光驱动芯片

AP3164 是一款 DC-DC BUCK 架构的单通道背光芯片；可在宽输入和负载条件下，实现精确的恒流控制；

支持 PWM 和 PWM-to-ANALOG 组合调光，并具有完善的保护功能。 AP3164 主要应用领域为 TV/ 显示器背 光 应用；其示典型应用图及脚位说明如下：

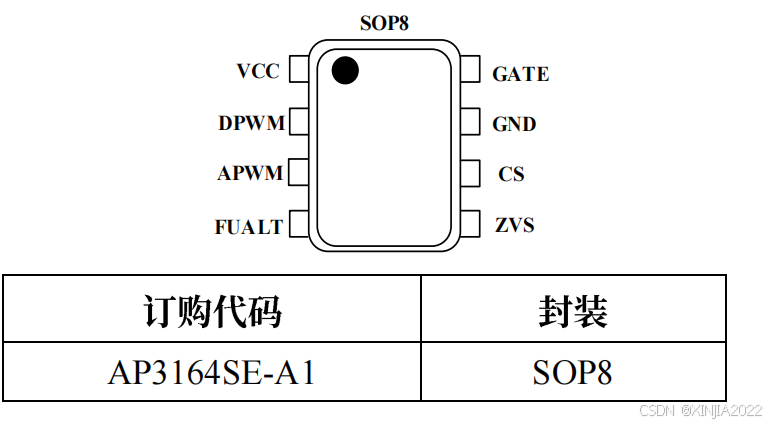

引脚说明：

① VCC ：芯片供电引脚

② DPWM ： PWM 调光控制引脚

③ APWM ： PWM-to-ANALOG 调光控制引脚

④ FAULT ：错误状态报告引脚；

⑤ ZVS ：芯片供电引脚；

⑥ CS ：电流检测引脚

⑦ GND ：芯片地

⑧ GATE ：驱动引脚，用于驱动外部功率管

特性：

 准谐振 BUCK 拓扑架构

 低系统成本、低待机功耗

 精准的恒流控制技术

 锁谷底技术和准确的谷底检测技术

 零电压检测提升效率和改善 EMI

 PWM 和 PWM-to-ANALOG 组合调光

 多重保护功能（ LED+/LED- 短路保护、 LED- 对地短路保护、 LED 开环保护、逐周期 OCP 、输出二极管 / 电感短路保护、MOS 漏极 - 源极短路保护、 CS 开路保护、输入欠压保护以及过温保护）；

典型应用：
