锐捷SMP+的使用

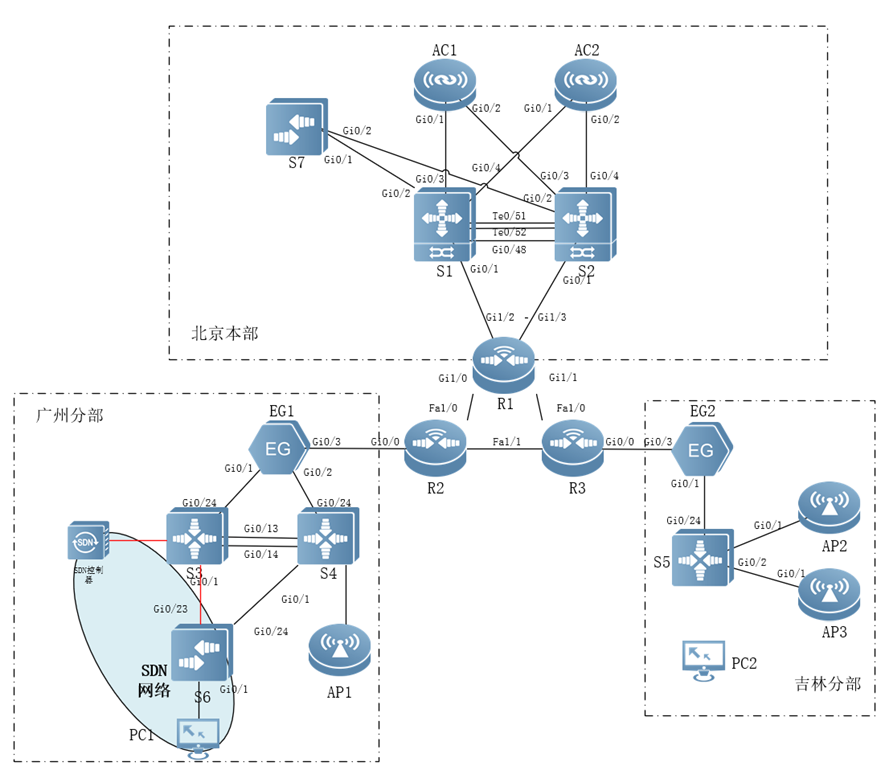

拓扑

环境说明

现网中有两个SSID

• Test-GZ_01:AP1，网段：193.1.20.0/24

• Test-JL_01:AP2,AP3，网段：194.1.20.0/24

实现结果：

• SSID：Test-GZ_01连接时需要通过802.1x认证

• SSID：Test-JL_01连接时需要通过WEB认证

SMP+ 服务器信息

• url：192.168.65.105/admin

• 用户和密码：admin:Test@123

• IP：192.168.65.105

• 接口：连接在S3的G0/10口，网关是192.168.65.254（S3的VLAN65），通过OSPF宣告到网络中

802.1x操作步骤

• 确认AC控制器能够和SMP服务器正常通信

• AC控制器配置snmp团体属性

• AC控制器配置Radius

• SMP服务器配置设备管理模板

• SMP服务器配置设备管理

• SMP服务器配置认证策略

• SMP服务器添加用户

8021.X操作演示

AC控制器配置演示

配置SNMP团体属性

AC1(config)#snmp community Public rw

配置Radius

AC1(config)#aaa new-model       ### 开启aaa
AC1(config)#aaa accounting update   ### 开启aaa记账更新
AC1(config)#aaa group server radius smp     ### 配置radius服务器，名称为smp
AC1(config-gs-radius)#server 192.168.65.105     ### radius服务器地址
AC1(config-gs-radius)#exit
AC1(config)#aaa accounting network default start-stop group smp ### 配置记账更新列表为default，记账服务器名称为smp
AC1(config)#aaa authentication dot1x default group smp  ### 配置dot1x认证列表为default，认证服务器名称为smp
AC1(config)#ip radius source-interface loo0     ### 使用回环口与radius服务器对接
AC1(config)#radius-server host 192.168.65.105 key ruijie    ### 配置radius服务器KEY及IP
AC1(config)#wlansec 1
AC1(config-wlansec)#security rsn enable
AC1(config-wlansec)#security rsn ciphers aes enable
AC1(config-wlansec)#security rsn akm 802.1x enable  ### 启用802.1x认证
AC1(config-wlansec)#dot1x authentication default    ### 调用认证列表default
AC1(config-wlansec)#dot1x accounting default        ### 调用记账列表default
AC1(config-wlansec)#exit

SMP+服务器配置演示

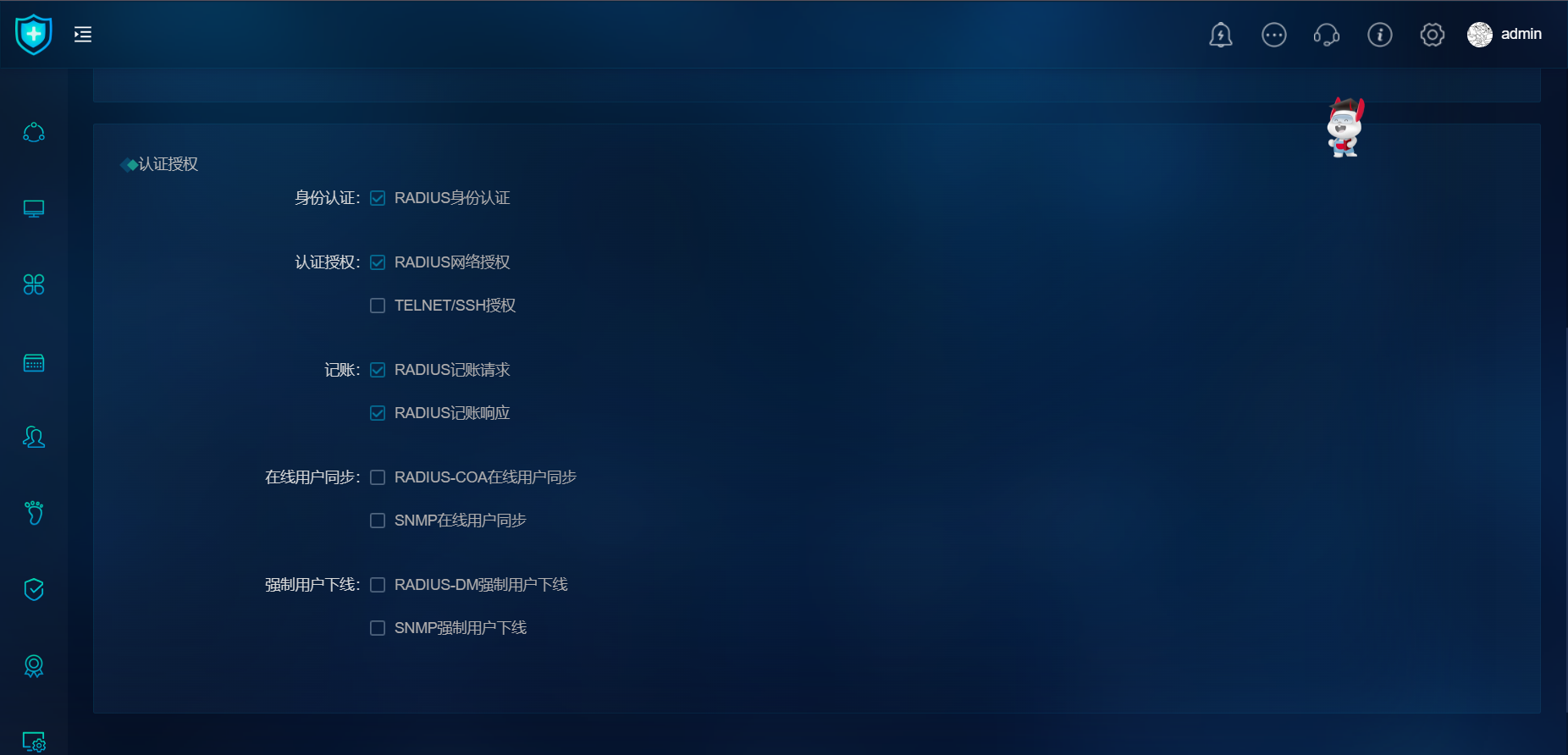

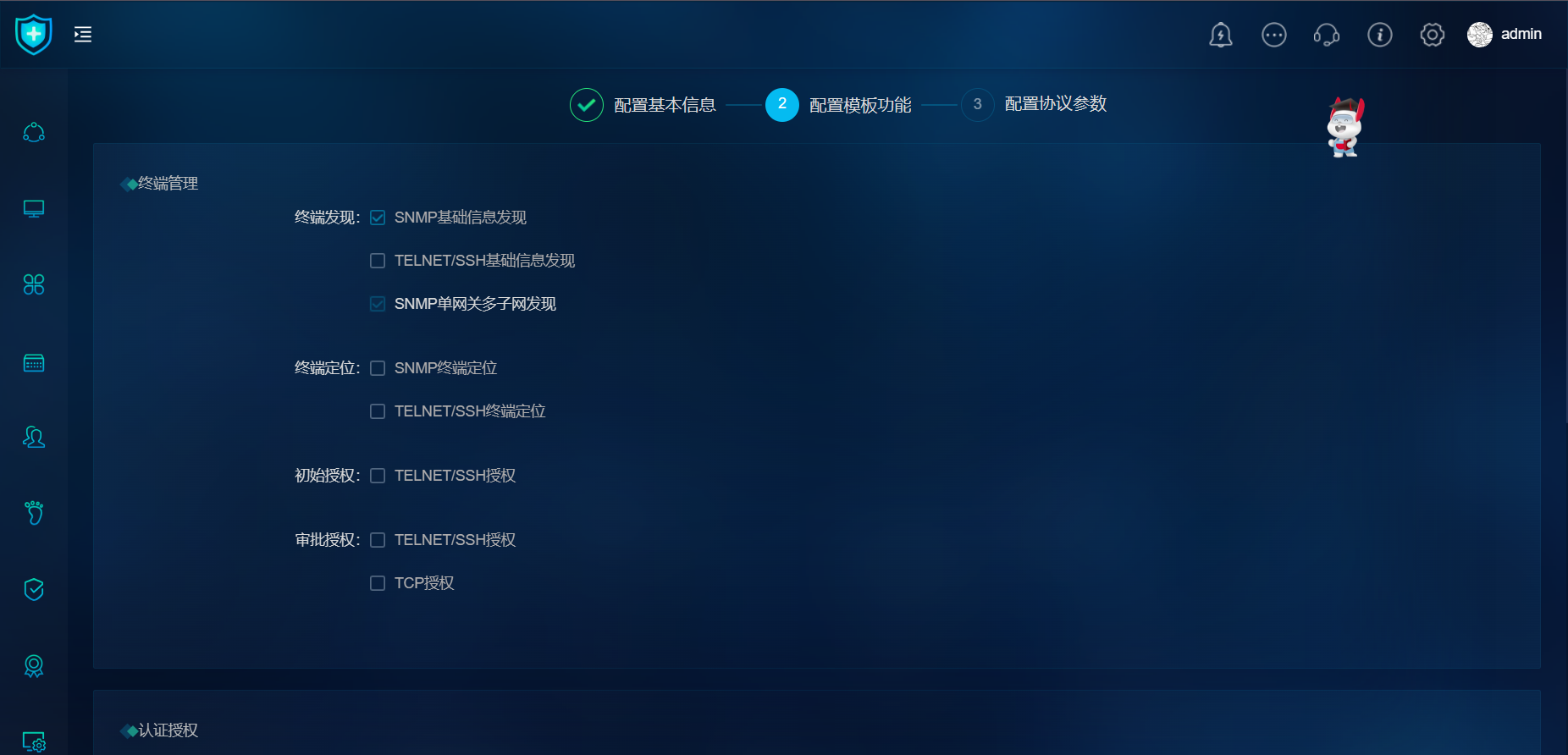

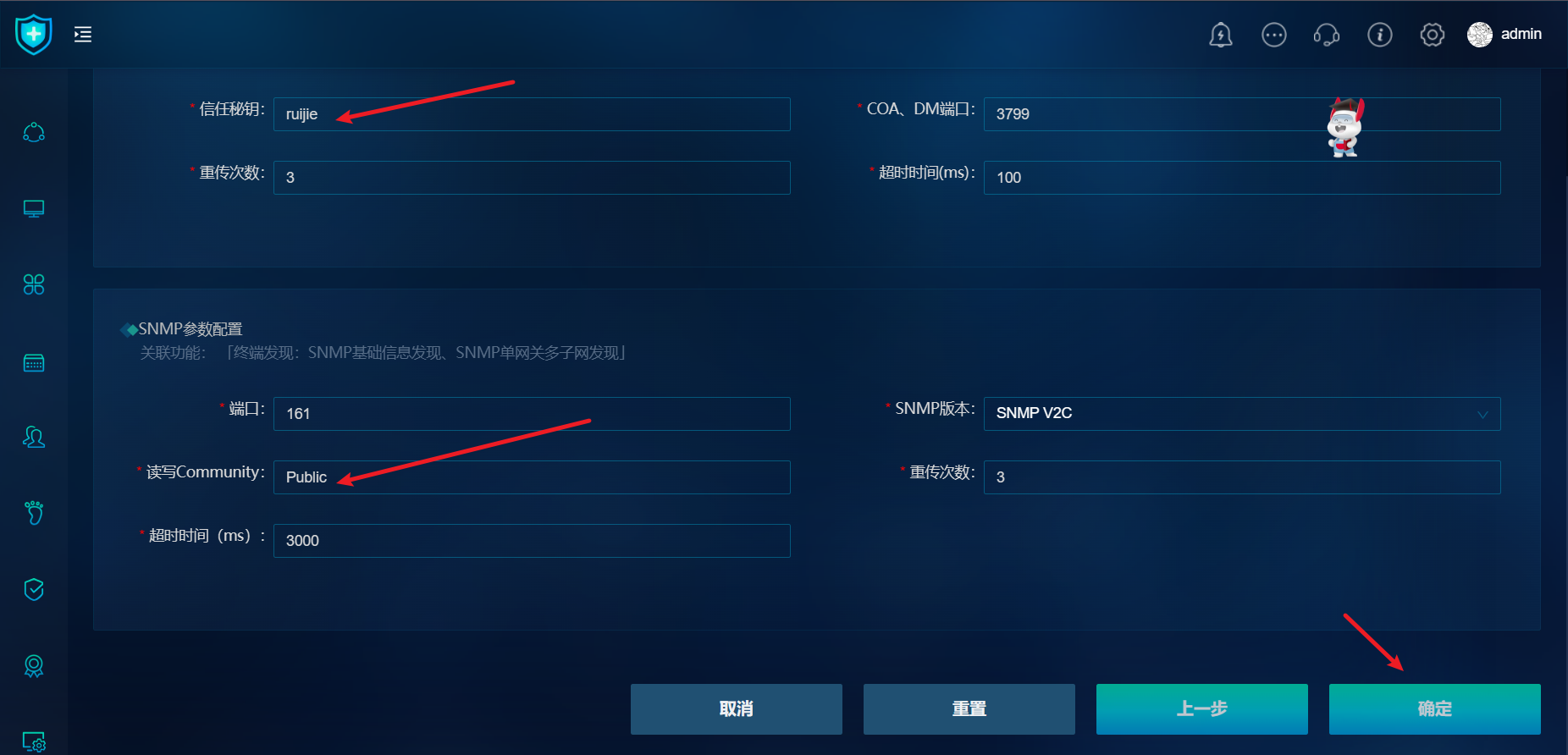

设备模板管理：添加管理设备的模板，使用SNMP协议，被纳管设备的SNMP团体属性需要和服务器的配置对应

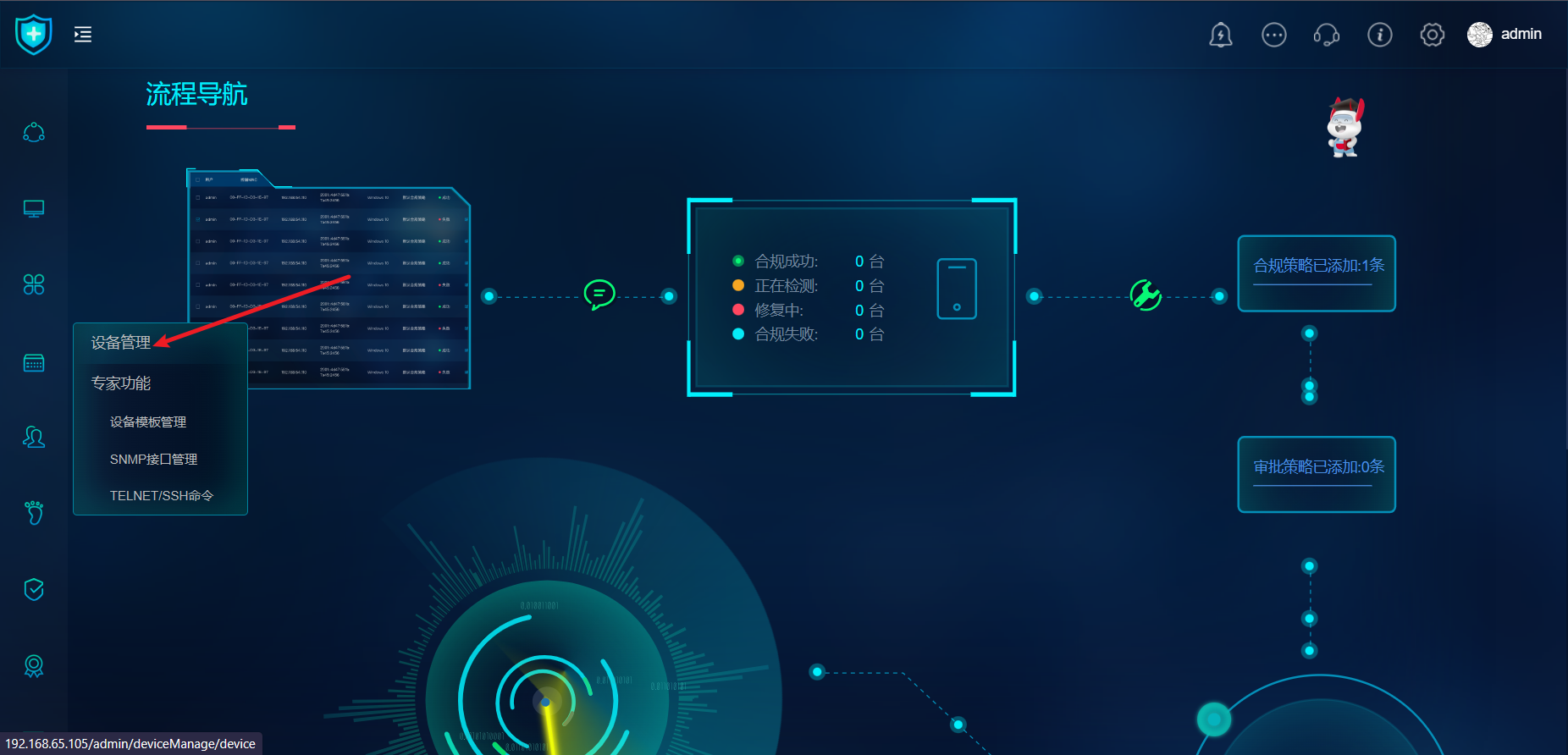

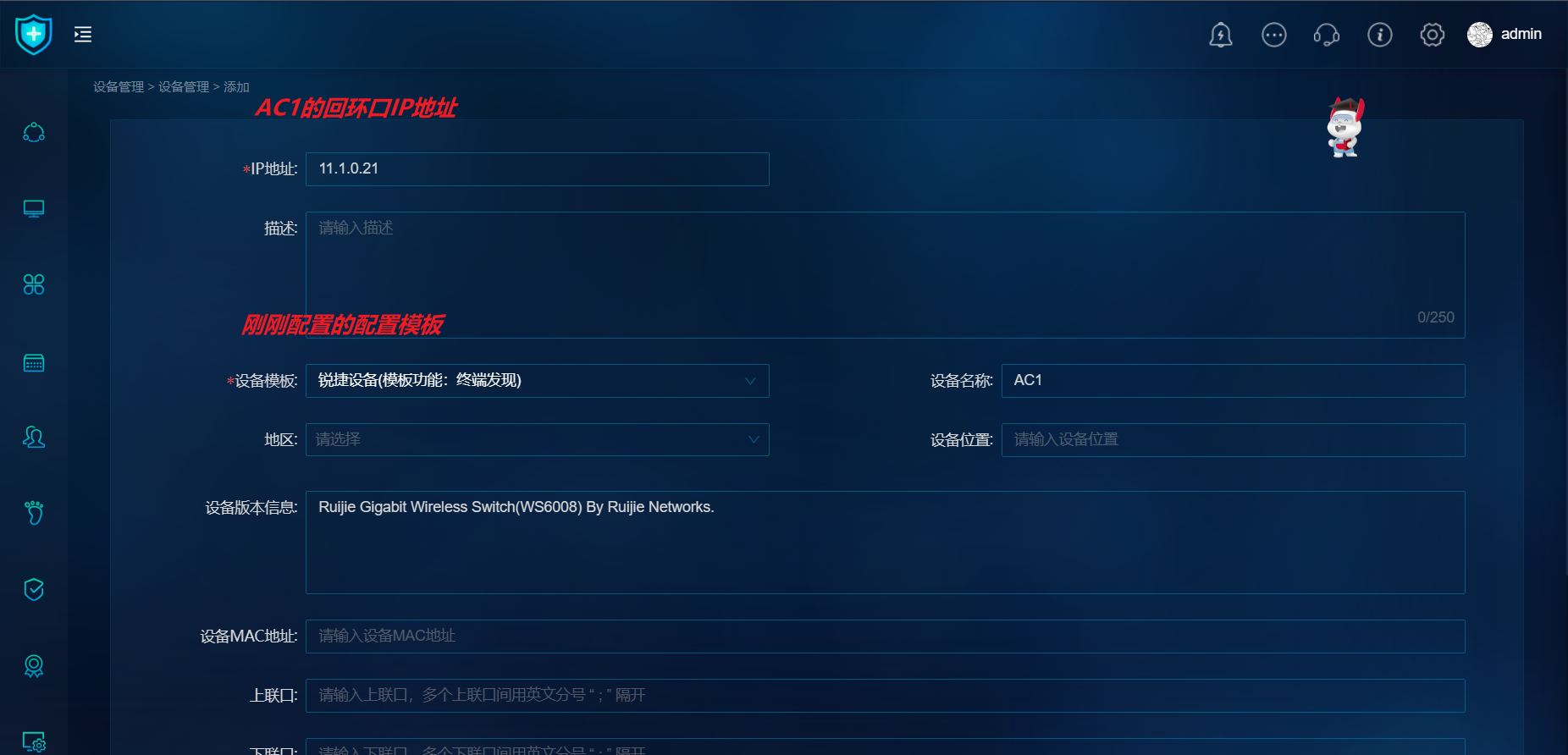

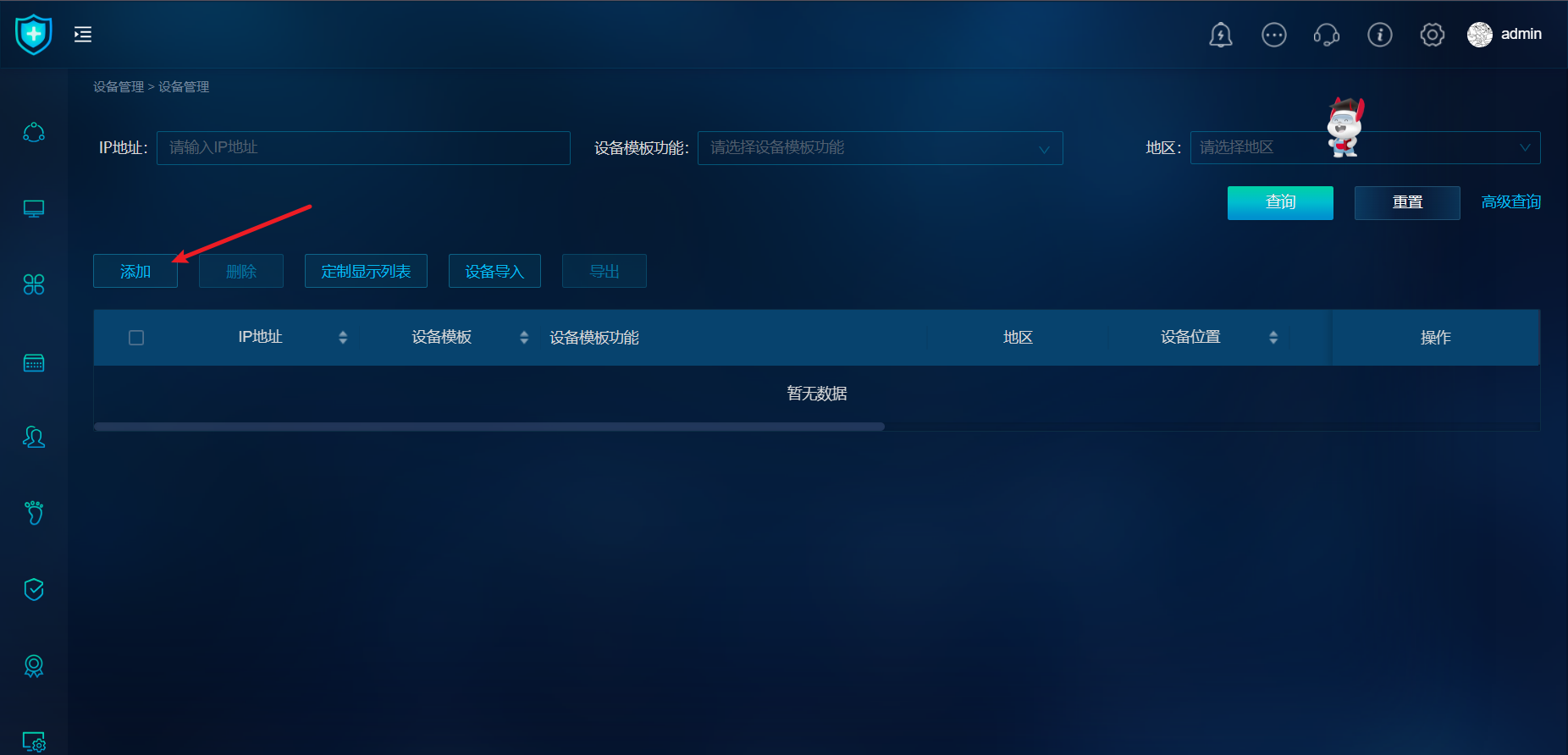

设备管理

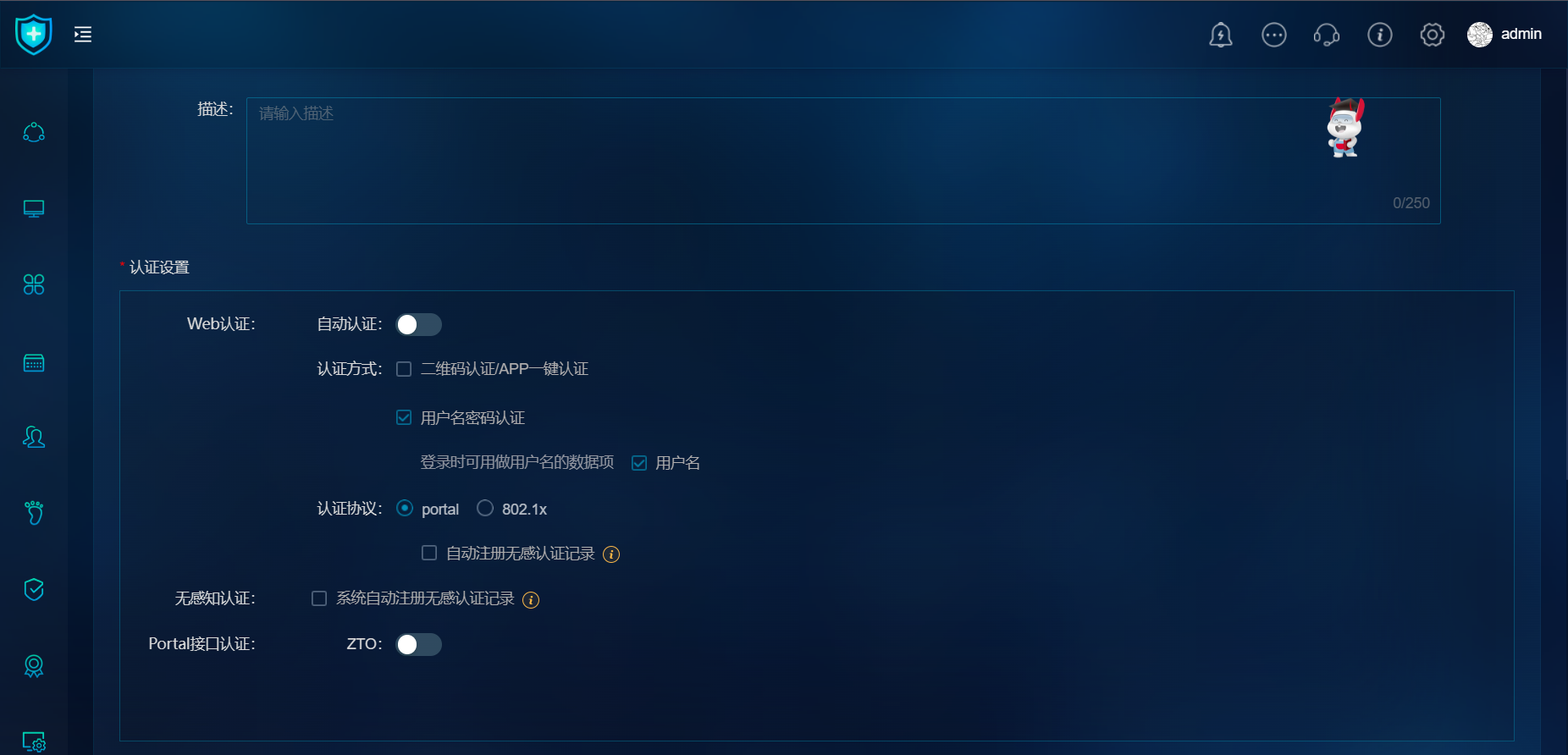

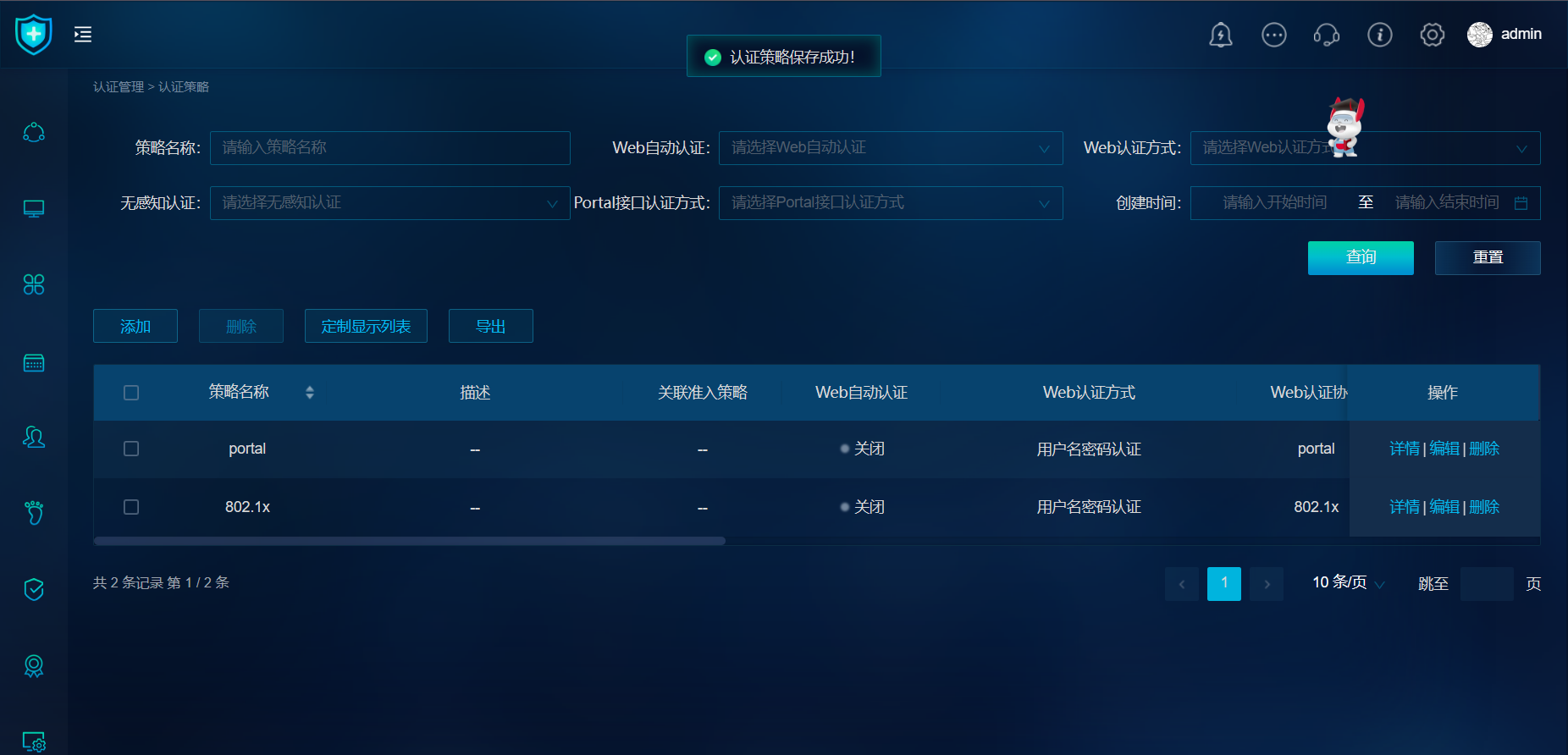

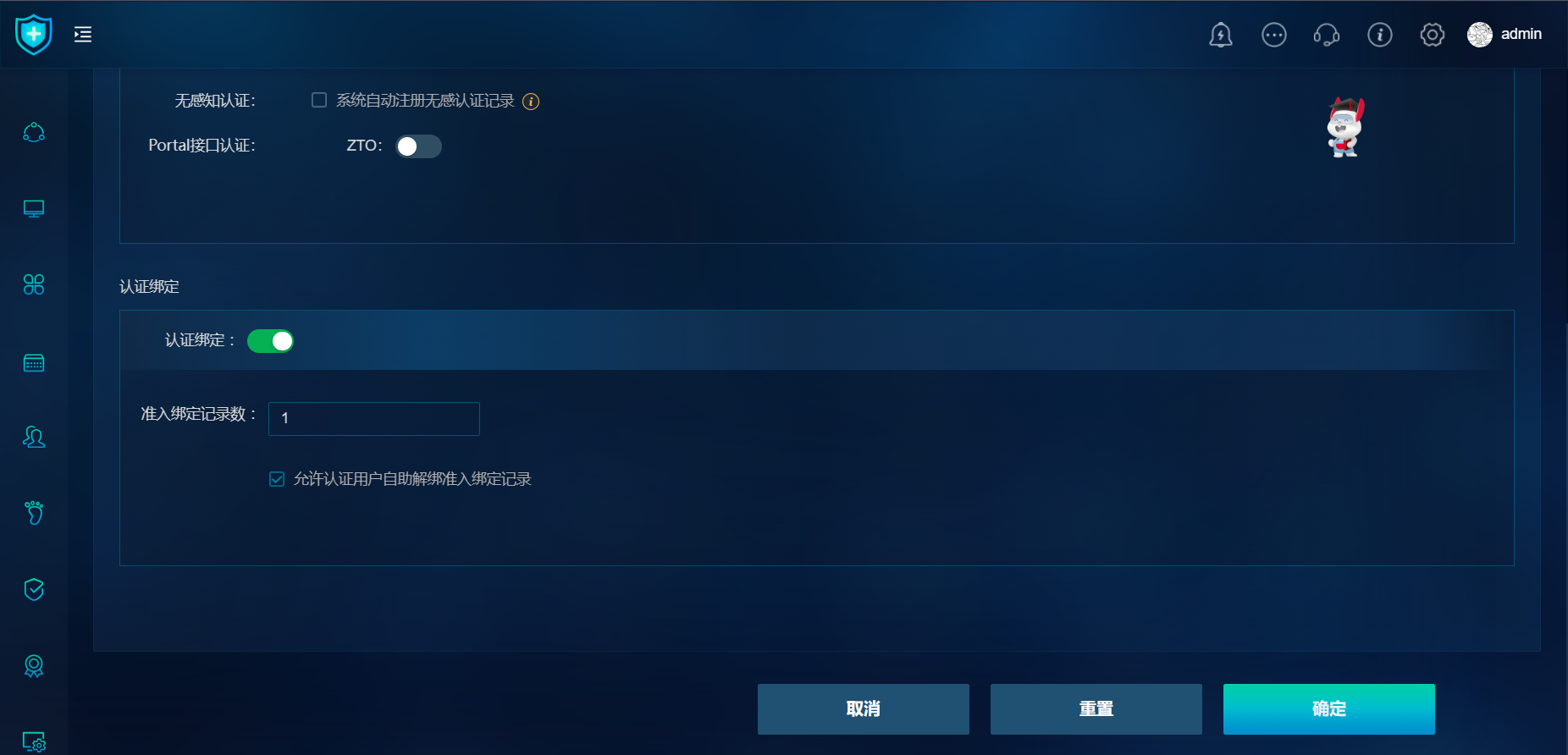

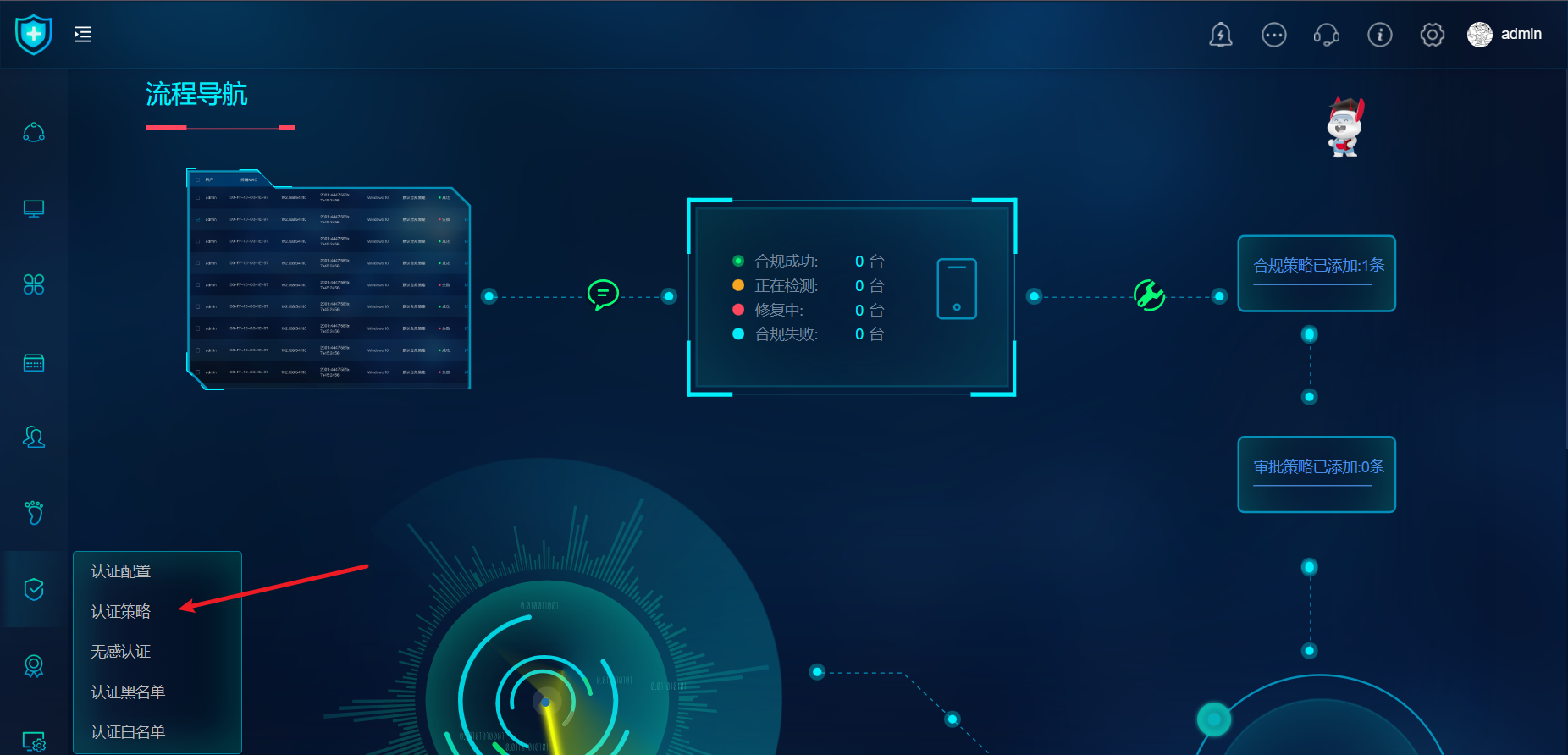

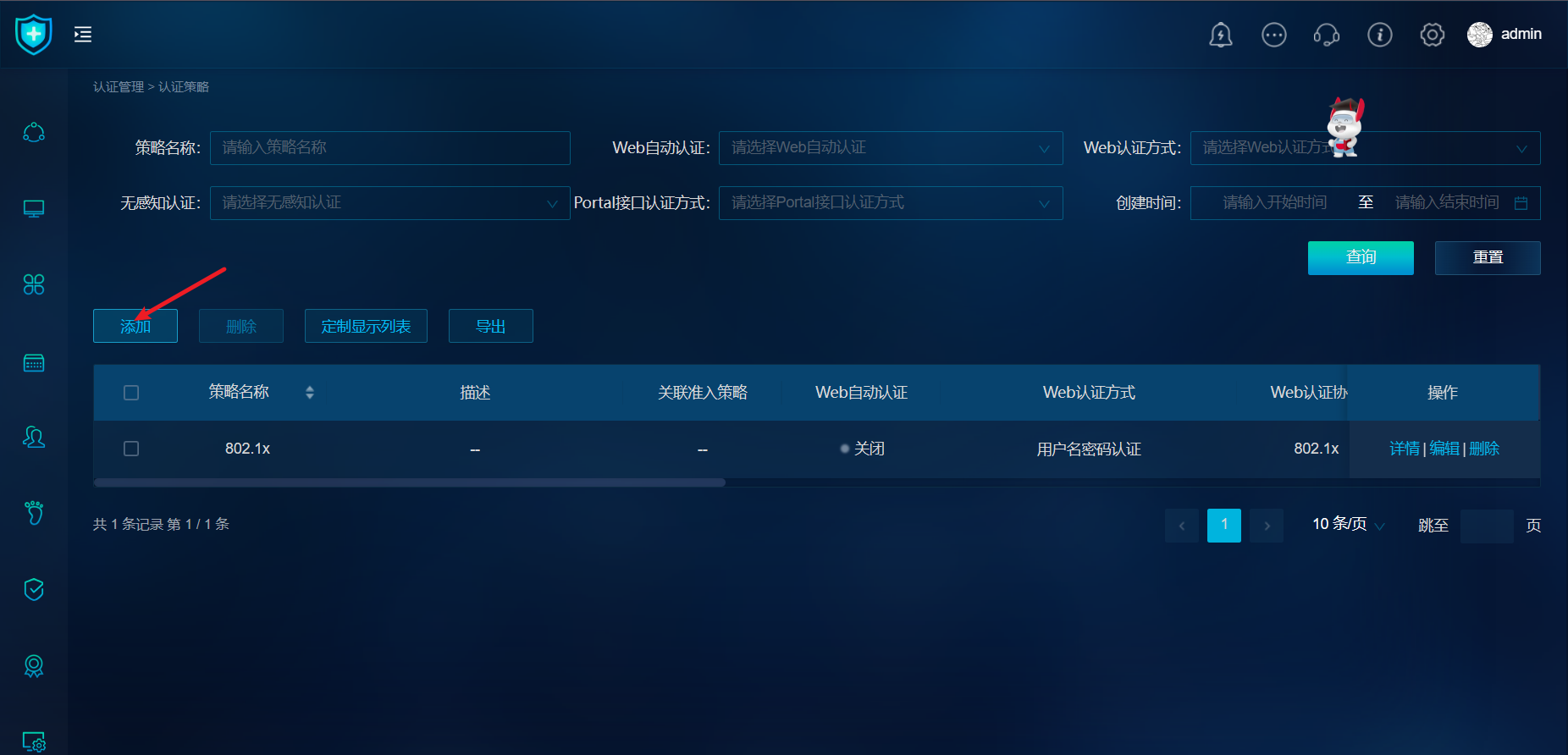

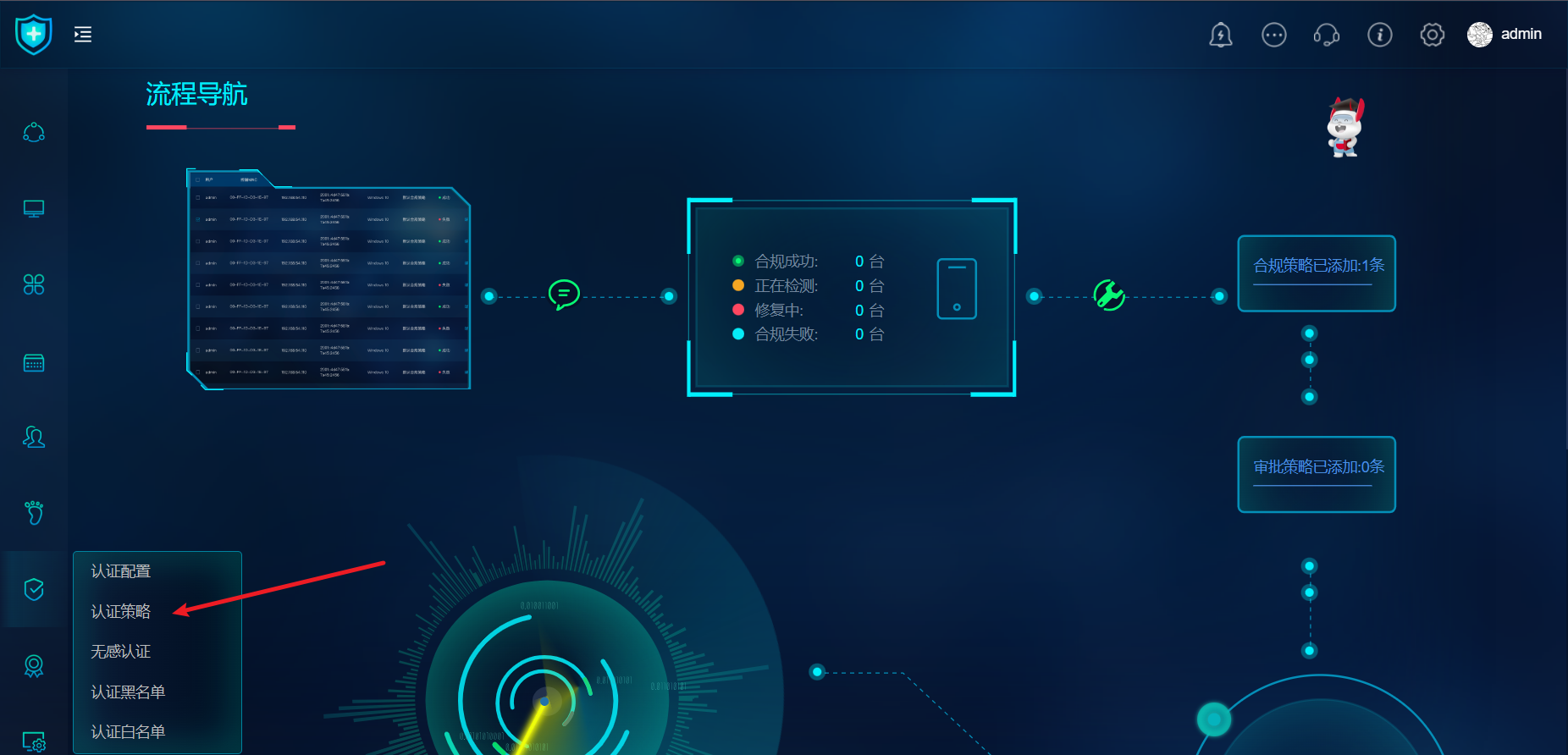

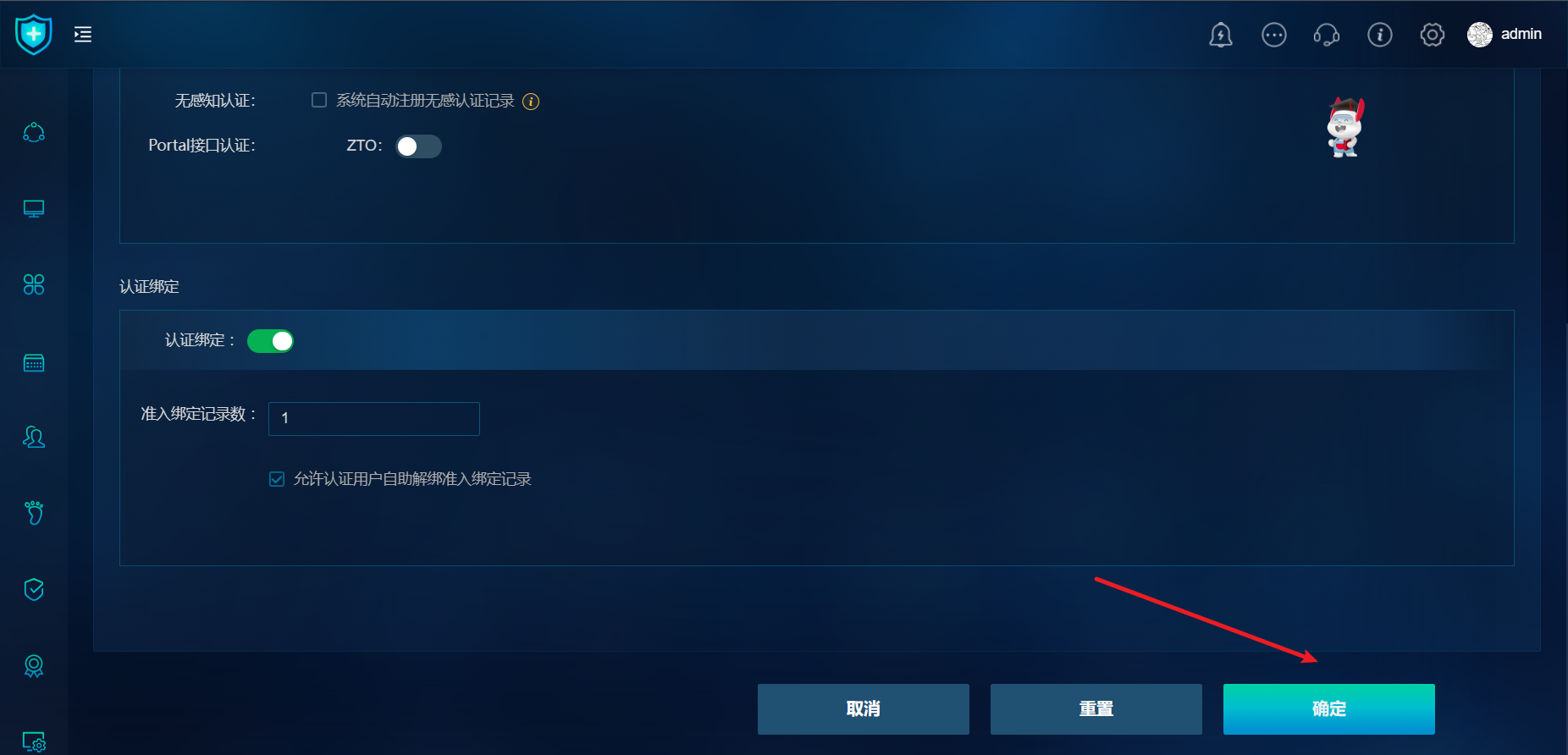

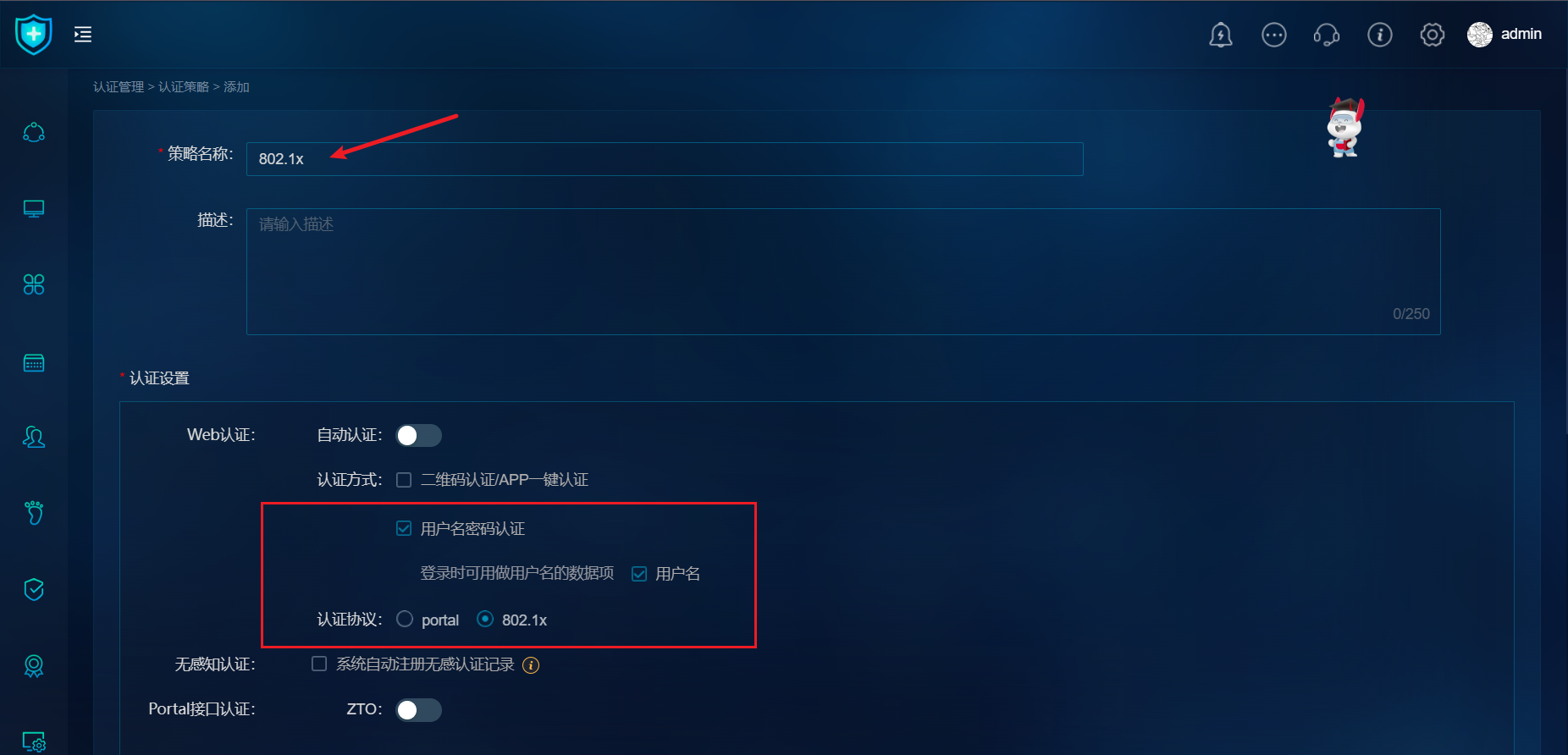

认证策略

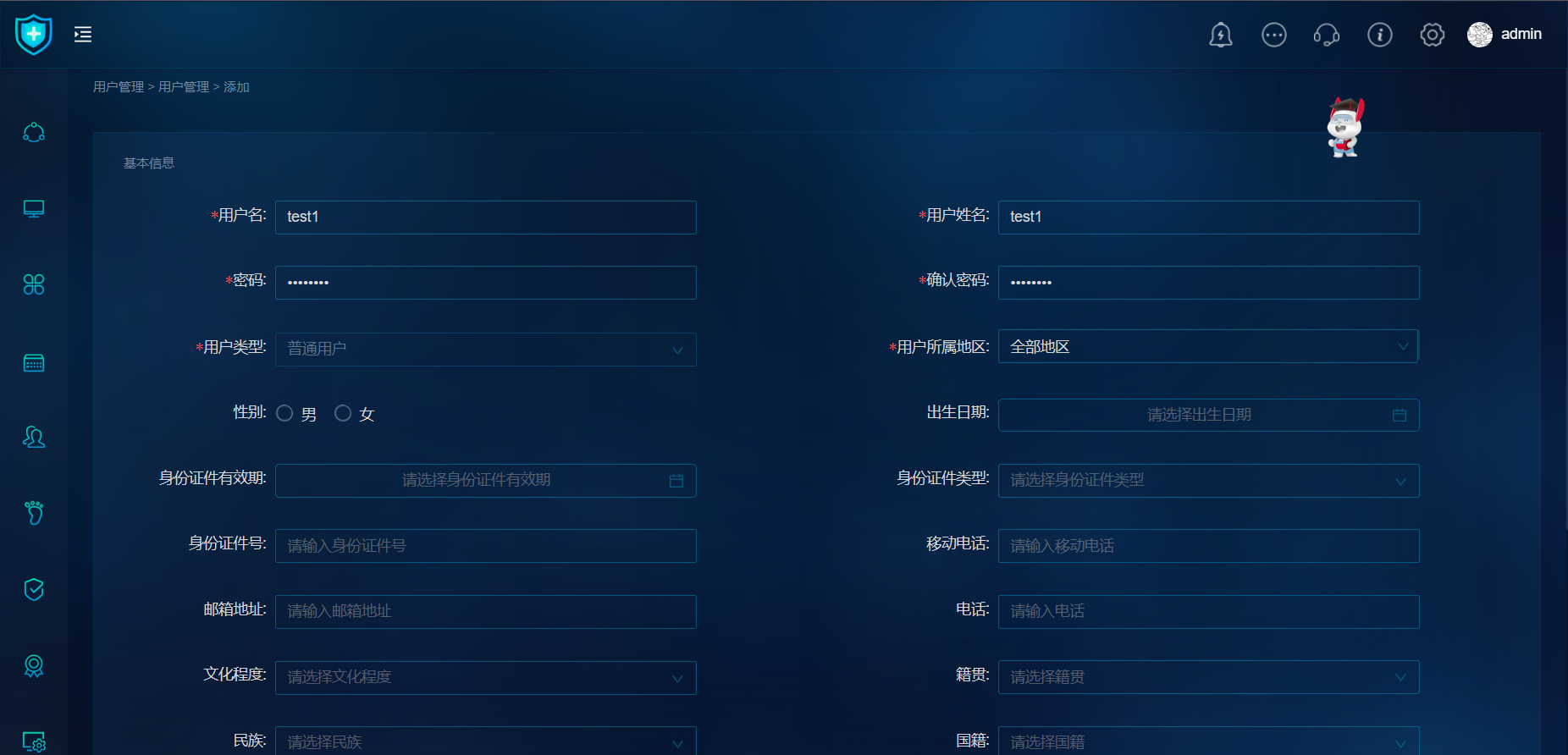

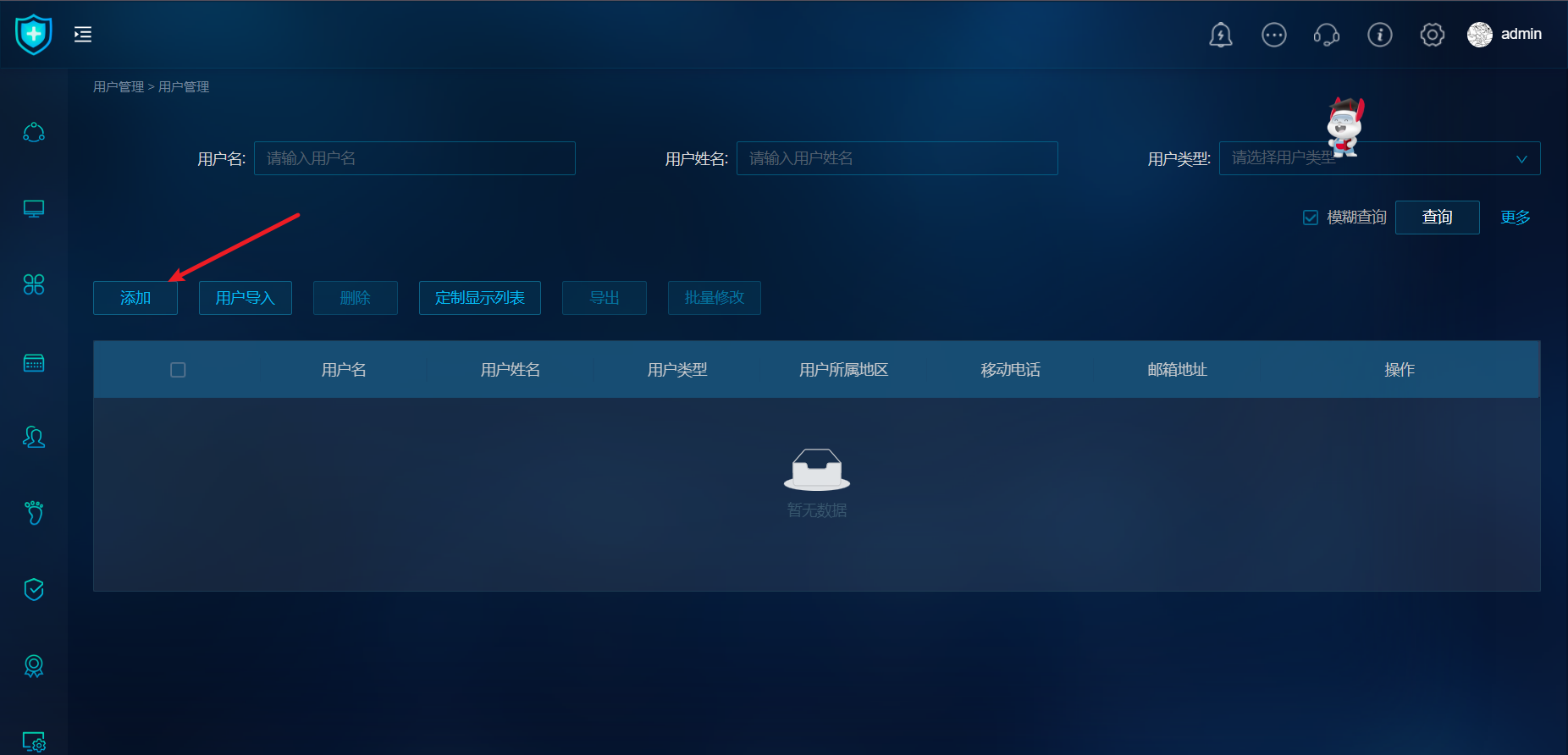

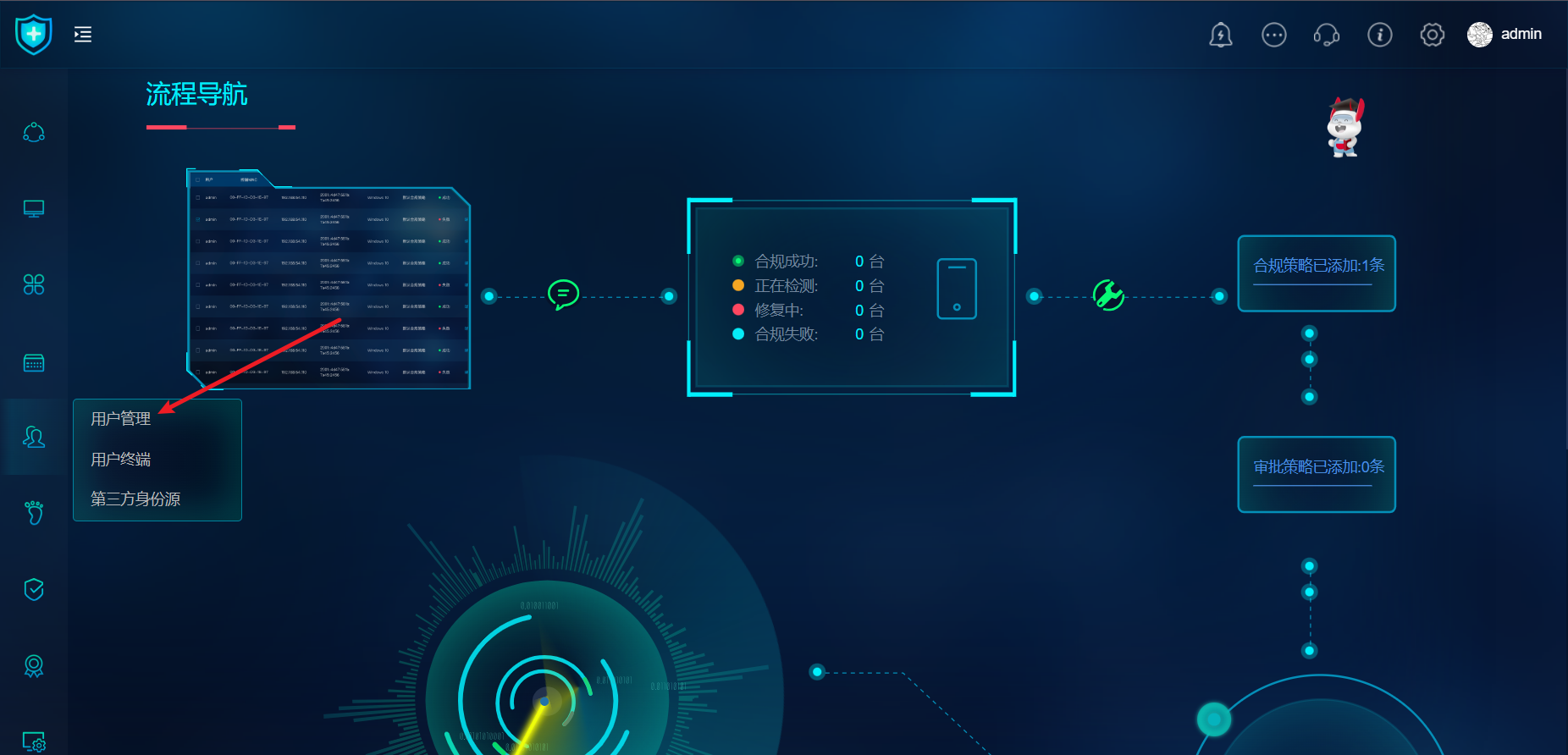

添加用户

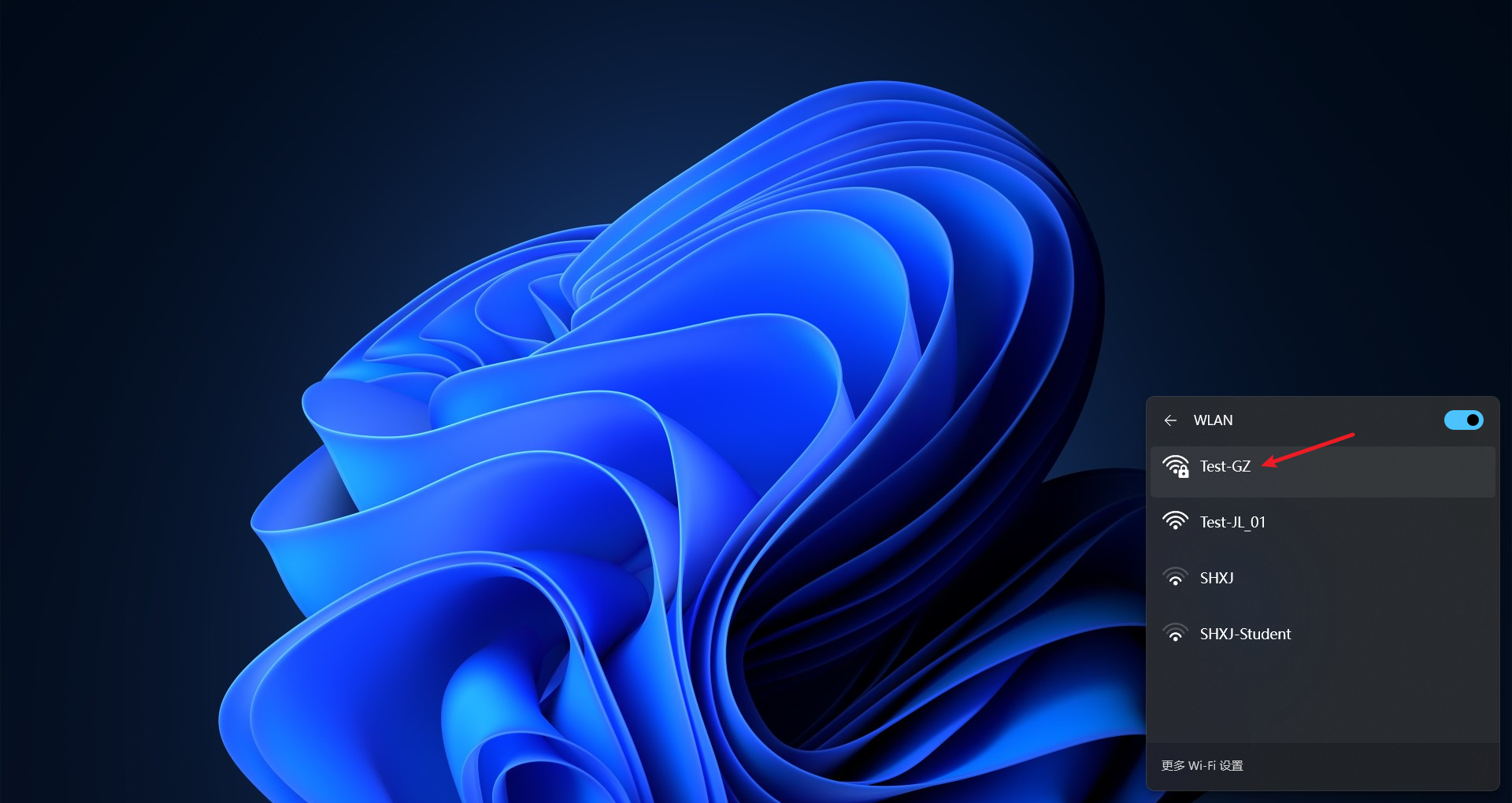

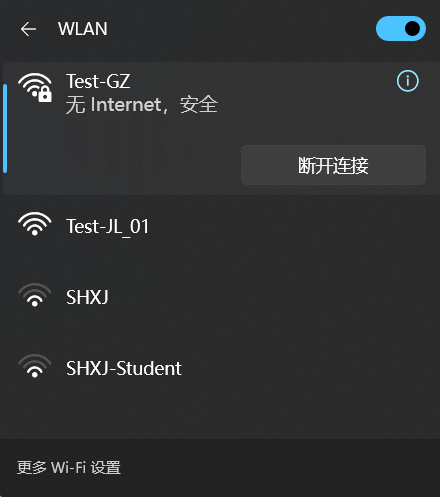

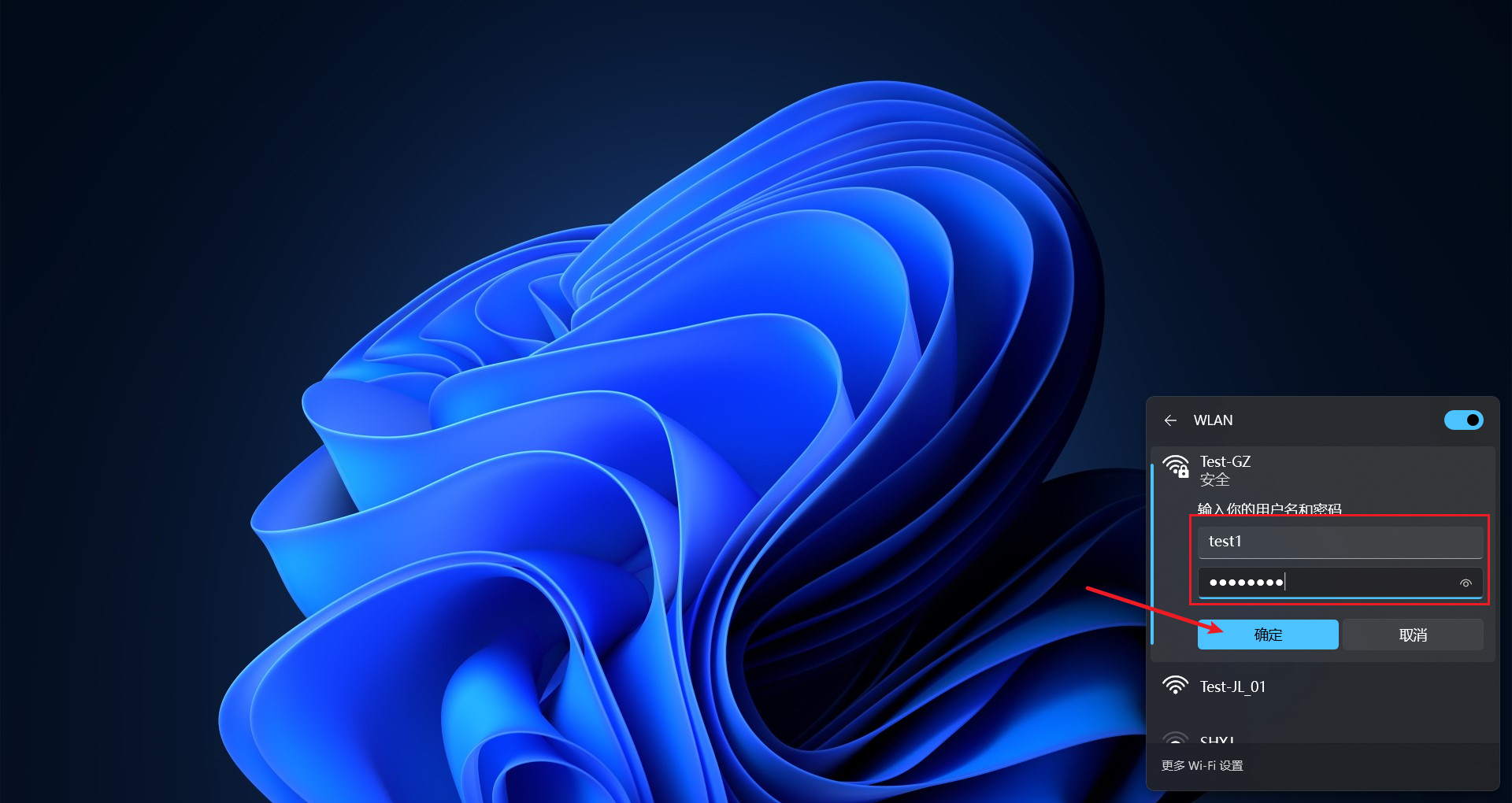

802.1x结果验证

WEB认证操作步骤

• 确认无线网段能够和SMP服务器正常通信

• 确认AC控制器能够和SMP服务器正常通信

• AC控制器配置snmp团体属性

• AC控制器配置Radius及web认证

• 无线网关设备配置snmp团体属性

• SMP服务器配置设备管理模板

• SMP服务器配置设备管理

• SMP服务器配置认证策略

• SMP服务器添加用户

• 访问SMP服务器eportal平台，添加AC控制器

WEB认证操作演示

AC控制器及wlan网关配置演示

AC配置SNMP团体属性

AC1(config)#snmp community Public rw

AC配置portal

AC1(config)#ip portal source-interface Loopback 0   ### 使用回环口与radius服务器对接
AC1(config)#web-auth template eportalv2
AC1(config.tmplt.eportalv2)#ip 192.168.65.105   ### smp服务器ip
AC1(config.tmplt.eportalv2)#url http://192.168.65.105/portal/entry  ### url
AC1(config.tmplt.eportalv2)#exit
AC1(config)#web-auth portal key ruijie  ### 配置portal服务器密钥
AC1(config)#aaa authentication web-auth default group smp   ### 配置portal认证列表为default，认证服务器名称为smp
AC1(config)#wlansec 2
AC1(config-wlansec)#web-auth portal eportalv2   ### 调用模板
AC1(config-wlansec)#webauth ### 开启web认证
AC1(config-wlansec)#exit

无线网关配置snmp

S5(config)#snmp community Public rw

SMP+服务器配置演示

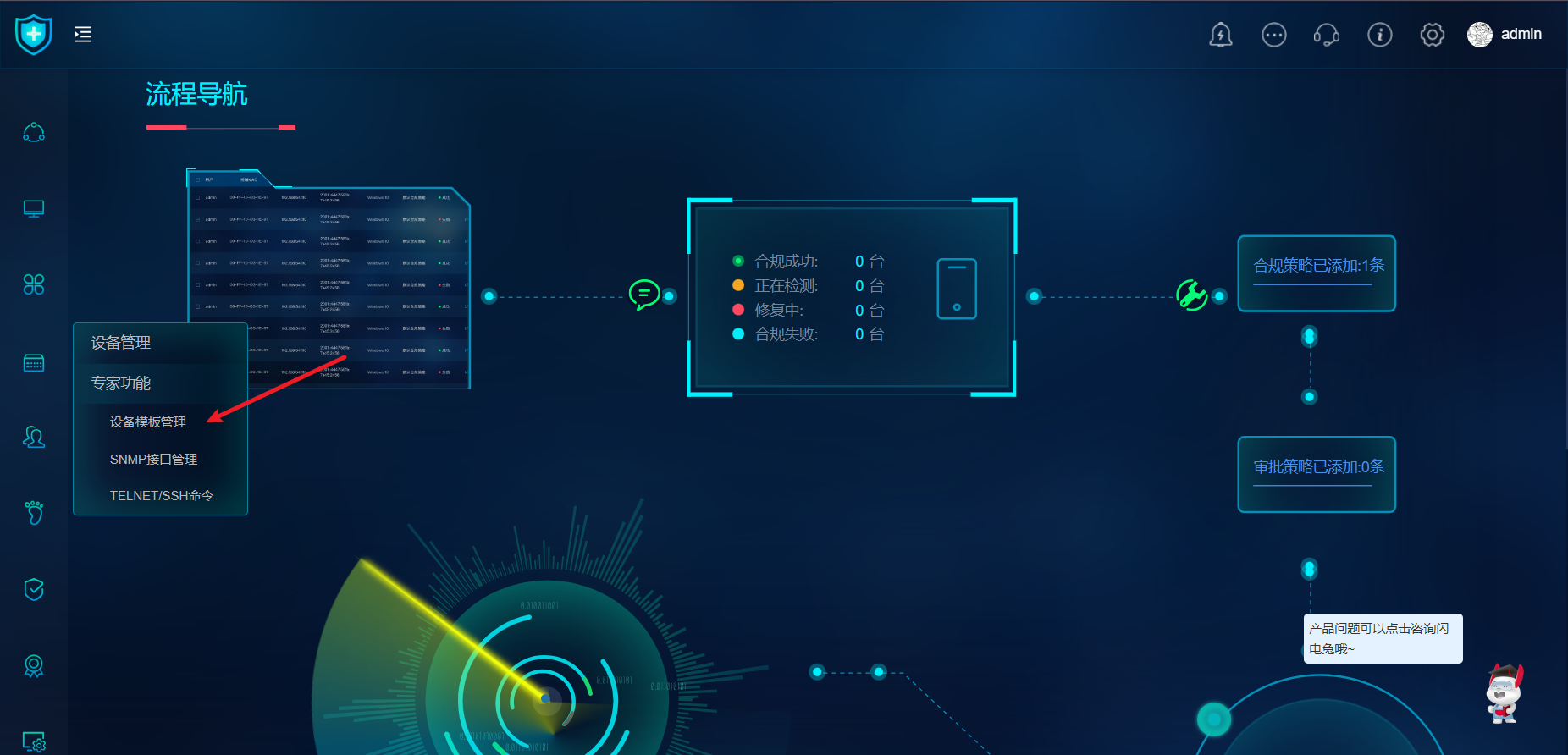

设备模板管理

下述配置与802.1x操作一致，若配置过无需重复

认证策略

添加用户

下述操作和802.1x一样，若配置过无需再配置

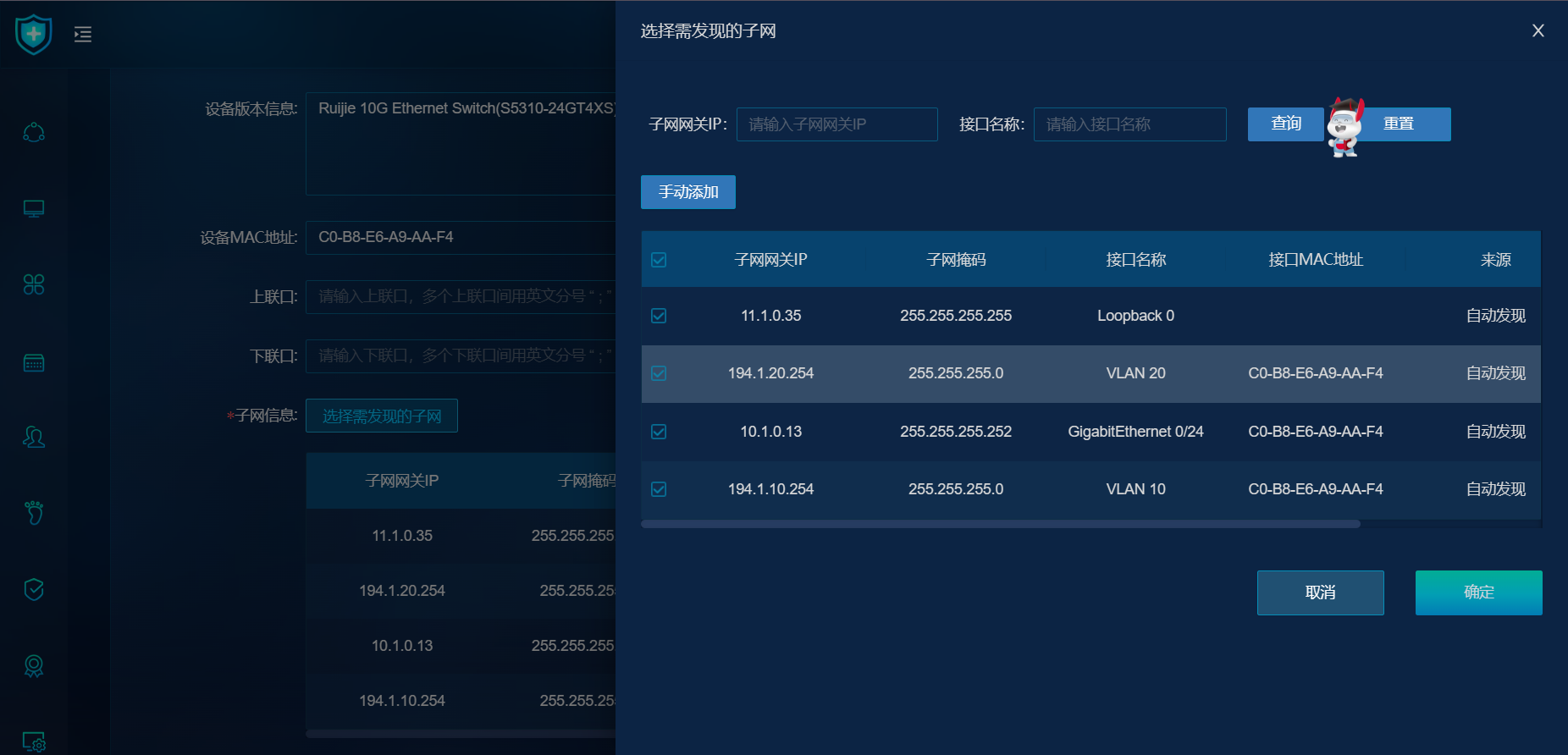

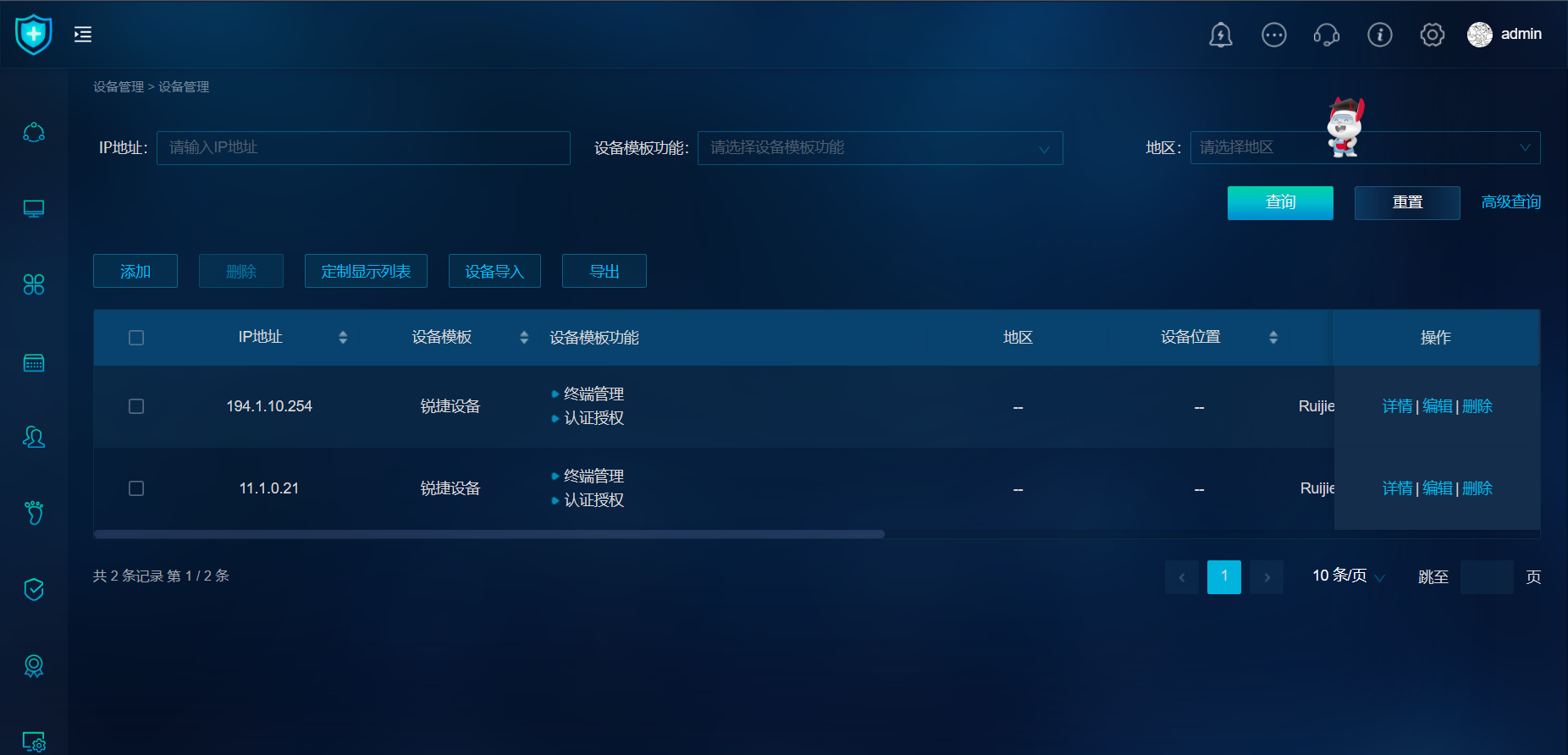

设备管理：添加AC及网关设备

有部分配置和802.1x一样，若802.1x添加过AC设备就不用添加了，只需要添加网关

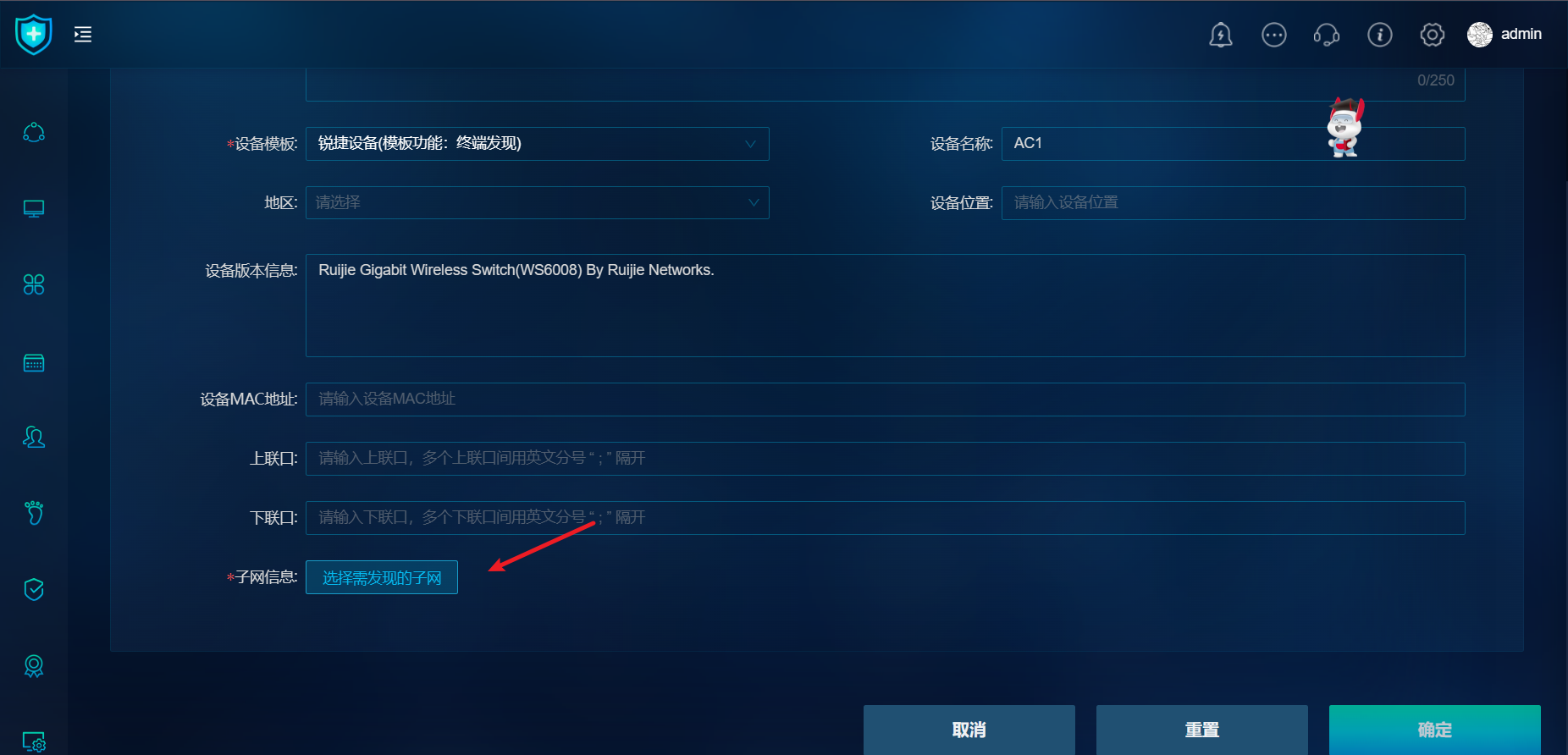

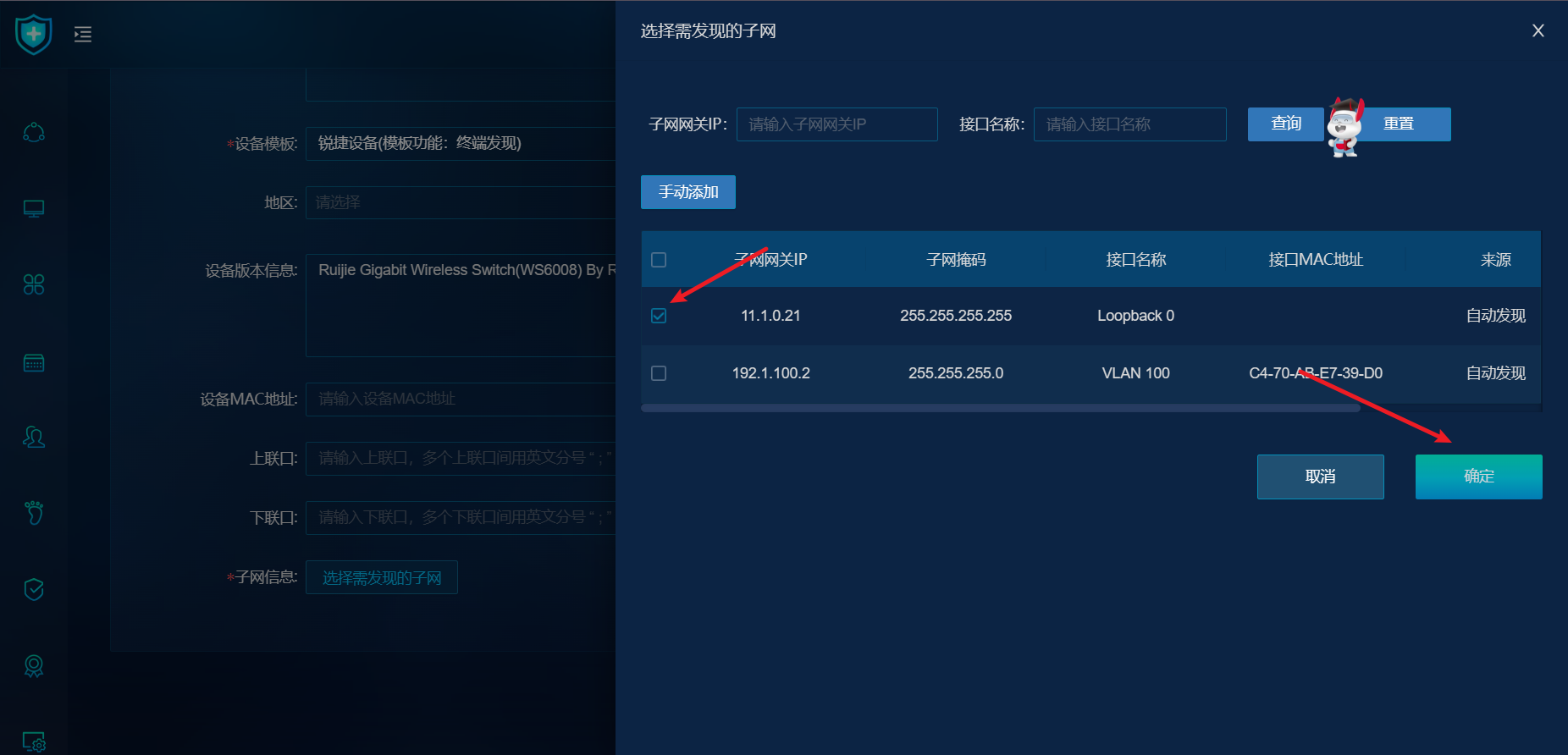

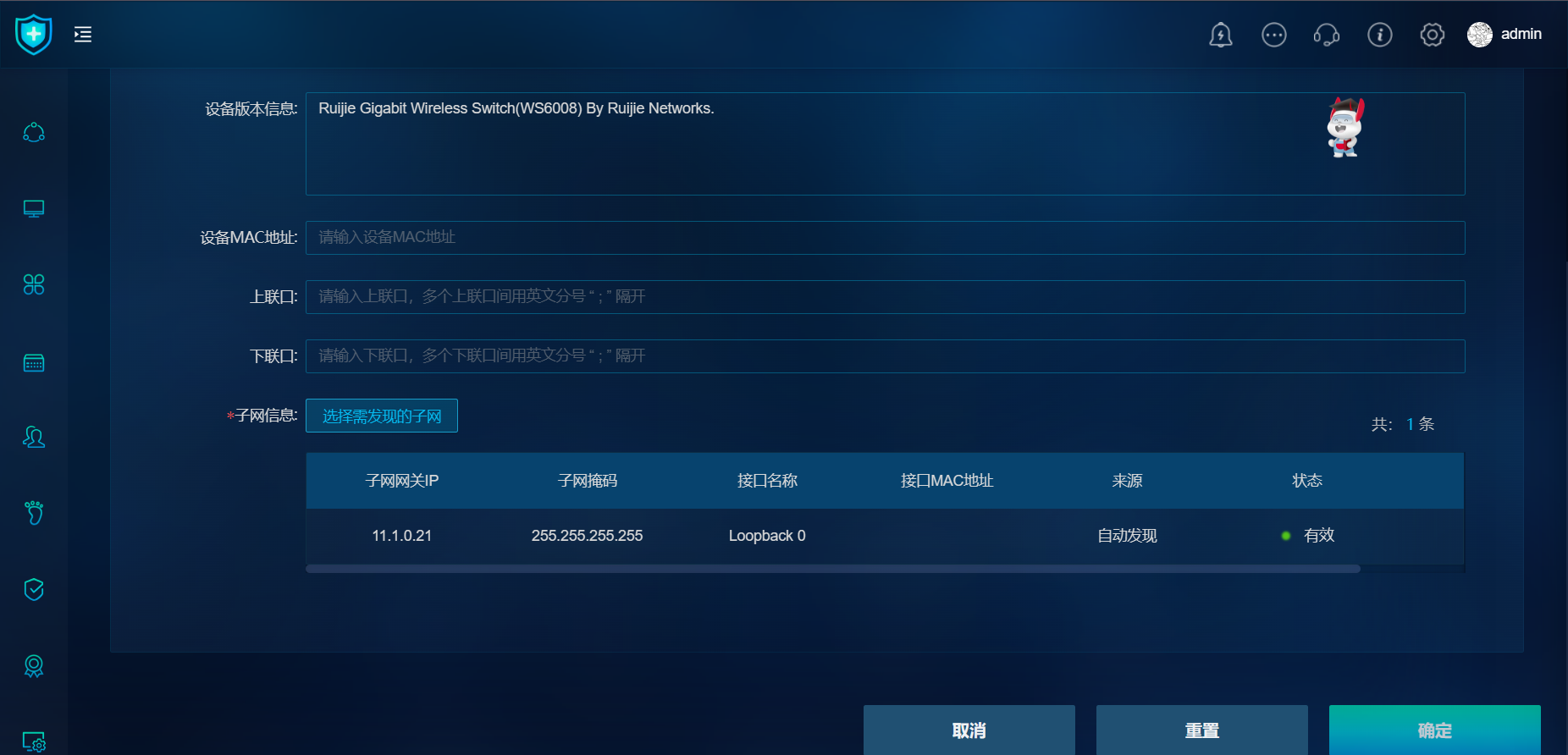

添加AC

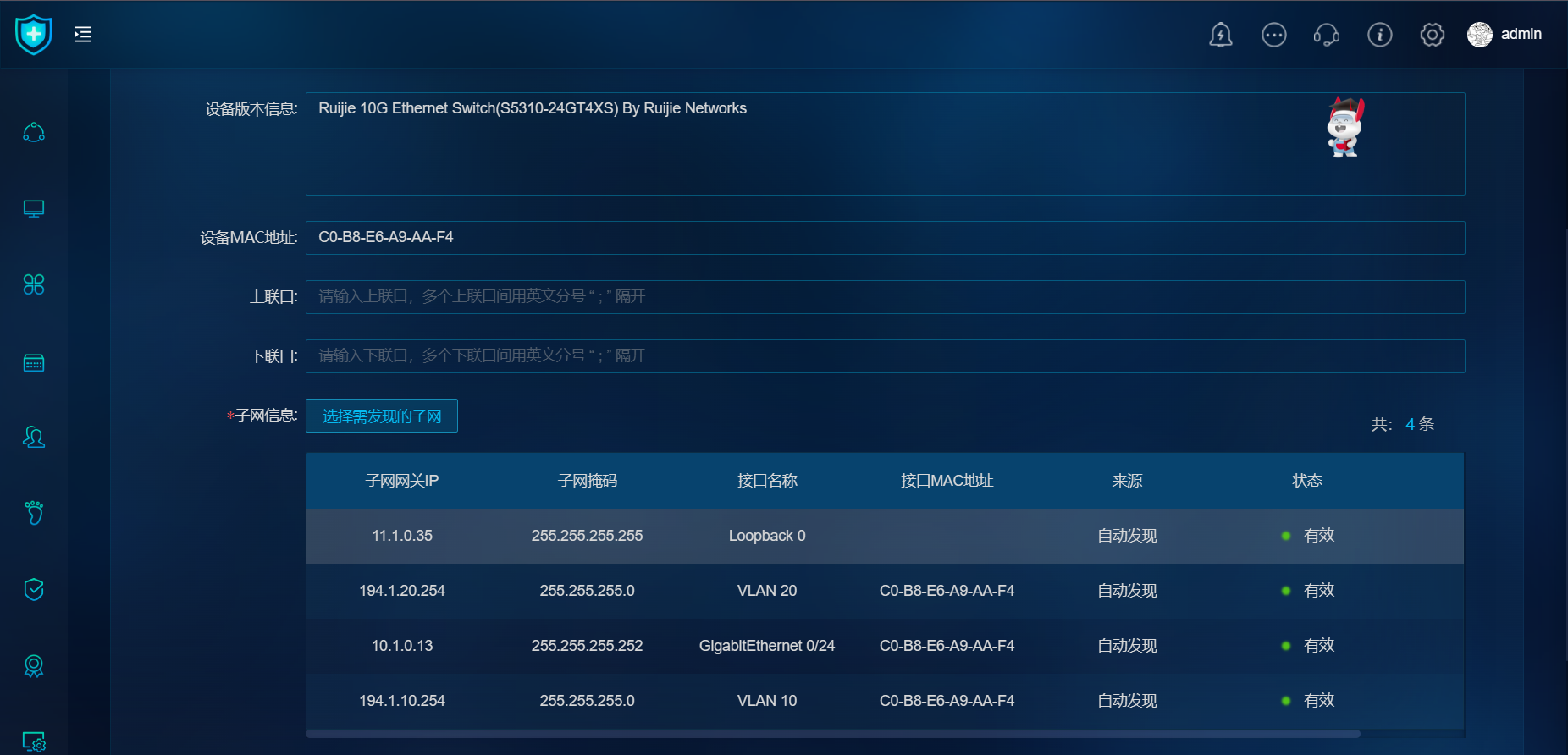

添加网关

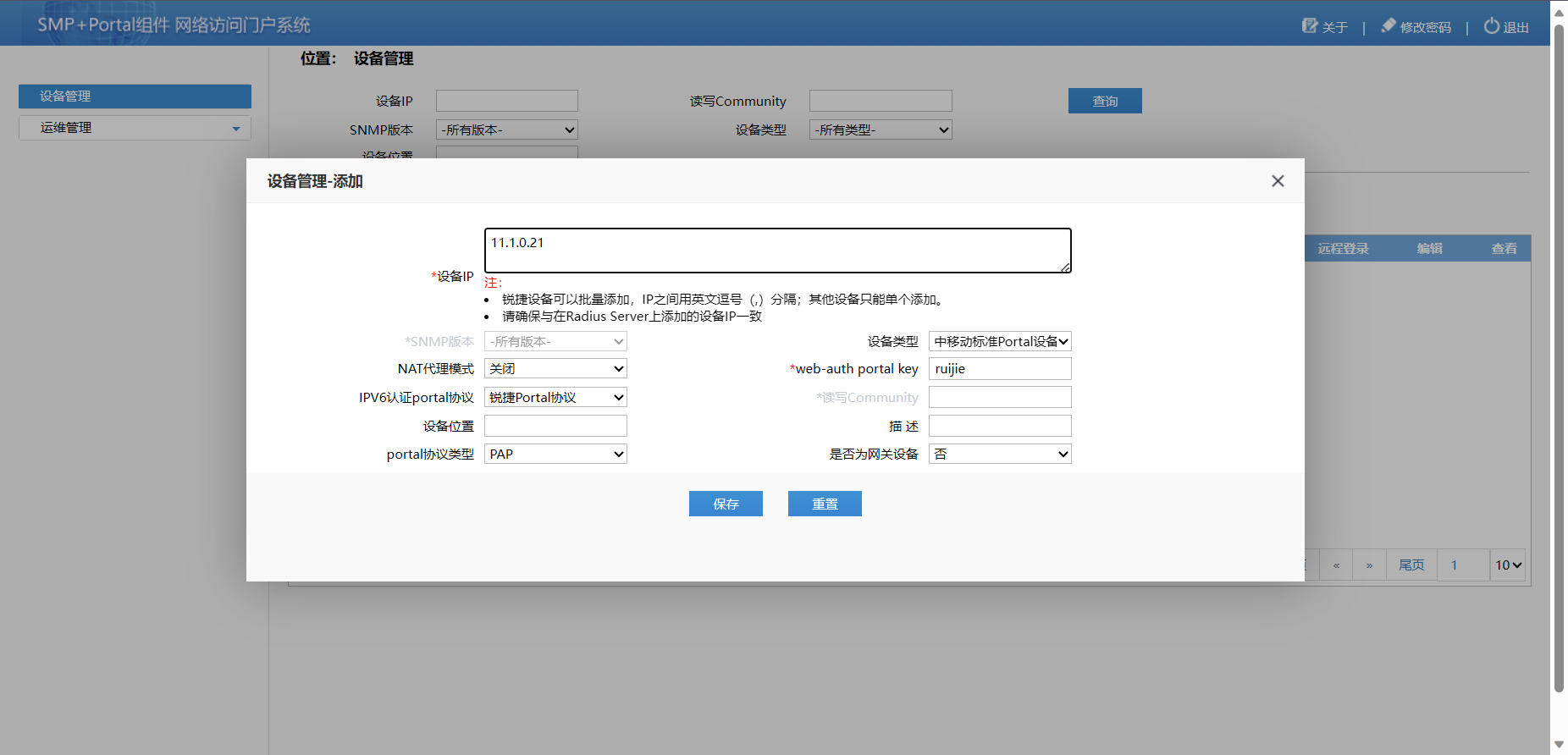

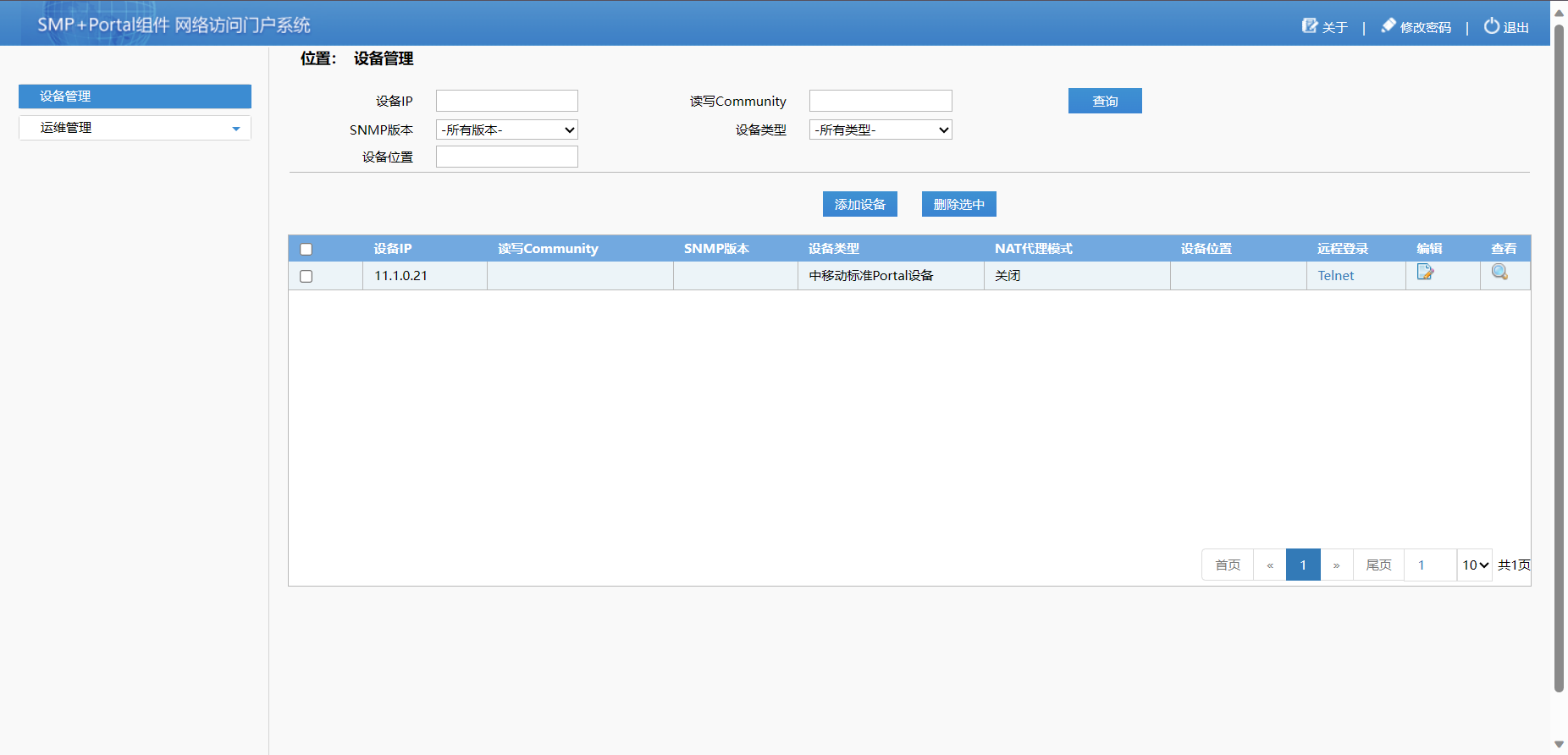

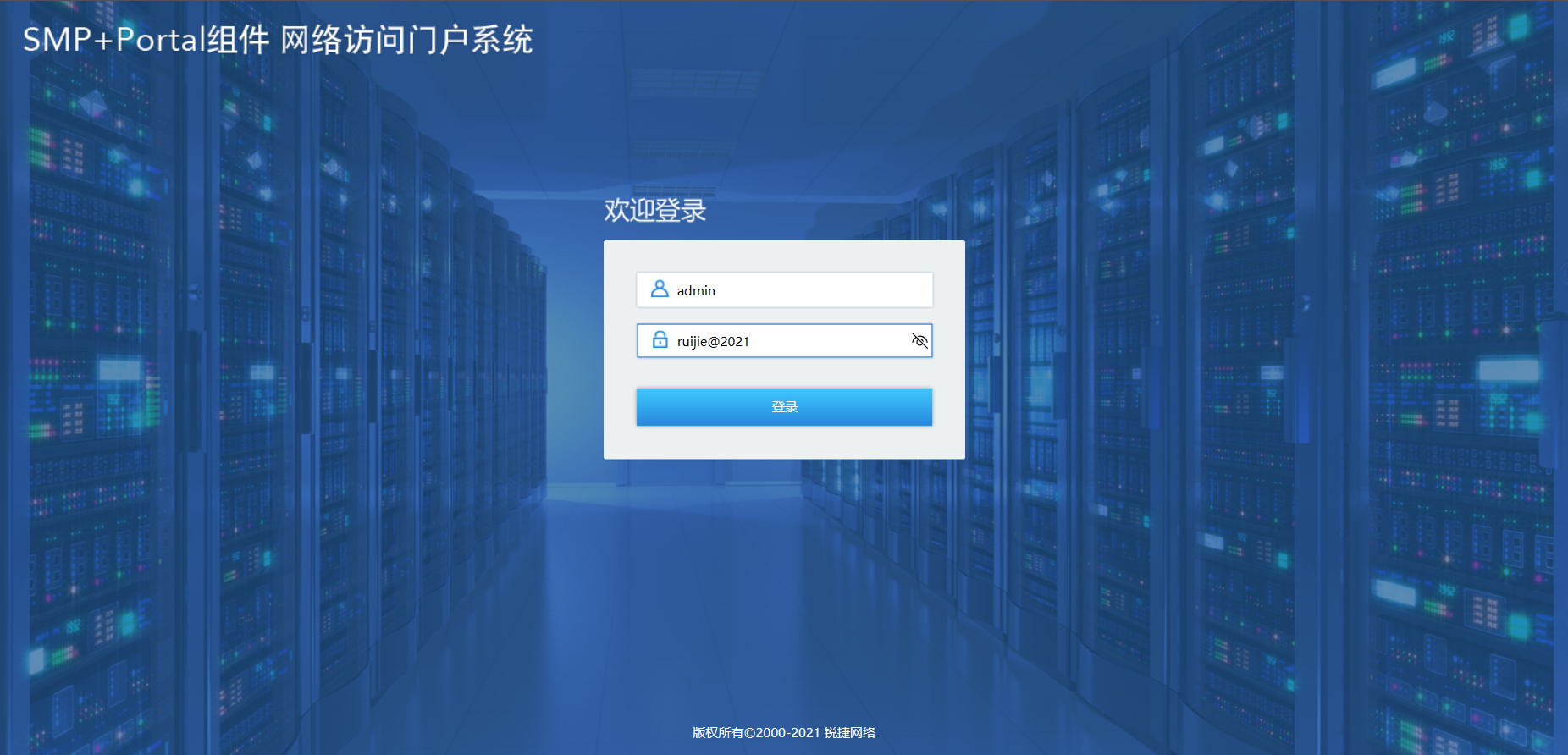

访问eportal平台，并添加AC控制器

eportal url：http://ip/eportal

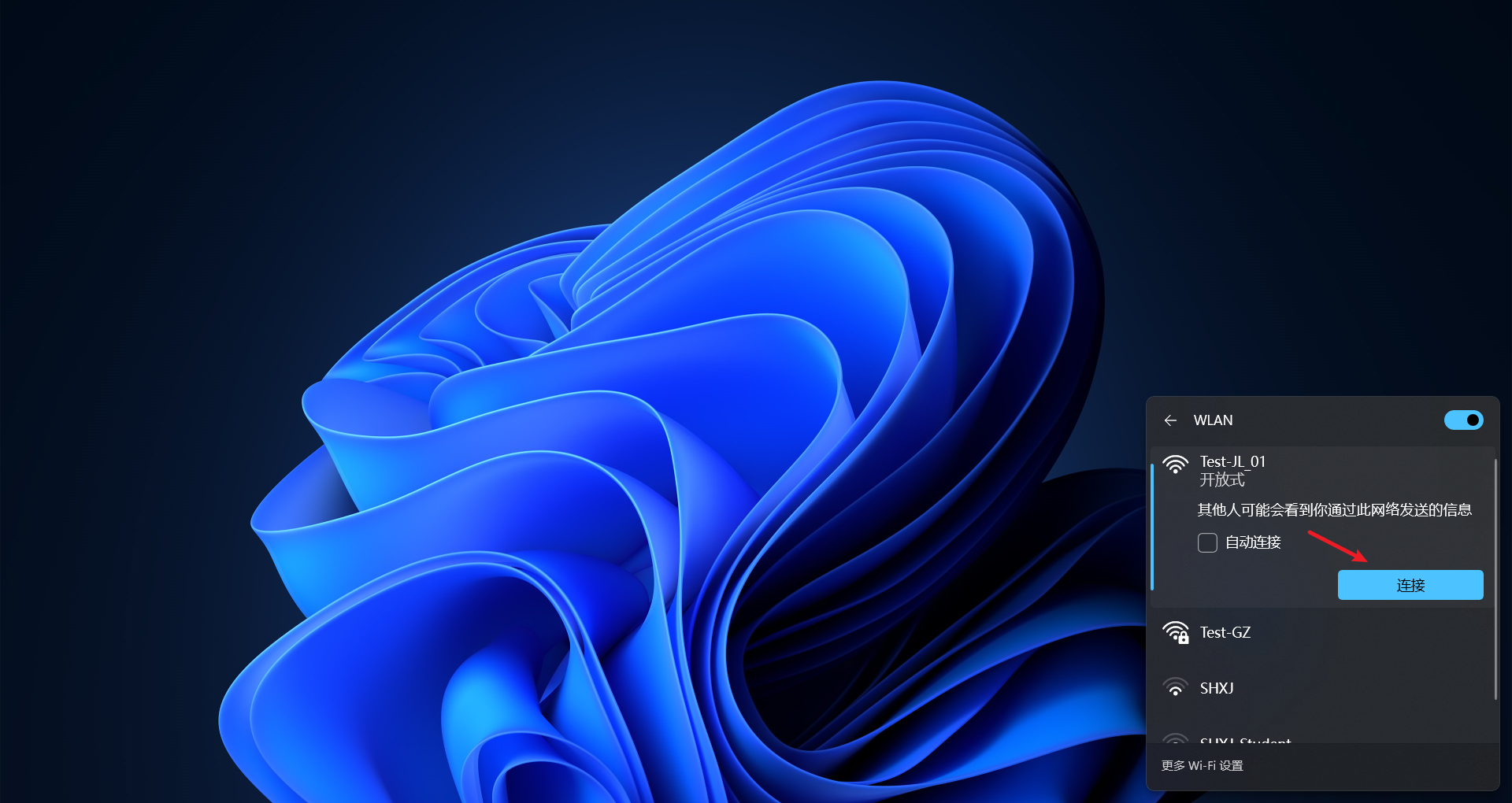

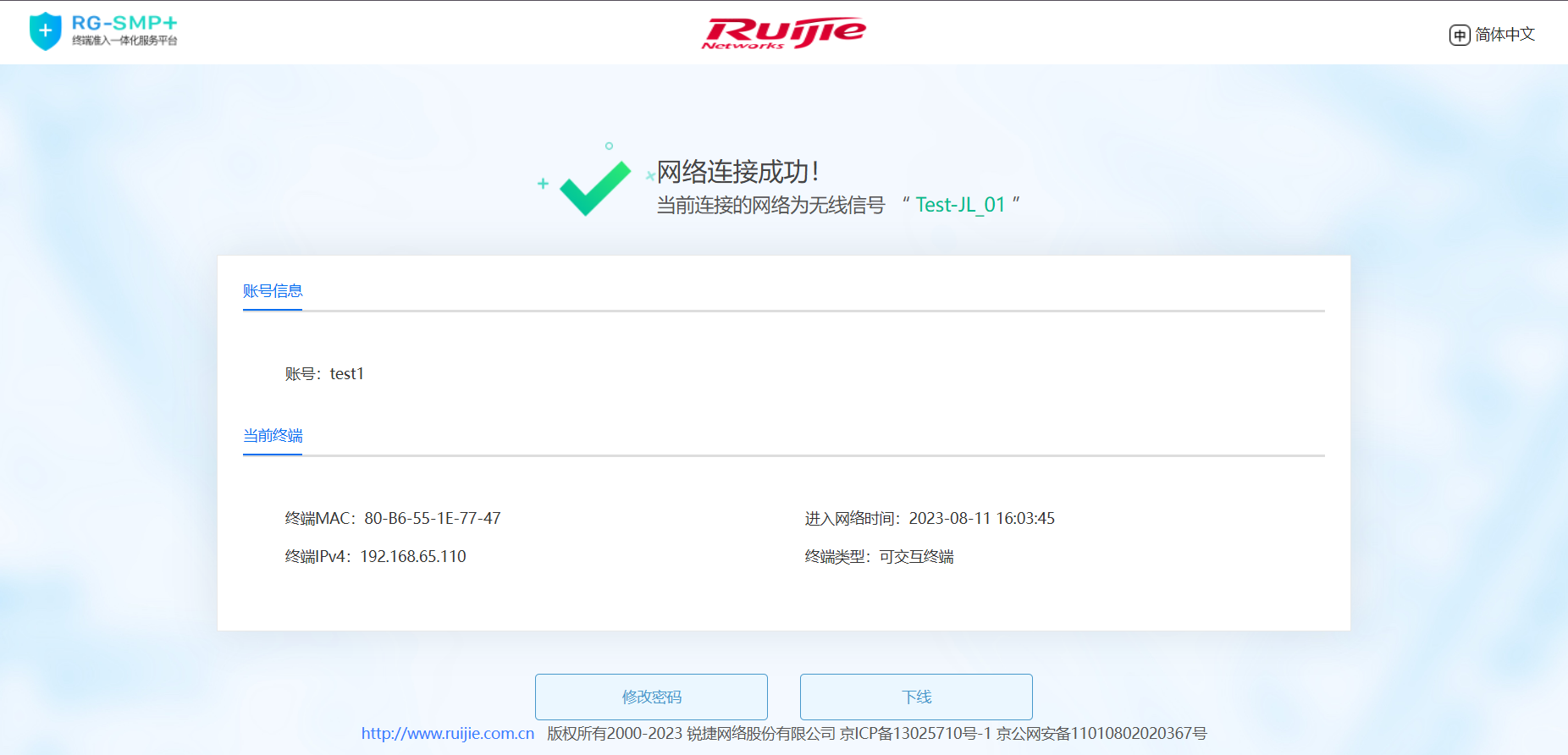

portal结果验证
