Cisco 动态路由协议(RIP)的配置
1.线的连接

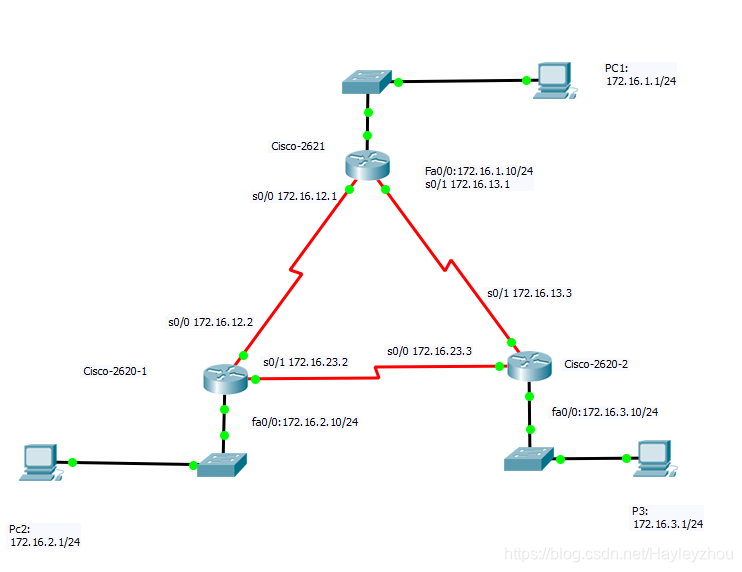

- 路由器间采用背对背的连接方式连接,一条DCE电缆和一条DTE电缆一组。

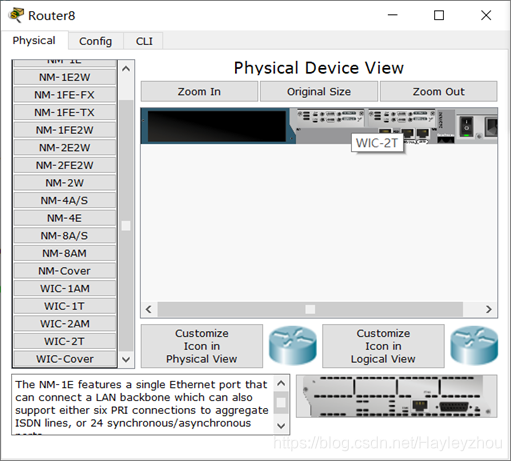

- 需要给路由器添加模块,再连接。
模块:WIC-2T
路由间的线:serial DCE(串行DCE)
注意:路由需要手动开启
2.Ip、封装等设置
设置ip、对s端口进行ppp封装、配置时钟速率
Bandwidth 命令设置将接口的带宽值与高级协议交流的信息参数
- 对三个路由器分别执行以下操作(以此类推这里仅展示其中一个路由的配置):
Router>en
Router#conf t
Router(config)#hostname cisco-2621
Cisco-2621(config)#no logg on
Cisco-2621(config)#int fa0/0
Cisco-2621(config-if)#ip addr 172.16.1.10 255.255.255.0
Cisco-2621(config-if)#no shut
Cisco-2621(config-if)#int s0/0
Cisco-2621(config-if)#ip addr 172.16.12.1 255.255.255.0
Cisco-2621(config-if)#encapsulation ppp
Cisco-2621(config-if)#clockrate 64000
Cisco-2621(config-if)#bandwidth 64
Cisco-2621(config-if)#no shut
Cisco-2621(config-if)#int s0/1
Cisco-2621(config-if)#ip addr 172.16.13.1 255.255.255.0
Cisco-26201(config-if)#encapsulation ppp
Cisco-2621(config-if)#clockrate 64000
Cisco-2621(config-if)#bandwidth 64
Cisco-2621(config-if)#no shut
Cisco-2621(config-if)#exit
Cisco-2621(config)#exit
Cisco-2621#wr
- 需要给PC设置网关
注意:IP设置时,同根线上网段是一样的。
3.设置动态路由
- 这样设置后,三台PC还不能互相发送信息,还需要设置动态路由(以此类推这里仅展示其中一个路由的配置):
Cisco-2621#config t
Cisco-2621(config)#router rip
Cisco-2621(config-router)#version 2
Cisco-2621(config-router)#network 172.16.1.0
Cisco-2621(config-router)#network 172.16.12.0
Cisco-2621(config-router)#network 172.16.13.0
Cisco-2621(config-router)#no auto-summary
Cisco-2621(config-router)#end
Cisco-2620#wr
这样三台PC就可以互ping了。
