Cisco 开启三层交换机ip routing

Cisco开启三层交换机ip routing

一、开启三层交换机并设置vlan的ip地址

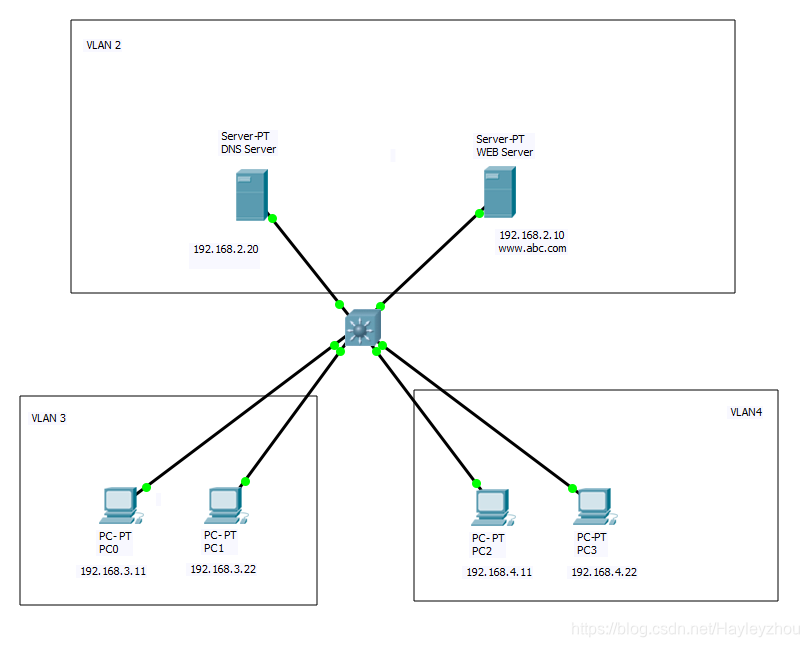

对中间的三层交换机进行操作

Switch>en
Switch#config t
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#ip routing
Switch(config)#inter
Switch(config)#interface vlan 2
Switch(config-if)#ip address 192.168.2.1 255.255.255.0
Switch(config-if)#exit
Switch(config)#interface vlan 3
Switch(config-if)#ip address 192.168.3.1 255.255.255.0
Switch(config-if)#exit
Switch(config)#interface vlan 4
Switch(config-if)#ip address 192.168.4.1 255.255.255.0
Switch(config-if)#exit

这样设置后三个vlan之间就可以通信了

二、测试

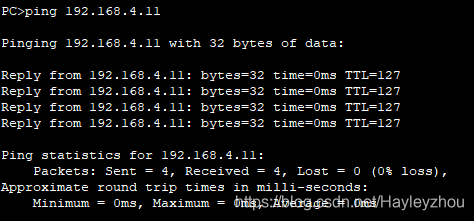

（1）PC1 ping PC2

第一个包因为数据链路层在封装之前要检查目标IP地址是否在本地的ARP缓存中，这里是第一次ping，所以没有的，于是ARP将会发起一个请求用于获取目标MAC地址，并且丢弃这个数据包。再ping一次，因为第一次已经缓存，就不会丢了。

（2）PC1访问vlan2中的服务器（192.168.2.10）www.abc.com

ip访问

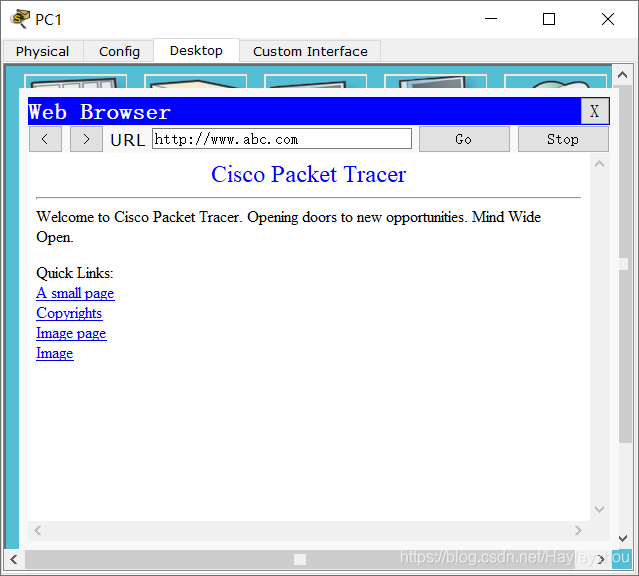

域名访问
