单周期MIPS CPU的设计

一、实验目的

掌握硬布线控制器设计的基本原理
能利用相关原理在Logisim平台中实现MIPS单周期CPU

二、主要任务

1.绘制MIPS CPU数据通路

2.实现单周期硬布线控制器

3.测试联调

三、实验方案的总体设计

分为以下几个步骤

1.    构建单周期MIPS主机通路，根据单周期MIPS的参考数据通路，完成子电路图“单周期MIPS（硬布线）”。

2.    设计单周期MIPS控制器，完善控制信号逻辑，指令译码逻辑和ALU控制逻辑，完成子电路图“单周期硬布线控制器”。

3.    CPU测试,对8条指令单独测试用例进行测试，并测试冒泡排序算法。

四、实验实现过程

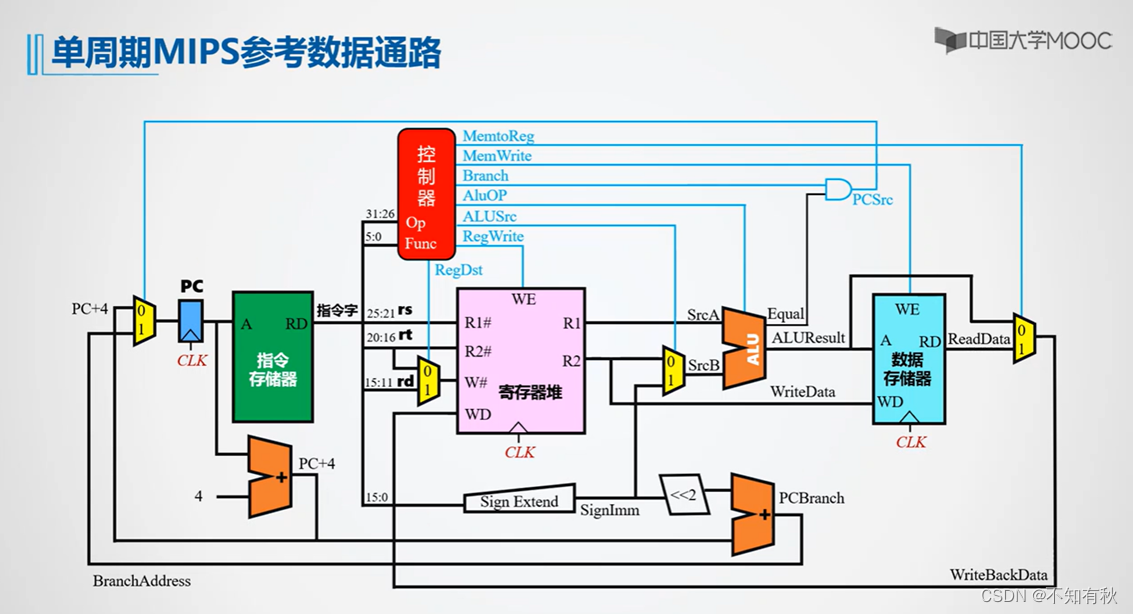

1.对照周期MIPS的参考数据通路（图4-1），构建单周期MIPS主机通路

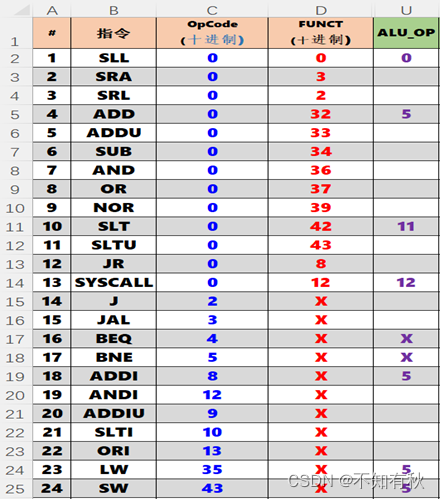

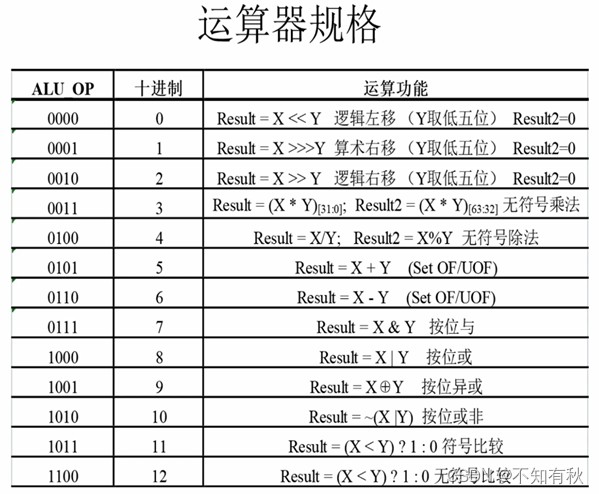

2.设计单周期MIPS控制器，完善控制信号逻辑，指令译码逻辑和ALU控制逻辑。

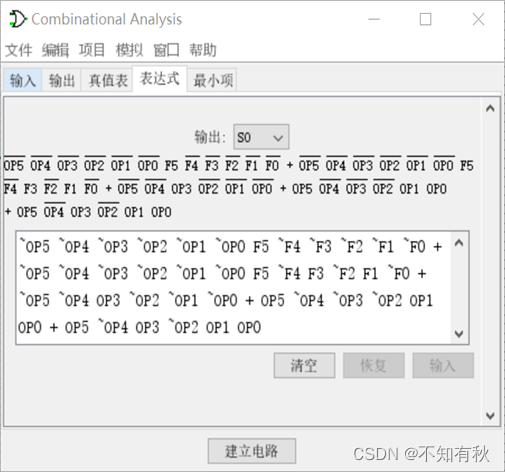

 打开Logisim，新建电路”ALU”，在“项目”-“分析电路中”，添加输入OP0-OP5，F0-F5输出S0-S3，接着在表格下方的“控制信号表达式生成”一栏中，复制对应的表达式（图4-6），粘贴到logisim表达式一栏，自动生成电路。在“ALU控制逻辑”的子电路中添加分离器以完成电路。

五、电路图与相关说明

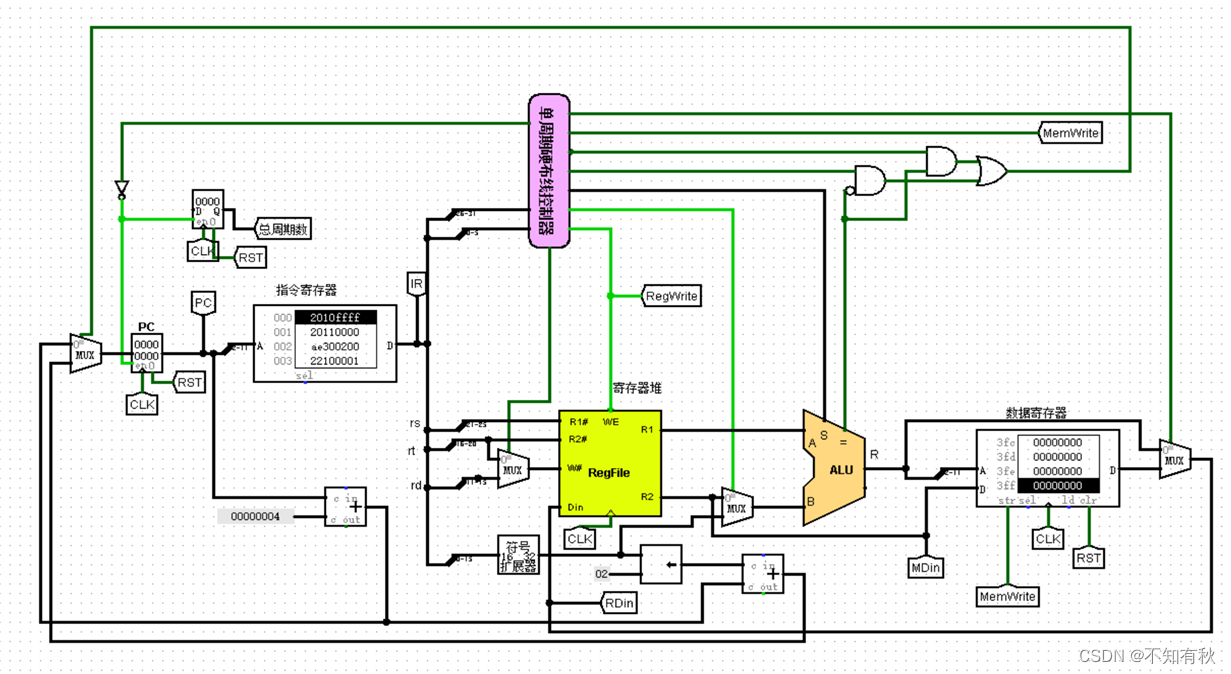

1.子电路图“单周期MIPS（硬布线）”



过程供参考

课设报告写了详细的报告分析过程，和完整实验数据的测试。
