一、处理函数概述

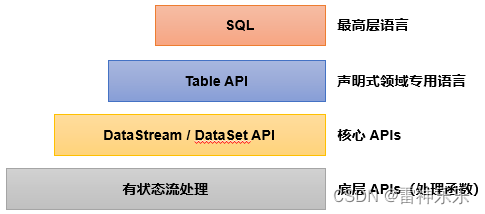

在Flink更底层，我们可以不定义任何具体的算子（比如map，filter，或者window），而只是提炼出一个统一的“处理”（process）操作——它是所有转换算子的一个概括性的表达，可以自定义处理逻辑，所以这一层接口就被叫作“处理函数”（process function）。
二、Process函数分类——8个
Flink提供了8个不同的处理函数：
（1）ProcessFunction
最基本的处理函数，基于DataStream直接调用.process()时作为参数传入。
（2）KeyedProcessFunction
对流按键分区后的处理函数，基于KeyedStream调用.process()时作为参数传入。要想使用定时器，比如基于KeyedStream。
（3）ProcessWindowFunction
开窗之后的处理函数，也是全窗口函数的代表。基于WindowedStream调用.process()时作为参数传入。
（4）ProcessAllWindowFunction
同样是开窗之后的处理函数，基于AllWindowedStream调用.process()时作为参数传入。
（5）CoProcessFunction
合并（connect）两条流之后的处理函数，基于ConnectedStreams调用.process()时作为参数传入。关于流的连接合并操作，我们会在后续章节详细介绍。
（6）ProcessJoinFunction
间隔连接（interval join）两条流之后的处理函数，基于IntervalJoined调用.process()时作为参数传入。
（7）BroadcastProcessFunction
广播连接流处理函数，基于BroadcastConnectedStream调用.process()时作为参数传入。这里的“广播连接流”BroadcastConnectedStream，是一个未keyBy的普通DataStream与一个广播流（BroadcastStream）做连接（conncet）之后的产物。关于广播流的相关操作，我们会在后续章节详细介绍。
（8）KeyedBroadcastProcessFunction
按键分区的广播连接流处理函数，同样是基于BroadcastConnectedStream调用.process()时作为参数传入。与BroadcastProcessFunction不同的是，这时的广播连接流，是一个KeyedStream与广播流（BroadcastStream）做连接之后的产物。
三、KeyedProcessFunction案例
基于keyBy之后的KeyedStream，直接调用.process()方法，这时需要传入的参数就是KeyedProcessFunction的实现类。
stream.keyBy( t -> t.f0 )
.process(new MyKeyedProcessFunction())类似地，KeyedProcessFunction也是继承自AbstractRichFunction的一个抽象类，与ProcessFunction的定义几乎完全一样，区别只是在于类型参数多了一个K，这是当前按键分区的key的类型。同样地，我们必须实现一个.processElement()抽象方法，用来处理流中的每一个数据；另外还有一个非抽象方法.onTimer()，用来定义定时器触发时的回调操作。
代码示例：
import com.atguigu.bean.WaterSensor;
import com.atguigu.split.WaterSensorMapFunction;
import org.apache.commons.lang3.time.DateFormatUtils;
import org.apache.flink.api.common.eventtime.WatermarkStrategy;
import org.apache.flink.streaming.api.TimerService;
import org.apache.flink.streaming.api.datastream.KeyedStream;
import org.apache.flink.streaming.api.datastream.SingleOutputStreamOperator;
import org.apache.flink.streaming.api.environment.StreamExecutionEnvironment;
import org.apache.flink.streaming.api.functions.KeyedProcessFunction;
import org.apache.flink.streaming.api.functions.windowing.ProcessWindowFunction;
import org.apache.flink.streaming.api.windowing.assigners.TumblingEventTimeWindows;
import org.apache.flink.streaming.api.windowing.time.Time;
import org.apache.flink.streaming.api.windowing.windows.TimeWindow;
import org.apache.flink.util.Collector;
import java.time.Duration;
public class KeyedProcessTimerDemo {
public static void main(String[] args) throws Exception {
StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
env.setParallelism(1);
SingleOutputStreamOperator<WaterSensor> sensorDS = env
.socketTextStream("node141", 9999)
.map(new WaterSensorMapFunction());
WatermarkStrategy<WaterSensor> watermarkStrategy = WatermarkStrategy
.<WaterSensor>forBoundedOutOfOrderness(Duration.ofSeconds(3)) // 乱序
// 提取watermark的时间戳
.withTimestampAssigner((element, recordTimestamp) ->
element.getTs() * 1000L
);
SingleOutputStreamOperator<WaterSensor> sensorDSWithWatermark = sensorDS.assignTimestampsAndWatermarks(watermarkStrategy);
KeyedStream<WaterSensor, String> sensorKS = sensorDSWithWatermark.keyBy(WaterSensor::getId);
// key 输入的类型 输出的类型
SingleOutputStreamOperator<String> process = sensorKS.process(
new KeyedProcessFunction<String, WaterSensor, String>() {
/**
* 来一条数据调用一次
* @param value
* @param ctx
* @param out
* @throws Exception
*/
@Override
public void processElement(WaterSensor value, Context ctx, Collector<String> out) throws Exception {
//获取当前数据的key
String currentKey = ctx.getCurrentKey();
// TODO 1.定时器注册
TimerService timerService = ctx.timerService();
// 1、事件时间的案例
// Long currentEventTime = ctx.timestamp(); // 数据中提取出来的事件时间
// timerService.registerEventTimeTimer(5000L);
// System.out.println("当前key=" + currentKey + ",当前时间=" + currentEventTime + ",注册了一个5s的定时器");
// 2、处理时间的案例
long currentTs = timerService.currentProcessingTime();
timerService.registerProcessingTimeTimer(currentTs + 5000L);
System.out.println("当前key=" + currentKey + ",当前时间=" + currentTs + ",注册了一个5s后的定时器");
// 3、获取 process的 当前watermark
// long currentWatermark = timerService.currentWatermark();
// System.out.println("当前数据=" + value + ",当前watermark=" + currentWatermark);
// 注册定时器： 处理时间、事件时间
// timerService.registerProcessingTimeTimer();
// timerService.registerEventTimeTimer();
// 删除定时器： 处理时间、事件时间
// timerService.deleteEventTimeTimer();
// timerService.deleteProcessingTimeTimer();
// 获取当前时间进展： 处理时间-当前系统时间， 事件时间-当前watermark
// long currentTs = timerService.currentProcessingTime();
// long wm = timerService.currentWatermark();
}
/**
* TODO 2.时间进展到定时器注册的时间，调用该方法
* @param timestamp 当前时间进展，就是定时器被触发时的时间
* @param ctx 上下文
* @param out 采集器
* @throws Exception
*/
@Override
public void onTimer(long timestamp, OnTimerContext ctx, Collector<String> out) throws Exception {
super.onTimer(timestamp, ctx, out);
String currentKey = ctx.getCurrentKey();
System.out.println("key=" + currentKey + "现在时间是" + timestamp + "定时器触发");
}
}
);
process.print();
env.execute();
}
}1.运行processElement方法中的事件时间
// 1、事件时间的案例
Long currentEventTime = ctx.timestamp(); // 数据中提取出来的事件时间
timerService.registerEventTimeTimer(5000L);
System.out.println("当前key=" + currentKey + ",当前时间=" + currentEventTime + ",注册了一个5s的定时器");(1)输入数据
[root@node141 ~]# nc -lk 9999
s1,1,1
s1,2,2
s1,3,3
s2,4,4
s2,5,5
s3,9,9

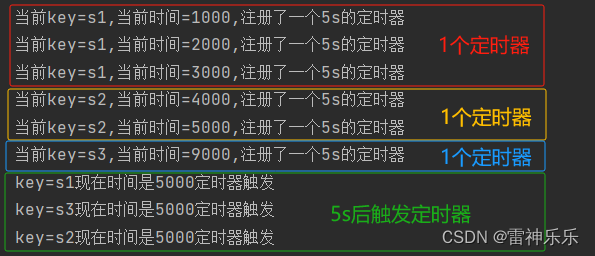

运行结果：注册定时器后，5s后触发
2.运行processElement方法中的处理时间
// 2、处理时间的案例
long currentTs = timerService.currentProcessingTime();
timerService.registerProcessingTimeTimer(currentTs + 5000L);
System.out.println("当前key=" + currentKey + ",当前时间=" + currentTs + ",注册了一个5s后的定时器");(1)先输入一条数据
[root@node141 ~]# nc -lk 9999
s1,1,1
运行结果：相差5s
(2)再快速输入两条数据
[root@node141 ~]# nc -lk 9999
s1,1,1
s1,2,2
s2,2,2

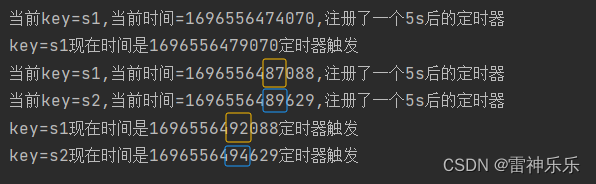

运行结果：相差5s，5s后定时器触发
3.运行processElement方法中的水位线
// 3、获取 process的 当前watermark
long currentWatermark = timerService.currentWatermark();
System.out.println("当前数据=" + value + ",当前watermark=" + currentWatermark);(1)输入数据
[root@node141 ~]# nc -lk 9999
s1,1,1
s1,5,5
s1,9,9运行结果：
数据经过map算子，然后再到process方法中。
当第一条数据输入时，进入map时的watermark是1s-3s-1ms=-2001ms，数据随后进入process方法，调用了processElement方法，在processElement方法中获取当前的watermark，此时-2001ms这一watermark还没有进入process中，所以当前process的watermark是long的最小值；
第一条数据处理完成后，第二条继续输入到map中，此时process中的watermark变为-2001ms，而map中的watermark是5s-3s-1ms=1999ms，同样，数据再进入process中，调用processElement方法，此时1999ms这一watermark仍然还没有进入process中，所以当前process中的watermark是之前的-2001ms；
第二条数据处理完成后，第三条数据继续输入到map中，此时process中的watermark变为1999ms，而map中的watermark是9s-3s-1ms=5999ms，同样，数据再进入process中，调用processElement方法，此时5999ms这一watermark也没有来得及进入process中，所以当前process中的watermark是之前的1999ms。
4.总结：
TODO 定时器
1、keyed才有
2、事件时间定时器，通过watermark来触发的
watermark >= 注册的时间
注意： watermark = 当前最大事件时间 - 等待时间 -1ms， 因为 -1ms，所以会推迟一条数据
比如， 5s的定时器，
如果 等待=3s， watermark = 8s - 3s -1ms = 4999ms，不会触发5s的定时器
需要 watermark = 9s -3s -1ms = 5999ms ，才能去触发 5s的定时器
3、在process中获取当前watermark，显示的是上一次的watermark
==> 因为process还没接收到这条数据对应生成的新watermark
四、应用案例——求TopN
(一)思路一：hashmap
使用所有数据到一起，用hashmap来存储，key=vc,value=count值
import com.atguigu.bean.WaterSensor;
import com.atguigu.split.WaterSensorMapFunction;
import org.apache.commons.lang3.time.DateFormatUtils;
import org.apache.flink.api.common.eventtime.WatermarkStrategy;
import org.apache.flink.api.java.tuple.Tuple2;
import org.apache.flink.streaming.api.datastream.SingleOutputStreamOperator;
import org.apache.flink.streaming.api.environment.StreamExecutionEnvironment;
import org.apache.flink.streaming.api.functions.windowing.ProcessAllWindowFunction;
import org.apache.flink.streaming.api.windowing.assigners.SlidingEventTimeWindows;
import org.apache.flink.streaming.api.windowing.time.Time;
import org.apache.flink.streaming.api.windowing.windows.TimeWindow;
import org.apache.flink.util.Collector;
import java.time.Duration;
import java.util.*;
public class TopNDemo {
public static void main(String[] args) throws Exception {
StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
env.setParallelism(1);
SingleOutputStreamOperator<WaterSensor> sensorDS = env
.socketTextStream("node141", 9999)
.map(new WaterSensorMapFunction())
.assignTimestampsAndWatermarks(
WatermarkStrategy
.<WaterSensor>forBoundedOutOfOrderness(Duration.ofSeconds(3)) // 乱序
.withTimestampAssigner((element, recordTimestamp) ->
element.getTs() * 1000L
));
// 最近10s=窗口长度 每5s输出=滑动步长
// TODO 思路一：使用所有数据到一起，用hashmap来存储，key=vc,value=count值
sensorDS.windowAll(SlidingEventTimeWindows.of(Time.seconds(10), Time.seconds(5)))
.process(new MyTopNPawf())
.print();
env.execute();
}
public static class MyTopNPawf extends ProcessAllWindowFunction<WaterSensor, String, TimeWindow> {
@Override
public void process(
ProcessAllWindowFunction<WaterSensor, String, TimeWindow>.Context context, Iterable<WaterSensor> elements, Collector<String> out) throws Exception {
// 定义一个hashmap用来存，key=vc,value=count值
Map<Integer, Integer> vcCountMap = new HashMap<>();
// 1.遍历数据，统计各个vc出现的次数
for (WaterSensor element : elements) {
Integer vc = element.getVc();
if (vcCountMap.containsKey(vc)) {
// 1.1 key存在，不是这个key的第一条数据，直接累加
vcCountMap.put(vc, vcCountMap.get(vc) + 1);
} else {
// 1.2 如果key不存在，则初始化
vcCountMap.put(vc, 1);
}
}
// 2.对count值进行排序，利用list来实现排序
List<Tuple2<Integer, Integer>> datas = new ArrayList<>();
// 2.1 对list进行排序，根据count值进行降序
for (Integer vc : vcCountMap.keySet()) {
datas.add(Tuple2.of(vc, vcCountMap.get(vc)));
}
// count值相减
datas.sort((o1, o2) -> o2.f1 - o1.f1);
// 3.取出count最大的2个vc
StringBuffer outStr = new StringBuffer();
outStr.append("\n=======================\n");
for (int i = 0; i < Math.min(2, datas.size()); i++) {
Tuple2<Integer, Integer> vcCount = datas.get(i);
outStr.append("窗口开始时间：" + DateFormatUtils.format(context.window().getStart(), "yyyy-MM-dd HH:mm:ss.SSS"));
outStr.append("\n");
outStr.append("top:" + (i + 1));
outStr.append("\n");
outStr.append("vc=" + vcCount.f0);
outStr.append("\n");
outStr.append("count=" + vcCount.f1);
outStr.append("\n");
outStr.append("窗口结束时间：" + DateFormatUtils.format(context.window().getEnd(), "yyyy-MM-dd HH:mm:ss.SSS\n"));
}
outStr.append("\n=======================\n");
// 输出
out.collect(outStr.toString());
}
}
}输入数据：
[root@node141 ~]# nc -lk 9999
s1,1,1
s1,2,1
s1,3,3
s1,6,1
s1,8,2
s1,9,3
s1,10,2
s1,11,1

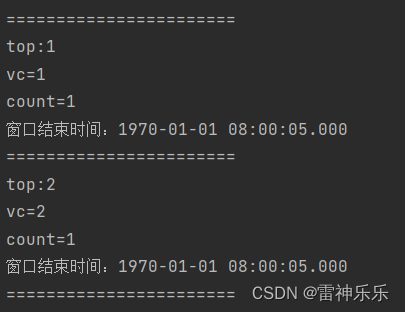

s1,13,2运行结果：
思路一不推荐，因为要将数据攒到一起才会计算，效果不好。
(二)思路二：keyby
代码思路：
实现步骤：
1、按照vc做keyby，开窗，分别count
==》 增量聚合，计算 count
==》 全窗口，对计算结果 count值封装 ， 带上 窗口结束时间的 标签
==》 为了让同一个窗口时间范围的计算结果到一起去
2、对同一个窗口范围的count值进行处理： 排序、取前N个
=》 按照 windowEnd做keyby
=》 使用process， 来一条调用一次，需要先存，分开存，用HashMap进行存储，key=windowEnd,value=List
=》 使用定时器，对 存起来的结果 进行 排序、取前N个
import com.atguigu.bean.WaterSensor;
import com.atguigu.split.WaterSensorMapFunction;
import org.apache.commons.lang3.time.DateFormatUtils;
import org.apache.flink.api.common.eventtime.WatermarkStrategy;
import org.apache.flink.api.common.functions.AggregateFunction;
import org.apache.flink.api.java.tuple.Tuple3;
import org.apache.flink.streaming.api.datastream.SingleOutputStreamOperator;
import org.apache.flink.streaming.api.environment.StreamExecutionEnvironment;
import org.apache.flink.streaming.api.functions.KeyedProcessFunction;
import org.apache.flink.streaming.api.functions.windowing.ProcessWindowFunction;
import org.apache.flink.streaming.api.windowing.assigners.SlidingEventTimeWindows;
import org.apache.flink.streaming.api.windowing.time.Time;
import org.apache.flink.streaming.api.windowing.windows.TimeWindow;
import org.apache.flink.util.Collector;
import java.time.Duration;
import java.util.ArrayList;
import java.util.HashMap;
import java.util.List;
import java.util.Map;
public class KeyedProcessFunctionTopNDemo {
public static void main(String[] args) throws Exception {
StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
env.setParallelism(1);
SingleOutputStreamOperator<WaterSensor> sensorDS = env
.socketTextStream("node141", 9999)
.map(new WaterSensorMapFunction())
.assignTimestampsAndWatermarks(
WatermarkStrategy
.<WaterSensor>forBoundedOutOfOrderness(Duration.ofSeconds(3)) // 乱序
.withTimestampAssigner((element, recordTimestamp) ->
element.getTs() * 1000L
));
// 最近10s=窗口长度 每5s输出=滑动步长
// TODO 使用keyedProcessFunction实现
// 1.按照vc分组、开窗、聚合(增量计算+全量打标签)
// 开窗聚合后，就是普通的流，没有了窗口信息，需要自己打上窗口的标记 windowEnd
SingleOutputStreamOperator<Tuple3<Integer, Integer, Long>> windowAgg = sensorDS
.keyBy(WaterSensor::getVc)
.window(SlidingEventTimeWindows.of(Time.seconds(10), Time.seconds(5)))
.aggregate(
new VcCountAgg(),
new WindowResult()
);
// 2.按照窗口标签(窗口结束时间)keyby,保证同一个窗口时间范围的结果，到一起去，排序、取TopN
windowAgg
.keyBy(r -> r.f2)
.process(new TopN(2))
.print();
env.execute();
}
public static class VcCountAgg implements AggregateFunction<WaterSensor, Integer, Integer> {
@Override
public Integer createAccumulator() {
return 0;
}
@Override
public Integer add(WaterSensor value, Integer accumulator) {
return accumulator + 1;
}
@Override
public Integer getResult(Integer accumulator) {
return accumulator;
}
@Override
public Integer merge(Integer a, Integer b) {
return null;
}
}
/**
* 泛型如下：
* 第一个：输入类型=增量函数的输出 count值，Integer
* 第二个：输出类型=Tuple3<vc,count,windowEnd>，带上 窗口结束时间的标签
* 第三个：key的类型：vc,Integer
* 第四个：窗口类型
*/
public static class WindowResult extends ProcessWindowFunction<Integer, Tuple3<Integer, Integer, Long>, Integer, TimeWindow> {
@Override
public void process(Integer key, Context context, Iterable<Integer> elements, Collector<Tuple3<Integer, Integer, Long>> out) throws Exception {
// 迭代器里面只有一条数据，next一次即可
Integer count = elements.iterator().next();
long windowEnd = context.window().getEnd();
out.collect(Tuple3.of(key, count, windowEnd));
}
}
/**
* 泛型如下：
* 第一个：key的类型，是windowEnd
* 第二个：输入的类型，三元组Tuple3<vc,count,windowEnd>，带上 窗口结束时间的标签
* 第三个：打印输出结果
*/
public static class TopN extends KeyedProcessFunction<Long, Tuple3<Integer, Integer, Long>, String> {
private Map<Long, List<Tuple3<Integer, Integer, Long>>> dataListMap;
// 要取的top数量
private int threshold;
public TopN(int threshold) {
this.threshold = threshold;
dataListMap = new HashMap<>();
}
@Override
public void processElement(Tuple3<Integer, Integer, Long> value, KeyedProcessFunction<Long, Tuple3<Integer, Integer, Long>, String>.Context ctx, Collector<String> out) throws Exception {
// 进入这个方法，只是一条数据，要排序，必须等数据到齐才行，将不同窗口的数据用hashmap分开存起来，
// todo 1.存到hashmap中 注意此时的key是窗口的结束时间
Long windowEnd = value.f2;
if (dataListMap.containsKey(windowEnd)) {
// 1.1 包含vc,不是该vc的第一条，直接添加到list中
List<Tuple3<Integer, Integer, Long>> dataList = dataListMap.get(windowEnd);
dataList.add(value);// 也就是说只需要把value的值添加到dataListMap中即可
} else {
// 1.2 不包含，是该vc的第一条，需要初始化list
List<Tuple3<Integer, Integer, Long>> dataList = new ArrayList<>();
dataList.add(value);
dataListMap.put(windowEnd, dataList);
}
// todo 2.注册一个定时器，windowEnd+1ms即可
// 同一个窗口范围，应该同时输出
ctx.timerService().registerEventTimeTimer(windowEnd + 1);
}
@Override
public void onTimer(long timestamp, KeyedProcessFunction<Long, Tuple3<Integer, Integer, Long>, String>.OnTimerContext ctx, Collector<String> out) throws Exception {
super.onTimer(timestamp, ctx, out);
// 定时器触发，同一个窗口范围的计算结果攒齐了，开始 排序、取TopN
Long windowEnd = ctx.getCurrentKey();
// 1.排序
List<Tuple3<Integer, Integer, Long>> dataList = dataListMap.get(windowEnd);
dataList.sort((o1, o2) -> o2.f1 - o1.f1);
// 2.取TopN
StringBuffer outStr = new StringBuffer();
outStr.append("\n=======================\n");
for (int i = 0; i < Math.min(threshold, dataList.size()); i++) {
Tuple3<Integer, Integer, Long> vcCount = dataList.get(i);
outStr.append("top:" + (i + 1));
outStr.append("\n");
outStr.append("vc=" + vcCount.f0);
outStr.append("\n");
outStr.append("count=" + vcCount.f1);
outStr.append("\n");
outStr.append("窗口结束时间：" + DateFormatUtils.format(vcCount.f2, "yyyy-MM-dd HH:mm:ss.SSS" + "\n"));
outStr.append("=======================\n");
}
// 用完的List,及时清理
dataList.clear();
// 输出
out.collect(outStr.toString());
}
}
}输入数据：
[root@node141 ~]# nc -lk 9999
s1,1,1
s1,2,2
s1,8,1
s1,10,1运行结果：
(三)思路三：使用侧输出流——推荐
import com.atguigu.bean.WaterSensor;
import com.atguigu.split.WaterSensorMapFunction;
import org.apache.flink.api.common.eventtime.WatermarkStrategy;
import org.apache.flink.api.common.typeinfo.Types;
import org.apache.flink.streaming.api.datastream.SingleOutputStreamOperator;
import org.apache.flink.streaming.api.environment.StreamExecutionEnvironment;
import org.apache.flink.streaming.api.functions.KeyedProcessFunction;
import org.apache.flink.util.Collector;
import org.apache.flink.util.OutputTag;
import java.time.Duration;
public class SideOutputDemo {
public static void main(String[] args) throws Exception {
StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
env.setParallelism(1);
SingleOutputStreamOperator<WaterSensor> sensorDS = env
.socketTextStream("node141", 9999)
.map(new WaterSensorMapFunction())
.assignTimestampsAndWatermarks(
WatermarkStrategy
.<WaterSensor>forBoundedOutOfOrderness(Duration.ofSeconds(3)) // 乱序
.withTimestampAssigner((element, recordTimestamp) ->
element.getTs() * 1000L
));
OutputTag<String> warnTag = new OutputTag<>("warn", Types.STRING);
SingleOutputStreamOperator<WaterSensor> process = sensorDS.keyBy(WaterSensor::getId)
.process(new KeyedProcessFunction<String, WaterSensor, WaterSensor>() {
@Override
public void processElement(WaterSensor value, KeyedProcessFunction<String, WaterSensor, WaterSensor>.Context ctx, Collector<WaterSensor> out) throws Exception {
// 使用侧输出流告警
if (value.getVc() > 10) {
ctx.output(warnTag, "当前水位=" + value.getVc() + ",大于阈值10!!!");
}
// 主流正常发送数据
out.collect(value);
}
});
process.print("主流");
process.getSideOutput(warnTag).printToErr("warn");
env.execute();
}
}输入数据：
[root@node141 ~]# nc -lk 9999
s1,1,5
s1,10,1
s1,6,11
s1,7,20

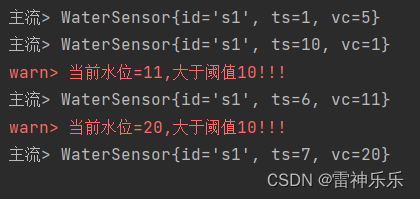

运行结果：
1463
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
