【Proteus仿真】【51单片机】声光控节能灯设计

---

一、功能简介

本项目使用Proteus8仿真51单片机控制器，使用人体红外传感器、声音传感器、光线传感器模块，PCF8591 ADC模块、LED灯等。

系统运行后，声/光/红外同时控制灯亮灭，
光敏控制灯在白天不亮，只在晚上
声控检测到声音或红外检测到人
靠近时灯亮，声音消失或人离开后
延时5秒灯熄灭。

---

二、软件设计

/*
作者：嗨小易（QQ：3443792007）
*/

//系统参数初始化
void sys_parm_init(void)
{
	sys_ctrl.light=0;
	sys_ctrl.flag=0;
	sys_ctrl.sec=0;
	sys_ctrl.led_flag=0;
	LED=1;IREN=1;SOUND=1;
}

//系统数据获取
void sys_data_get(void)
{
	while(1)
	{
		//读取光线值
		sys_ctrl.light=pcf8591_read_adcvalue(0);
		sys_ctrl.light=cal_map(sys_ctrl.light,0,255,0,100);

		break;
	}
}

//系统功能控制
void sys_fun_ctrl(void)
{
	static u8 sta=0;

	//如果是白天，无论有人与否，LED关闭
	if(sys_ctrl.light>=70)
	{
		LED=1;
		sys_ctrl.flag=1;//标记白天
		TR1=0;//关闭定时器
		sys_ctrl.sec=0;
	}
	else
	{
		sys_ctrl.flag=0;//标记晚上
	}
	//只有晚上时，灯才受光线、声音、人体红外控制
	if(sys_ctrl.flag==0)
	{
		//如果有人或者有声音，灯亮
		if(IREN==0 || SOUND==0)
		{
			LED=0;
			TR1=0;//关闭定时器
			sys_ctrl.sec=0;
			sys_ctrl.led_flag=1;
		}
		//如果没有人并且没有声音，灯亮一段时间熄灭
		if(IREN==1 && SOUND==1 && sys_ctrl.led_flag==1)
		{
			TR1=1;//打开定时器
		}
	}
}

//应用控制系统
void appdemo_show(void)
{
	sys_parm_init();//系统参数初始化
	time1_init();//定时器1初始化,10ms

	while(1)
	{
		sys_data_get();//系统数据获取
		sys_fun_ctrl();//系统功能控制
	}
}

//定时器1中断函数
void time1() interrupt 3
{
	static u8 i=0;

	TH1=0xDC;
	TL1=0x00;
	i++;
	if(i>=100)//1S到
	{
		i=0;
		sys_ctrl.sec++;
		if(sys_ctrl.sec>=LED_COLSE_TIME)//时间到达，自动关闭LED
		{
			LED=1;
			TR1=0;//关闭定时器
			sys_ctrl.sec=0;
			sys_ctrl.led_flag=0;
		}
	}
}

---

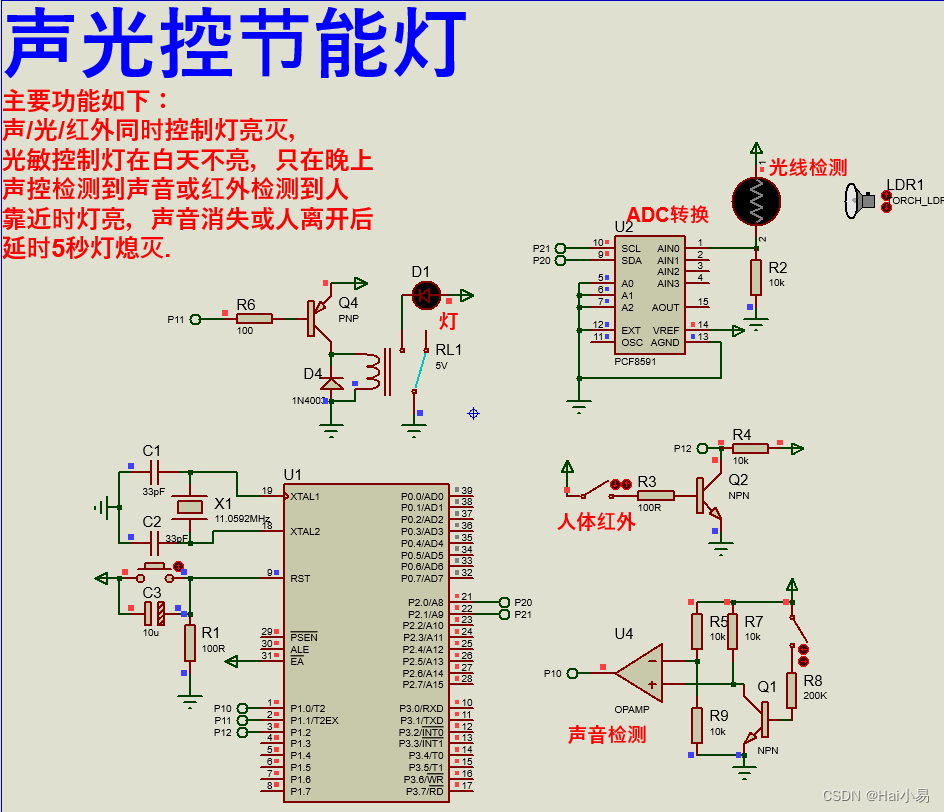

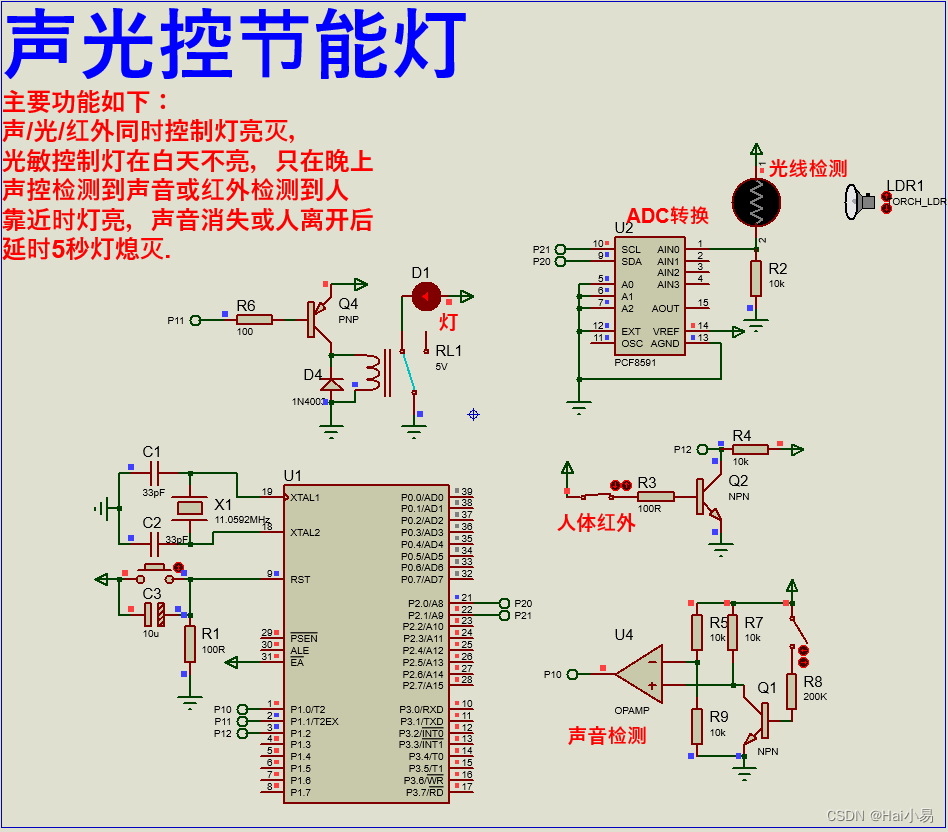

三、实验现象

演示视频：https://space.bilibili.com/444388619

---
