摘要
随着社会的不断进步,人们对低碳生活逐步认识和接受,并从很多方面开始关注,尤其是在环保上做出了很多努力。利用声音和光线的强弱来控制开关的断开或者闭合的电子产品来能够有效的降低能耗,节约能源。它不仅适用于住宅区的楼道,而且适用于工厂、办公室、教学楼等公共场所。因此,声光控制开关,在我们的低碳生活中,将起到重要作用。
本毕业设计就是针对目前的情况而设计的。一种简单的通过声音和光线来控制继电器的断开闭合,从而达到开关的自动断开、闭合功能,其具有很强的适用性。该设计主要由STC89C52单片机、5V的电压源电路、声音的接收放大控制电路、光信号的接收放大控制电路以及继电器的驱动电路组成。测试结果证明该系统性能稳定、操作方便,具有较高的实用价值。
本文对控制系统的组成、硬件和软件的设计、工作原理进行了详细的论述。
关键词 单片机;声音控制;光控制;自动开关
一、硬件方案
本系统采用51单片机+光敏电阻+人体感应模块+继电器+指示灯+驻极体话筒+LM393电压比较器而成。
二、设计功能
1、本设计基于STC89C51/52(与AT89S51/52、AT89C51/52通用)
2.继电器吸合模拟开灯、继电器断开模拟关灯、发光二极管为开灯指示灯,继电器后面的接线柱买家是可以自己接220V的电灯的。
3.利用光敏传感器感应光线亮暗变化,通过LM393电压比较器判断光线强弱,有光线强弱指示灯哦,当光线暗时指示灯点亮,当光线强时指示灯灭,能很清楚的知道光敏传感器接收到外界光线强弱的变化哦。
4.采用驻极体话筒判断是否有声音,当感应到有声音小灯会亮,否则熄灭,这样能很清楚的知道传感器是否感应到声音哦。
5.采用红外热释电传感器判断是否有人,当感应到人黄色的指示灯会点亮,否则熄灭,这样能很清楚的知道传感器是否感应到人的。
6.当光线变暗时,如果感应到有声音或者感应到人时,继电器会吸合小灯点亮模拟开灯。智能延时,当没有感应到声音或者没有感应到人了会延时10秒后自动把灯关了(继电器断开)。从而实现节能智能控制。当光线比较强时并且感应有声音或者感应到人时,继电器是不会吸合的。
7.当光线变暗并且连续感应到有声音或者感应到人时,会继续延时10秒哦,直到没有声音或者没有感应到人才会延时关闭继电器模拟关灯哦。
三、实物图

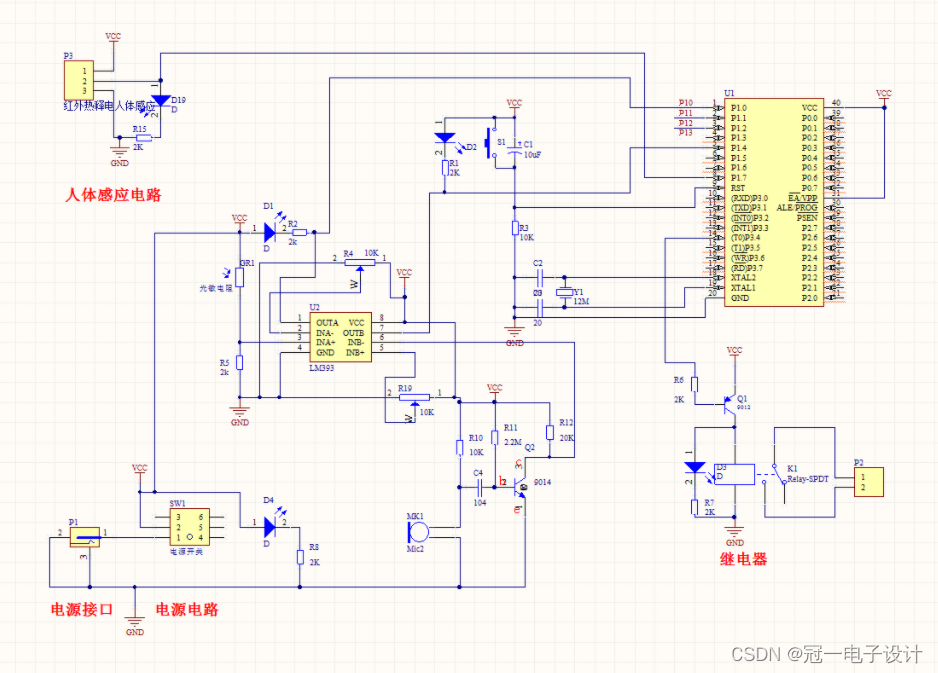

四、原理图

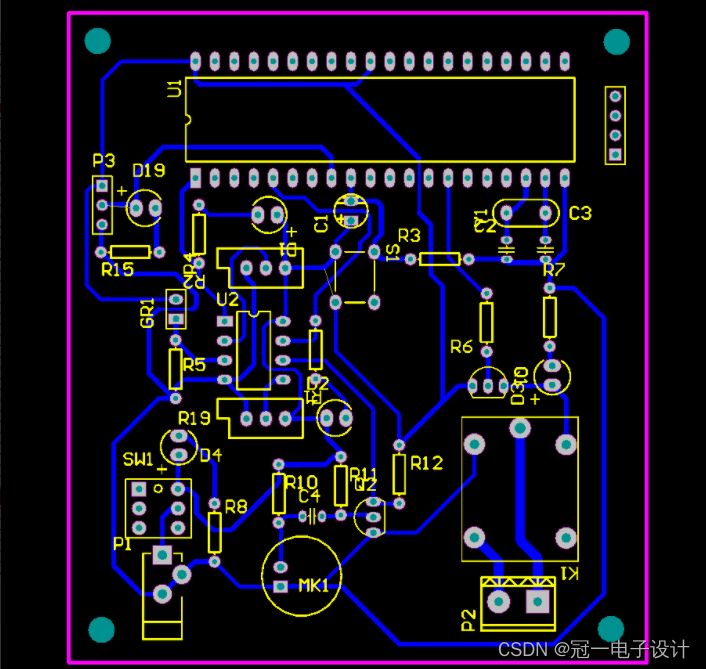

五、PCB图

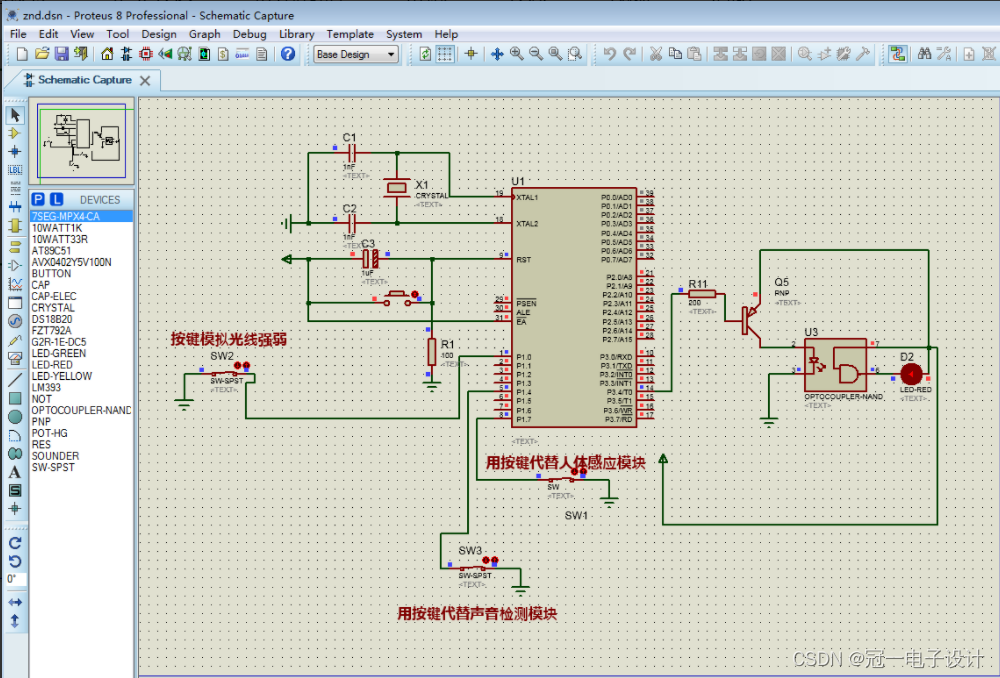

六、Proteus仿真

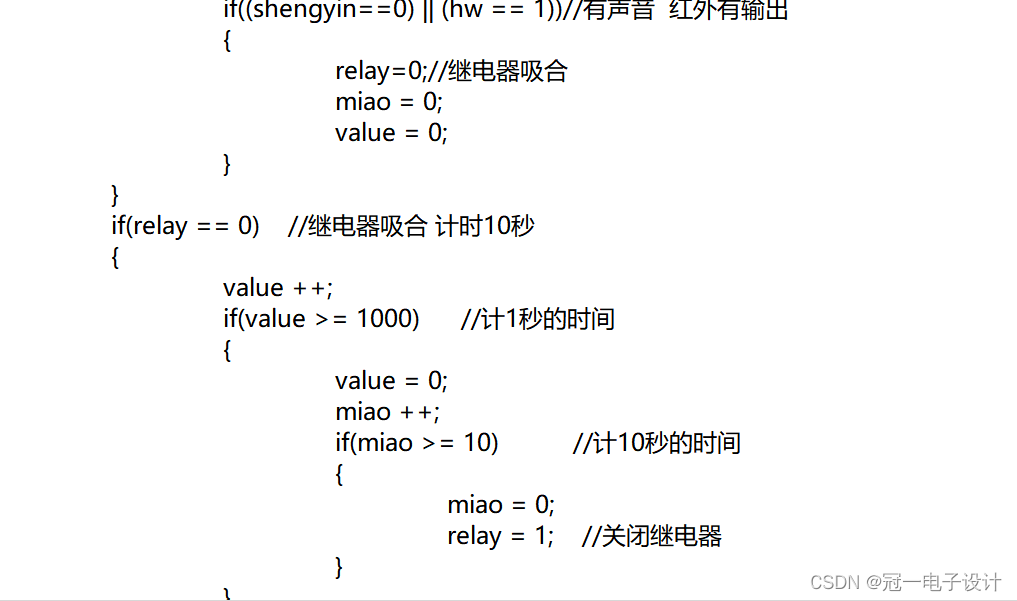

七、程序源码

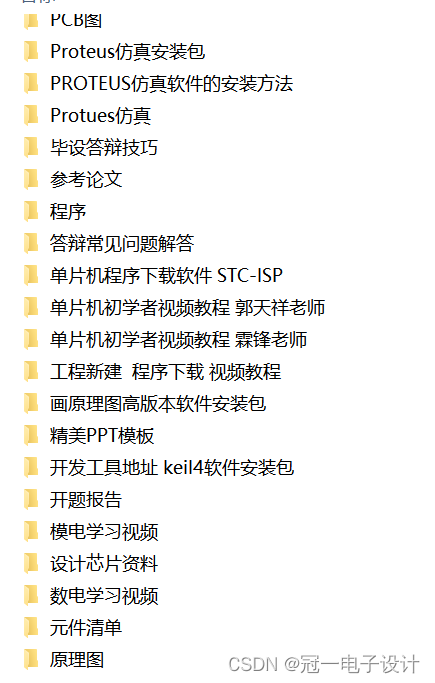

八、资料包括
需要完整的资料可以点击下面的名片,找我要资源压缩包的百度网盘下载地址及提取码。
