【Proteus仿真】【STM32单片机】水位检测系统

---

一、功能简介

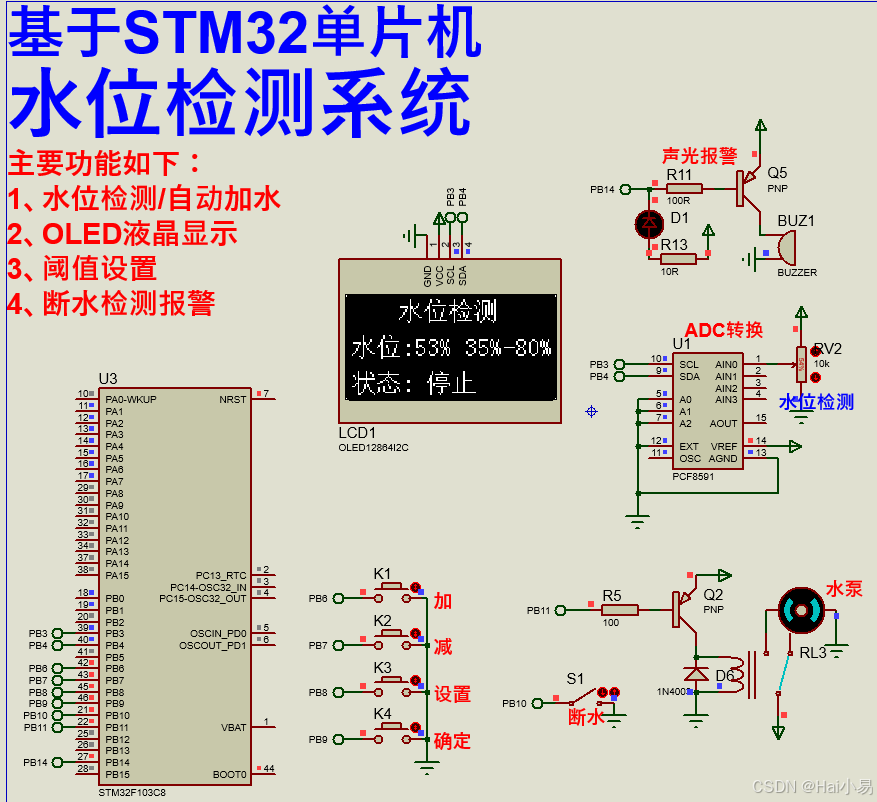

本项目使用Proteus8仿真STM32单片机控制器，使用按键、IIC OLED液晶、PCF8591 AD、有源蜂鸣器、水位传感器、继电器、水泵模块等。
主要功能：
系统运行后，OLED液晶显示检测水位，阈值和工作状态；
可通过K3键进入阈值设置模式，K1和K2调节，K4确定并退出；

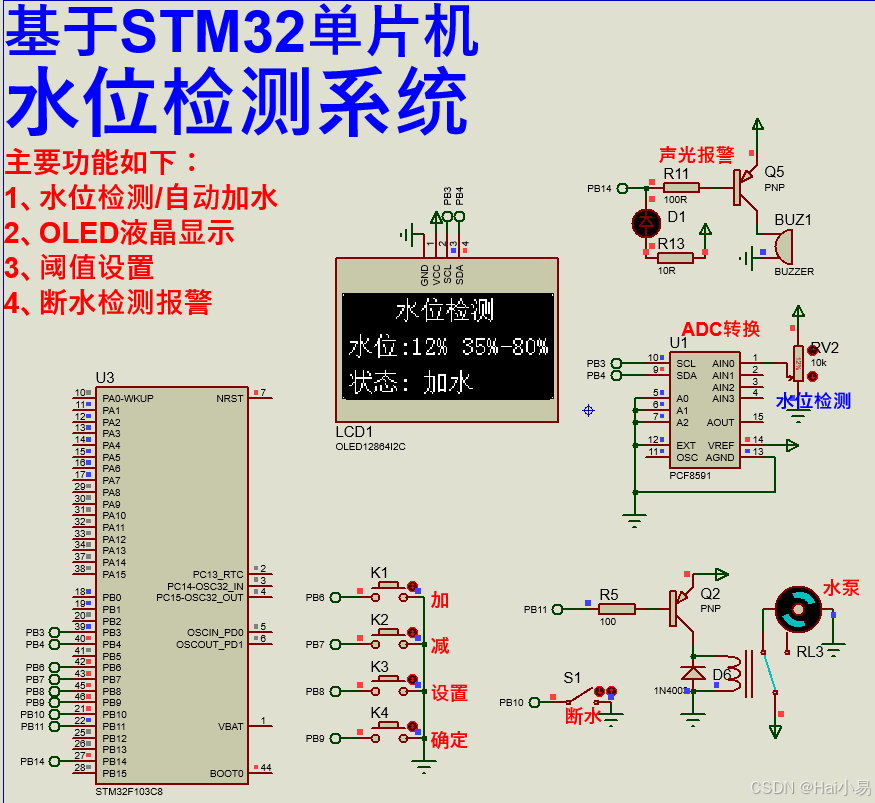

若水位低于下限，开启水泵加水；若水位到达上限，停止加水；

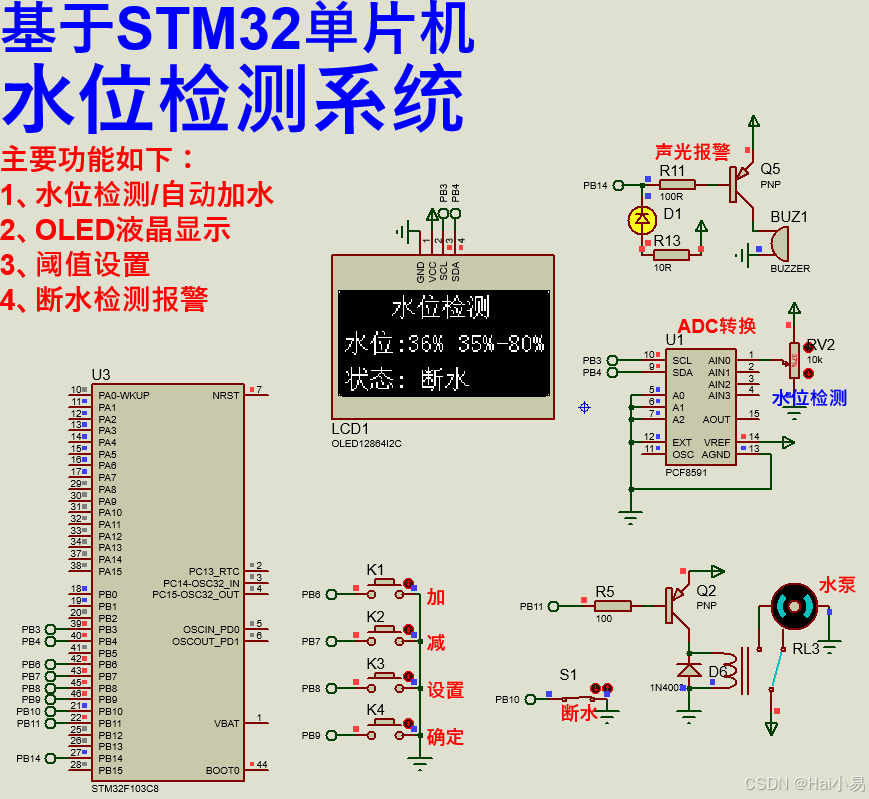

若过程中出现断水，则声光报警且停止加水；

---

二、软件设计

/*
作者：嗨小易（QQ技术交流群：570487280）

*/



//系统数据采集
void sys_data_get(void)
{
	while(1)
	{
		//获取水位
		sys_ctrl.level=pcf8591_read_adcvalue(0);
		sys_ctrl.level=cal_map(sys_ctrl.level,0,255,0,99);

		//断水检测
		if(WATER==0)sys_ctrl.water=1;
		else sys_ctrl.water=0;

		break;
	}
}

//系统数据显示
void sys_data_show(void)
{
	u8 buf[9];

	while(1)
	{
		if(sys_ctrl.mode==0)
		{
			//显示水位
			OLED_ShowNum(2*16+8*1,3,sys_ctrl.level,2,16);
			//显示水位阈值
			OLED_ShowNum(2*16+8*5,3,sys_ctrl.levell,2,16);
			OLED_ShowNum(2*16+8*9,3,sys_ctrl.levelh,2,16);
		}

		//断水显示
		if(sys_ctrl.water==1)
		{
			OLED_ShowCHinese(3*16,6,5);//断水
			OLED_ShowCHinese(4*16,6,0);
		}
		else//未断水
		{
			if(sys_ctrl.sta==0)//停止
			{
				OLED_ShowCHinese(3*16,6,8);//停止
				OLED_ShowCHinese(4*16,6,9);
			}
			else//加水
			{
				OLED_ShowCHinese(3*16,6,4);//加水
				OLED_ShowCHinese(4*16,6,0);
			}
		}

		//阈值设置模式位置闪烁
		switch(sys_ctrl.mode)
		{
			case 1://水位下限
				OLED_ShowString(2*16+8*5,3,"  ",16);
				OLED_ShowNum(2*16+8*5,3,sys_ctrl.levell,2,16);
				break;
			case 2://水位上限
				OLED_ShowString(2*16+8*9,3,"  ",16);
				OLED_ShowNum(2*16+8*9,3,sys_ctrl.levelh,2,16);
				break;
		}

		break;
	}
}

//系统参数设置
void sys_data_set(void)
{
	u8 key=0;

	key=KEY_Scan(0);
	//模式设置
	if(key==KEY3_PRESS)
	{
		sys_ctrl.mode++;
		if(sys_ctrl.mode>2)sys_ctrl.mode=1;
	}
	//在设置模式下，加
	else if(key==KEY1_PRESS)
	{
		switch(sys_ctrl.mode)
		{
			case 1://水位下限
				sys_ctrl.levell++;
				if(sys_ctrl.levell>99)sys_ctrl.levell=0;
				break;
			case 2://水位上限
				sys_ctrl.levelh++;
				if(sys_ctrl.levelh>99)sys_ctrl.levelh=0;
				break;
		}
	}
	//在设置模式下，减
	else if(key==KEY2_PRESS)
	{
		switch(sys_ctrl.mode)
		{
			case 1://水位下限
				sys_ctrl.levell--;
				if(sys_ctrl.levell<0)sys_ctrl.levell=99;
				break;
			case 2://水位上限
				sys_ctrl.levelh--;
				if(sys_ctrl.levelh<0)sys_ctrl.levelh=99;
				break;
		}
	}
	//确定
	else if(key==KEY4_PRESS)
	{
		sys_ctrl.mode=0;
	}
}

//系统功能控制
void sys_fun_ctrl(void)
{
	//正常模式
	if(sys_ctrl.mode==0)
	{
		//如果断水，声光报警，关闭加水装置
		if(sys_ctrl.water==1)
		{
			RELAY=1;
			beep_alarm(4,2000);
		}
		//没有断水
		else
		{
			//如果缺水，开启加水
			if(sys_ctrl.level<sys_ctrl.levell)
			{
				RELAY=0;
				sys_ctrl.sta=1;
			}
			//如果到达水位，停止加水
			else if(sys_ctrl.level>=sys_ctrl.levelh)
			{
				RELAY=1;
				sys_ctrl.sta=0;
			}
		}
	}
}

//应用控制系统
void appdemo_show(void)
{
	u8 i=5;
	sys_parm_init();//系统参数初始化
	KEY_Init();
	BEEP_Init();
	ctrl_pin_init();
	pcf8591_init();
	while(i--)
	{
		//获取水位
		sys_ctrl.level=pcf8591_read_adcvalue(0);
		sys_ctrl.level=cal_map(sys_ctrl.level,0,255,0,99);
		delay_ms(100);
	}
	OLED_Init();
	sys_open_show();//系统开机显示

	while(1)
	{
		sys_data_get();//系统数据采集
		sys_data_show();//系统数据显示
		sys_data_set();//系统参数设置
		sys_fun_ctrl();//系统功能控制
	}
}

---

三、实验现象

B站演示视频：https://space.bilibili.com/444388619
