8086学习（四）中断



为什么要用IO接口？

答：四个不匹配：速平格时，就这样记了，没法记的。针对这几个不匹配，用不同的方法，例如设置缓冲以匹配速度，设置电平转换电路，设置格式转换电路，设置时序控制电路等

缓冲器与锁存器各用在什么地方？

很显然了，缓冲器用于总线上，起到缓冲作用，提高总线驱动能力(电平匹配)

锁存器具有暂存数据的能力，

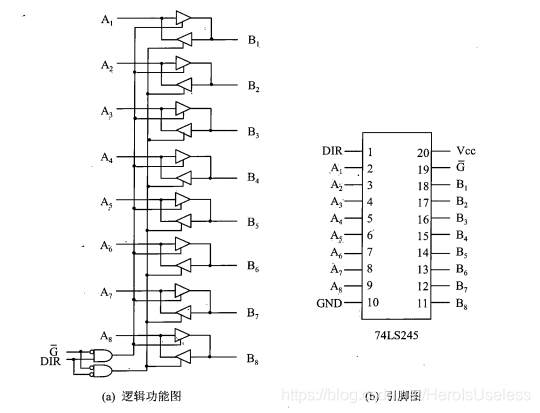

缓存器74L245的工作原理大致是就好像仅仅给总线设置了一个开关，当然，他有提高电平(总线驱动能力的作用)

大致就是如此了。1G和2G各分一半，三态门被描述为三态缓冲单元。这是74L244，74L245支持双态传送：

问：什么是IO端口？

答：传送信息时，要传送三大信息：数据信息，状态信息和控制信息，会送入不同寄存器中，通常叫这些寄存器和它们的控制电路统称为I/O端口。这就是IO，主要就是寄存器。一般接口电路可设置数据端口，状态端口，命令端口，这些都是端口。

两种编址方法：存储器影像寻址方式，在8086CPU中一般采用I/O单独编址方式。

总线的知识点比较少，CPU与外设的传输方式主要有三种：程序控制方式，中断方式，DMA方式。

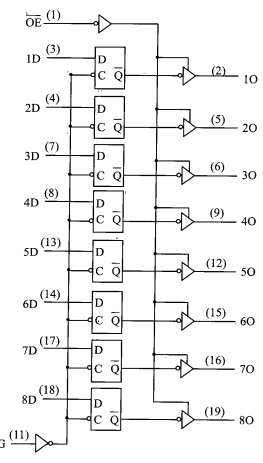

这是锁存器示意图：

问：什么是总线？

将各个部件之间传送信息的公共通路称为总线。总线分三类：片级总线(由芯片脚引出的总线)，系统总线(各个板卡之间的插槽，线)，外部总线(通信总线，例如USB线)。

简要介绍一下各总线吧，

PC总线，最开始的总线，也是超多的接口不必说，ISA总线，PC升级兼容线，ISA总线传输率仍然也就是4G水平，PCI总线来了，5G水准，拉线够长。

问：给中断一个简单定义吧，一直没有什么定义。

答：由于微处理器内部事件或外部请求，引起CPU暂停正在运行的程序，转而执行请求中断的外设(或内部

的中断服务子程序，中断服务程序执行完毕，再返回被中止的程序，这一过程称为中断。

可屏蔽中断有INTR引入，在未响应之前一直处于高电平。可由INTA#屏蔽。

不可屏蔽中断由NMI引入，上升沿之后维持两个时钟周期的高电平有效。

CLI，清除中断标志位，STI，设置中断标志位

INT n，立即触发中断类型号代表的指令。

对于外部硬件可屏蔽中断而言CPU在每条指令的最后一个T周期去检测INTR引脚。

中断入口地址也就是程序地址，中断向量就是中断序号，内存中专门开辟的一个区域。

CPU相应中断有三个条件：外设提出中断申请，本中断位未屏蔽，中断允许。

可屏蔽中断处理过程可分为以下：

中断请求，中断响应，保护现场，转入执行中断服务子程序，恢复现场中断返回。

CPU在响应外部中断，到转入中断服务子程序这一过程中先从数据总线上读取中断类型号，存入内部暂存器，将标志寄存器PSW入栈并清空if，屏蔽其他中断，保护断点，入栈IP和CS，找到中断向量表，执行程序，这里它没有保护普通寄存器。需要自己存入普通寄存器，其实当参数用的话，根本不用存。中断服务结束后，弹出PSW，IP和CS，继续主程序的执行。

这里有一个问题是，进入中断后，CPU自动屏蔽中断，如果实现中断嵌套，就要自己开中断STI。

8086中断源分为中断和异常，外部叫中断(外中断，硬中断)，内部叫异常(内中断，软中断)，中断是由硬件引起的。

中断分为可屏蔽中断和不可屏蔽中断

异常分为故障(除0)，陷阱(INT n)，中止(严重故障，多编程出错)

INTR类型码从20H到0FFH，内中断是从0开始的一部分。

8086在主存最低段存有1K字节的中断向量表，保持256个中断服务入口地址。

门描述符是用来描述控制转移的入口点，任务内特权级的改变和任务间的切换都是通过门描述符实现的。

任务门用于任务之间切换，中断门和陷阱门是用来描述中断和异常的入口。门描述符用于高阶CPU了，8086直接获得地址。

IDT中获取对应的门描述符，看来是存在IDT中。保护模式中断的话，也是一样的。。。

中断表每个类型号占4字节，高2字节存放中断入口地址的段地址，低2字节存放段内偏移地址。

建立中断向量表

PUSH ES

MOV AX, 0

MOV ES, AX

MOV DI, 54H ；15*4

MOV AX, OFFSET POUT15

CLD

STOSW ；把AX存储的东西存入DI的地址中

MOV AX, SEG ROUT15 ; 哇真巧

STOSW

POP ES

不可屏蔽中断自动获得中断类型号2

除0获得0，溢出获得4

单步中断获得1，断点中断获得3

可屏蔽中断是数据总线往里边送。当然了，CPU先发出两个INTA#信号。

收到第二个信号后，才通过数据线开送。



每天一个小知识点：

LOOP汇编指令由CX指定循环多少次。

IN AL,21H；表示从21H端口读取一字节数据到AL

JZ表示零标志为1就跳转

Test命令将两个操作数进行逻辑与运算，并根据运算结果设置相关的标志位。但是，Test命令的两个操作数不会被改变。运算结果在设置过相关标记位后会被丢弃。

INC 指令功能 目标操作数+1 INC指令只有1个操作数,它将指定的操作数的内容加1,再将结果送回到该操作数。INC指令将影响SF,AF,ZF,PF,OF标志

cld相对应的指令是std，二者均是用来操作方向标志位DF（Direction Flag）。cld使DF 复位，即是让DF=0，std使DF置位，即DF=1.这两个指令用于串操作指令中。通过执行cld或std指令可以控制方向标志DF，决定内存地址是增大（DF=0，向高地址增加）还是减小（DF=1，向地地址减小）。

STOSB、STOSW和STOSD指令：把AL/AX/EAX的内容存储到EDI指向的内存单元中
