DPDK基础

一、简介

1、DPDK 是 Data Plane Development Kit的缩写；简单来说，DPDK应用程序运行在操作系统的User Space，利用自身提供的数据平面库来收发包处理，绕过了 Linux 内核协议栈对数据包处理过程，以提升报文处理效率。

一句话总结：DPDK可以将用户态的数据不经过内核直接转发到网卡，同样网卡数据也不经过内核直接映射到用户态内存实现加速目的。

2、DPDK网络协议处理过程：

DPDK针对Intel网卡实现了基于轮询方式的PMD（Poll Mode Drivers）驱动，这个驱动由API、用户空间运行的驱动程序构成，该驱动使用无中断方式直接操作网卡的接收和发送队列（除了链路状态通知仍必须采用中断方式以外）。PMD从网卡上接收到数据包后，会直接通过DMA方式传输到预分配的内存中，同时更新无锁环形队列中的数据包指针，不断轮询的应用程序很快就能感知收到数据包，并在预分配的内存地址上直接处理数据包。

3、DPDK核心思想：

（1）通过UIO技术将报文拷贝到应用空间处理；

（2）通过大页内存，降低cache miss ，提高命中率，进而cpu访问速度；

（3）通过CPU亲和性，绑定网卡和线程到固定的core，减少cpu任务切换；

（4）通过无锁队列，减少资源竞争。

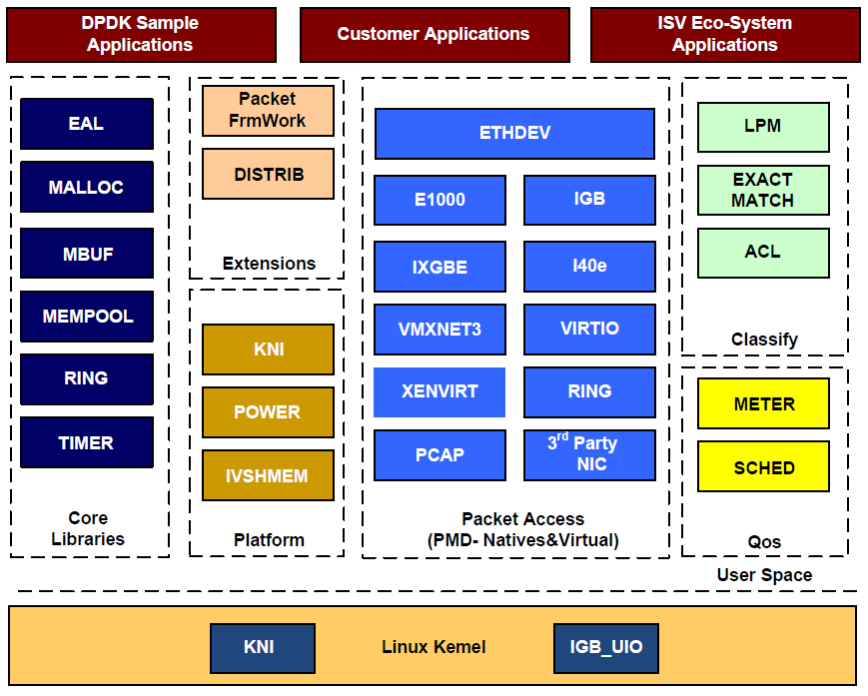

4、DPDK框架结构（如下：）

二、DPDK安装

1、安装网卡驱动、升级网卡固件

  1）Mellanox官网下载对应OS的Mellanox驱动： Linux InfiniBand Drivers

  2）安装网卡驱动，执行如下命令：

       #  cd  /root/MLNX_OFED_LINUX-5.5-1.0.3.2-ubuntu20.04-aarch64

       #  ./mlnxofedinstall

       #  /etc/init.d/opnibd restart

       #  reboot

 4）升级网卡固件：可从华为官网下载同型号网卡同系统下的固件版本直接安装。

2、DPDK安装：

1）安装DPDK依赖包和构建工具：

apt-get install cmake*

apt-get install *numa*

apt-get install libelf-freebsd-dev

apt-get install libelf-dev

apt-install ninja-build*

apt-get install meson*

2）编译安装DPDK：

tar -xJf dpdk-20.11.1.tar.xz

cd dpdk-stable-20.11.1

meson -Dexamples=all -Dmax_numa_nodes=1 build

ninja -C build

ninja -C build install

3）验证安装是否成功：

   pkg-config --variable pc_path pkg-config

   pkg-config --modversion libdpdk

4）内存大页配置：

a、检查OS Hugepagesize情况：

#  cat /proc/meminfo | grep Huge

b、设置内存大页大小和页面数：

#  vim /etc/default/grub   //修改ubuntu中得grub参数

    GRUB_CMDLINE_LINUX="transparent_hugepage=never  default_hugepagesz=32M  hugepagesz=32M  hugepages=256 "

#  update-grub  （让grub修改生效）

#  reboot

#   cat /proc/cmdline  （确认grub参数是否生效）

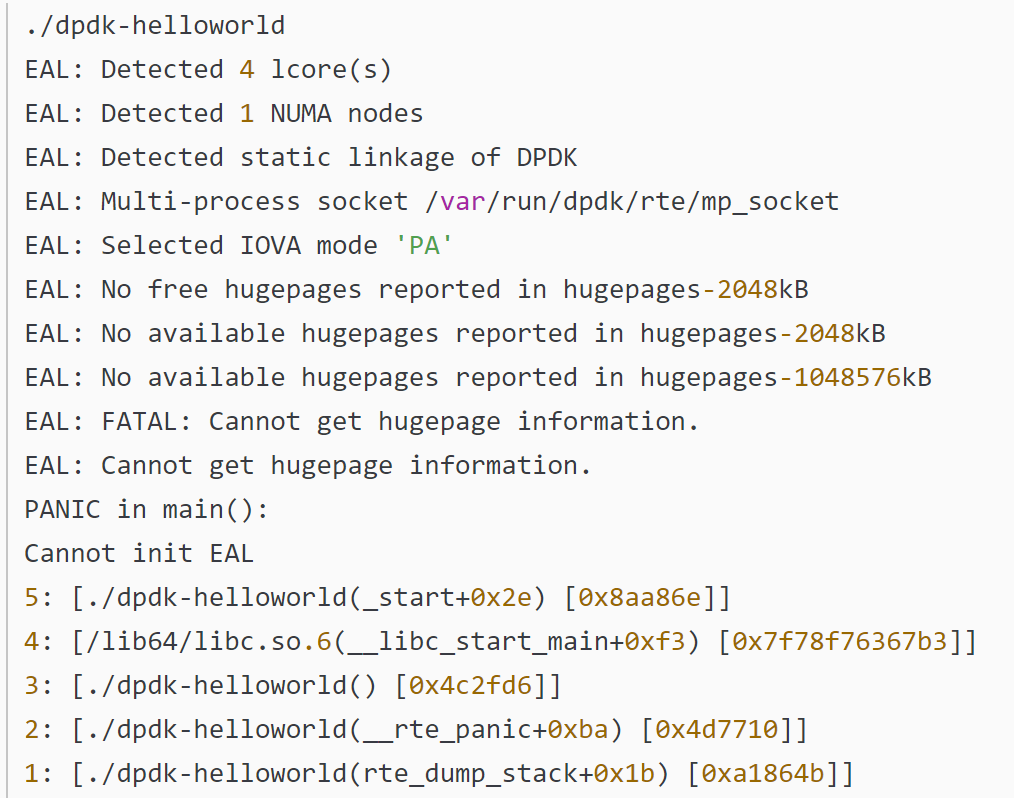

5）运行测试，运行 ./build/examples/dpdk-helloworld  ，如下所示：

三、加载驱动

1、VFIO

VFIO是一个可以安全地把设备I/O、中断、DMA等暴露到用户空间（userspace），从而可以在用户空间完成设备驱动的框架。用户空间直接设备访问，虚拟机设备分配可以获得更高的IO性能，依赖于IOMMU、vfio-pci；相比于UIO，VFIO更为强健和安全。

1）挂载vfio-pci驱动

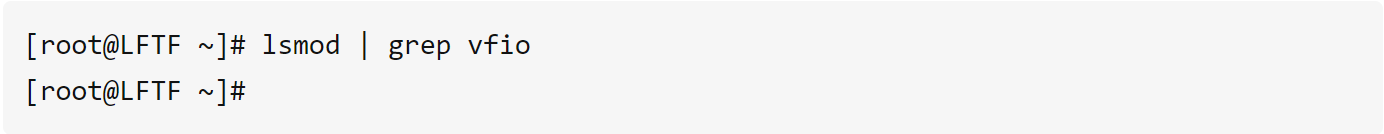

a）查看是否已经挂载vfio-pci驱动：

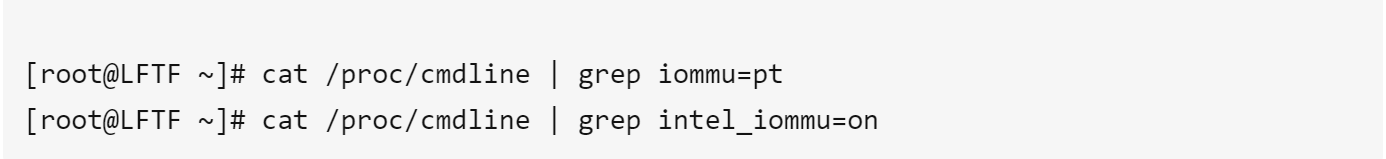

未查询到，修改grub配置，开启vfio支持，检查GRUB配置：（内核需要配置支持Intel® VT-x、VT-d，内核通过如下命令查看）

没发现则需要添加：

#vim /etc/default/grub

   GRUB_CMDLINE_LINUX="transparent_hugepage=never  default_hugepagesz=32M  hugepagesz=32M  hugepages=256   intel_iommu=on iommu=pt"

# update-grub  （让grub修改生效）

# reboot

#  cat /proc/cmdline  （确认grub参数是否生效）

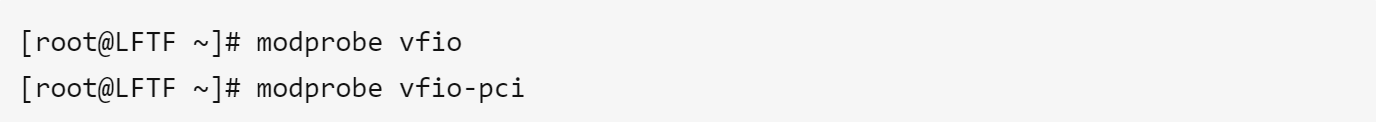

b）加载vfio-pci驱动：

查看网卡驱动是否加载成功：</
