光纤绝对式和光纤增量式编码器的区别

(一) 什么是编码器?

编码器可用作旋转角度的光学或机械传感器。因此,它们可以在有或没有接触点的情况下工作的测量单位。例如,光学编码器纯粹以视觉方式工作。

在大多数情况下,传感器提供数字输出信号。这些输出信号在评估器件的传感器线末端进行解码。

从原理上讲,光纤旋转位置传感器是用于测量轴的位置的角度测量器。它们基于纯光学的被动传感器和一个控制器。此外,使用机械旋转位置传感器可以测量长度、位置、转速和加速度。

(二)光纤绝对式和光纤增量式编码器

1.二者区别

在增量式和绝对式旋转位置传感器之间存在一些相关差异,这些差异主要影响其工作过程

【增量式旋转位置传感器】对每个运动步骤都产生一个脉冲。它们通过在旋转盘上计数条纹和划分周期来实现。与此同时,它们仅能检测变化信息。增量式旋转位置传感器无法存储当前位置,需要借助控制器实现。如果需要获取当前位置,就需要将设备移动到初始位置或参考位置。与绝对式旋转位置传感器相比,增量式设备更具成本效益,结构更简单。通常情况下,尽管需要额外的计数器、硬件和软件,这一点仍然成立。

与增量式旋转位置传感器相比,【绝对式编码器】始终知道其当前位置。这一点对于工具机和数控加工中心尤为重要和有利。例如,如果设备在停电期间仍在运行,那么可以轻松地恢复操作。这可以节省大量资金和时间,特别是在关联的传送线路上。

此外,伺服电机也需要绝对式运动。绝对式旋转位置传感器配备了一个编码盘,其轨道数量取决于分辨率。例如,当角度分辨率为13位时,同时会检测和评估13个轨道。通过插值技术,可以实现更高的分辨率。

此外,绝对式旋转位置传感器还可以区分为单圈绝对式和多圈绝对式。单圈绝对式只能捕捉轴的一个完整旋转周期。输出码在每次新的旋转周期中会重复。然而,如果在捕捉范围内存在多个旋转周期,则需要多圈绝对式传感器

2. 宏集Mcironor的光纤编码器

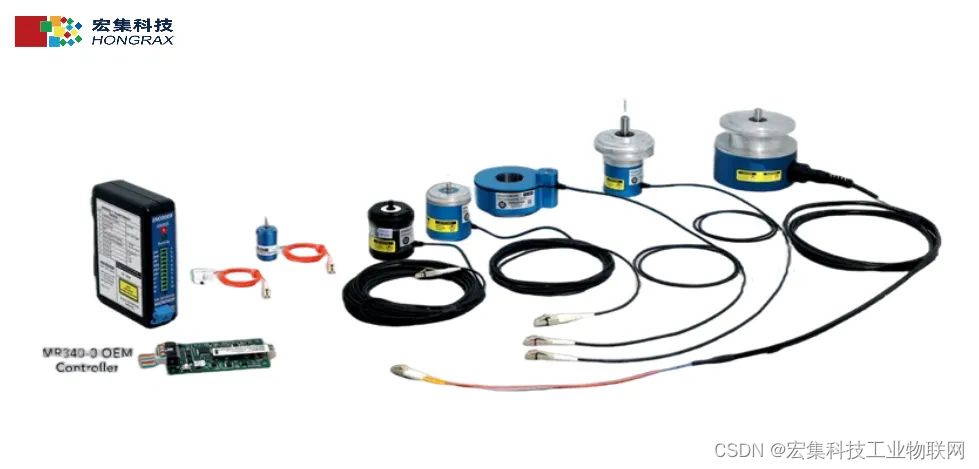

宏集Micronor提供多种类型的光纤编码器。这些型号包括HJ-MR330和HJ-MR430。光纤编码器配备了不同类型的连接光纤,一种是玻璃光纤,一种是POF光纤。【HJ-MR330】适用于编码器和控制器之间距离较远的情况;而由于其小巧的尺寸,【HJ-MR430】特别适用于空间有限的系统。

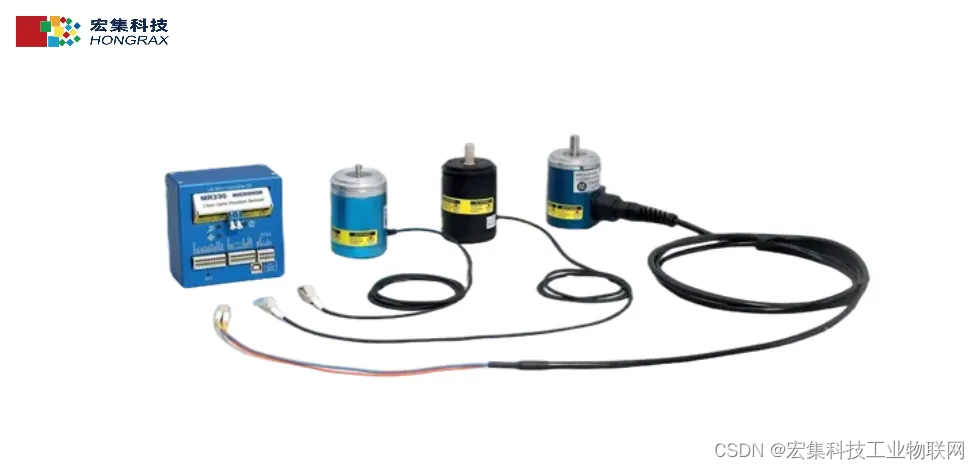

此外,宏集Micronor还提供多种不同类型的增量式编码器。每个型号几乎都可以根据个体需求进行定制。产品组合中有无金属的型号,也有非常坚固的型号。此外,还提供部分高分辨率的增量式编码器。

增量式和绝对式编码器之间存在一些区别,对于我们认识各自的工作流程和应用要求来说非常重要。希望上述文章可以为您解答困惑。
