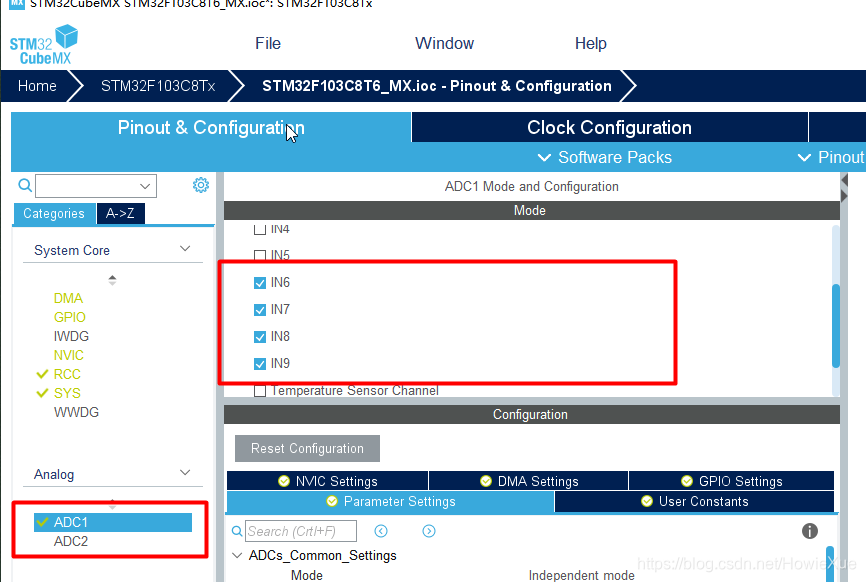

1、选择ADC1/ADC2的channel：

进入正文：打开CubeMX工程，选择好芯片时钟，然后开始配置ADC & DMA：
根据具体需要，这里举例选择ADC1的IN6 - IN9
在这里插入图片描述

2、配置ADC Setting参数：

在parameter settings中，主要配置ADC多路采集参数：

Mode 模式：独立采集
Scan Conversion Mode 扫描模式：ENABLE
Continuous Conversion Mode 连续转换模式：ENABLE

在这里插入图片描述

3、配置多路通道采集及顺序

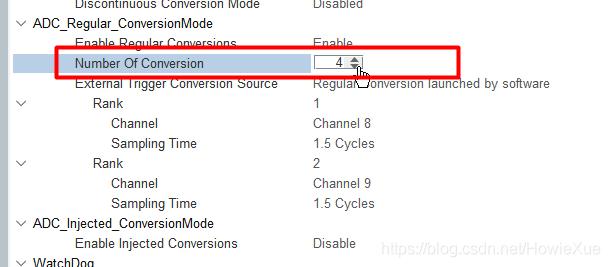

配置有多少路ADC，这里是IN6-IN9，共4路
在这里插入图片描述

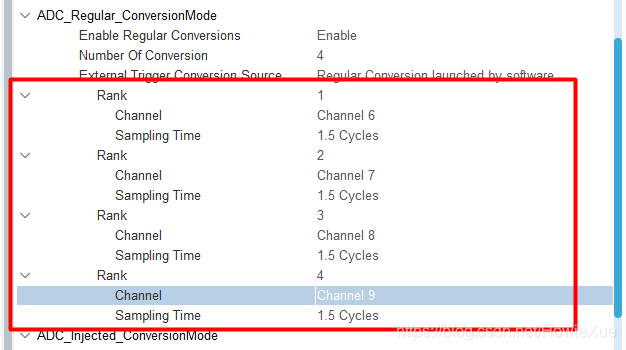

根据RANK1-4 配置采集顺序：其余保持默认
在这里插入图片描述

4、配置DMA

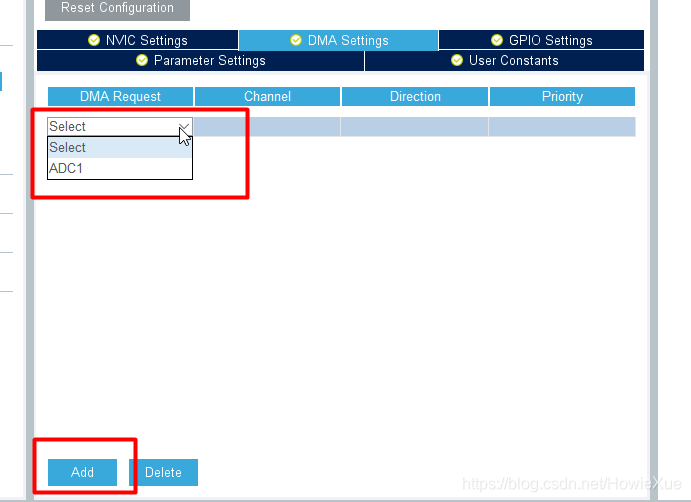

在ADC Configuration 参数选择DMA Settings, 点击Add，然后选择所用的ADC：

在这里插入图片描述

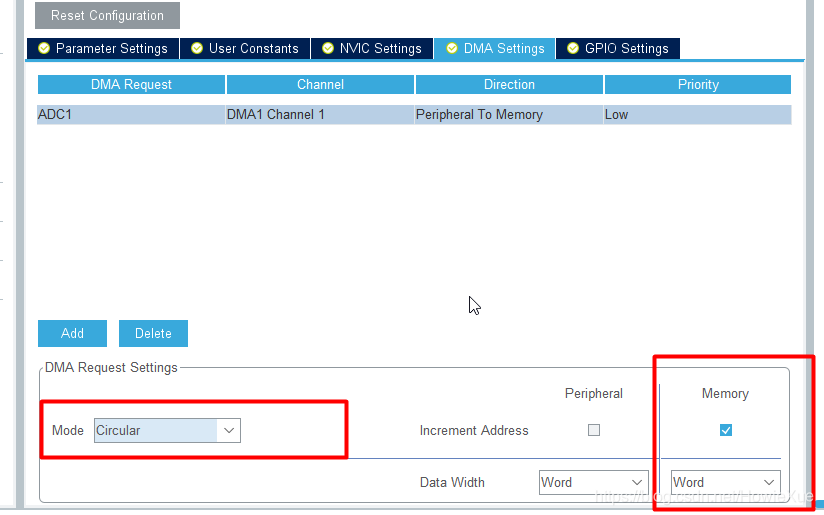

然后，针对ADC1对应的DMAChannel 1，

配置下DMA模式为Circular，既循环更新数据，否则默认的Normal模式触发后只执行一次，
配置自增地址为Memory方式，并选择word或half word，这里选择word，是因为我程序里定义uint32_t 的数组来存储多路ADC数据的，占用四个字节既选择word

在这里插入图片描述

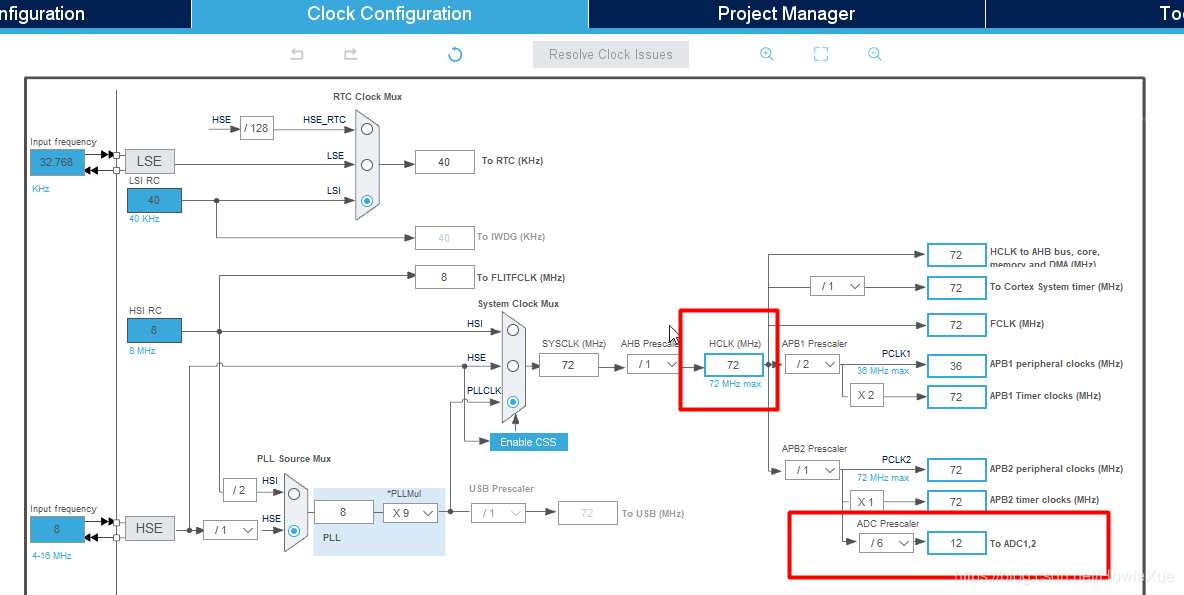

生成代码前要检查下时钟配置是否正常：

ADC Prescaler 这里为6，时钟为12M，最大不能超出14M
在这里插入图片描述

5、生成代码，修改代码：

Generate code后，在定义一个全局数组给到DMA来存储ADC多路数据，

例如：
uint32_t ADC1_Value_DMA[4];
在这里插入图片描述

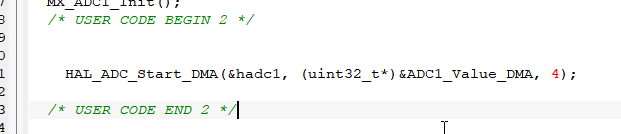

在使用之前，需要start DMA传输，这里在main() 初始化ADC之后就开始，加入代码：

HAL_ADC_Start_DMA(&hadc1, (uint32_t*)&ADC1_Value_DMA, 4);

这里的最后一次参数4是代表有4路
在这里插入图片描述

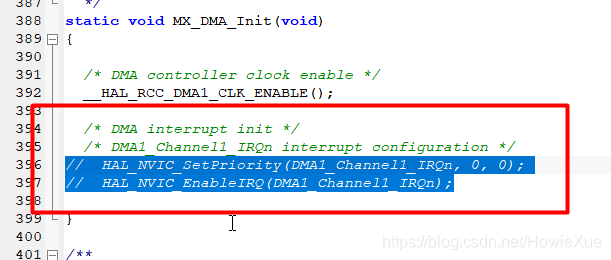

还需要把DMA的中断注释掉，否则会一直进中断，因为我用了FreeRTOS，如果不注释会导致FreeRTOS运行异常，感觉这里DMA中断其实没有啥用，因为数据已经配置好了会实时更新到memory里，但CubeMx默认给Enable

在这里插入图片描述

6、使用DMA传输的ADC数据：

这样Debug运行起来，DMA就会不断的往ADC1_Value_DMA[]数组中更新RANK1-RANK4，既ADC1 IN6-IN9的采样数据，

可以增加log 代码，Debug打印出来，或live watch里查看：

      float Channel_6 = (float)(ADC1_Value_DMA[0]&0xFFF)*3.3/4096;
      float Channel_7 = (float)(ADC1_Value_DMA[1]&0xFFF)*3.3/4096;
      float Channel_8 = (float)(ADC1_Value_DMA[2]&0xFFF)*3.3/4096;
      float Channel_9 = (float)(ADC1_Value_DMA[3]&0xFFF)*3.3/4096;

      printf("Star measure ADC1 channel 6-9\r\n");
      printf("ADC1 Channel_6 Count: %d,   voltage: %f \r\n",ADC1_Value_DMA[0],Channel_6);
      printf("ADC1 Channel_7 Count: %d,   voltage:  %f \r\n",ADC1_Value_DMA[1], Channel_7);
      printf("ADC1 Channel_8 Count: %d,   voltage:  %f \r\n",ADC1_Value_DMA[2], Channel_8);
      printf("ADC1 Channel_9 Count: %d,   voltage:  %f \r\n",ADC1_Value_DMA[3], Channel_9);

在这里插入图片描述

附ADC初始化函数作为参考：

static void MX_ADC1_Init(void)
{

  /* USER CODE BEGIN ADC1_Init 0 */

  /* USER CODE END ADC1_Init 0 */

  ADC_ChannelConfTypeDef sConfig = {0};

  /* USER CODE BEGIN ADC1_Init 1 */

  /* USER CODE END ADC1_Init 1 */
  /** Common config
  */
  hadc1.Instance = ADC1;
  hadc1.Init.ScanConvMode = ADC_SCAN_ENABLE;
  hadc1.Init.ContinuousConvMode = ENABLE;
  hadc1.Init.DiscontinuousConvMode = DISABLE;
  hadc1.Init.ExternalTrigConv = ADC_SOFTWARE_START;
  hadc1.Init.DataAlign = ADC_DATAALIGN_RIGHT;
  hadc1.Init.NbrOfConversion = 4;
  if (HAL_ADC_Init(&hadc1) != HAL_OK)
  {
    Error_Handler();
  }
  /** Configure Regular Channel
  */
  sConfig.Channel = ADC_CHANNEL_6;
  sConfig.Rank = ADC_REGULAR_RANK_1;
  sConfig.SamplingTime = ADC_SAMPLETIME_1CYCLE_5;
  if (HAL_ADC_ConfigChannel(&hadc1, &sConfig) != HAL_OK)
  {
    Error_Handler();
  }
  /** Configure Regular Channel
  */
  sConfig.Channel = ADC_CHANNEL_7;
  sConfig.Rank = ADC_REGULAR_RANK_2;
  if (HAL_ADC_ConfigChannel(&hadc1, &sConfig) != HAL_OK)
  {
    Error_Handler();
  }
  /** Configure Regular Channel
  */
  sConfig.Channel = ADC_CHANNEL_8;
  sConfig.Rank = ADC_REGULAR_RANK_3;
  if (HAL_ADC_ConfigChannel(&hadc1, &sConfig) != HAL_OK)
  {
    Error_Handler();
  }
  /** Configure Regular Channel
  */
  sConfig.Channel = ADC_CHANNEL_9;
  sConfig.Rank = ADC_REGULAR_RANK_4;
  if (HAL_ADC_ConfigChannel(&hadc1, &sConfig) != HAL_OK)
  {
    Error_Handler();
  }
  /* USER CODE BEGIN ADC1_Init 2 */

  /* USER CODE END ADC1_Init 2 */

}
