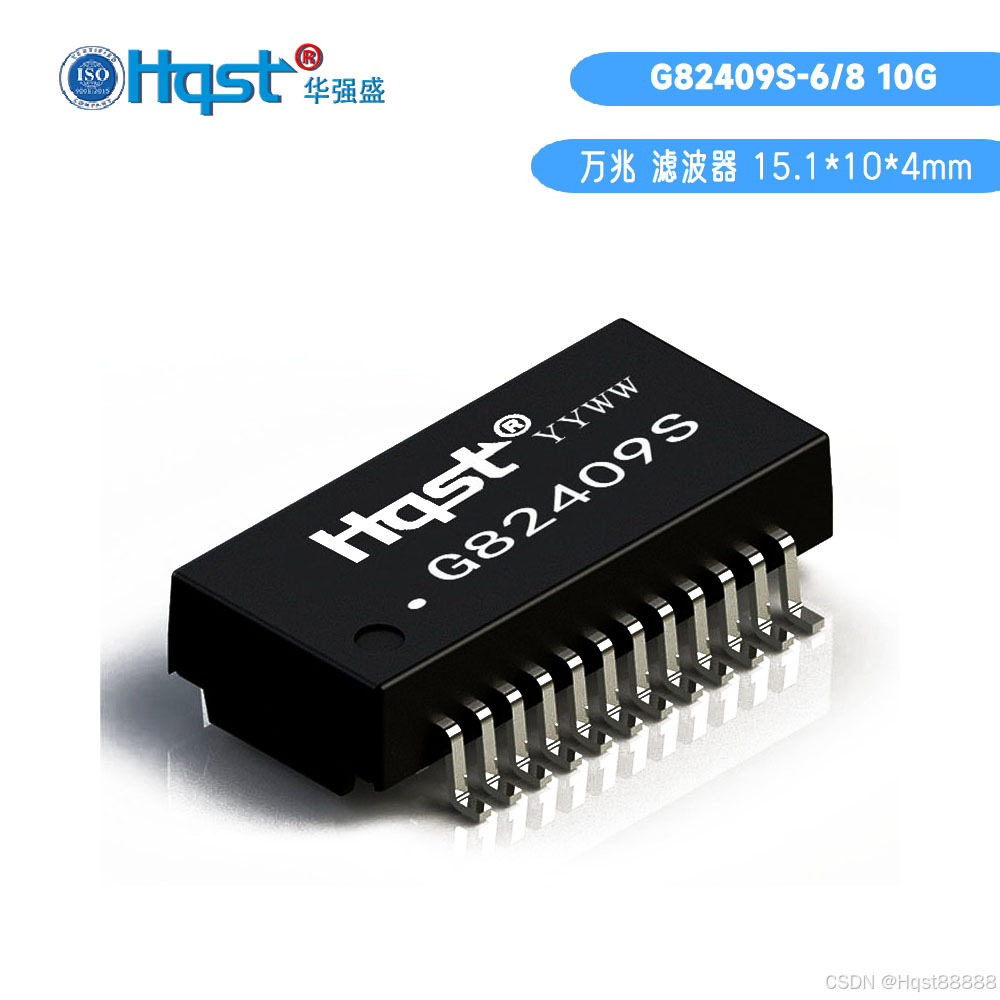

万兆网络变压器的工作原理

1. 电磁感应与信号传输：万兆网络变压器有初级绕组和次级绕组。当电信号以交变电流形式通过初级绕组时，根据电磁感应原理，会在初级绕组周围产生交变磁场。这个交变磁场会穿过次级绕组，依据法拉第电磁感应定律，在次级绕组中就会感应出电动势，从而将信号从初级侧传输到次级侧，实现了信号在不同电路之间的传递。
2. 信号隔离：由于初级绕组和次级绕组之间没有直接的电气连接，只是通过磁场进行耦合，所以能够实现信号的隔离。比如外部网线传来的信号先进入网络变压器的初级侧，经过磁场耦合到次级侧后再传输到 PHY 芯片等设备，这样即使外部有异常的高电压等情况，也不会直接传导到内部设备，保护了 PHY 芯片等免受损坏，同时也能防止设备内部的信号干扰反馈到外部网络。
3. 阻抗匹配：在网络通信中，不同设备或线路的阻抗可能不同，如果直接连接会导致信号反射和损耗，影响传输质量。万兆网络变压器通过调整初级绕组和次级绕组的匝数比等参数，能够使信号源和负载之间的阻抗达到匹配状态，让信号可以更高效地传输，减少信号失真和反射，提高信号的传输效率和质量。
4. 共模干扰抑制：共模干扰是指在两条信号线上产生的幅度相等、相位相同的干扰信号。万兆网络变压器中的共模扼流圈（K 件）对共模信号呈现高阻抗，而对差模信号（即正常的数据信号）呈现低阻抗，允许差模信号顺利通过。当共模干扰信号经过共模扼流圈时，由于其产生的磁通在磁芯中相互叠加，导致共模扼流圈呈现很大的感抗，从而抑制了共模干扰信号的传输，保证了数据信号的纯净度。
5. 电磁兼容性增强：一方面，网络变压器能减少外部电磁干扰对内部信号传输的影响，通过隔离和滤波等作用，使内部信号传输更稳定。另一方面，也能降低设备内部产生的电磁辐射对外界的干扰，通过将内部产生的一些电磁干扰通过特定的电路和结构进行抑制和泄放，防止其通过网线等向外传播，确保整个网络环境的电磁兼容性。
