网络变压器POE方案计算方法及依据

首先：我们来熟悉几个公式

一，电阻过电流计算公式

 电流用I表示，电压用U表示，电阻用R表示

1，欧姆定律：I=U/R

2，串联电路：

      电流：I=I1=I2

      电压：U=U1+U2

      电阻：R=R1+R2

3，并联电路：

      电流：I=I1+I2

      电压：U=U1=U2

      电阻：总电阻的倒数等各并联电阻的倒数和

      R=R/N

4，电流，电压，电阻，功率的关系与计算公式

P=U2/R    P=I2/R

U=IR

P=UI

二，我们再来熟悉有关POE计算的相关参数

1，网络变压器产品线径及铜线过载电流（单线）

常见千兆百兆网络变压器应用铜线为 0.09 及0.1 铜线，及单线过载电流参考上图

0.09参考值 0.28 (以70度为依据）

0.1参考值  0.33

常见万兆网络变压器铜线为0.08，其单线过载电流为

0.08 参考值  0.23

2，POE供电电压，通常为48V 或24V 或12V

      功率P=电压U*电流I



三，我们再来理解解相关几个概念：

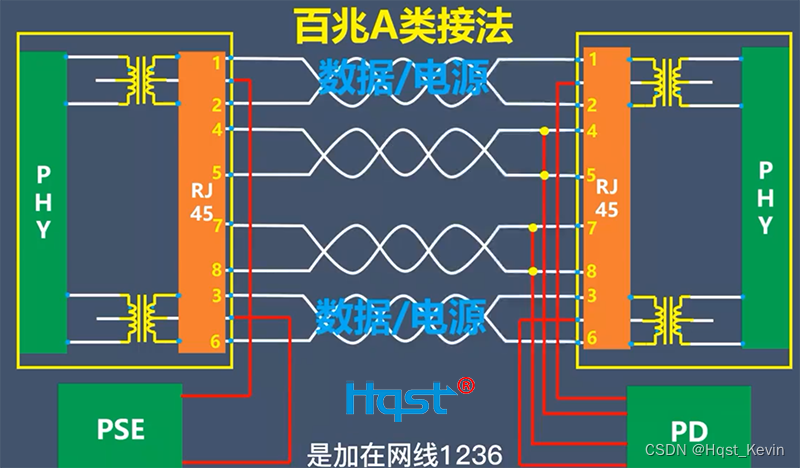

 1，POE供电由抽头进入，分两线传导至PD，则电流可为：线径允过电流*2

 2，千兆网络变压器可按UPOE方式供电，即两正两负两组供电，则供电电流可再*2

 3，2.5G线包工艺类千兆，4线并绕，抽头进入，分两线走电，故计算类千兆

 4，万兆网变由4线并绕改进为8线并绕，则供电线路再增2倍，则供电电流可再*2

 5，单线允过电流取70度上限值

      0.09为例：

      单线电流0.28

      单组电流：0.28*2=0.56A*48V=26W

      千兆UPOE电流：0.28*2*2=1.12A*48V=53.7W

      2.5G同千兆

      万兆：磁环尺寸不支持0.09，不计

     0.1为例：

     单线电流，0.33

     单组电流：0.33*2=0.66*48V=31W

     千兆UPOE电流：0.33*2*2=1.32A*48V=63.3W    (1.32A2*R)

      万兆：磁环尺寸不支持0.1线径，不计

      0.08为例：

      百兆千兆不采用，不计

      万兆：0.23*2（单组）*2（BT) * 2(8线并绕）=1.84A*48V=88W

     0.127为例：（如HX82484SP, 0.09/0.127)

     单线：0.48A

     单组（百兆）：0.48*2=0.96A*48V=46W

     双组（千兆）：0.48*2*2=1.92A*48V=92W

     万兆（8线）：磁环尺寸不支持该线径，不计



四，万兆POE特别情况：

       1，万兆网络生产工艺，8线并绕，会因磁环大小限制而只能一般采用0.08线径

        万兆：0.26*2（单组）*2（BT) * 2(8线并绕）=2.08A*48V=96W

        理论值可达96W之高，但实际应用中，POE 供电功率仅基本可达成60W左右，影响因素考虑如下：

       A, 拟因线圈各类综合阻值影响

       B，磁环加偏流后感抗影响

       C，高电流通过温升影响

    万兆60W实际使用过程中，我们会发现有以下几种情况发生：

     1，48V供电电压下，60W应没问题

      2，不同芯片应用，反应不同。实践中，博通芯片没有问题，迈威尔或其它家的芯片，一带载就会出现丢包情况，30分种后会逐渐稳定。

    3，大部分客户使用过程中可以通过，但实际还是要以客户的测试结果为准

五，POE网络变压器设计过程中，铜线为主要设计要点，除此，还应着重考虑的是磁环耐偏流能力，产品温升等，重点关注 磁环本身材料。

以上，即为POE网络变压器基本的设计和计算依据，谨此简要记录，以待后续不断完善
