【第7天】网络ACL包过滤概述、过滤原理、注意事项

1、ACL概述

ACL（Access Control List，访问控制列表）是用来实现数据包识别功能的。

ACL能用来干啥？
①包括率防火墙功能
②NAT功能（网络地址转换）
③QoS（服务质量）的数据分类
④路由策略和过滤
⑤按需拨号

简单来说：ACL是许多不同的规则组成的一张滤网，通过permit/deny的动作，来决定是抓取还是不抓取。

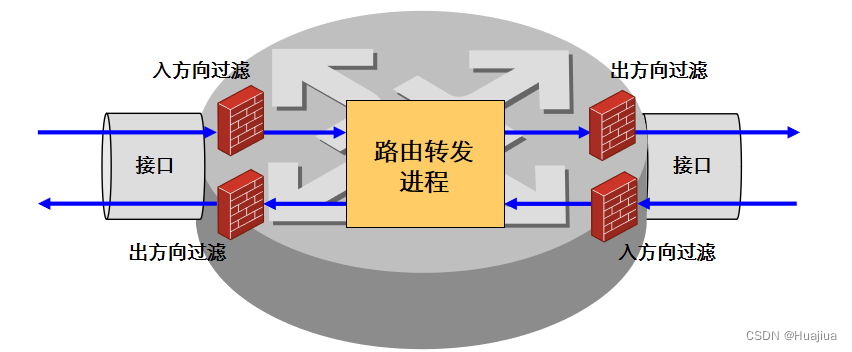

路由设备对进出接口的数据包逐个过滤，出入方向分别过滤。

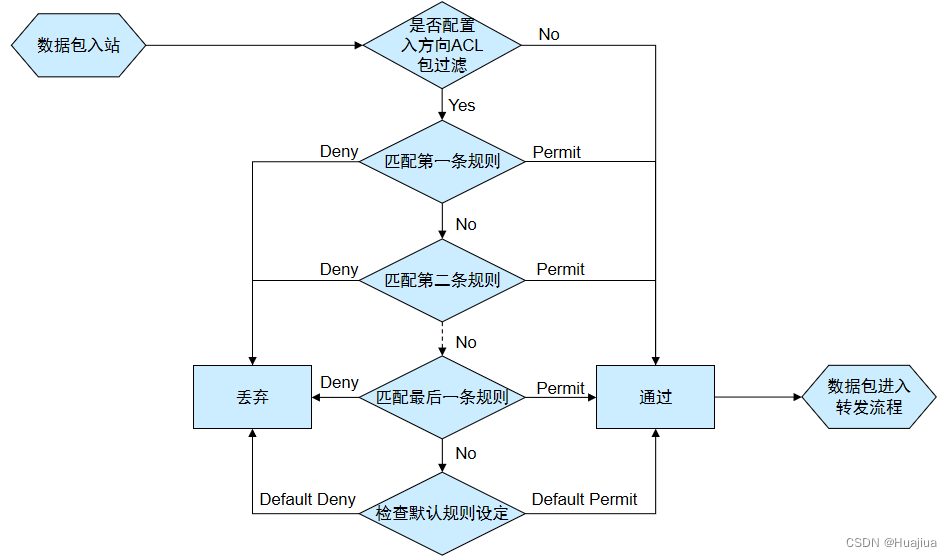

入场景：数据包到达入接口-没有配置直接permit，通过；如果配置了规则，则需要满足才能通过，规则并联关系。

例如下面三条ACL规则：

1. rule 5 permit source 192.168.1.1 0.0.0.255

2. rule 10 deny source 192.168.2.2 0.0.0.255

3. rule 15 deny
   rule是规则关键字，后面的数字5，10，15是规则编号， source是指根据源来进行过滤的192.168.1.1是IP地址，0.0.0.255是通配符。

通配符不是子网掩码！！！！！！11！！！！！！！！！！！！！！！！

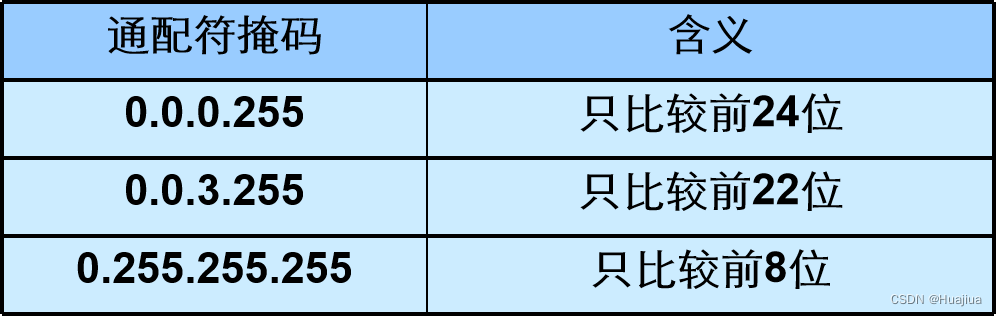

通配符：
0表示对应位须比较
1表示对应位不比较，比如：

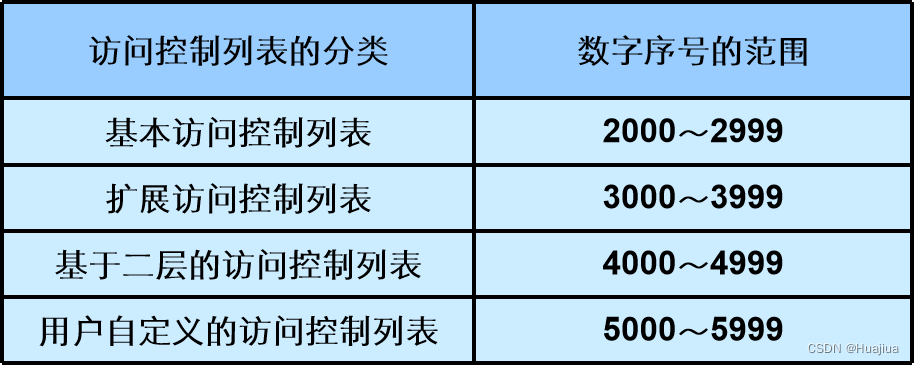

通过数字来给访问控制列表编号，便于维护

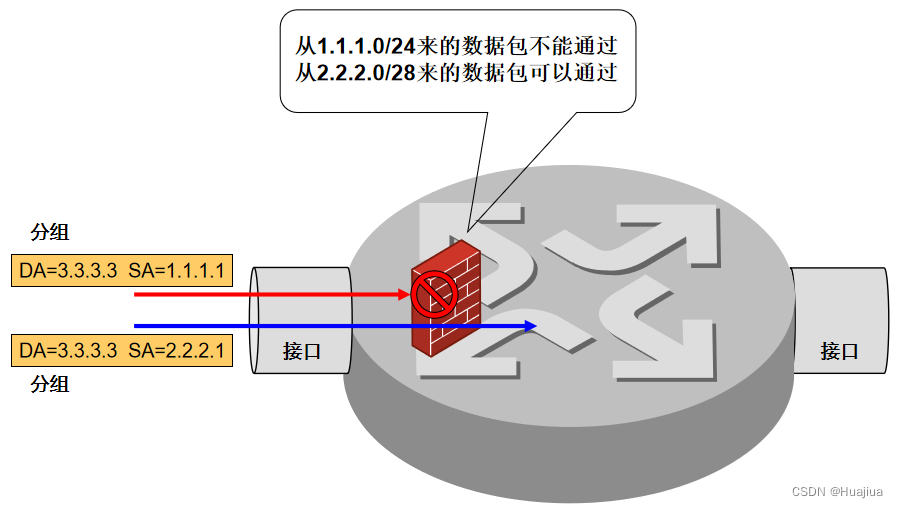

基本ACL：只根据报文的源IP地址制定规则

高级ACL：根据报文的源IP地址、目的IP地址、IP承载的协议类型等规则

二层ACL根据报文的源MAC地址、目的MAC地址、802.1p优先级、二层协议类型等二层信息制定匹配规则。

用户自定义ACL：xxxooo

怎么启动包过滤防火墙功能？

第一步：在路由器上启动防火墙功能
firewall enable

第二步：配置ACL和ACLnumber
acl 2500

第三步：定义规则
[r1-acl-basic-2500]rule 5 deny source 192.168.1.1 0.0.0.255    deny源192.168.1.1
[r1-acl-basic-2500]rule 10 permit ----其他默认permit
[r1-GigabitEthernet0/0/2]traffic-filter outbound acl 2500     在接口的出方向调用acl 2000


ACL包过滤显示与调试

查看防火墙的统计信息：display firewall-statistics
查看以太网帧过滤情况信息：display firewall ethernet-frame-filter
显示配置的IPv4 ACL信息：display acl
清除IPv4 ACL统计信息：reset acl counter
