PIC Harmony组件安装、工程创建及烧录

1、MPLAB Harmony 3 Launcher安装

2、创建Harmony工程

3、异常说明

4、工程烧录

---

1、MPLAB Harmony 3 Launcher安装

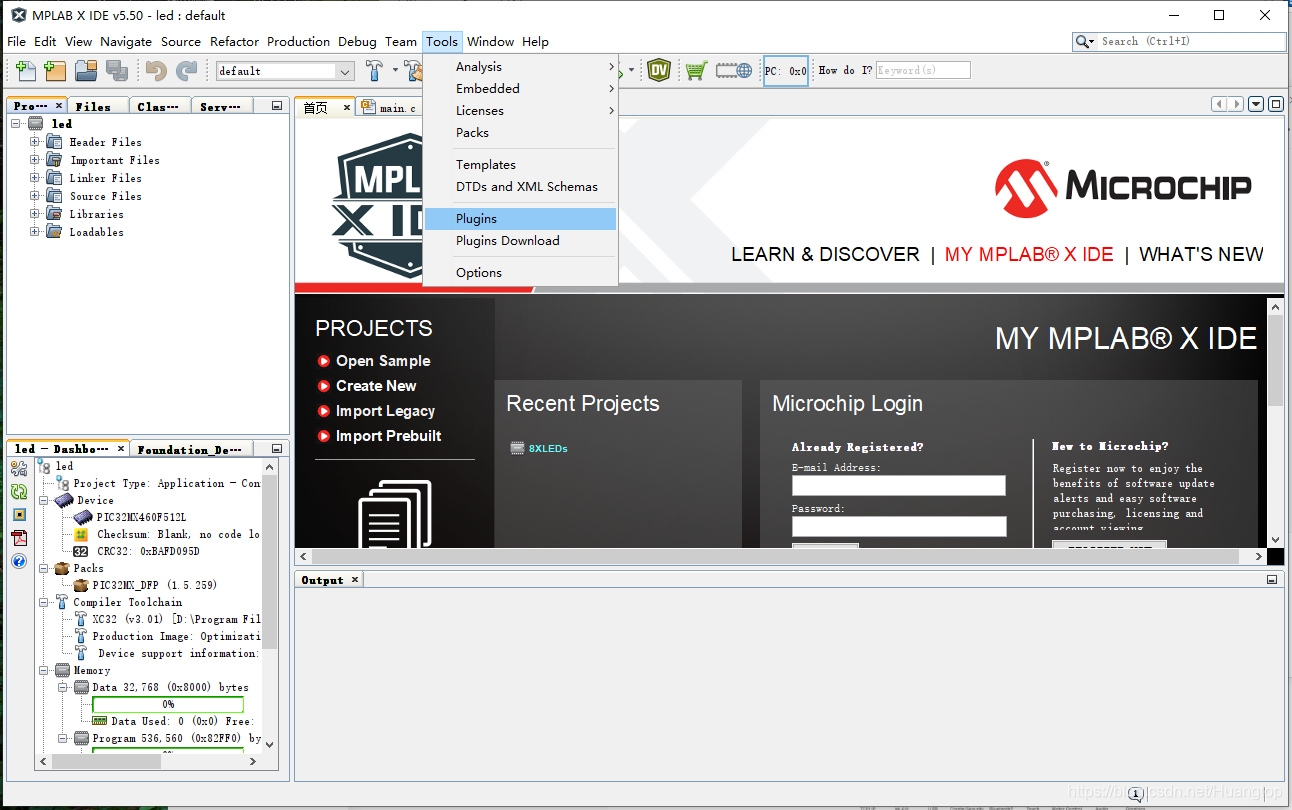

1、打开集成开发环境，点击Tool->Plugins

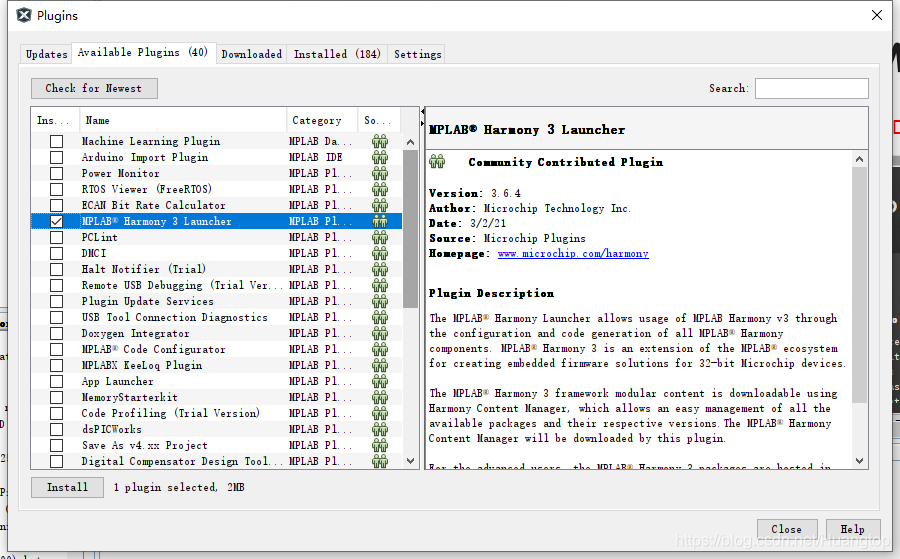

2、在弹出的Plugins界面中点击Available Plugins，勾选MPLAB Harmony 3 Launcher，并点击Install

3、在弹出的界面中点击Next

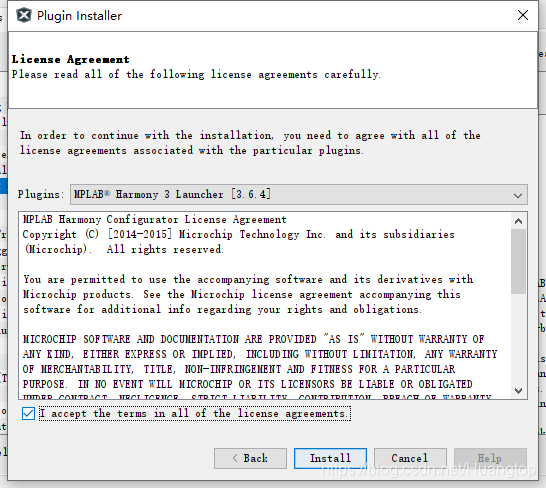

4、勾选接受许可信息，并点击Install

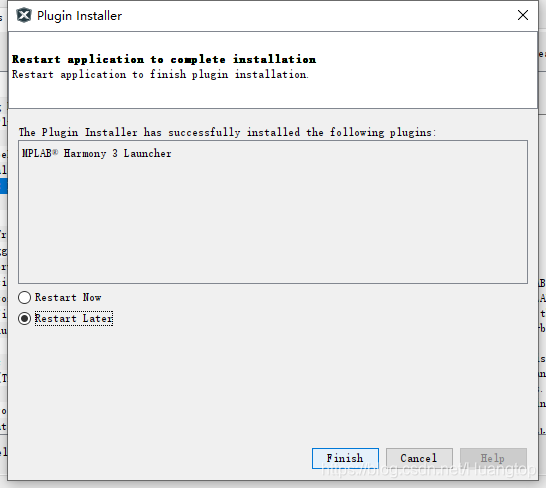

5、点击Finish

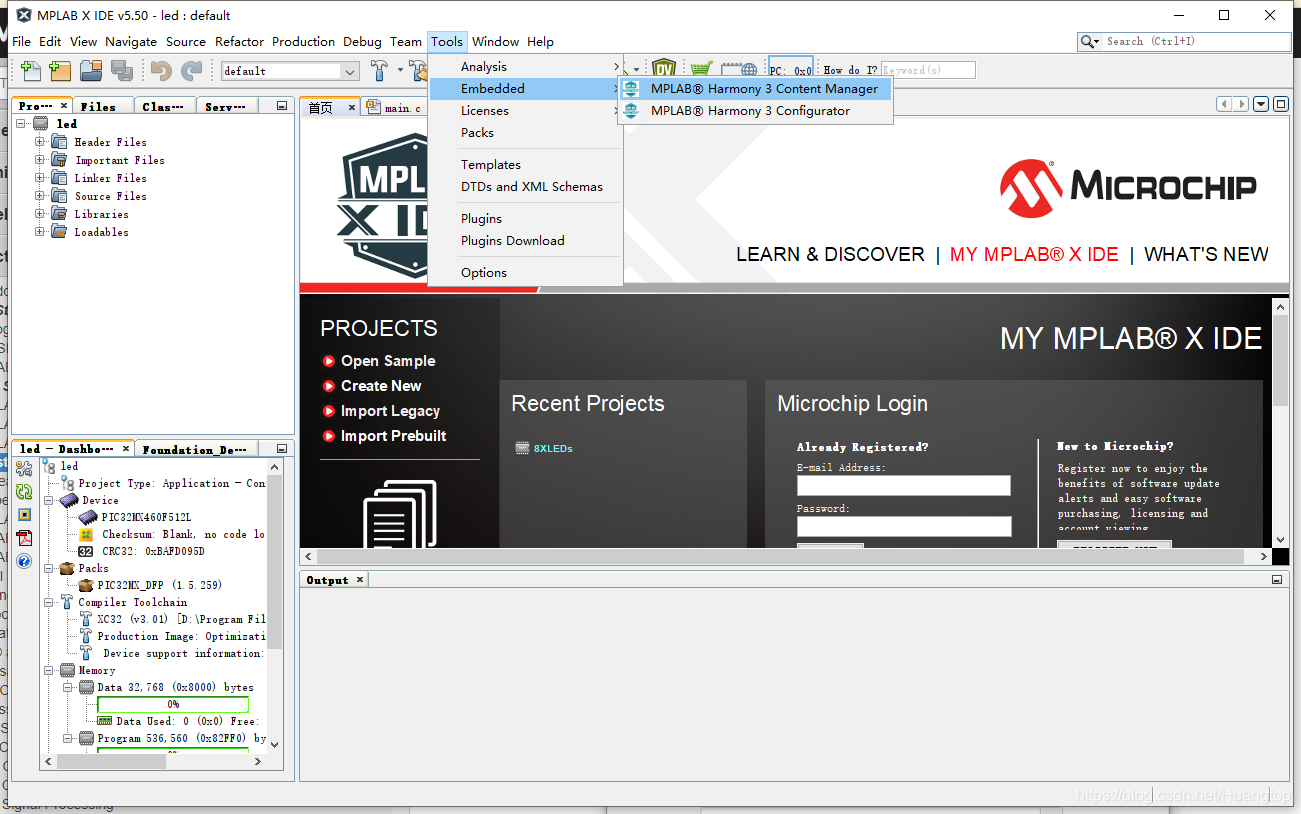

6、在主界面中，点击Tool->Embedded->MPLAB Harmony 3 Content Manager

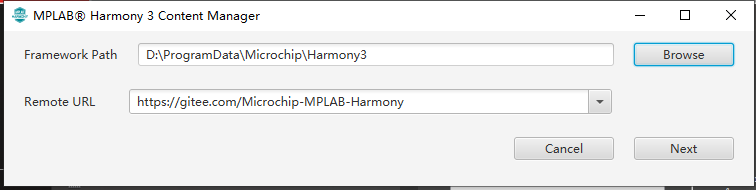

7、在弹出的界面中选择Harmony存储路径，并选择镜像源，国内选择gitee速度更快，并点击Next

8、弹出的界面将显示众多组件，

9、勾选需要的组件，其中dev_packs、mhc、csp组件为必须组件

• dev_packs：包含 MPLAB Harmony 3 支持芯片（PIC 和 SAM）的相关信息。对于 SAM 芯片，它包含芯片头文件和 CMSIS 软件标准接口，这些是编译Harmony 3 项目必须的文件。

• mhc：MPLAB Harmony 3 配置器（MHC）的实现。它被 MPLAB Harmony 3Launcher 调用。

• csp：MPLAB Harmony 3 芯片支持包（CSP）。CSP 支持 Microchip 32 位 SAM和 PIC 芯片的初始化。它提供了芯片外围设备程序库（PLIB），用于开发简单应用程序。它具有最小的外部依赖性。

10、点击Accept All Licenses接受许可，并点击Close

11、集成开发环境会自动下载勾选的组件

12、下载完成后关闭窗口即可

2、创建Harmony工程

1、打开集成开发环境，点击File->New Project

2、点击Microchip Embeded，并选择右侧的32-bit MPLAB Harmony 3 Project，并点击Next

3、点击Next，需确认路径，不能包含中文，不能含有空格！(下图含有空格，实际使用时要避免，后文会描述)

4、选择工程路径以及工程名称，并点击Next

5、选择芯片家族以及芯片型号，并点击Finish

6、在主窗口中点击Tools->Embedded->MPLAB Harmony 3 Configurator

7、确认工程路径以及Harmony路径，并点击Launch

8、初次使用会显示窗体格式，选择一种即可，可在Tool->Options->Harmony menu进行切换

9、点击Launch启动MHC插件

10、显示MHC主体窗口，工程创建完成

11、添加所需组件，并点击配置组件信息

配置组件及端口信息

12、点击Generate Code，并在弹出的窗口中点击Generate生成代码

13、在集成开发环境中代码已更新

3、异常说明

1、MPLAB Harmony Launcher Error

Harmony3\mhc\mplx_launcher.jar(系统找不到指定路径)

问题原因：在Harmony组件安装时，安装路径含有中文或空格等字符，无法识别编译路径，需要将组件重新安装，避免含有中文或空格。

4、工程烧录

1、点击Build Project按钮，编译工程文件

2、编译器下方提示编译成功，BUILD SUCCESSFUL，字样

3、点击烧录按钮，Make and Program Device，将工程文件烧录到开发板中

4、编译器提示，Programming/Verify complete，烧录完成

5、查看开发板状态，LED闪烁，与预期一致。

时间：2021.07.02
