不止100W PD DRP，全协议支持、灵活度MAX！全能双向快充芯HUSB252登场

当手机快没电我们又找不到插座的时候，笔记本，平板，游戏机，充电宝等能反向供电的设备也是可以选择的，这得益于PD DRP芯片在其中的应用，使其既可用作Power Source（连接可移动磁盘或手机时），也可以作为Sink（连接显示屏或电源适配器时）。

慧能泰半导体新推出的这款PD DRP 100W双向快充芯片HUSB252，全协议支持，功能配置上有更高的灵活度，满足客户各项二次开发需求。

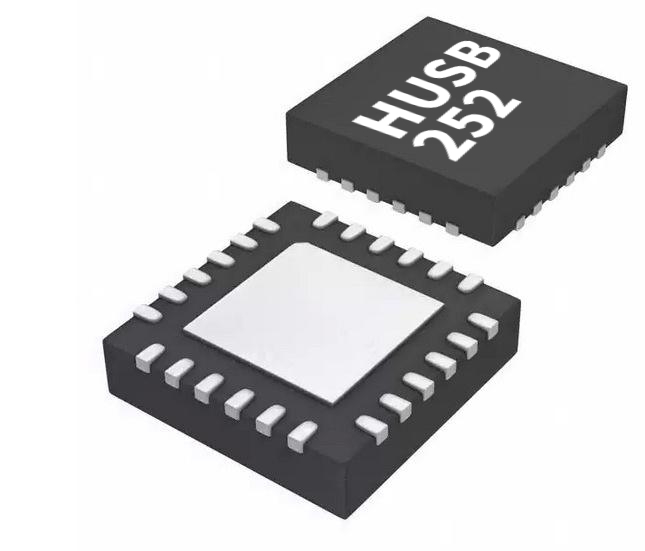

图1:HUSB252 QFN-24L封装图

HUSB252 是为 USB Type-C DRP 产品设计的。它可以支持多个可编程电源对象(PDO)并带有可编程电压和电流,适用于不同的应用,例如 PPS PDO。所有的 PDO 都完全符合 USB PD 3.1规范 Rev.1.8.此外,HUSB252支持多种DPDM充电协议。D+和 D-引脚均可配置以支持 QC2.0、QC3.0、AFC、FCP、SCP、UFCS 和 Divider 3 模式，这为旧设备提供了出色的兼容性。它集成了一个GATE驱动器，用于控制VIN与VBUS的导通，从而保护通过 Type-C连接器连接的设备。在CC1、CC2引脚上的高耐压和保护措施为系统提供了更高的可靠性。

产品特性：

• 支持USB Type-C DRP及PD协议：

    -  符合USB Type-C规范Rev.2.1

    -  符合USB PD规范Rev.3.1

• 集成了VCONN电源用于eMarker检测

• 集成了高压驱动器用于N-MOSFET

• 支持多种DPDM充电协议：

   -  BC1.2 DCP和Divider 3

   -  QC2.0、QC3.0、AFC、FCP、SCP、UFCS

• USB Type-C连接器引脚的最大电压等级可达30V

• 支持死电池功能以作为SINK请求电源

• 可编程恒压及恒流控制

•  故障保护包括过压保护、过流保护、短路保护、过温保护、欠压保护、CC过压保护、DPDM过压保护、热关断保护

• 集成了带有MTP存储器的MCU

• 所有Type-C连接器引脚的HBM ESD评级为±1500V

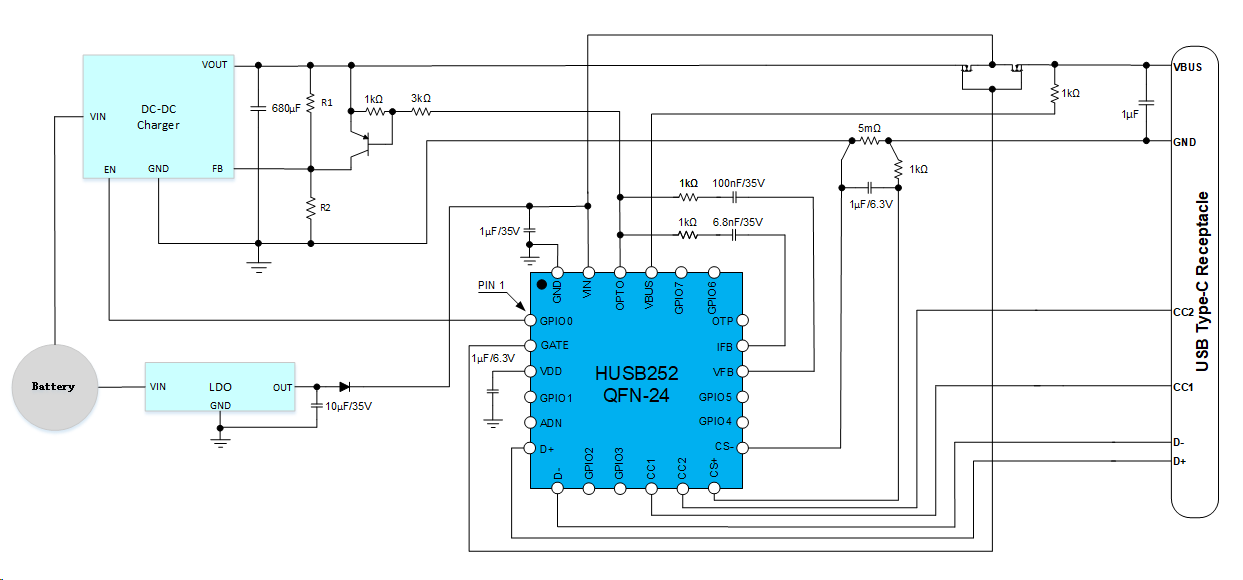

图2:HUSB252典型应用电路图

HUSB252支持PD DRP 100W，无论是作为电源提供方（Source）还是接收方（Sink），都能游刃有余。这一特性使得HUSB252在笔记本、平板电脑、游戏机等大功率设备的充电场景中表现出色，为用户带来前所未有的快速充电体验。

除了PD协议外，HUSB252还支持IEC 62680及Common Charger标准，确保安全性和兼容性达到国际标准。无论是国内还是国际市场，HUSB252都能为用户提供可靠的充电保障。

HUSB252还支持UFCS（融合快充协议），这意味着不同品牌、不同型号的设备之间可以实现更加便捷的充电互操作性。用户无需再为寻找特定品牌的充电器而烦恼，真正实现“一充在手，天下我有”。

内置高性能MCU的HUSB252不仅支持Buck-Boost控制，还允许用户进行灵活的配置和二次开发。这一特性为开发者提供了广阔的创作空间，可以根据实际需求定制个性化的充电解决方案，满足市场的多样化需求。

HUSB252支持多种DPDM充电协议，D+和D-引脚灵活配置，支持QC2.0、QC3.0、AFC、FCP、SCP及UFCS等多种快充协议以及Divider 3模式。这一设计不仅提升了新设备的充电效率，还为旧设备提供了出色的兼容性支持，让每一台设备都能享受到快速、安全的充电体验。

在安全性方面，HUSB252同样表现出色。集成的高压驱动器、GATE驱动器以及全面的故障保护机制（包括过压、过流、短路、过温、欠压、CC过压、DPDM过压保护及热关断），为连接的设备提供全方位的安全保障。此外，所有Type-C连接器引脚均达到HBM ESD ±1500V的防护等级，确保在恶劣环境下也能稳定运行。
