什么是遥控灯开关：工作及其应用解析

在工业中，远程控制开关允许您在不使用电缆的情况下控制负载。通常，电缆需要更多维护，因为它们在工业环境中磨损得更快。​远程控制开关允许您从任何地方控制设备或机器​。因此，它有助于节省宝贵的时间并提高效率。这些开关为操作员提供了更高的安全性，同时也保护了操作员免受任何意外伤害。因此，本文讨论了远程控制灯开关的概述- 与应用程序一起使用。

什么是遥控灯开关？

用于通过打开/关闭来控制交流灯等负载的开关称为遥控灯开关。通常，遥控器用于控制不同的电器，如电视、音乐系统、AC、DVD 播放器等。

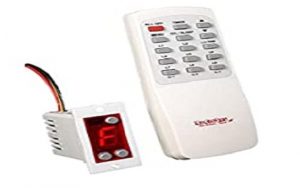

这是一个低成本的开关，它的设计很简单。此开关用于使用遥控器控制家用电器。该开关包括发射器和接收器两个主要部分，其中发射器充当普通遥控器，接收器将处于连接到任何负载的稳定位置。

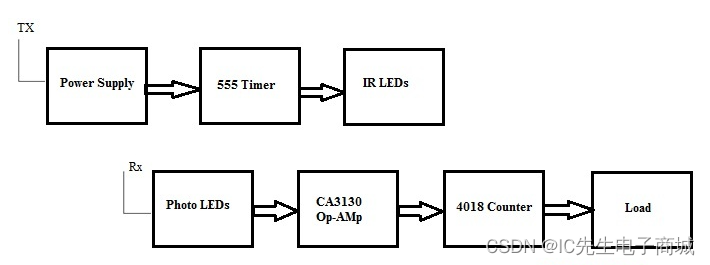

遥控灯开关框图

遥控灯开关框图如下图所示。该框图包括下面讨论的发射器和接收器部分。



发射器部分包括电源、NE555 定时器和红外 LED。在本节中，NE555 定时器以非稳态模式连接，使用 IR LED，其 IR 光线通过凹透镜引导，电源来自 9V 电池。

在发射器部分，电路内的开关起着关键作用。一旦开关闭合，来自电池的电源将激活 NE555 定时器，该定时器将作为非稳态多谐振荡器工作。IR LED 连接到 NE555 的 o/p，NE555 在整个凹透镜中产生 IR 信号。

一旦接收器部分获得来自发射器的红外光束，那么光电 LED 将获得红外光束并对电容器充电，以增强运算放大器一个引脚的 i/p 电压并产生高输出。在这里，运算放大器的高输出作为 4018 计数器的输入，因此计数器将驱动整个继电器的负载进行相应的控制。

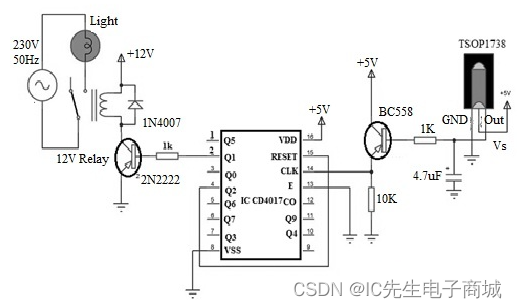

遥控灯开关电路图

遥控灯开关电路图如下图所示。所需的遥控灯开关组件是；CD 4017 IC 十进制计数器、12V继电器、交流灯泡、灯泡座、BC558 PNP 晶体管、小型遥控器、2N2222 NPN 晶体管、1 KΩ 电阻器-2、10 KΩ 电阻器-1、1N4007 PN 结二极管和TSOP 1738 IR 接收器.

 该电路中使用的基本组件是；TSOP 1738红外接收器和IC CD4017。在这里，红外接收器的输出是来自遥控器的解码后的 o/p 信号。

该解码输出信号通过 1 KΩ电阻器提供给 PNP 晶体管的基极。此外，只需在 TSOP 1738 红外接收器的 o/p 和 GND 之间连接一个电容器，即可将 o/p 信号拉平。

晶体管的发射极端子连接到 4017 IC 的 CLK 输入端。使能引脚或 CLK 抑制连接到 GND。Q2 引脚也称为4017 IC的输出 2，仅连接到引脚 15（复位引脚）。最后，pin3（输出）简单地连接到继电器模块的输入。

遥控灯开关如何工作？

在这个项目中，实现了一个简单的应用程序，例如远程控制负载开关，用于通过打开或关闭来控制交流灯。该开关在下面讨论的传输和接收两部分工作。

传播

在传输部分，每当按下遥控器上的按钮时，它都会发送一个调制的 IR 信号，这个调制的 IR 信号被 TSOP1738 接收器检测到，然后解调信号并生成合适的输出。一旦检测到并解调 IR 信号，TSOP 1738 输出为低电平。由于此输出连接到 PNP 晶体管的输入，因此一旦按下遥控器上的任何按钮，它就会打开。

因此，IC 4017 十进制计数器的 CLK 引脚得到一个正转换，这使得 Q1 输出变为高电平。IC 4017的Q1引脚连接到继电器板的输入端，触发继电器点亮灯。

接待

一旦按下遥控器上的按钮，TSOP 输出就会变低，因此 PNP 晶体管再次打开。4017 IC 的 CLK 再次从低到高转换，Q2 输出将变为高。
当 Q2 输出连接到 4017 IC 的 RST 引脚时，十进制计数器 IC 将被重置并且 Q1 输出将变为低电平。因此，灯将关闭。

如果再次按下遥控器上的任何按钮，则 IC 将复位，Q1 输出将变为高电平以激活灯。

如何安装遥控灯开关？

搜索遥控灯开关时，有几个选项可供选择；尽管在做出决定之前，您必须确定哪种控制系统最适合您的家。当使用智能手机从屋外或屋内无线操作此电灯开关时，基本遥控开关可让您控制屋内的照明功能及其强度。

以下步骤将为您提供有关如何安装遥控开关的信息。

关闭电源

在计划安装远程照明开关之前，请停用断路器并确认它们是否已停用，翻转断路器直到灯关闭。

连接交换机

通过断开连接线卸下旧开关。通过连接电线连接远程开关。像普通开关一样保护墙内的开关。通过拧紧盖板。

安装接收器

从灯具上取下灯，拧下灯具上的固定夹，小心地拉出灯具。检查远程系统并发现您希望通过接收器连接的电线。

 对遥控器进行编程

最初，打开断路器，然后通过旋转遥控器继续。检查遥控器编程说明。

检查遥控器

通过开关灯几次来检查灯遥控器是否正常工作。如果系统通过调光器，请验证其强度和功能。



遥控开关可以和哪些东西一起使用？

大多数灯和电器都可以使用遥控开关。它们可以与您的电视和有线电视机顶盒、DVD 播放器或蓝光播放器、立体声系统、计算机显示器和扬声器一起使用……基本上任何依靠电力运行的东西！

如何打开遥控开关？

要打开遥控器开关，请按以下步骤操作：

1. 首先，确保手机已连接到 WiFi 网络或具有蜂窝数据访问权限。如果没有，请检查与 Internet 服务提供商 (ISP) 的连接是否正常，以及 ISP 在您所在地区的覆盖范围是否良好。

2.接下来，打开手机上的远程应用程序（它应该是预装的），然后点击“添加开关”。将出现一个开关列表——从这个列表中选择你的，然后点击“完成”。

3. 应用程序会询问您是否可以使用位置服务；如果您同意这种情况，请选择“是”

优点缺点

遥控灯开关的优点包括以下几点。

• 操作遥控灯开关无忧无虑，非常方便。
• 它节约能源。
• 这对老年人和残疾人非常有帮助。
• 制作并不昂贵。
• 该电路可以用微控制器实现，以控制多个负载。因此，可以分配遥控器上的每个按钮来控制不同的负载。
• 该电路也可以通过使用 Arduino 来实现。

遥控灯开关的缺点包括以下几点。

• 此远程开关仅用于控制一个负载。
• 交流的范围是有限的。
• 无线系统不可靠。
• 他们需要持续的维护

应用

遥控灯开关的应用包括以下几个方面。

• 这用于通过打开/关闭来控制 AC 灯。
• 这些开关为您的房屋添加智能家居功能
