逆变器母线电容容值及均压电阻计算

       整流部分输出的是有脉动的直流电压，为了产生稳定的整流电压，需要用大的电解电容来稳压及滤波。

确定电容耐压值

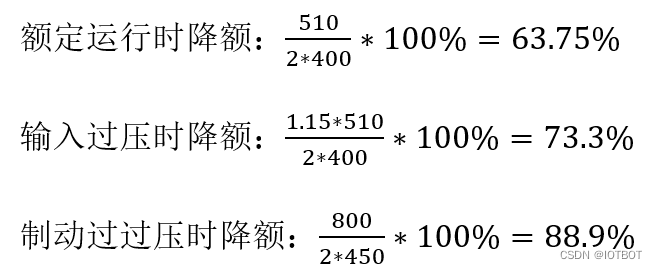

       在额定运行情况下，母线电压为510V（按空载时的95%计算，运行的不同阶段比例不同，还有可能更低，空载时为），电机制动时可达800V，因此需要选用耐压400V的电解电容串联，其浪涌耐压为450V（厂家一般声称不超过5%，即420V）。这样电容的耐压降额分别为：

确定电容容量

       电容容量的大小直接决定了母线电压及输出电压的稳定性，同时也影响流过自身的纹波电流，进而影响温升和使用寿命。容量太小会导致直流母线和输出电压不稳，带载能力下降；容量太大，成本则大大提高。

在额定运行情况下，直流回路平均电流为：Idc(AV)=PO/UDC，其中UDC=510V。

       把负载等效为阻性负载R=U/Id(AV)，主回路电容通过负载电阻放电，要保持母线电压稳定，要求放电时间常数要大于一个周期，即τ=RC>20ms（50HZ下的周期），得出

可以看出此结果与功率因数以及母线电压直接相关，一般经验值我们按50uf/A计算

计算电容纹波电流

       若把负载等效为阻性负载，则流过电容的纹波电流为：

纹波电流降额为：ICIC(allow)*100%

   IC(allow)为电容允许的电流纹波（可以查询电容规格书获得）

允许电解电容在输入输出滤波情况下的电流降额为150%。

确定电容均压电阻

       由于电容采用串联方式工作，为了保证两电容的分压均衡，需对电容并联均压电路，而最常用的均压电路为电阻均压。根据电容资料查询电容的漏电流，此处以0.2mA为例，若选取流过均压电阻的电流为电容漏电流的10倍以上，则可保证均压的一致性。故选均压电阻：R<510/2/10*0.2=127.5kΩ，考虑掉电时电容需通过均压电阻放电，均压电阻不宜过大，这里选51kΩ/5W的电阻（一般小功率的为贴片电阻中功率为绕线水泥电阻大功率为专用的均压铝壳电阻），其功率降额为：(510/2)2/51000*5=25.5%

计算掉电放电时间

       直流安全电压为36V。以输入15%过压计算，其母线电压为590V，单个电容上的电压为295V，掉电放电时间需放至单个电容上的电压等于18V。故掉电放电时间为：

故对应不同的C，有不同的放电时间，一般要求为10min。
