薄膜电容相关（制程、构造、应用、材料）

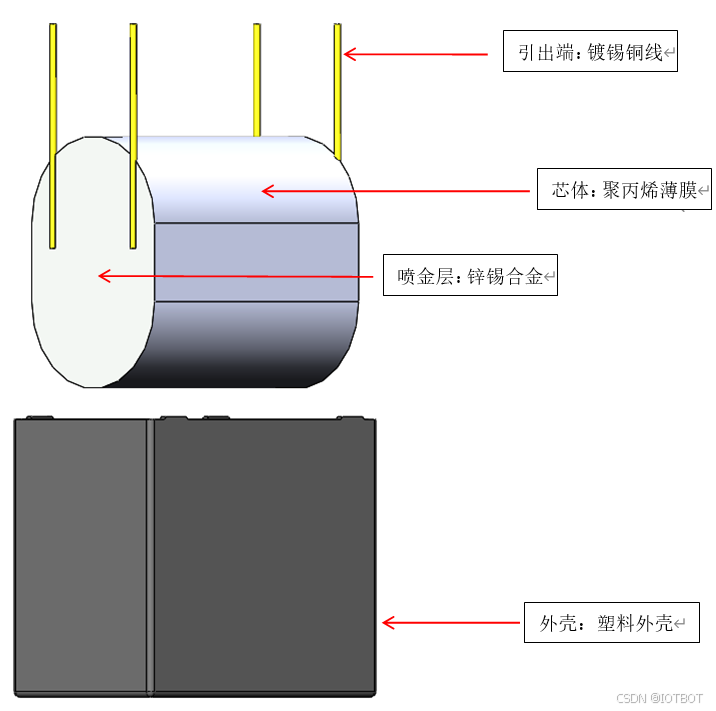

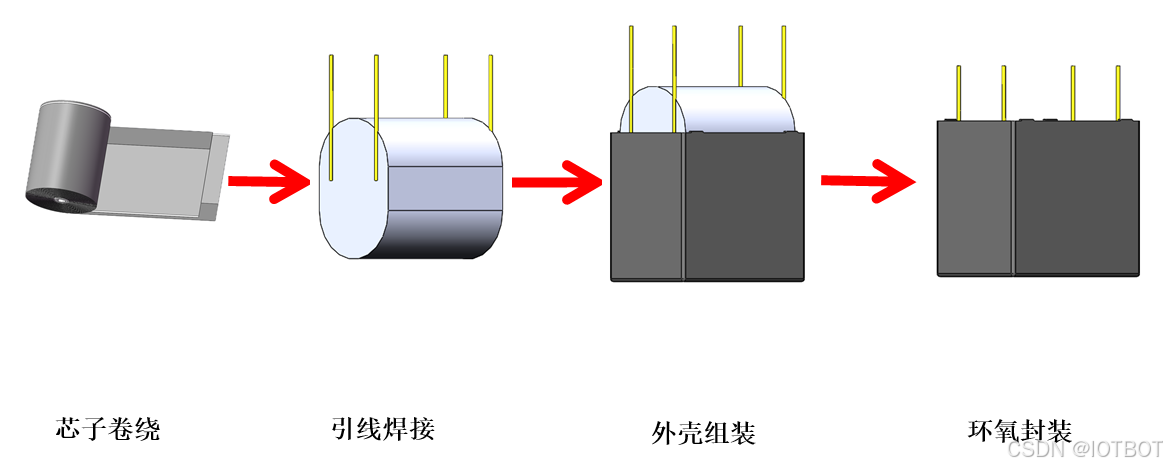

一、结构组装流程图

二、特点

直流滤波电容器是一种在电路中广泛使用的重要元件，广泛应用于直流滤波、支撑电路中，它可以承受较大的纹波电流冲击，具有等效串联电阻小、稳定性高、寿命长的工作特性。适用于风电、光伏、储能等电力电子设备中的直流滤波电路。

• 耐高湿性能良好
• 具有优秀的自愈性
• 优秀的过压能力
• 低损耗，优秀的过电流能力
• 优秀的可靠性
• 使用寿命长

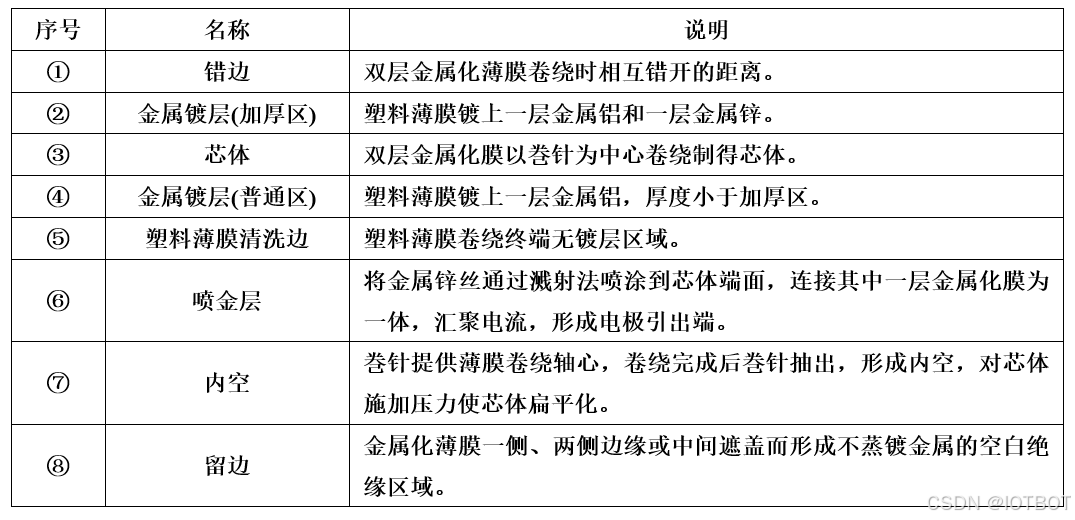

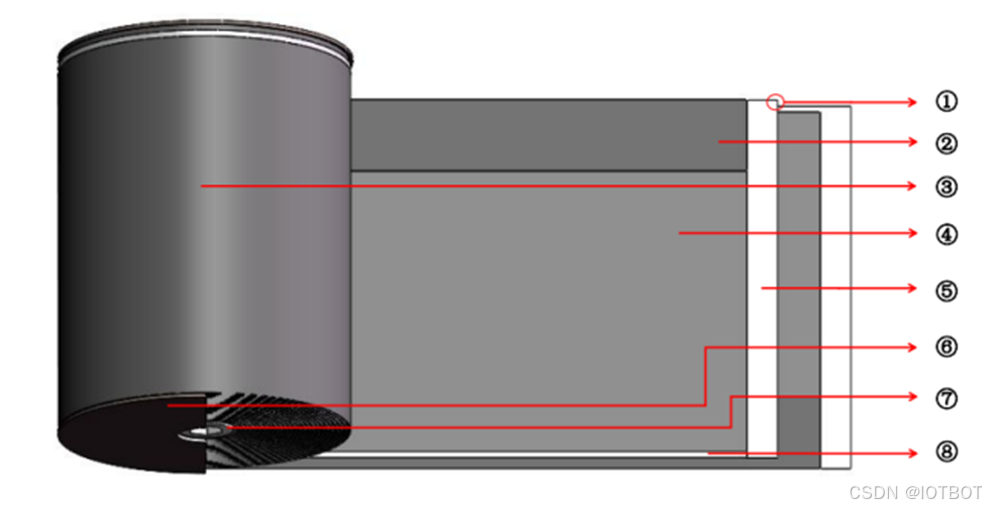

三、电容器芯子展开

四、应用

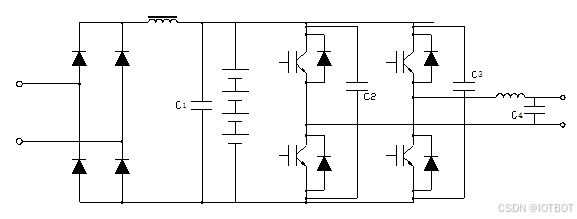

1.直流滤波电容器在UPS/EPS中的应用

电路中电容对应薄膜电容型号：

1. DC-Link电容C1（直流滤波电容器）
2. IGBT保护电容C2、C3
3. 输出滤波电容：C4

2.直流滤波电容器在太阳能、风力发电并网变流器中的应用

电路中电容对应薄膜电容型号：

1. DC-Link电容C1（直流滤波电容器）
2. IGBT保护电容C2
3. 输出滤波电容：C3

五、存储和安装要求

1.如果电容器壳体表面有明显机械损伤，则严禁使用。

2.请勿在腐蚀性环境中存放或安装电容器，尤其是存在氯化物气体、硫化物气体、酸、碱、盐等的地方，并避免端子附近积聚灰尘。电容器应安装在阴凉通风处，避免阳光直射或靠近其他加热物体。

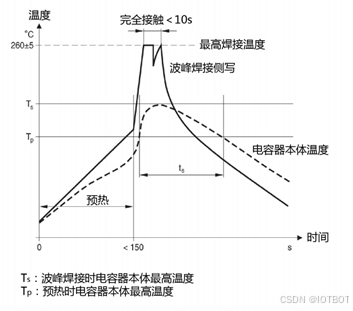

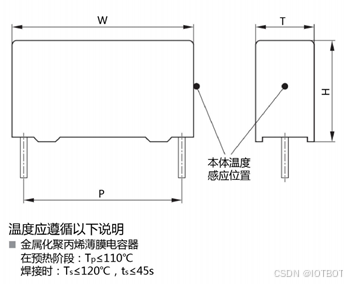

3.板载式交流滤波电容器焊接要求

注意：连接母线和电缆的电容器的端子以及其他设备也可能通电，并且存储在电容器中的能量可能是致命的。为防止任何电击危险，电容器必须在操作之前电阻放电和短路放电。

六、操作和维护要求

1.     所有电容器的使用寿命没有无限，这也适用于自愈型交流滤波电容器。最大预期使用寿命可能因电容器使用的应用而异，例如环境温度、电压、电流、海拔高度和散热等。

2.     电容器的电气或机械误用可能是危险的。电容器爆裂或电容器机械损坏导致熔融材料排出，可能会导致人身伤害或财产损失。在操作过程中遵守适当的安全预防措施（自充电现象和电容器中存储的高能量）。

七、低噪音选型

1.为了压缩PCB尺寸，一般会把薄膜电容进行挤压做成方形外观，不过这种构造会造成两端膜间间隙，进而在工作时就会有一定的声音。

2.如果有低噪音要求，需要选用圆形外观。

八、薄膜材料

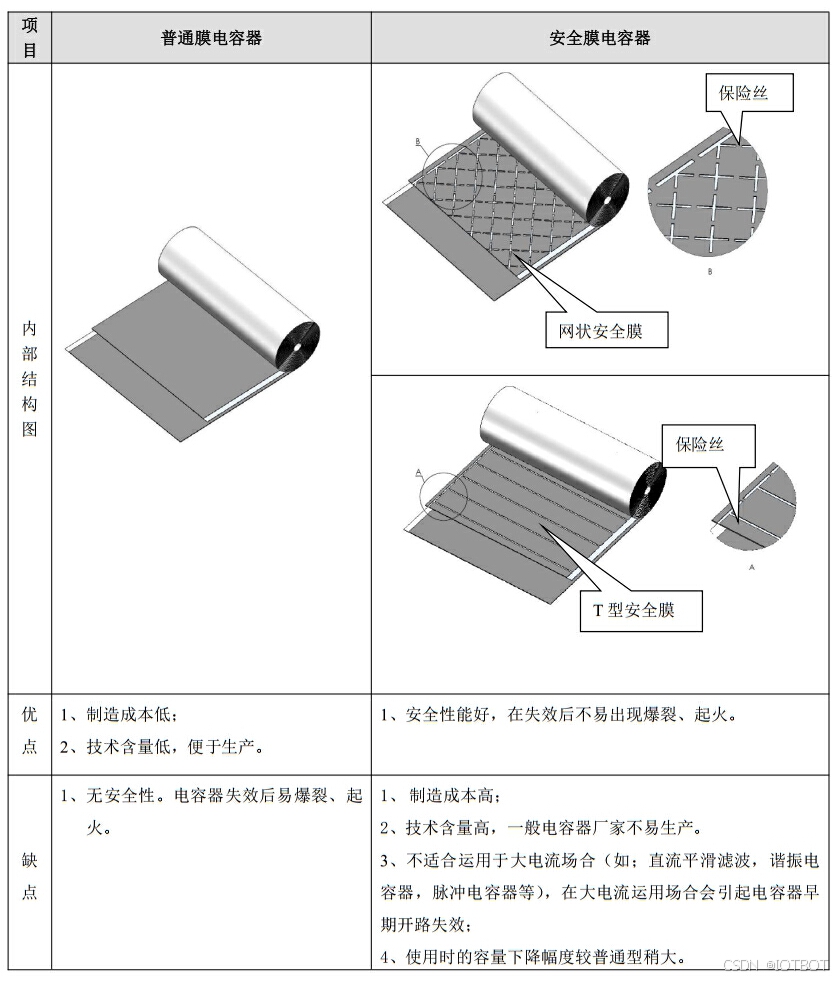

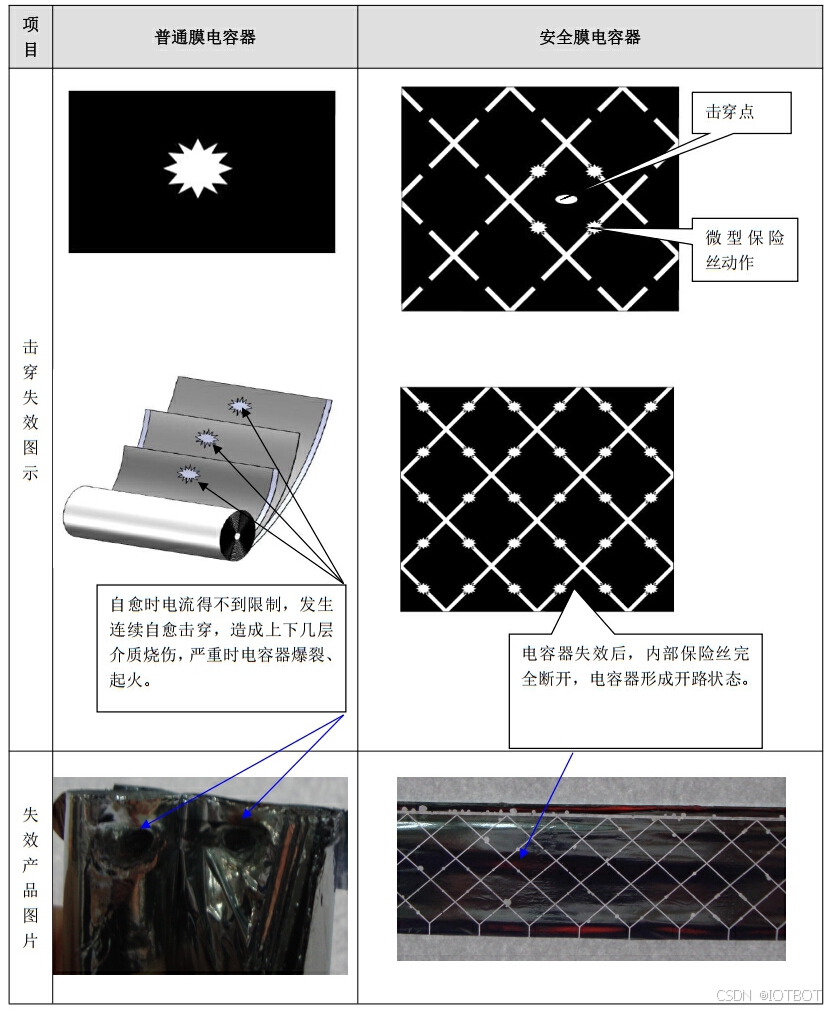

普通薄膜与安全膜性能对比
