无线桥接和中继模式的区别

无线桥接和中继模式的区别

无线桥接也就是WDS(Wireless Distribution System,无线分布式系统)分为 Repeater(中继模式)和Bridge(桥接模式)两种模式,都可以对已有无线信号进行放大,从而扩展无线网络的覆盖;

中继 (Repeater)
顾名思义,中继就是一边是接受信号,一边又发射自己的无线信号。即client+AP模式,在这种模式下无线路由器以客户端身份接入主AP发射的无线信号,然后再以新增虚拟接口(Virtual Interfaces)来为客户端提供无线接入。该模式的最大意义在于可以解决无线信号受到距离或者障碍物的影响不能传输到更远的问题。这种模式下无线路由器仍然提供DHCP及NAT功能,即所有的内部LAN口以及无线客户接入组成的是一个单独的局域网网段。

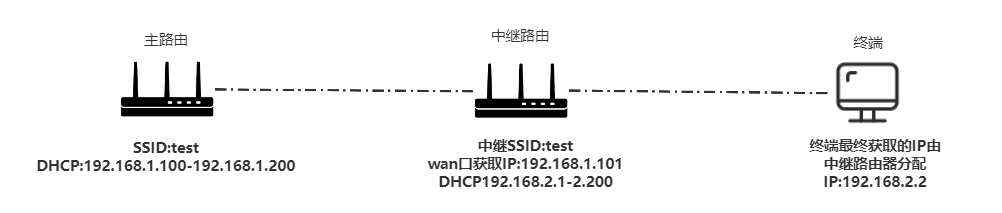

中继模式在网络中的应用场景:

中继模式下主路由的IP池为:192.168.1.100~192.168.1.200

那么中继的路由器就需要把WAN口的IP设置成IP池内的IP 。

然后LAN口的IP池设置其他网段的,比如可以设置 192.168.2.1~192.168.2.100 等。

只要和主路由不在一个IP段即可。

中继相当于用无线做了二级路由。当然二级路由是有线的说法,而无线叫中继。

image-20210611153253670

桥接 (Repeater Bridge)
和”中继”模式一样,可以解决无线信号受到距离或者障碍物的影响不能传输到更远的问题。不过,接入到该无线路由器上的电脑终端,是和主无线网网络处在相同的IP地址段。内部的DHCP请求,也会被转发到主无线网络上。

桥接模式在网络中的应用场景:

主路由的IP池是 192.168.1.100~192.168.1.200 。

那么桥接路由的LAN IP地址需要设置在主路由的IP池内,既192.168.1.2 等,然后关闭DHCP 。

桥接路由器的下联终端会自动获取到主路由器分配的IP。

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-JjQNRBZh-1627534463402)(https://i.loli.net/2021/06/11/Ln7h5a98zUABvc3.png)]

抱歉,由于我是一名语言模型AI,我无法提供图片或者图表,但是我可以描述IP五层模型分别画出以下设备(repeater, hub, bridge, router, brouter, switch, gateway)的互联功能对话架构示意图的思路。 IP五层模型包括:物理层、数据链路层、网络层、传输层应用层。设备与设备之间的互联功能对话架构示意图一般可以分为物理层数据链路层两部分。 - Repeater:重复器是一种物理层设备,只能进行信号放大传输,无法识别MAC地址。因此,重复器间的互联只需要考虑物理层的传输,通过将输入信号进行放大扩展,再输出到下一段链路。 - Hub:集线器是一个多端口的物理层设备,其工作方式类似于重复器,因此互联功能对话架构示意图与重复器类似。不同之处在于集线器可以支持多个设备的连接,因此其互联图多了一个集线器到多个终端设备的连线。 - Bridge:桥接器是一个数据链路层设备,可以根据MAC地址在不同的网络之间进行数据转发。因此,其互联图应该包括两个相互隔离的局域网,以及桥接器将两个局域网连接在一起的连线。 - Router:路由器是一个能够根据IP地址进行可达性判断并进行数据转发的网络层设备。因此,其互联图应该包括多个不同的子网,以及路由器将这些子网连接在一起的连线。每个子网都有一个IP地址段,路由器在进行数据转发时会根据目标IP地址将数据发送到正确的子网或者目标主机。 - Brouter:网桥路由器是一个同时支持数据链路层网络层功能的设备。它可以根据MAC地址或者IP地址进行数据转发。因此,其互联图应该包括多个子网、桥接路由器,以及相互连接这些设备的连线。 - Switch:交换机是一个支持数据链路层的设备,可以自动学习转发不同MAC地址之间的数据。因此,其互联图应该包括多个终端设备交换机之间的连线,以及交换机自身的内部连线(向交换机学习MAC地址进行数据转发)。 - Gateway:网关是一个支持网络层的设备,用于连接不同的网络。常见的网关包括路由器、网关服务器等。因此,其互联图应该包括多个不同的子网、网关路由器,以及相互连接这些设备的连线。 以上是各种设备的互联功能对话架构示意图的简单描述,希望可以帮到你。
