使用计数器、译码器，在数码管上显示1~4

最新推荐文章于 2022-03-18 12:14:05 发布
最新推荐文章于 2022-03-18 12:14:05 发布
阅读量2.9k 收藏 18
点赞数 5
分类专栏： 日常学习
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/I_love_you_me/article/details/117484152
版权

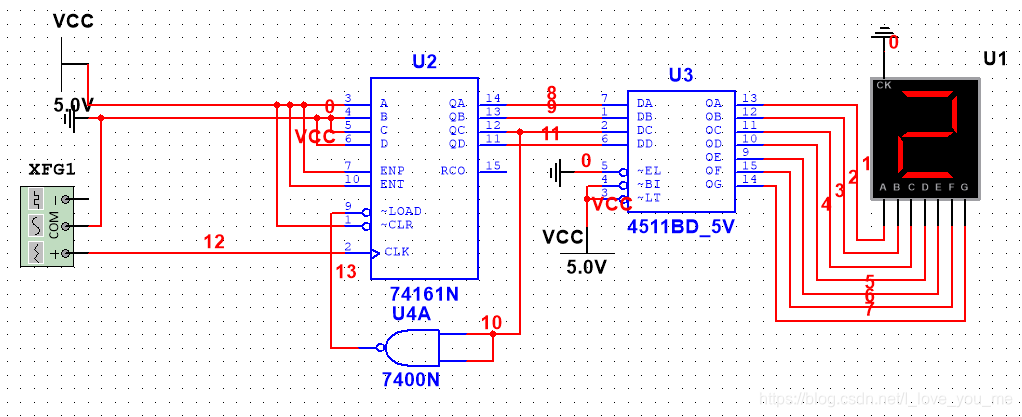

电路图

在这里插入图片描述

元件介绍

  1. 74161N 是计数器
输入输出
~CLRCLK~LOADENPENTABCDQAQBQCQD
0XXXXXXXX0000
1上升沿0XXabcdabcd
1上升沿10XXXXXQAQBQCQD
1上升沿1X0XXXXQAQBQCQD
1上升沿111XXXX计数
  1. 4511BD 是译码器

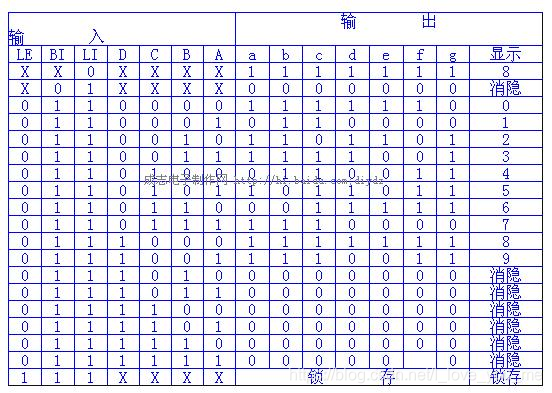

    在这里插入图片描述
  2. 共阴数码管
    在 Multisim 中搜索 SEVEN_SEG_COM_K
  3. 7400N 可以看做非门
  4. 信号源的信号频率选择1Hz

缺点

显示存在重叠的现象

仿真文件

下载

CodeQingqing
