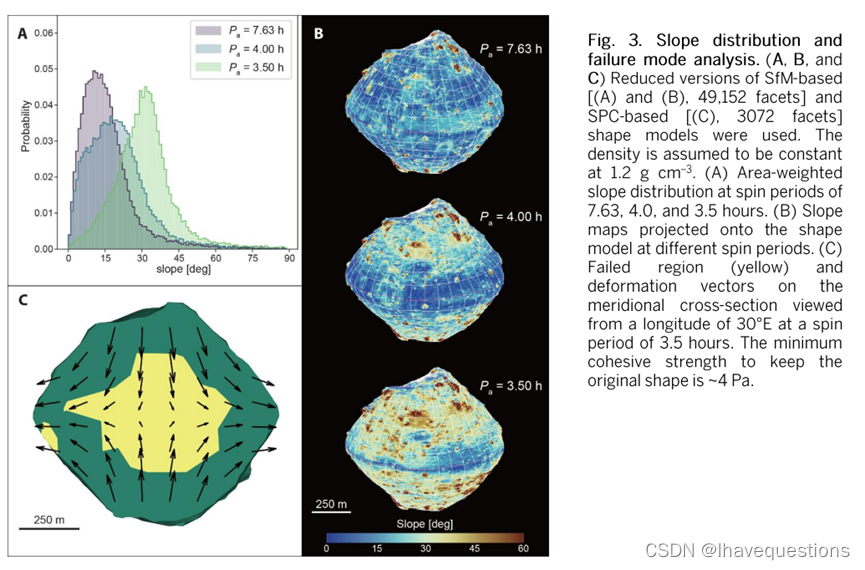

不知道谁需要这个,但想记录下来,万一以后还能用到。先看一下得到的结果
在里面,第一段作者也总结到:
该档案包含小行星 Ryugu 的形状模型及其衍生物,以及用于生成数据的工具或工具指针。该档案准备重现 Watanabe 等人在论文“Hayabusa2 对顶部形状碳质小行星 162173 Ryugu 的观测”中提出的结果(2019)。它“按原样”提供,没有任何明示或暗示的保证。
然后往下读就能读到下面的内容:

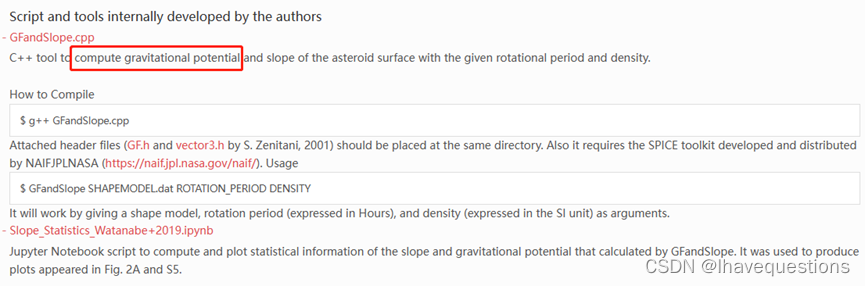

想要计算重力势等物理量,就需要一个C++脚本“GFandSlope.cpp”点击下载,怎么用这个脚本
- 执行代码是:$ g++ GFandSlope.cpp
执行时,还需要
- 附加的头文件(GF.h 和 vector3.h)和放GFandSlope.cpp在同一目录中
- 由 NAIFJPLNASA (https://naif.jpl.nasa.gov/naif/) 开发和分发的 SPICE 工具包。用法:$ GFandSlope SHAPEMODEL.dat ROTATION_PERIOD DENSITY
最后一段话说Slope_Statistics_Watanabe+2019.ipynb是一个画图的jupyter notebook脚本
别人写的教程看完了,就可以开始动手做了。
首先下载所有脚本和工具,包括
1.GFandSlope.cpp GF.h vector3.h

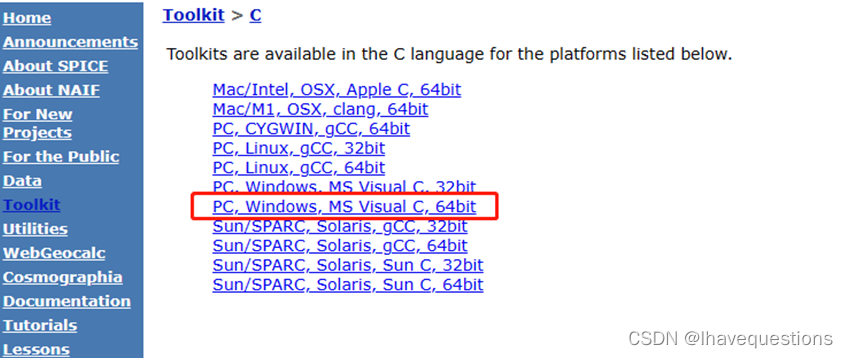

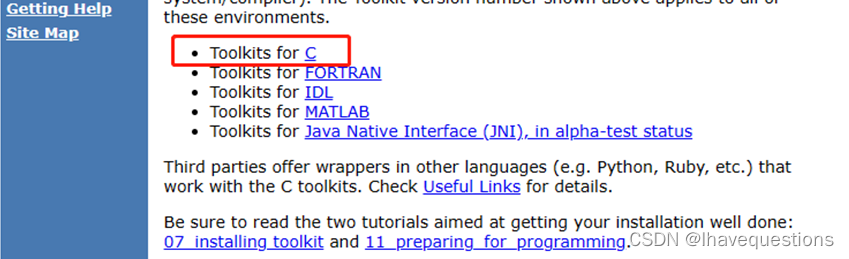

2. SPICE工具包
同样点https://naif.jpl.nasa.gov/naif/
放在同一个文件夹下,并解压SPICE的包
配置一下C的环境,保证在cmd里也能启用C命令
然后在当前文件夹下打开命令行工具,输入
cl GFandSlope.cpp -I/E:/gravity_model/cal_sample/cspice/include E:/gravity_model/cal_sample/cspice/lib/cspice.lib
这条命令由五部分组成
cl
GFandSlope.cpp
-I
E:\gravity_model\cal_sample\cspice\include
E:\gravity_model\cal_sample\cspice\lib\cspice.lib
-I 后面跟头文件地址,再空一格跟lib地址,就没了,按下enter运行好了,就可以得到一个GFandSlope.exe
接下来同样在这个文件夹的命令行里执行
GFandSlope SHAPE_SFM_49k_v20180804.dat 7.63 1200 > ./Gravity_SHAPE_SFM_49k_v20180804_7.63_1200a_fromME.txt
这样一条命令分为
执行文件 GFandSlope
输入数据 SHAPE_SFM_49k_v20180804.dat
旋转角度 7.63
密度g/cm^3 1200
输出文件 ./Gravity_SHAPE_SFM_49k_v20180804_7.63_1200a_fromME.txt

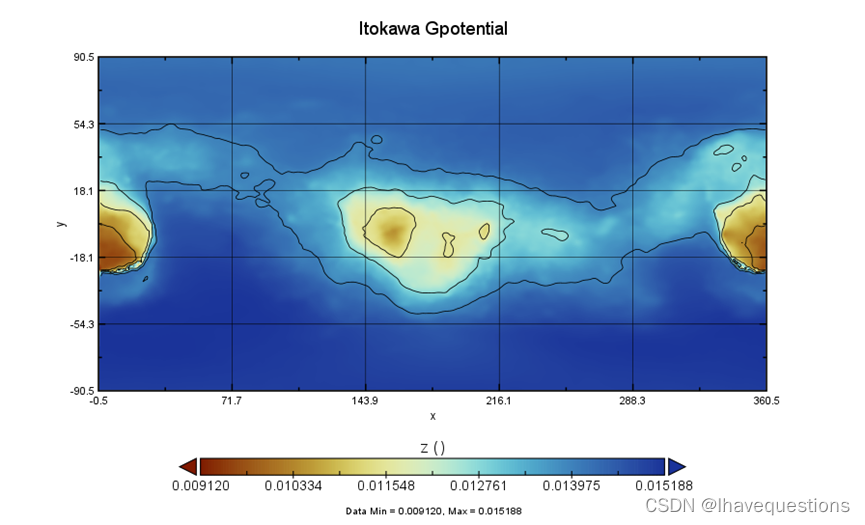

这几部分,需要修改的是除了第一行之外的所有。输入数据可以在我教程最开头给的链接里找,如果你熟悉编程,完全可以照着这个档案复现整篇文章。得到的数据可以利用gmt插值,得到一个二维的图像,比如我用了
GFandSlope itokawa_f0049152.dat 12.13 1900 > ./Itokawa_Gravity_SHAPE_SFM_49k_12_1900a.txt

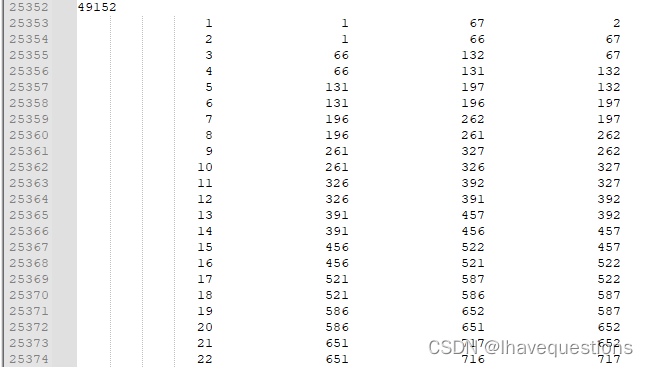

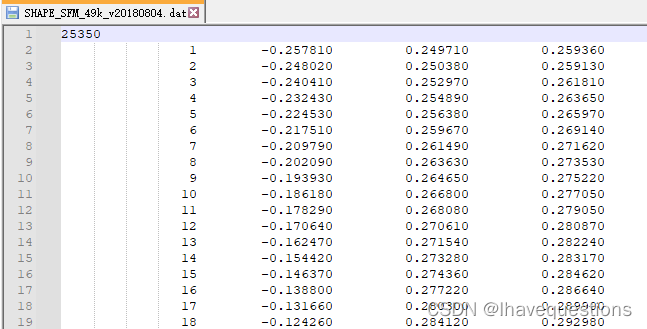

输入文件,这是一个地形数据,图中第1列是点号,第2,3,4列是此点对应的x,y,z,后面还有面数据,同样也是面号,和此面对应的3个点

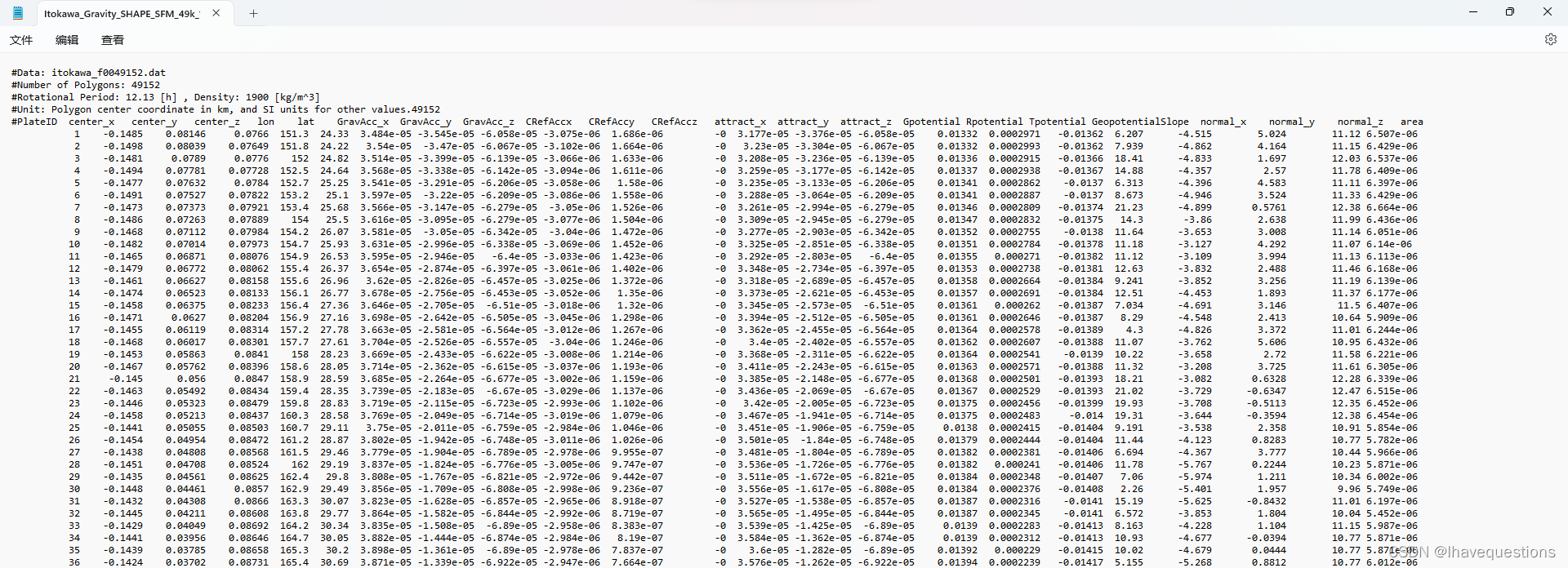

得到了输出文件,输出文件里有很多信息,可以去看原教程的对表头的解读
重点来了!!
全文的重点就是执行这一行代码:
cl GFandSlope.cpp -I/E:/gravity_model/cal_sample/cspice/include E:/gravity_model/cal_sample/cspice/lib/cspice.lib

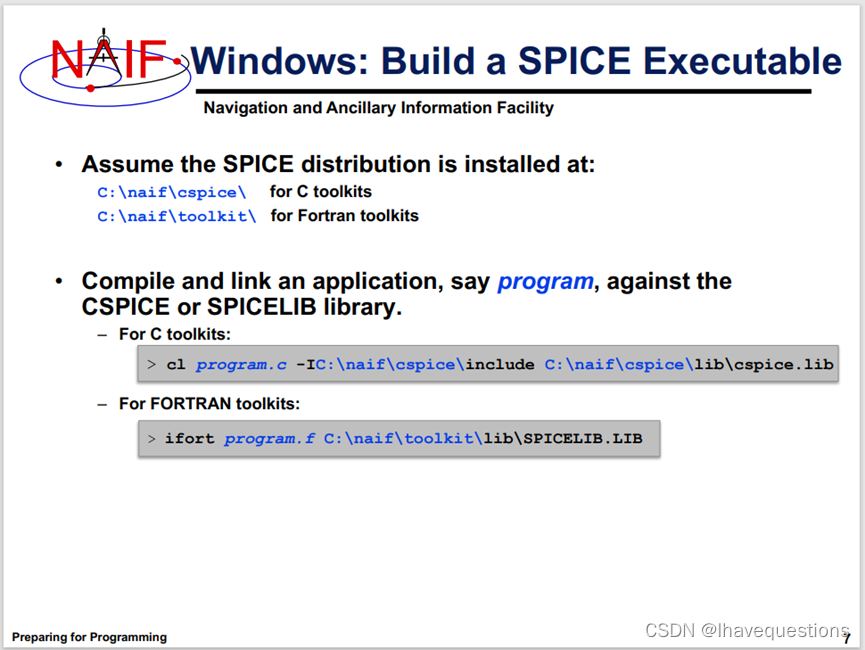

是在官方教程里找到的
