PCB Gerber和钻孔文件的具体含义解读

RS-274X格式简介

RS-274X是一种7位ASCII码格式文件，本质上就是一种脚本文件，用于指示光绘机实现各种绘制或运动行为。
其数据类型主要包括：

1. 坐标数据（Coordinate Data）
   坐标数据主要有两类：
   (1) X和Y坐标定义的点
   (2) 相对于X，Y方向的偏移量，称为I，J数据
   坐标系采用右手坐标系。坐标是模态（modal) 的，如果一个X被忽略，则X将保留上一次的X坐标值，如果在当前层的第一个X被忽略，因为没有上一次的X的坐标值，那么X坐标将被视为零。类似地，Y坐标也是这样处理的。
   偏移量不是模态上的，如果I或J被忽略，则缺省值为零。
   示例：
   1: X300Y200I150J50*
   2: X+100I-50*
2. 功能指令（Function Codes）
   每个指令都会影响到其后的数据块，直到遇到另外一个相同类型的代码或生成新层时结束。我们称这种持续性的活动为模态(modal)。
   下面只介绍RS-274X中使用到的控制码，即G code，D code和M code。
3. 参数（Parameters）
   参数的语法为：%参数指令<必选修饰符>[可选修饰符]%

语法	说明
参数指令 （parameter code)	两个字符的指令，如AD,AM,FS等
必选修饰符(required modifiers)	必须是完整的定义
可选修饰符(optional modifiers)	依赖必选修饰符的定义

参数定义了整个图像或单层的各种特征。它们被用于解释其他的数据类型，（通常，这些参数被称为Mass 参数）。控制整个图像的参数通常会放在文件的开始处。产生新层的参数被放置在文件恰当的位置。参数由两个字符加一个或多个紧随其后的可选修改符组成。
参数的限定符号为“%”，参数限定符必须立即跟在块结束符后面，不允许插入空格。
例如：
%FSLAX23Y23*%*
参数必须是在成对的参数限定符内，限定符内可以放一个或多个参数，两个限定符之间最大的字符数为4096个。
例如：
%SFA1.0B1.0ASAXBY%
为了提高可读性，两个参数间允许换行，如：
%SFA1.0B1.0*
ASAXBY*%

功能指令具体说明

线路板数控床有不同的品牌，其内部的编程命令对于不同的系统都有稍许不同，同时不同的编程格式其命令都有些不同，但其大部分都相同和相通。实际以所采用的系统和编程的格式为准，以下仅供参考

• M code

全称Miscellaneous Code，是绘图资料的参数码。
M00: 暂停程序运行
M01: 有条件的暂停程式运作
M02: 结束程式运作

• G code

通称General Function Code，大约有35个，用于绘图机的动作控制码。下面给出常用的几种G code。
G01: 1:1 的线性比例
G02: 顺时针旋转（画圆）方式
G03: 逆时针旋转（画圆）方式
G04: 忽略後面所跟的字串, 一般常用於做注解用
G10: 10倍线性比例
G11: 0.1倍线性比例
G12: 0.0倍线性比例

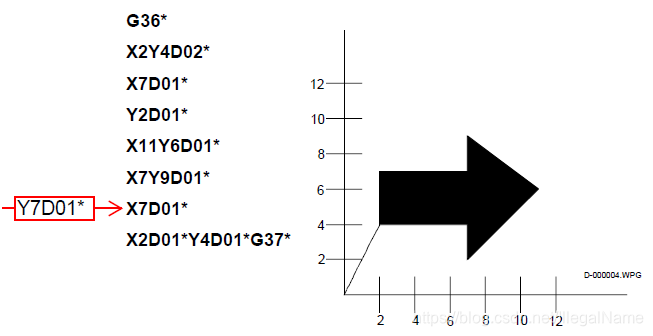

G36: 启用多边形填充功能
G37: 关闭多边形填充功能
G54: 准备选择光圈, 一般会跟随着光圈的代码, 如D10 , D11 … 如 G54D10*
G70: 指定英寸单位
G71: 指定毫米单位
G74: 取消用360°的画圆功能, 恢复成以1/4圆弧的绘图方式
G75: 启用360°的画圆功能
G90: 指定绝对坐标格式
G91: 指定相对坐标格式
例如：

• D code

D code是绘图工具的控制码，常用的D code就几个。稍微了解一下照相机的构造有助于理解光学绘图机动作控制的原理。
D01: 画线指令，亦可解释为将笔下移，到绘图台面上绘图或是打开快门，开光圈
D02: 画线指令，为将笔上移, 离开绘图台面或是关闭快门，关光圈
D03: 作闪光动作, 其结果是像印章般的原地打印。
D04: 提起绘图笔, 并做快速移动
D05: 结束 D04 的功能
D10~D999: 选择由AD命令定义的光圈

具体实例

• Gerber文件

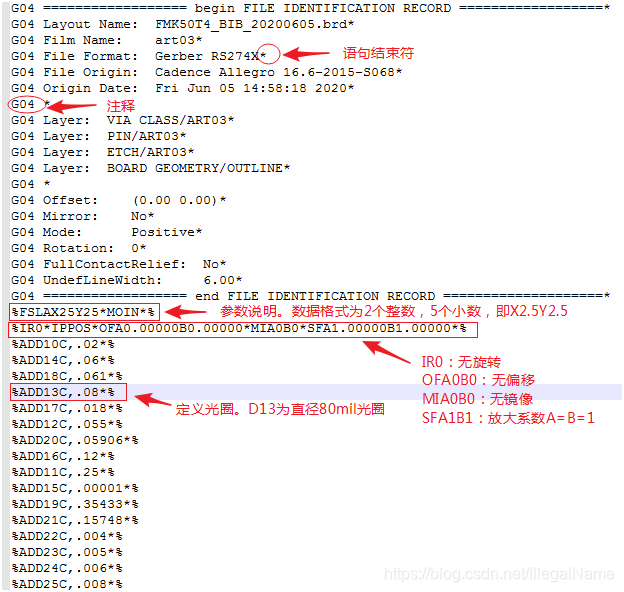

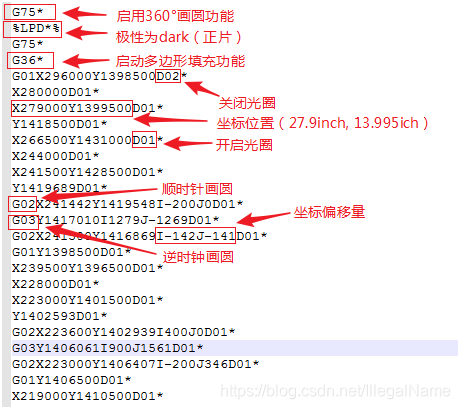

用文本方式打开某块板子的.art文件（Allegro导出），如下图所示。


其他地方的控制码都大同小异，我就不赘述了，多看几遍RS-274X Extended Gerber Format Specification就行了。

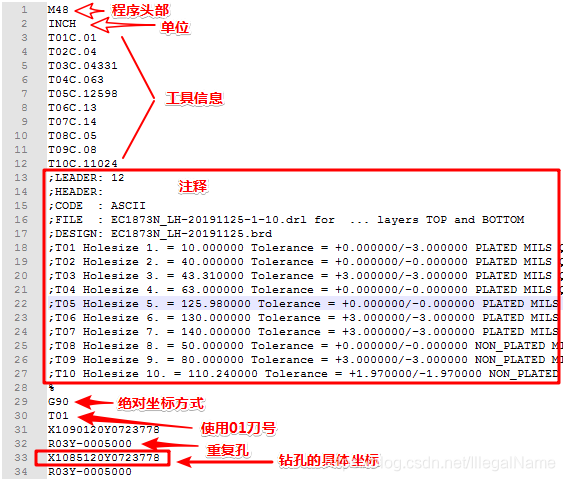

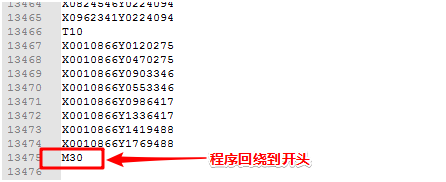

• 钻孔文件

其实钻孔文件是用来告诉机床如何进行钻孔，在什么位置钻孔，钻多大的孔，多少孔等等。我的理解是要指挥好机床，你得明确告诉它具体信息，如坐标信息，运动轨迹（直线，弧线，旋转，起点，终点，暂停）、钻头操作方式等等。这涉及到了数控机床的常用命令。所以下面让我们简要了解一下数控机床（CNC）的常用命令。

钻孔文件和Gerber文件在语法和格式上有差异。
