Ansys在压力容器行业的典型应用（下）

压力容器热棘轮效应安定性分析

• 设计中的难点

‐ 平均应力和交变载荷联合作用时，每次循环可能使容器产生一个不可逆的塑性应变增量，当塑性应变值递增至材料塑性被耗尽时，就会发生断裂。这种断裂与一般的疲劳破坏不同，一般的疲劳虽也伴有局部的反复塑性变形，但不引起容器外形尺寸有宏观变化。棘轮效应却伴有应变的单向增量，引起容器直径逐步增大鼓胀。压力过大的波动会引起机械棘轮效应，热应力波动循环过大会引起热应力棘轮效应。在疲劳分析规范中给出了防止发生热应力棘轮效应的许可的最大循环热应力极限值计算方法

• Ansys技术方案

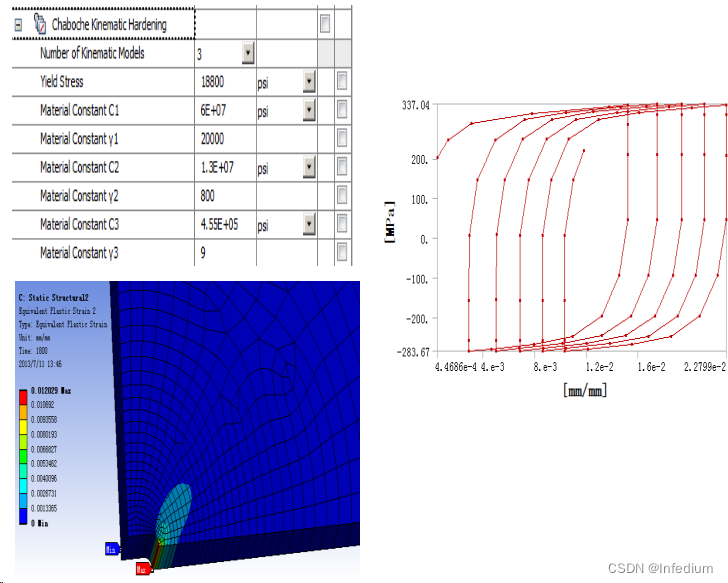

‐ 由于非线性随动强化准则可以模拟包辛格效应而适用于大应变和循环加载。它也能模拟棘轮效应和调整。WB中支持非线性随动强化准则中比较有名的Chaboche 随动强化模型 (CHAB)

• 推荐Ansys模块

‐ Ansys Mechanical Enterprise

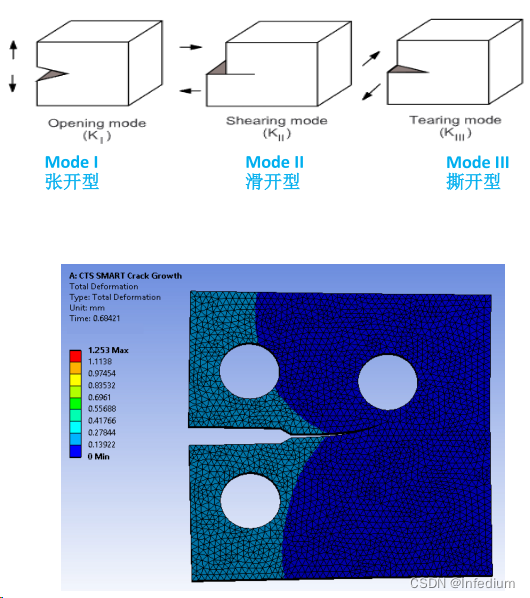

裂纹参数评估，SMART裂纹扩展

输入条件

材料属性

裂纹几何特征

外载荷

结果与效果

✓应力强度因子，J积分，能量释放率

✓含裂纹的疲劳寿命

✓指定循环次数后的裂纹尺寸

压力容器接管处损伤容限分析
