ANSYS基础练习7——温度场问题

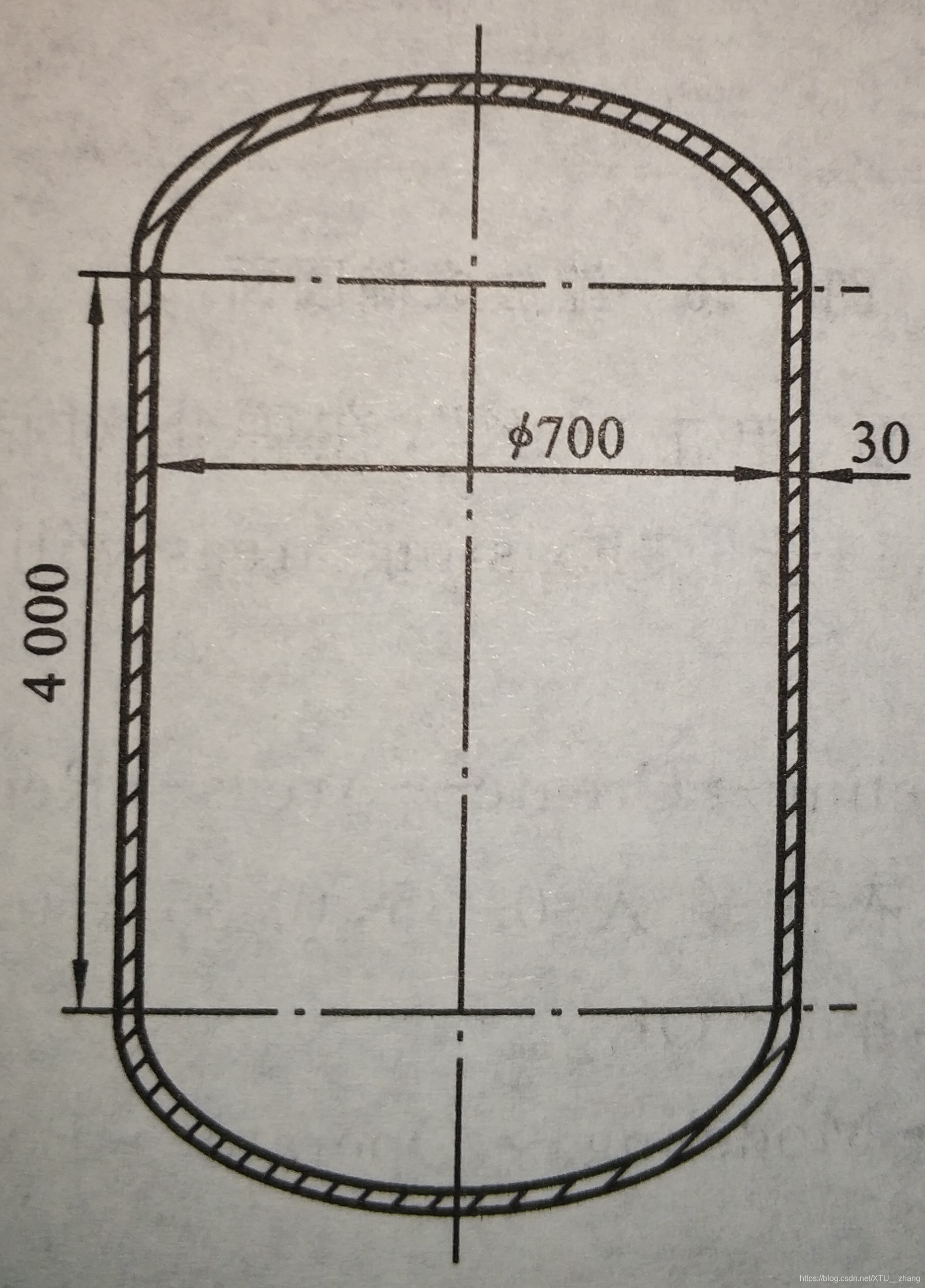

图所示压力容器，内部承受13MPa的压力，内部介质的温度为100℃，传热系数为42.26W/(m²K)。环境温度为-1.1℃，传热系数为16.494W/(m²K)。材料的导热率为47.7W/(mK),膨胀系数为1.0✖10^-5/K，弹性模量E=200GPa，泊松比μ=0.3。试对压力容器进行应力分析。
在这里插入图片描述

一、前处理

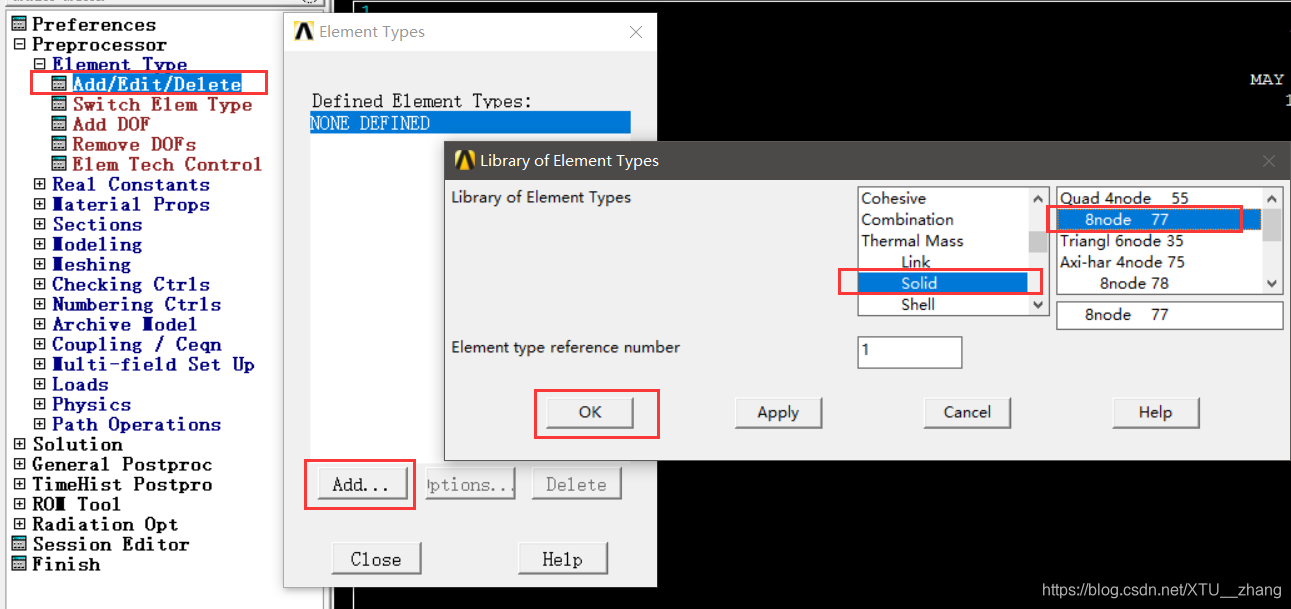

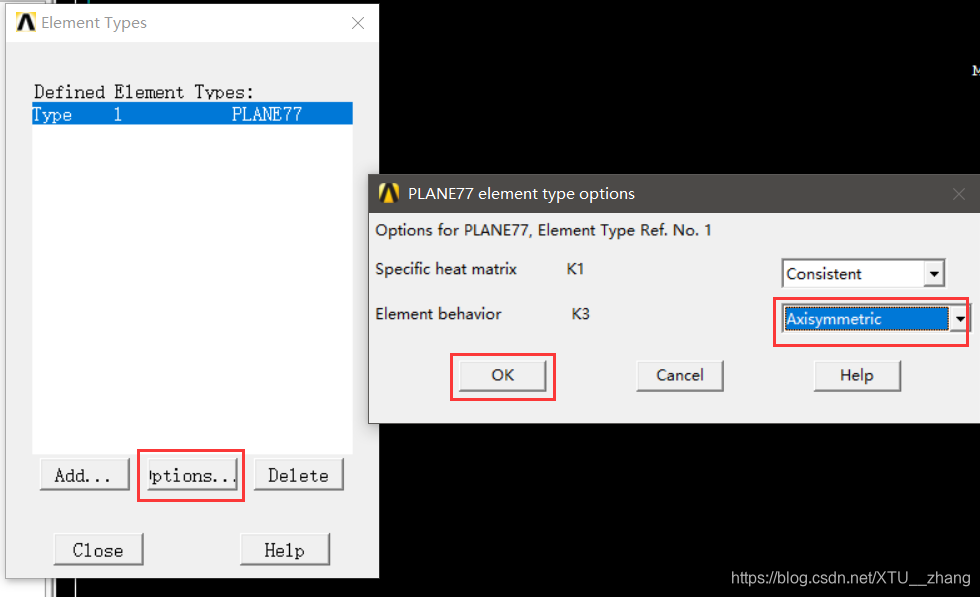

选择单元为“Quad 8 node 77”，单元行为方式选择轴对称：
在这里插入图片描述

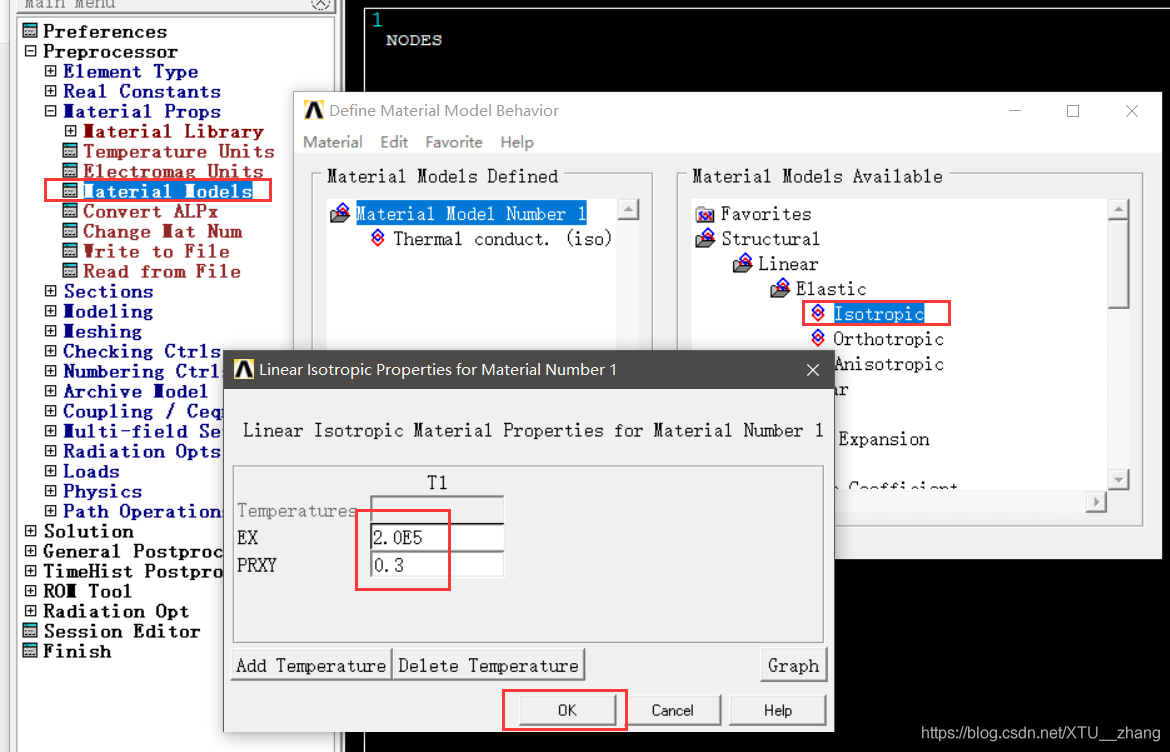

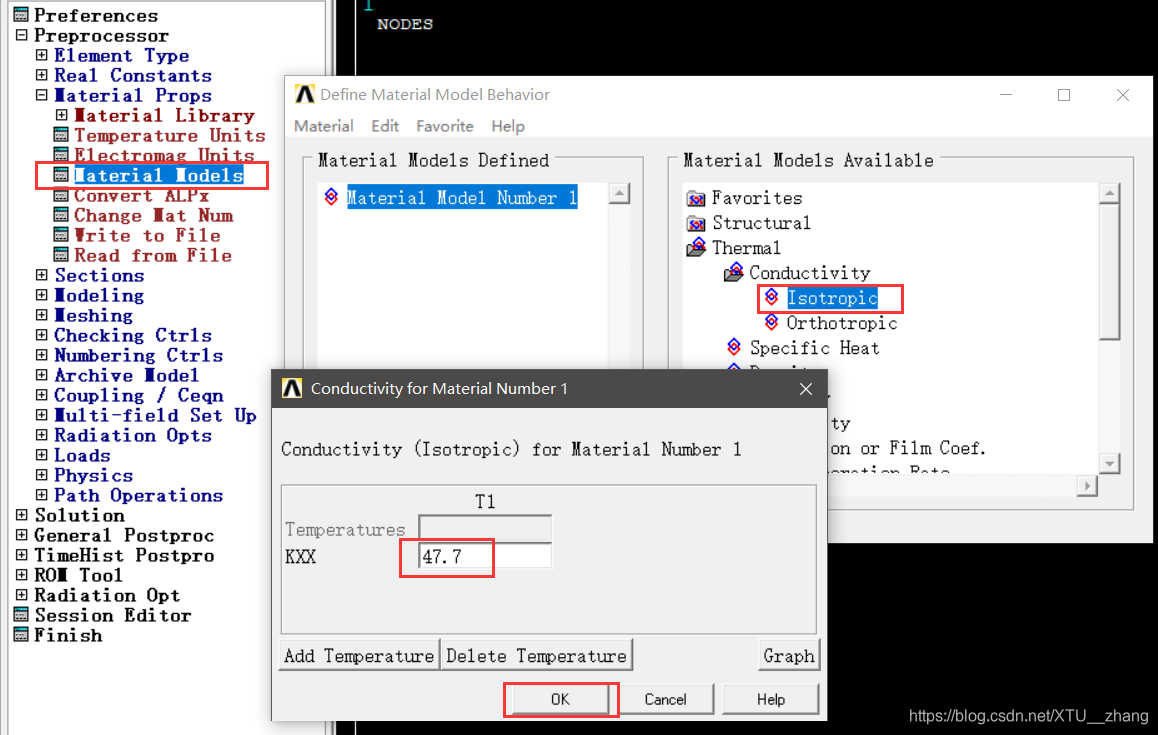

设置材料参数：

最低0.47元/天解锁文章
