EEG电极位置与大脑分区

了解电极位置和大脑分区的对应关系对于分析患者脑区功能异常区域的研究是非常重要的。

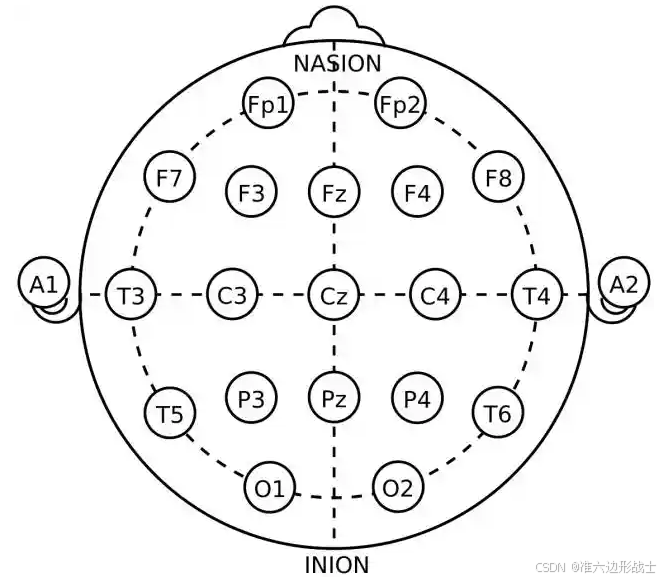

国际标准导联10-20系统

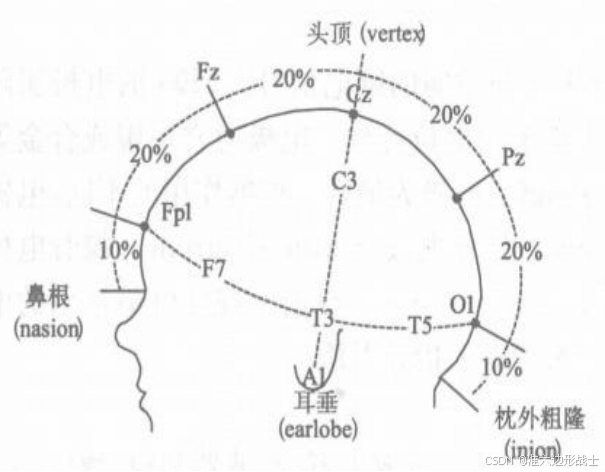

电极的位置放置一般以国际标准导联10-20系统（10-20 electrode system）安置：

1. 电极位置应根据颅骨标志的测量加以确定，尽可能与头颅的大小和形状成正比。
2. 电极的标准位置应当适当分布在头颅的所有部位。
3. 电极位置的名称应结合脑部分区（额区，颞区，顶区，枕区）。
4. 用国际阿拉伯数字标示电极：左半球为奇数，右半球为偶数，零点代表透露正中央，A1，A2代表左右耳垂。接近中线的用较小的数字，较外侧用较大的数字。
5. Fz为额中线(frontal midline)；Cz为中央头顶(central midline)；Pz为顶中线(parietal midline)。



参考电极

在脑电采集过程中，安置在头皮上的电极为作用电极(active electrode)，放置在身体相对零电位点的电极即为参考电极(reference electrode)。记录到的脑电信号即是作用电极与参考电极的差值(电位差)。
脑电信号的参考电极有多种选择，每种参考电极都有其优点：

1. 单侧/双侧耳垂平均或单侧/双侧乳突的平均：这是较为常用的参考电极，因为它们远离大脑的主要活动区域，可以减少对感兴趣区域信号的影响。但缺点是如果两个参考电极的阻抗不一致，电流会流向小阻值的方向，影响头皮电压分布，甚至改变对称性，降低了大脑左右半球差异，所以不是评估大脑左右半球功能差异的最好选择。
2. 全脑平均电极参考：使用所有作用电极的平均幅值作为参考。这种方法优点是符合物理模型，理论上是个恒常数0，可以减少任何单一参考点可能引入的偏差，对于研究脑半球差异等方面有优势，也有利于大脑中央、后部、侧部和背部位置的研究。缺点是由于是基于理想的条件计算的，与真实情况相差很大。
3. 鼻尖和下颚等：这些参考点较少使用，但在某些特定情况下可能有其优势。

大脑分区及对应的电极位置

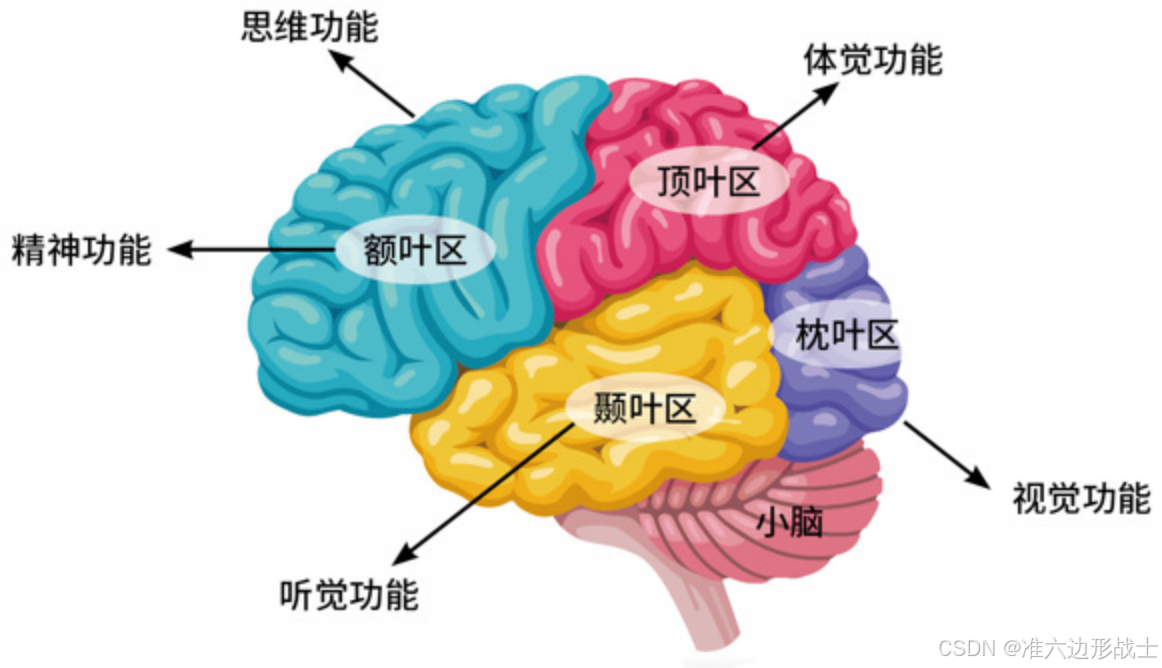

大脑被沟回自然的分成四个区域，额叶、顶叶、枕页和颞叶。这四部分各自的功能主要如下：

1. 额叶负责思维，计划和中央执行职能以及运动执行
2. 顶叶负责体感知觉，视觉和体空间信息的整合
3. 颞叶主要负责语言功能和听觉感知，参与长期记忆和情感
4. 枕叶主要负责视觉感知和处理

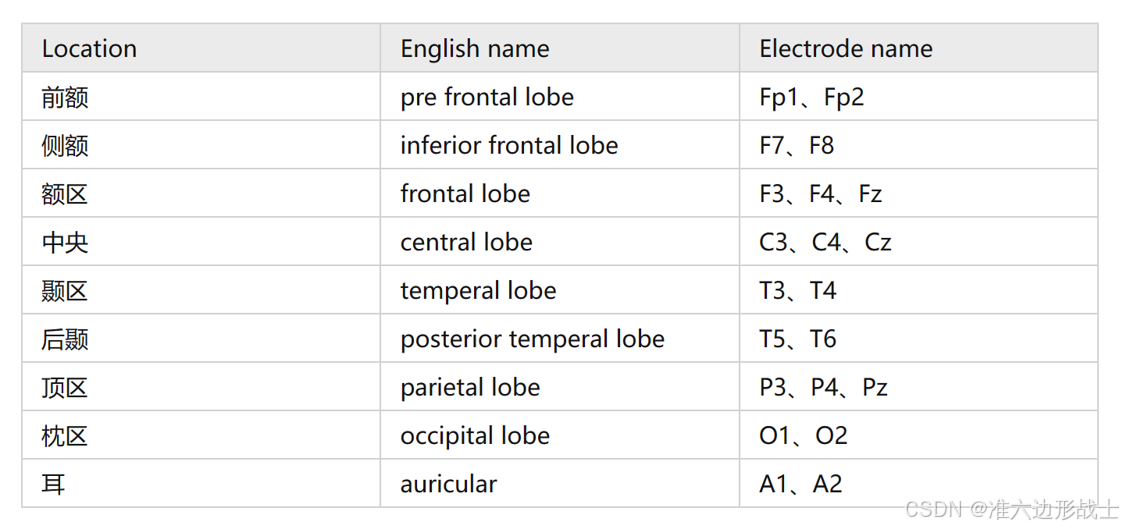

   脑部分区与电极位置的对应关系如下：
