驱动-封装驱动API接口

前面了解了定时器、驱动传参、地址传参相关知识，这里进行一个总结实验，几个知识点结合在一起来进一步理解和运用相关知识点。

---

目标

• 通过 ioctl 对定时器进行控制， 分别实现打开定时器、 关闭定时器和设置定时时
  间的功能。
• 对实验一的应用程序进行封装， 从而让应用编程人员更好的对设备进行编程。

相关资料参考

高级字符设备进阶－第36章 封装驱动API接口实验
驱动-Linux定时-timer_list
驱动-传参实验-ioctl

上面是相关知识点的介绍，这里就是需要把定时器和驱动传参知识点串联起来，综合运用。

实验

控制程序ioctl.c

#include <stdio.h>
#include <sys/types.h>
#include <sys/stat.h>
#include <fcntl.h>
#include <unistd.h>
#include <sys/ioctl.h>

#define TIME_OPEN _IO('L', 0)
#define TIME_CLOSE _IO('L', 1)
#define TIME_SET _IOW('L', 2, int)

int main(int argc, char *argv[])
{
	int fd;
	fd = open("/dev/test", O_RDWR, 0777); // 打开test节点
	if (fd < 0)
	{
		printf("file open error \n");
	}
	ioctl(fd, TIME_SET, 1000);
	ioctl(fd, TIME_OPEN);
	sleep(3);
	ioctl(fd, TIME_SET, 3000);
	sleep(7);
	ioctl(fd, TIME_CLOSE);
	close(fd);
}

代码解读

传递TIME_SET 、TIME_OPEN、TIME_CLOSE 参数值需要对照实际驱动控制程序一起看，这里可以理解为定时器修改、设置、关闭

驱动程序ioctl_timer.c

#include <linux/module.h>
#include <linux/init.h>
#include <linux/fs.h>
#include <linux/cdev.h>
#include <linux/kdev_t.h>
#include <linux/uaccess.h>
#include <linux/timer.h>
#define TIMER_OPEN _IO('L', 0)
#define TIMER_CLOSE _IO('L', 1)
#define TIMER_SET _IOW('L', 2, int)

struct device_test
{

    dev_t dev_num;         // 设备号
    int major;             // 主设备号
    int minor;             // 次设备号
    struct cdev cdev_test; // cdev
    struct class *class;   // 类
    struct device *device; // 设备
    int counter;
};
static struct device_test dev1;
static void fnction_test(struct timer_list *t); // 定义function_test定时功能函数
DEFINE_TIMER(timer_test, fnction_test);         // 定义一个定时器
void fnction_test(struct timer_list *t)
{
    printk("this is fnction_test===============\n");
    mod_timer(&timer_test, jiffies_64 + msecs_to_jiffies(dev1.counter)); // 使用mod_timer函数重新设置定时时间
}
static int cdev_test_open(struct inode *inode, struct file *file)
{
    file->private_data = &dev1; // 设置私有数据
    return 0;
}

static int cdev_test_release(struct inode *inode, struct file *file)
{
    file->private_data = &dev1; // 设置私有数据

    return 0;
}

static long cdev_test_ioctl(struct file *file, unsigned int cmd, unsigned long arg)
{
    struct device_test *test_dev = (struct device_test *)file->private_data; // 设置私有数据
    switch (cmd)
    {
    case TIMER_OPEN:
        add_timer(&timer_test); // 添加一个定时器
        break;
    case TIMER_CLOSE:
        del_timer(&timer_test); // 删除一个定时器
        break;
    case TIMER_SET:
        test_dev->counter = arg;
        timer_test.expires = jiffies_64 + msecs_to_jiffies(test_dev->counter); // 设置定时时间
        break;

    default:
        break;
    }
    return 0;
}
/*设备操作函数*/
struct file_operations cdev_test_fops = {
    .owner = THIS_MODULE, // 将owner字段指向本模块，可以避免在模块的操作正在被使用时卸载该模块
    .open = cdev_test_open,
    .release = cdev_test_release,
    .unlocked_ioctl = cdev_test_ioctl,
};
static int __init timer_dev_init(void) // 驱动入口函数
{
    /*注册字符设备驱动*/
    int ret;
    /*1 创建设备号*/
    ret = alloc_chrdev_region(&dev1.dev_num, 0, 1, "alloc_name"); // 动态分配设备号
    if (ret < 0)
    {
        goto err_chrdev;
    }
    printk("alloc_chrdev_region is ok\n");

    dev1.major = MAJOR(dev1.dev_num); // 获取主设备号
    dev1.minor = MINOR(dev1.dev_num); // 获取次设备号

    printk("major is %d \r\n", dev1.major); // 打印主设备号
    printk("minor is %d \r\n", dev1.minor); // 打印次设备号
    /*2 初始化cdev*/
    dev1.cdev_test.owner = THIS_MODULE;
    cdev_init(&dev1.cdev_test, &cdev_test_fops);

    /*3 添加一个cdev,完成字符设备注册到内核*/
    ret = cdev_add(&dev1.cdev_test, dev1.dev_num, 1);
    if (ret < 0)
    {
        goto err_chr_add;
    }
    /*4 创建类*/
    dev1.class = class_create(THIS_MODULE, "test");
    if (IS_ERR(dev1.class))
    {
        ret = PTR_ERR(dev1.class);
        goto err_class_create;
    }
    /*5  创建设备*/
    dev1.device = device_create(dev1.class, NULL, dev1.dev_num, NULL, "test");
    if (IS_ERR(dev1.device))
    {
        ret = PTR_ERR(dev1.device);
        goto err_device_create;
    }

    return 0;

err_device_create:
    class_destroy(dev1.class); // 删除类

err_class_create:
    cdev_del(&dev1.cdev_test); // 删除cdev

err_chr_add:
    unregister_chrdev_region(dev1.dev_num, 1); // 注销设备号

err_chrdev:
    return ret;
}

static void __exit timer_dev_exit(void) // 驱动出口函数
{
    /*注销字符设备*/
    unregister_chrdev_region(dev1.dev_num, 1); // 注销设备号
    cdev_del(&dev1.cdev_test);                 // 删除cdev
    device_destroy(dev1.class, dev1.dev_num);  // 删除设备
    class_destroy(dev1.class);                 // 删除类
}
module_init(timer_dev_init);
module_exit(timer_dev_exit);
MODULE_LICENSE("GPL v2");
MODULE_AUTHOR("topeet");

代码解读

驱动程序从字符设备到现在，基本思路、必备技能知识点：

• 结构体封装设备号、主设备号、次设备号、字符设备、类、设备
• 私有数据结构体
• 创建设备号
• 初始化字符设备
• 添加字符设备到内核
• 创建类
• 创建设备
• 定时器的创建、修改、删除
  这些基础知识点通过各个案例、实验 不断深化基础，这里不再讲解

Makefile 编译文件

#!/bin/bash
export ARCH=arm64
export CROSS_COMPILE=aarch64-linux-gnu-
obj-m += ioctl_timer.o
KDIR :=/home/wfc123/Linux/rk356x_linux/kernel
PWD ?= $(shell pwd)
all:
	make -C $(KDIR) M=$(PWD) modules

clean:
	make -C $(KDIR) M=$(PWD) clean



编译脚本

• make 脚本直接编译驱动C程序代码生成 驱动文件：make
• 针对控制程序，编译生成控制脚本

 aarch64-linux-gnu-gcc -o ioctl ioctl.c -static

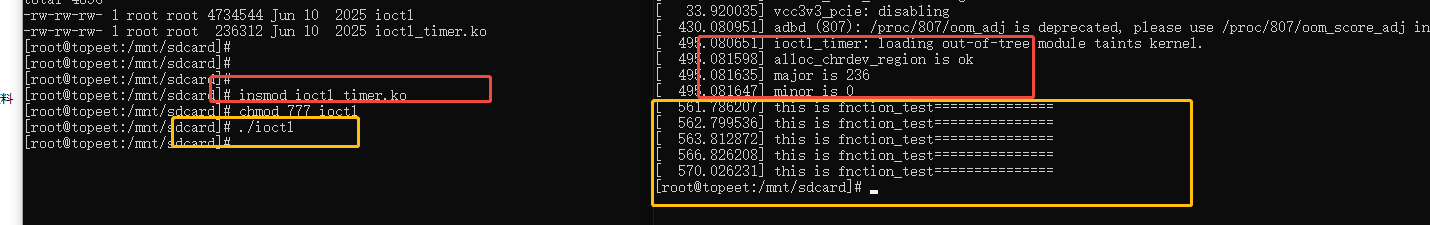

实际测试验证

驱动程序和控制程序copy 到主板系统目录下面，如下

• 先执行驱动程序，让驱动生成字符设备、节点、设备
• 执行控制程序，查看测试结果


总结

• 这里针对前面的知识点：定时器、驱动传参、api 封装 来对知识点的进一步掌握。
• 核心需要了解的还是驱动传参的逻辑和业务，后面有相关功能都可以自己定制了。
