超详细的Engauge Digitizer 软件教程

使用的是Engauge Digitizer11.1免费版（附下载链接）

链接:Engauge Digitizer11.1

下载安装软件

解压缩之后直接安装，安装之后的图标如下：

使用软件提取图表数据

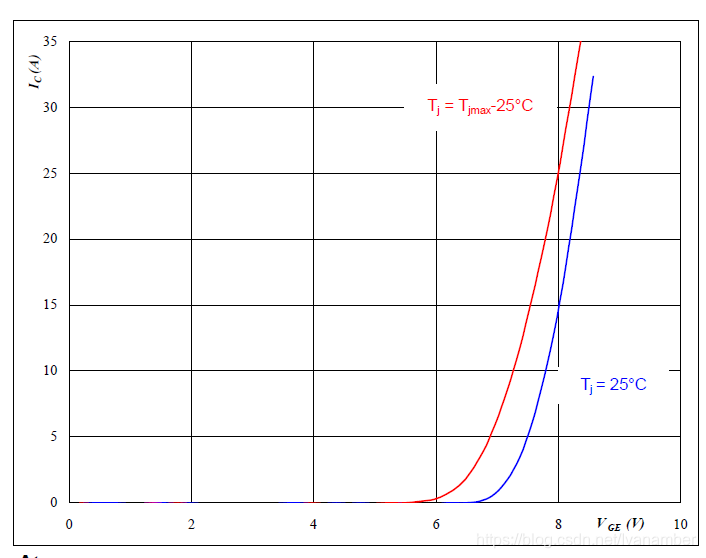

这里使用器件手册中的转移特性曲线作为目标：
打开软件，该软件是汉化版，简单明了。

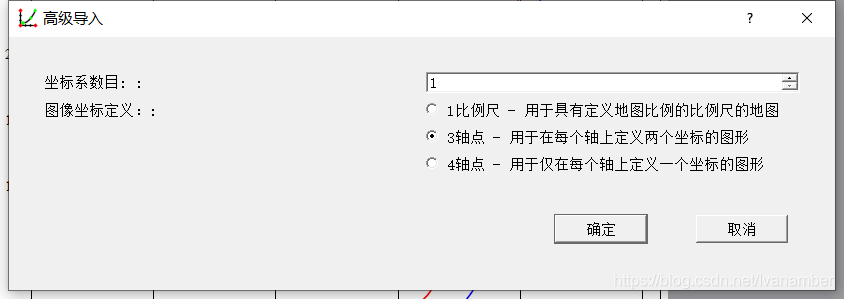

点击左上角的文件，选择导入或者导入（高级），找到你要提取数据的那个图片，点击确定。选择导入（高级）时，会有这样一个选项：

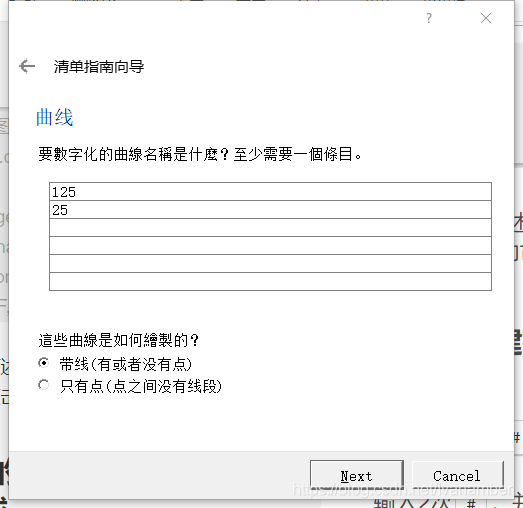

上面有具体描述，像本例中的两维坐标采用默认3轴点即可。点击确定，创建清单，点击next，曲线标记，就是给你要提取的目标曲线写个名字，至少一个，如果图中有多条曲线，可以都写上。本例写上两条曲线的温度。

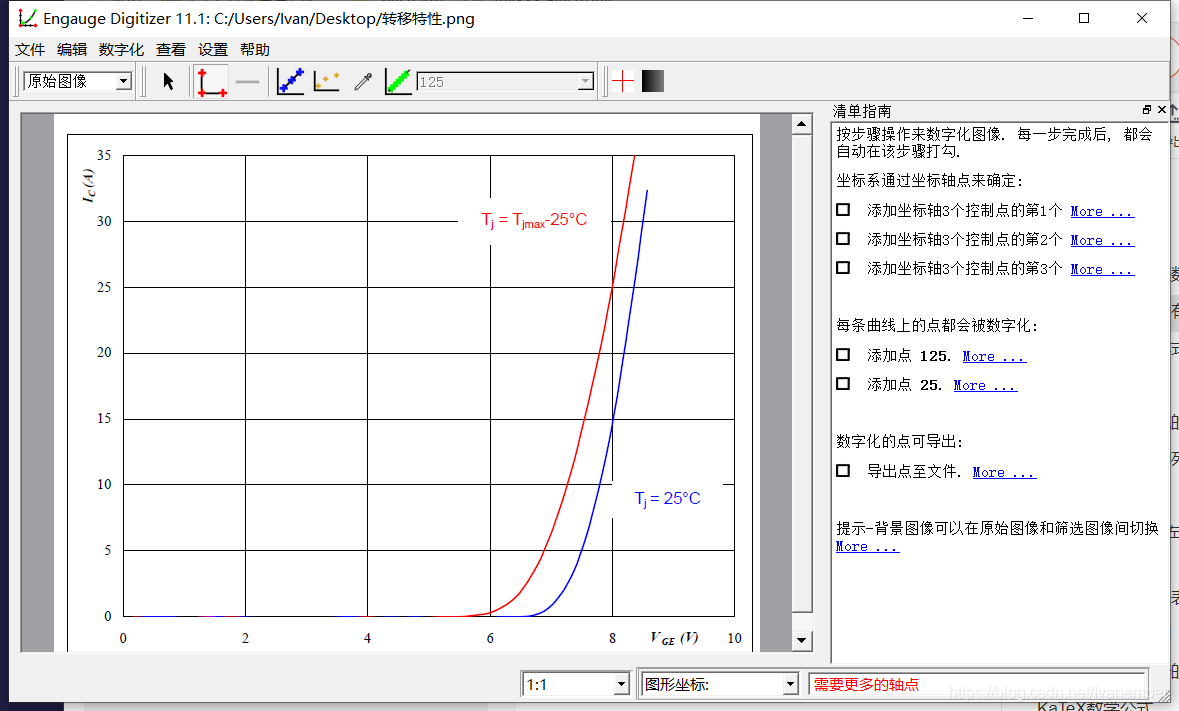

点击next并完成清单的创建。可以看到你的图像已经成功导入，如果发现图像中没有曲线，请点击左上方，在下拉选项中选择原始图像即可。

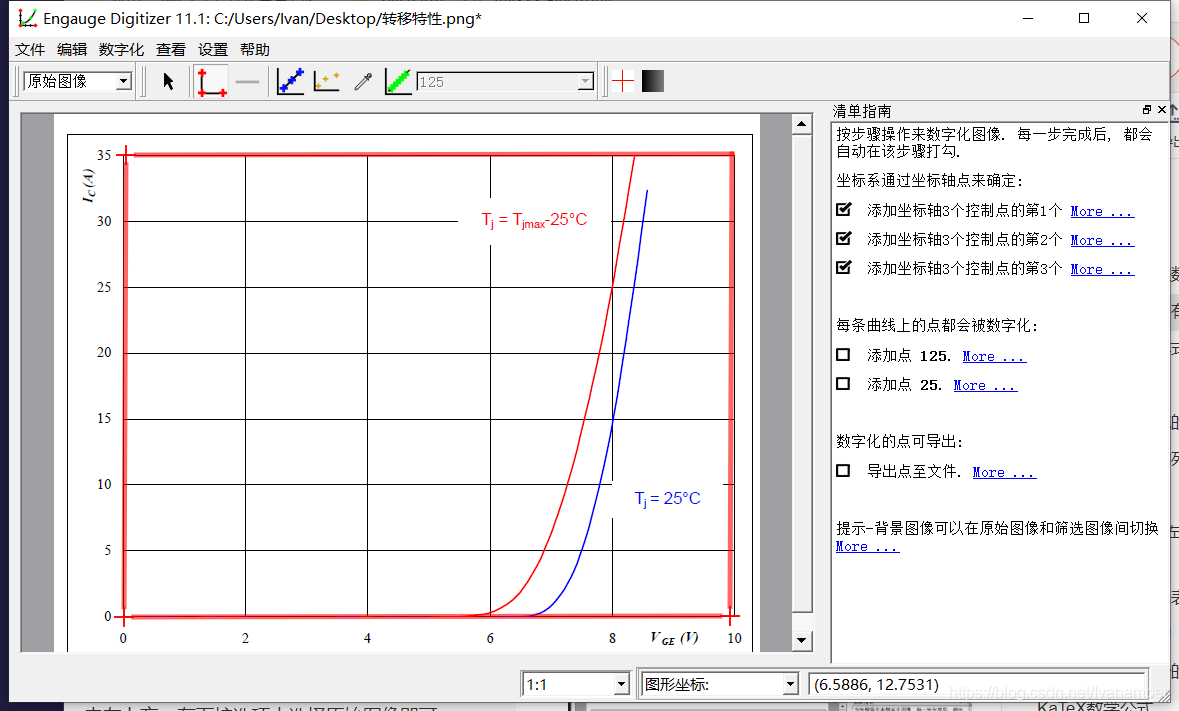

第一步为输入坐标轴信息，直接点击图像然后在弹出窗口中输入坐标即可，如果发现定位不准，可以使用选择工具（箭头）来进行调整。

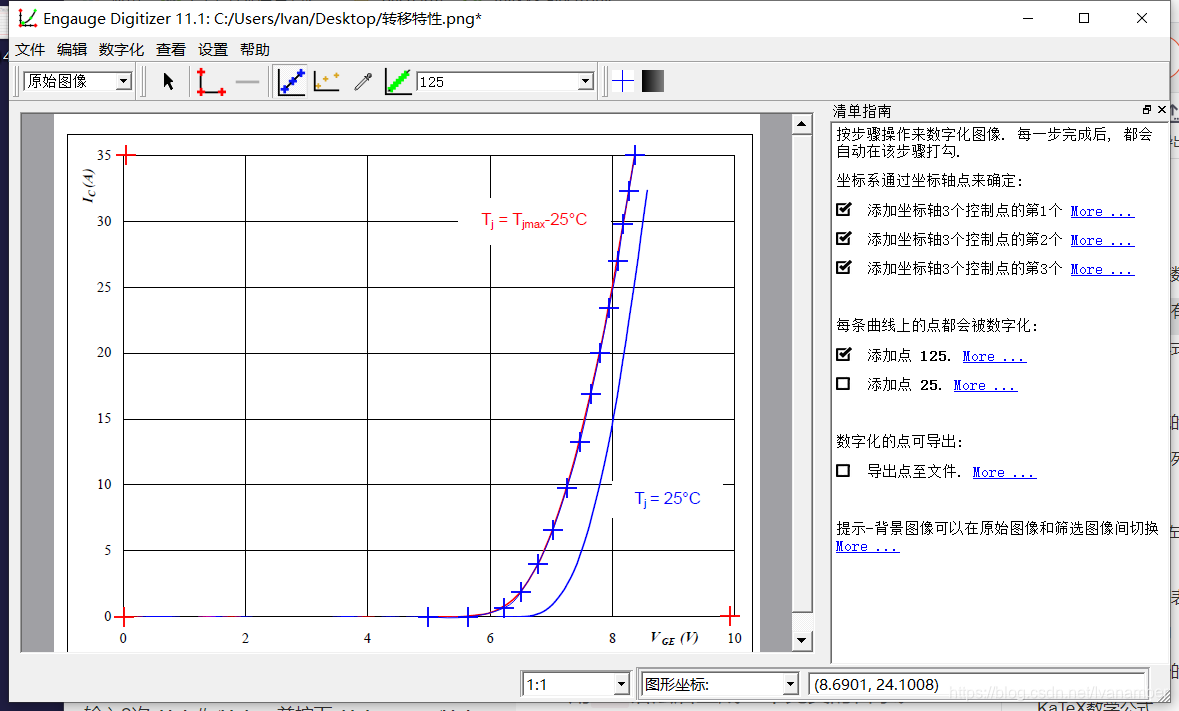

选择（蓝色的曲线点工具），并在工具栏的右边下拉列表中选择你要提取的曲线，在该曲线上间断描点，可以实时看到描点的拟合程度进行调节，同时可以在查看里面的曲线拟合窗口对拟合条件做出调整。

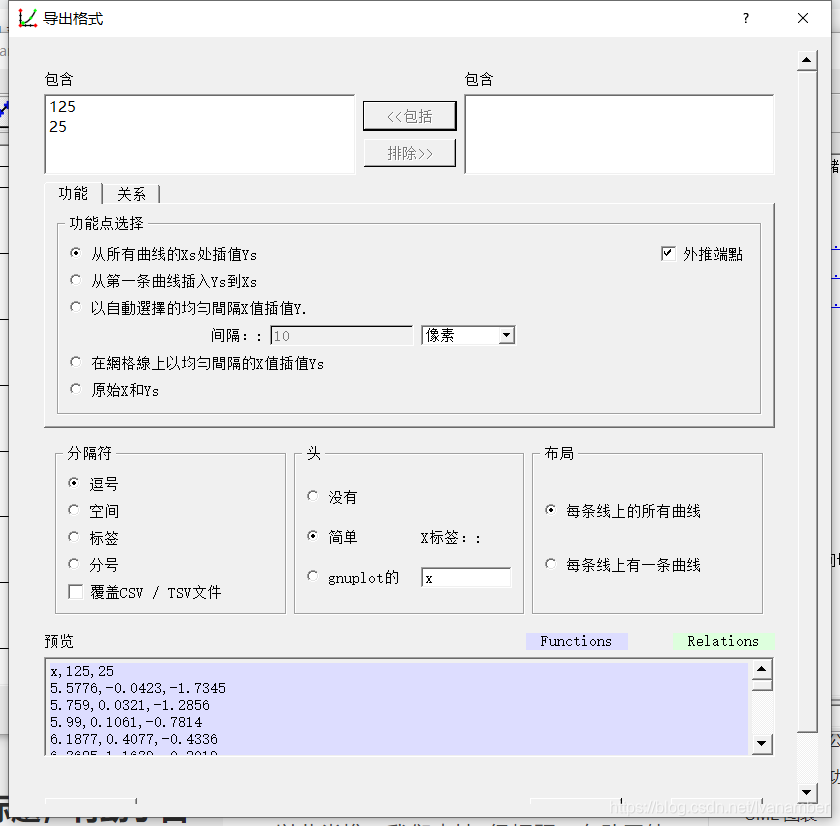

第二条曲线采用同样的方式进行，完成之后边可以导出了，在导出之前可以对导出进行设置，选择设置里面的导出格式，这里可以预览导出的数据，同时可以更改导出的精度，在功能点中选择“以自动选择的均匀间隔插值”，减小像素点即可以增加导出的精度。

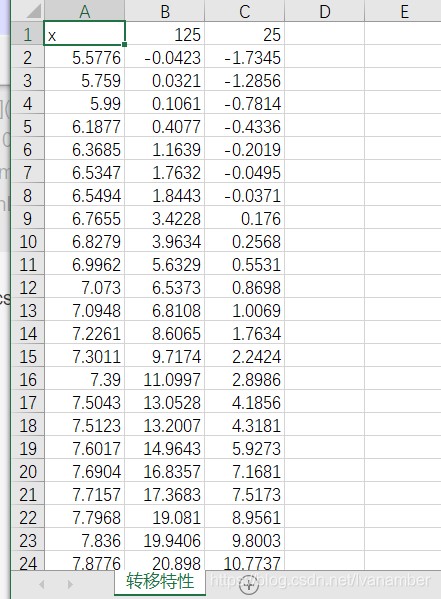

选择导出，即可以以.csv的格式导出，用户可以将此改为Excel文件格式，到此就完成了。以下为数据输出的表格。对于里面有些偏差的值，需要用户自己修改。

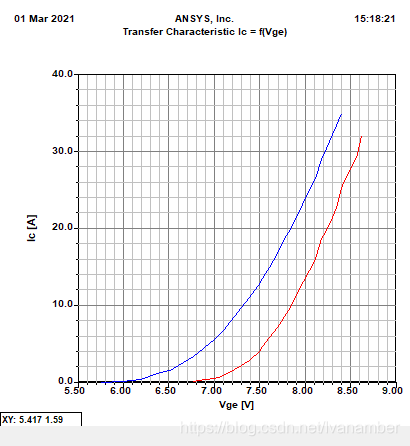

使用ansys的simplorer组件里面的拟合工具验证，数据准确度还是不错的。
