电赛小白 基于STM32HAL库 AD9959学习笔记

现在我拿到了学长传承的ad9959模块，接下来我要看一下他能不能用。

2024.7.12，15点09分，根本不晓得怎么用，头疼，去随便抄点文章试一下。现在的大体思路是看一下别人怎么用的这个模块，之前只会用单片机上面的道具，所以我没用过单片机驱动这些道具。我不想看数据手册，好恼火，好多啊，还全是英文。小虎猫咪要坚持

16.38,找淘宝客服要了资料，分享出来一起看

链接：https://pan.baidu.com/s/1wXc7ka-HS2ruGbaEltLnaQ
提取码：alcf
--来自百度网盘超级会员V4的分享

根据我的观察，这个模块是采用spi通信协议的，因为我不懂，所以先去学一下spi通信协议。这是我学习spi通信协议了解的一些知识。

Spi通信协议，是一种，高速的，同步的，全双工的串行通信总线；他的scl是作用是告诉收发双方什么时候收，and发，共用的同一个时钟线，所以叫做同步通信。（共用一个时钟）

。spi采用的是主从方式工作，一般有一个主设备和一个或多个从设备。主机的作用是管理和控制总线的。Spi至少需要4根线，MISO（主设备输入从设备输出），MOSI（主设备输出，从设备输入），SCLK（时钟），CS（片选）。英语知识，m代表master（主人），s代表slave（还不知道啥意思，等一下查一下），他是全双工的，因为两根数据线，收发可以同时进行，所以叫全双工。CS(chip select)(片选)，是用于寻址的。

1. 寻址方式

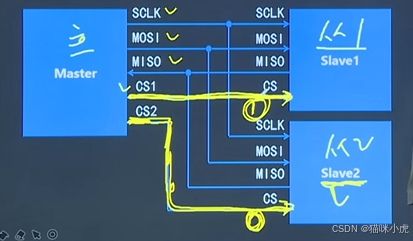

当主设备要和某个从机进心通信的时候，主设备需要先向对应设备的片选线上发送使能信号（高电平或者低电平，根据从机而定），表示选中该从设备。比如要和2设备通信，那就用cs2发送使能信号，表示主机要和从机2通信。

给你一个从机的芯片，你怎么知道他是低电平使能还是高电平使能呢？

该怎么判断呢？

一般你从电路图上，如果cs头上有个一，这种一般代表低电平有效，

1.5

什么叫串行通信，就是使用一条数据线，将数据一位一位地一次传输，每一位数据占一定的传输时间，类似于单车道，只能车一辆一辆的通过。

1. 选择完从机以后的通信过程

Spi总线在进行数据传送的时候，比如发0X55（就是16进制的55的意思）（转化成2进制为01010101）,先传送高位，后传送低位。数据线高电平表示1，低电平表示0。接收方不用应答，直接发下一个字节就行。Spi通信无起始信号，无终止信号，只有数据。

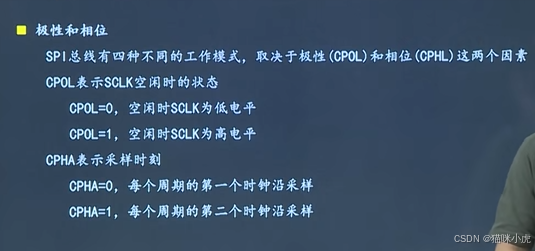

1. 发送器spi 在时钟线上升沿或者下降沿发送数据，接收器在spi时钟下降沿或者上升沿读取数据————即第一个沿发数据第二个沿接收数据，一个字节八位，是不是只需要时钟高低高低变化8次就可以解决了（即8个时钟周期）就可以完成一个字节的传输。
2. 数据手册里面的MSB叫最高位，LEB叫最低位
3.
