功能选择栏
下面将一一介绍每个功能的功能以及用法

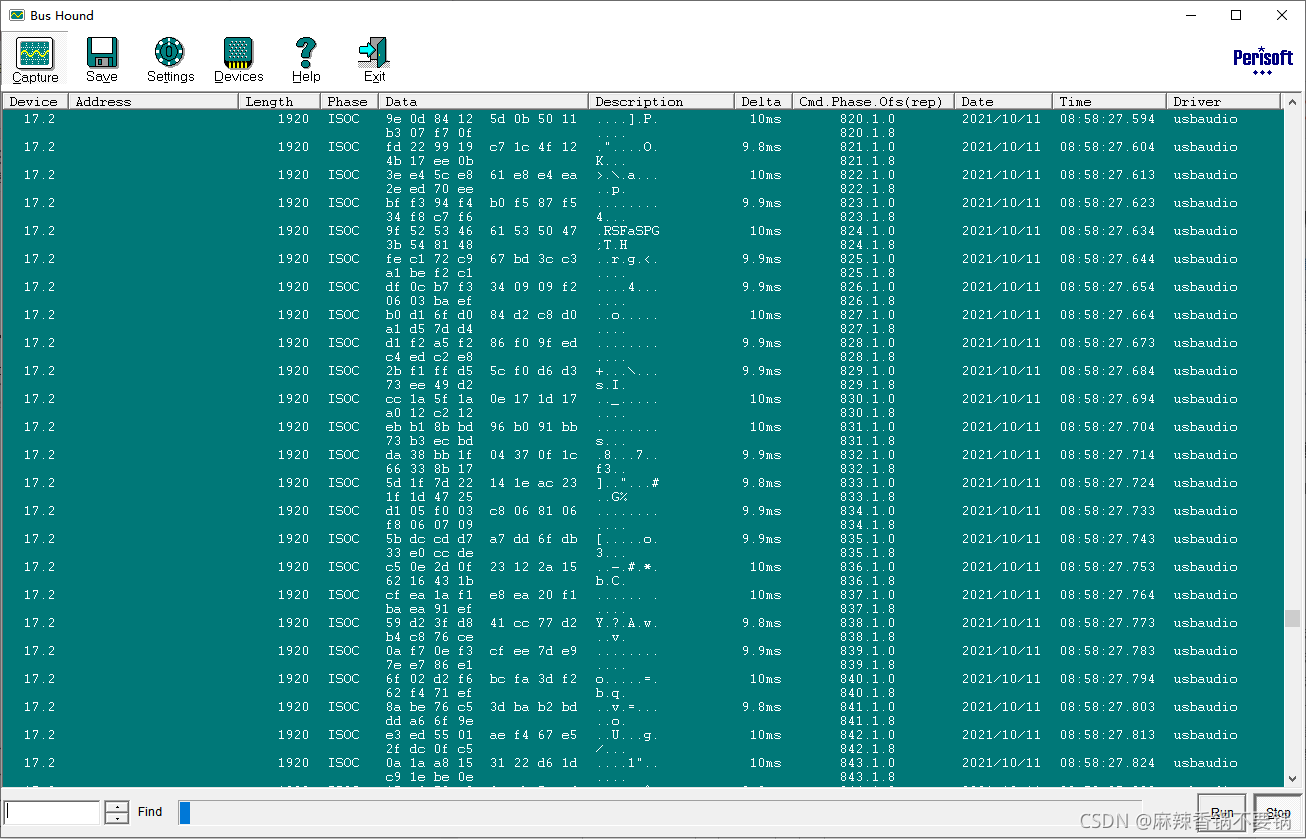

Capture界面
这个功能是用来捕捉选中的设备(在Device里选择)的数据包。接下来将介绍每一列数据的含义
Device:设备号,用来标识USB设备

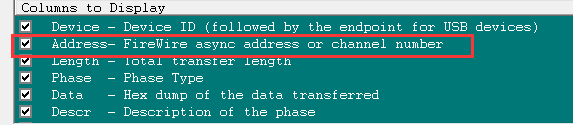

Address:这个一直为空,具体为什么我也没弄懂,官方的解释如下
Length:显示本次传输的数据长度,以Byte为单位

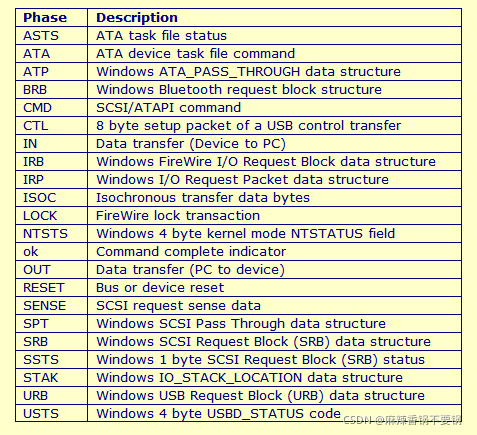

Phase:用于描述传输数据的类型,所有的类型和解释如下图(我这里是ISOC,即异步数据传输)
Data:捕捉到的具体数据,这里最大显示的长度是12字节(这个可以在Setting中修改,后面做详解)
Description:如果Phase为OUT或IN的话,将DATA的内容按照ASCII码转换后显示在这里。如果是其他类型,会按照对应协议这次传输进行说明。
Delta:每一段数据传输完成的的时间间隔,以毫秒为单位。
Cmd.Phase.Ofs(rep):
三个数据中的第一个表示命令(Cmd),从1开始统计,每当设备收到一条新的命令就加1。
第二个表示Phase在本次(Cmd)中的位置,每次有一个数据或者状态就加1。
第三个表示数据在这一个Phase当中的位置。
Data:顾名思义就是日期,即这一段数据传输完成的日期
Time:这一段数据传输完成的具体时间
Driver:进行这一操作的驱动
Sava界面
该界面可以将捕捉到的数据包保存到文件中,可以选择txt文本文件或者zip压缩包格式保存,文本文件如下图
Setting界面
Capture Capacity:捕捉数据的最大存储容量,如果可以看到多一些数据的话,不妨可以设置大一点
Max Record Length:一次捕捉最大的数据量,对应Capture界面中Data列数据长度
Stop When:停止捕捉数据的条件
第一行:驱动的选择以及对应的说明,对应Capture界面的Driver列
第二行:传输数据类型的选择以及对应的说明,对应Capture中Parse列
第三行:勾选在Capture界面中显示的内容
Device界面
这里列出了所有的USB设备,勾上哪个设备就会去捕捉哪个设备的数据包,双击设备或者选中设备然后点右下方的Send Commands按钮,会进入发送命令界面,如下图
Help界面
这个界面就不用多说了,就是官方提供的使用说明,如果英语不好不建议直接阅读
EXIT界面
顾名思义,这个按钮就是用来退出软件的,跟直接点击窗口右上角的 X 号一样效果
