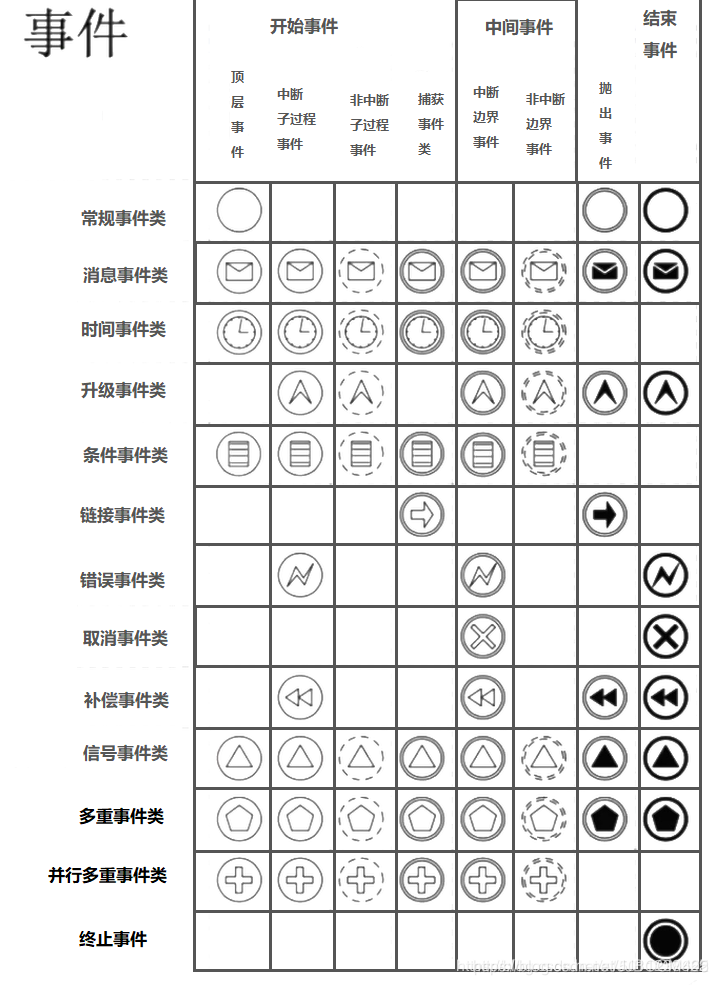

我们可以看下图，关于事件相关的矩阵图形，展现了各种BPMN中的图案效果。

事件分类方式：

1、按照位置分类：

开始事件 - 表示流程的开始，使用哪种方式触发流程的开始就是对应各个不同的开始事件。

中间事件 - 出现在流程中可以单独作为一个流程节点展示的事件。

结束事件 - 标志流程结束，分为正常结束、异常结束与执行完成后抛出一个消息或信号。

2、按照特性分类：

捕获事件（Catching） - 是一直在等待被触发的事件，比如所有开始事件都是被等待触发的事件。

抛出事件（Throwing） - 是执行到某一节点自动执行并抛出结果，比如结束事件可以自动执行并返回结果。

3、按照事件定义分类：

定时事件 - 可以作为开始事件与捕获事件及边界事件。

错误事件 - 图中为闪电的是错误事件，可以为中断子过程事件、中断便捷事件与结束事件。

信号事件 - 存在所有的维度。

消息事件 - 存在所有的维度。

对BPMN的事件进行分类后开始对具体事件进行介绍。

定时事件

定义：

指定时间（timeDate） - 给事件指定执行的时间
指定持续时间（timeDuration） - 例如流程部署五分钟或十分钟后执行。
周期执行（timeCycle） - 可以与指定持续时间相结合，例如部署后五分钟执行，然后每十分钟执行一次、

下面举个例子：

<timerEventDefinition>
    <timeDate>2019-03-03T11:11:00</timeDate>
</timerEventDefinition>

在timeEventDefinition标签中指定定时事件的类型，这里使用指定时间类型，将会在2019年3月3日十一点十一分执行。

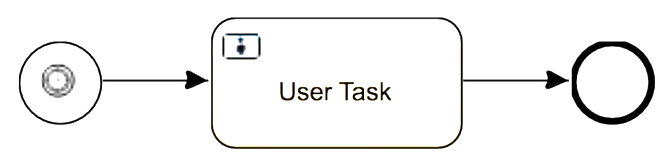

然后我们看看一个简单的定时事件流程：

流程图定义文件如下：

<startEvent id="timerstartevent" name="Timer start">
    <timerEventDefinition>
        <timeCycle>R5/PT5M</timeCycle>
    </timerEventDefinition>
</startEvent >

定时边界事件

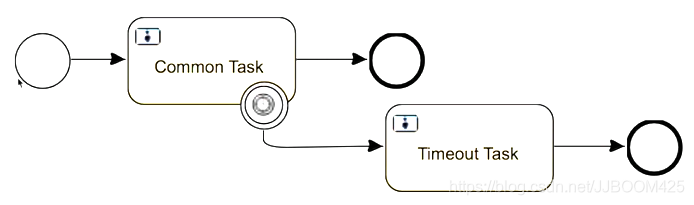

流程图例子：

这个流程是正常执行流程时，如果超时，则执行Timeout Task事件再结束。

流程定义文件如下：

<userTask id="commonTask" name="Common Task"></userTask>
<boundaryEvent id="boundarytimer" name="Timer"
    attachedToRef="commonTask" cancelActivity="true">
    <timerEventDefinition>
        <timeDuration>PT5H</timeDuration>
    </timerEventDefinition>
</boundaryEvent>

接下来我们使用代码来测试一下：

1、首先创建maven项目，并创建测试流程图

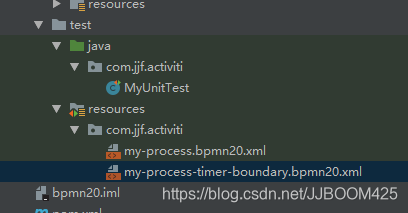

创建好maven项目后，在resources中创建 my-process-timer-boundary.bpmn20.xml 流程定义文件：

流程定义文件内容如下：

<?xml version="1.0" encoding="UTF-8"?>

<definitions xmlns="http://www.omg.org/spec/BPMN/20100524/MODEL"
	xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xmlns:activiti="http://activiti.org/bpmn"
	xmlns:bpmndi="http://www.omg.org/spec/BPMN/20100524/DI" xmlns:omgdc="http://www.omg.org/spec/DD/20100524/DC"
	xmlns:omgdi="http://www.omg.org/spec/DD/20100524/DI" typeLanguage="http://www.w3.org/2001/XMLSchema"
	expressionLanguage="http://www.w3.org/1999/XPath" targetNamespace="http://www.activiti.org/test">

	<process id="my-process">
		<startEvent id="startEvent" name="startEvent"/>
		<userTask id="commonTask" name="Common Task"/>
		<boundaryEvent attachedToRef="commonTask" id="boundaryEvent"
					   name="Timer" cancelActivity="true">   <!-- 定义边界事件，并且可以取消这个流程 -->
			<timerEventDefinition>  <!-- 定义时间定义器 -->
				<timeDuration>PT5S</timeDuration>    <!-- 流程部署后5秒再执行 -->
			</timerEventDefinition>
		</boundaryEvent>
		<userTask id="timeoutTask" name="Timeout Task"></userTask>   <!-- 如果commonTask没有在规定时间内完成，则执行这个userTask -->
		<endEvent id="end1"></endEvent>
		<endEvent id="end2"></endEvent>

		<!-- 然后将事件相连，使用sequenceFlow -->
		<sequenceFlow sourceRef="startEvent" targetRef="commonTask"/>
		<sequenceFlow sourceRef="commonTask" targetRef="end1"/>
		<sequenceFlow sourceRef="boundaryEvent" targetRef="timeoutTask"/>
		<sequenceFlow sourceRef="timeoutTask" targetRef="end2"/>
	</process>

</definitions>

这里定义了两个事件，一个普通事件与一个边界时间，如果超时则执行 timeoutTask 事件。

2、修改 activiti.cfg.xml 流程定义配置

修改后内容如下：

<?xml version="1.0" encoding="UTF-8"?>
<beans xmlns="http://www.springframework.org/schema/beans"
       xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
       xsi:schemaLocation="http://www.springframework.org/schema/beans   http://www.springframework.org/schema/beans/spring-beans.xsd">

  <bean id="processEngineConfiguration" class="org.activiti.engine.impl.cfg.StandaloneInMemProcessEngineConfiguration">
    <property name="jdbcUrl" value="jdbc:h2:mem:activiti;DB_CLOSE_DELAY=1000;MVCC=TRUE" />
    <property name="jdbcDriver" value="org.h2.Driver" />
    <property name="jdbcUsername" value="sa" />
    <property name="jdbcPassword" value="" />
    <property name="asyncExecutorActivate" value="true"/>     <!-- 因为涉及到定时任务，所以要把异步执行器打开 -->
    <property name="enableDatabaseEventLogging" value="true"/>     <!-- 为了看执行原理，要开启一个可见的日志 -->
  </bean>

</beans>

除了基本的数据库配置后，添加了两项内容：因为涉及到定时任务，所以要把异步执行器打开；并且为了更方便的看执行原理，还打开了一个可见的日志。

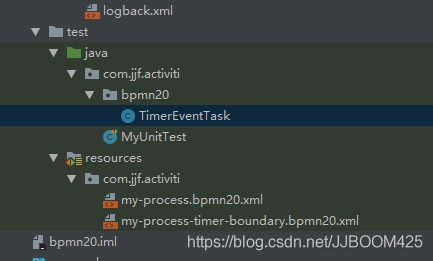

3、创建 TimerEventTask 测试类

首先在test下创建bpmn20包再创建 TimerEventTask 测试类：

测试类的内容如下：

package com.jjf.activiti.bpmn20;

import org.activiti.engine.runtime.ProcessInstance;
import org.activiti.engine.task.Task;
import org.activiti.engine.test.ActivitiRule;
import org.activiti.engine.test.Deployment;
import org.junit.Rule;
import org.junit.Test;
import org.slf4j.Logger;
import org.slf4j.LoggerFactory;

import java.util.List;

/**
 * test
 */
public class TimerEventTask {
    private static final Logger LOGGER = LoggerFactory.getLogger(TimerEventTask.class);

    @Rule
    public ActivitiRule activitiRule = new ActivitiRule();

    @Test
    @Deployment(resources = {"my-process-timer-boundary.bpmn20.xml"})
    public void testTimerBoundary() throws InterruptedException {
        ProcessInstance processInstance = activitiRule.getRuntimeService().startProcessInstanceByKey("my-process");   //启动这个流程

        List<Task> tasks = activitiRule.getTaskService().createTaskQuery().listPage(0, 100);    //查询Task列表
        for (Task task:tasks){   //遍历输出task
            LOGGER.info("task.name = [{}]" , task.getName());
        }
        LOGGER.info("task.size = [{}]" , tasks.size());

        Thread.sleep(1000*15);    //让程序睡眠15s

        //再重新执行看看遍历的task事件
        tasks = activitiRule.getTaskService().createTaskQuery().listPage(0, 100);    //查询Task列表
        for (Task task:tasks){   //遍历输出task
            LOGGER.info("task.name = [{}]" , task.getName());
        }
        LOGGER.info("task.size = [{}]" , tasks.size());
    }
}

这里我们启动流程后输出此时的task，然后使用Thread让程序睡眠15s后再重新执行查看遍历出来的task事件。

4、测试执行

单元测试结果如下：

Loading XML bean definitions from class path resource [activiti.cfg.xml]
Activiti 5 compatibility handler implementation not found or error during instantiation : org.activiti.compatibility.DefaultActiviti5CompatibilityHandler. Activiti 5 backwards compatibility disabled.
performing create on engine with resource org/activiti/db/create/activiti.h2.create.engine.sql
performing create on history with resource org/activiti/db/create/activiti.h2.create.history.sql
performing create on identity with resource org/activiti/db/create/activiti.h2.create.identity.sql
ProcessEngine default created
Starting up the default async job executor [org.activiti.engine.impl.asyncexecutor.DefaultAsyncJobExecutor].
Creating thread pool queue of size 100
Creating executor service with corePoolSize 2, maxPoolSize 10 and keepAliveTime 5000
{} starting to acquire async jobs due
{} starting to acquire async jobs due
{} starting to reset expired jobs
task.name = [Common Task]
task.size = [1]
task.name = [Timeout Task]
task.size = [1]

可以看到我们这里睡眠了15s后则会执行Timeout Task事件。
