一、原理

1.1数码管

扩展板使用3位5161AS数码管。

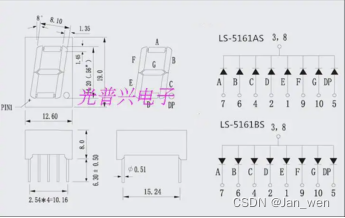

5161AS数码管引脚图：

5161AS数码管原理图：

从上图可知，5161AS数码管为共阴极数码管。每位数码管由八个LED组成，其中a--g显示数字，h显示小数点。

1.2 74HC595

扩展板使用74HC595芯片。74HC595是一个8位串行输入、并行输出的位移缓存器，其中并行输出为三态输出。

注：可能原理图上使用的是74LS595。74HS595为CMOS芯片，74LS595为TTL芯片，两者在功能上类似，使用上也一样。

74HC595芯片引脚图：

14脚： $gif.latex?SER$ ，串行数据输入引脚

12脚： $gif.latex?RCLK$ ，存储寄存器时钟输入引脚。上升沿时，数据从移位寄存器转存至存储寄存器。存储寄存器与数码管直接连接，即存储寄存器的值直接控制数码管的显示。

11脚： $gif.latex?SRCLK$ ，移位寄存器时钟引脚，上升沿时，移位寄存器中的数据整体后移，并接受新的数据(从DS输入)。具体可参考数电课本关于移位寄存器的讲解。

10脚： $gif.latex?%5Coverline%7BSRCLK%7D$ ,低电平时，清空移位寄存器中已有的数据，一般不用，接高电平即可。

13脚： $gif.latex?%5Coverline%7BOE%7D$ ，输出使能控制脚，它是低电才使能输出，所以接GND

9脚： $gif.latex?Q_%7BH%27%7D$ 串行数据输出引脚。当移位寄存器中的数据多于8位时，最先进入移位寄存器的数据将会溢出，并从该引脚串行输出。用于多个74HC595芯片的级联。

1-7脚：Q1-Q7并行输出引脚

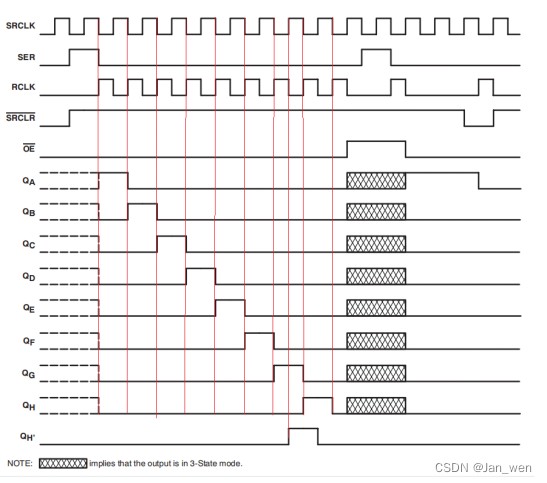

时序图

二、编码说明

2.1 数码管字模

八位二进制数（即一个字节）控制一个数码管，从高位到低位依次控制h、g、f、e、d、c、b、a，1亮0熄。

注：本编码方式的解码，应从最高位开始读取，即首先将一字节的字模数据的最高位与1做与（&）运算以此读取高一位（即h），然后将数据左移一位，通过相同的方法读取高二位（即g）。

例：将字符0进行编码

解：通过观察前面列举的数码管引脚图可知，要想使之显示字符0，需要a,b,c,d,e,f这几个LED灯亮，而其余的g,h这两个LED灯灭。因此字符0的字模二进制编码应为：0011 1111（hgfe dcba）。转换成十六进制为0x3f。

2.2十六进制数字模编码参考

uint8_t Seg7[17] = { 0x3f, 0x06, 0x5b, 0x4f, 0x66, 0x6d, 0x7d, 0x07, 0x7f,0x6f, 0x77, 0x7c, 0x39, 0x5e, 0x79, 0x71, 0x00};
//依次为 0、1、2、3、4、5、6、7、8、9、A、b、C、d、E、F、空

三、程序设计

3.1 原理图

扩展板数码管原理图如下：

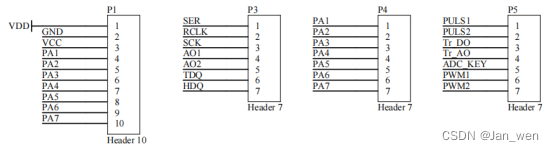

排针原理图如下：

综合两个原理图可知，MCU可通过PA1，PA2，PA3三个引脚驱动数码管。其中PA1与SER连接，向74HC595发送串行数据；PA2与RCLK连接，控制存储寄存器；PA3与SCK（即:SRCLK）连接，控制移位寄存器。

3.2 逻辑分析

观察原理图可知，资源拓展板上共有三位数码管，其中DS1为最高位，DS3为最低位。每个数码管分别有一个595芯片控制。在三个595芯片中，U1为最高位，且其数据引脚SER直接与MCU连接，U2,U3为U1的级联。U2的SER引脚连接U1的 $gif.latex?DH%27$ ，即输入U2的数据为U1经过移位寄存器移位后溢出的数据。U3以此类推。

在向595芯片传输字模数据时，应首先传DS3显示所需的字模数据，然后传DS2显示所需的字模数据，最后传DS1所需的字模数据。在经过移位寄存器移位后，各数码管显示所需的字模数据将一一对应。此时，再向存储寄存器发出上升沿脉冲信号（即RCLK置1），即可将信号输出芯片，用以控制数码管的显示。

3.3 配置方法和参考代码

在扩展板上使用跳线帽将排针P3的1,2,3号针脚分别与P4的1,2,3号针脚连接。

在CubeMX中，将PA1，PA2，PA3配置为推挽输出模式，无上下拉电阻，初始电位为低电平。

生成初始化代码后即可编写数码管的驱动代码。参考代码如下：

uint8_t Seg7[17] = { 0x3f, 0x06, 0x5b, 0x4f, 0x66, 0x6d, 0x7d, 0x07, 0x7f, 0x6f, 0x77, 0x7c, 0x39, 0x5e, 0x79, 0x71, 0x00};
//该数组应在.h中或驱动代码所在的.c文件的开头声明。

//*为提高代码的可读性，将控制PA1，PA2，PA3引脚输出高\低电平的指令替换为对应数据线的高低电平转换*//
#define RCLK_H   (HAL_GPIO_WritePin(GPIOA,GPIO_PIN_2,GPIO_PIN_SET))
#define RCLK_L   (HAL_GPIO_WritePin(GPIOA,GPIO_PIN_2,GPIO_PIN_RESET))
#define SCK_H    (HAL_GPIO_WritePin(GPIOA,GPIO_PIN_3,GPIO_PIN_SET))
#define SCK_L	 (HAL_GPIO_WritePin(GPIOA,GPIO_PIN_3,GPIO_PIN_RESET))
#define SER_H	 (HAL_GPIO_WritePin(GPIOA,GPIO_PIN_1,GPIO_PIN_SET))
#define SER_L	 (HAL_GPIO_WritePin(GPIOA,GPIO_PIN_1,GPIO_PIN_RESET))

void SegDisp(int Bit1,int Bit2,int Bit3)//Bit1：DS1 Bit2:DS2 Bit3:DS3，对应实参都为0~16的整型数据，	直接对应字模数组中的相应字模数据
{
	uint8_t temp = 0;//缓存单元，用于缓存字模数据
	uint8_t i = 0;//循环变量
	RCLK_L;//RCLK置0，准备向芯片发送数据
	temp = Seg7[Bit3];//将DS3显示所需的字模数据写入缓存单元

	for(i=0;i<8;i++)
	{
		SCK_L;//RCK置0，准备向芯片发送一位数据
		if(temp&0x80 )//读取最高位数据，若为1，则数据线传输高电平信号;若为0，则数据线传输低电平信号
		{
			SER_H;
		}
		else
		{
			SER_L;
		}
		SCK_L;
		SCK_H;//SCK置1，SRCLK时钟产生上升沿，移位寄存器将数据整体后移一位
		temp = temp<<1;//缓存数据左移一位，准备读取高二位数据。
	}
	temp = Seg7[Bit2];
	for(i=0;i<8;i++)
	{
		RCLK_L;
		if(temp&0x80 )
		{
			SER_H;
		}
		else
		{
			SER_L;
		}
		SCK_L;
		SCK_H;
		temp = temp<<1;
	}
	temp = Seg7[Bit1];
	for(i=0;i<8;i++)
	{
		SCK_L;
		if(temp&0x80 )
		{
			SER_H;
		}
		else
		{
			SER_L;
		}
		SCK_L;
		SCK_H;
		temp = temp<<1;
	}
	RCLK_L;
	RCLK_H;//RCLK置1，RCLK时钟产生上升沿，存储寄存器转存移位寄存器数据，并向数码管发出控制信号。

}

3.4 参考例程

例：控制三位数码管同时循环显示0--15的十六进制数。

参考代码：

While(1)
{
    int i;
	for(i=0;i<16;i++)
    {
		SegDisp(i,i,i);
		HAL_Delay(500);
	}
}
