本文详细介绍了IPv4静态路由的定义、配置过程、负载分担机制以及备份策略，包括语法格式、操作步骤和实际应用场景，重点强调了静态路由在简单网络和故障恢复中的作用。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

2）配置两条及以上前缀，掩码和优先级相同的IPv4静态路由。

2）配置两条及以上前缀，掩码相同，优先级不同的IPv4静态路由。

IPv4静态路由简介

定义

静态路由是一种需要用户手工配置的特殊路由。静态路由通过手工配置，手工告诉三层设备（三层交换机、路由），数据包从来拿到哪去。动态路由也需要手工配置，但配置的时候，配置命令不会说明数据包从哪来到哪去。

1）动态路由

rip: network 10.10.10.0

2）静态路由

语法格式：ip route-static ip-address { mask | mask-length } nexthop-address preference preference

配置样例：

ip route-static 10.10.10.0 24 192.168.3.1

ip route-static 10.10.10.0 24 gigabitethernet 0/0/1

2. 目的

当网络结构比较简单时，只需配置静态路由就可以使网络正常工作。当设备不能使用动态路由协议或者不能建立到达目的网络的路由时，也可以使用静态路由。

静态路由可非常准确地控制网络的路由选择。仔细设置和使用静态路由可以改进网络的性能，并可为重要的应用保证带宽。

IPv4静态路由原理描述

路由设备根据路由转发数据包，路由可以通过手动配置和使用动态路由算法计算产生，通过手动配置产生的路由就是静态路由。

静态路由和动态路由相比优点是：静态路由比动态路由使用更少的带宽，并且不需要占用设备资源来计算和分析路由更新。

静态路由和动态路由相比缺点是：当网络发生故障或者拓扑发生变化后，静态路由不会自动改变，必须有管理员的介入。

一条静态路由包含以下要素：目的地址和掩码长度，出接口和下一跳地址。

目的地址和掩码

目的地址为点分十进制格式，掩码可以用点分十进制表示，也可用掩码长度即掩码中连续“1”的位数表示。

出接口和下一跳地址

在配置静态路由时，可指定出接口，也可指定下一跳地址，还可以同时指定出接口和下一跳地址。实际上，所有的路由项都必须明确下一跳。在发送报文时，首先根据报文的目的地址寻找路由表中与之匹配的路由（遵循最长匹配原则）。指定发送接口时需要注意：

对于点到点类型的接口，指定发送接口即隐含指定了下一跳地址，这时认为与该接口相连的对端接口地址就是路由的下一跳地址。
在配置静态路由时，不建议指定以广播口（如以太网接口）作为出接口。因为以太网接口是广播类型的接口，会导致出现多个下一跳，无法唯一确定下一跳。在应用中，如果必须指定广播接口（如以太网接口）作为出接口，必须同时指定通过该接口发送时对应的下一跳地址。

创建IPv4静态路由的语法格式

在配置IPv4静态路由之前，需完成以下任务：

配置接口的链路层协议参数，使接口的链路协议状态为Up

思考：结合实验，思考上面的句子如何理解。

操作步骤

1. 进入系统视图。

system-view

2. 配置IPv4静态路由。

公网配置IPv4静态路由。

ip route-static ip-address { mask | mask-length } nexthop-address [ preference preference | tag tag ] * [ description text ]

ip route-static ip-address { mask | mask-length }{ interface-name | interface-type interface-number} [ nexthop-address ] [ preference preference | tag tag ] * [ description text ]

对于不同的静态路由，可以为它们配置不同的优先级（preference），从而更灵活地应用路由管理策略。思考并实施：请同学们举例说明，在ENSP中完成配置。

对于不同的静态路由，配置不同的tag属性值，可对静态路由进行分类，以实现不同的路由管理策略。例如，其他协议引入静

态路由时，可通过路由策略引入具有特定tag属性值的路由。

配置IPv4静态路由

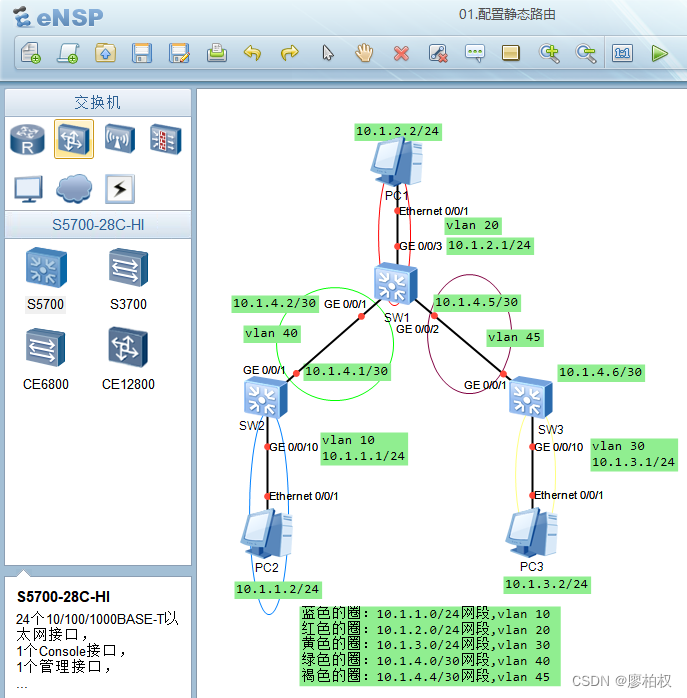

ENSP中，对S5700交换机的gigabitethernet口配置undo portswitch后，依然不能直接配置ip address，需要在portswitch模式下，配置vlan，配置 interface vlan。在真机中输入undo portswitch后应该可以直接配ip address。

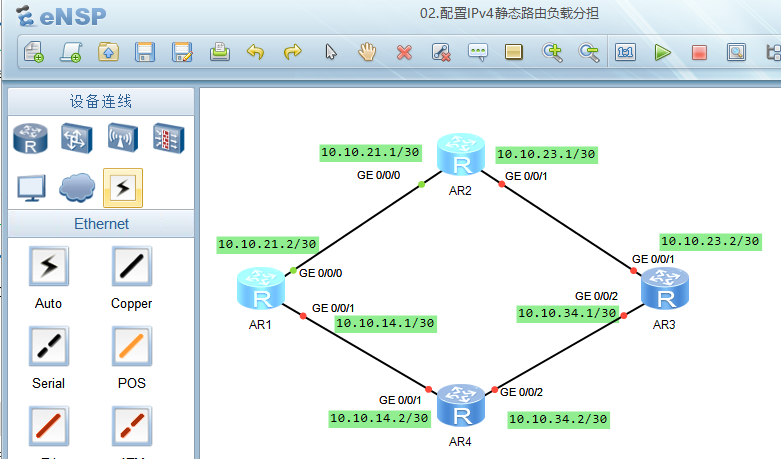

配置IPv4静态路由负载分担

根据路由选路规则，前缀和掩码长度一致的情况下，路由优先级相同，缺省情况下，IPv4静态路由之间实现负载分担。

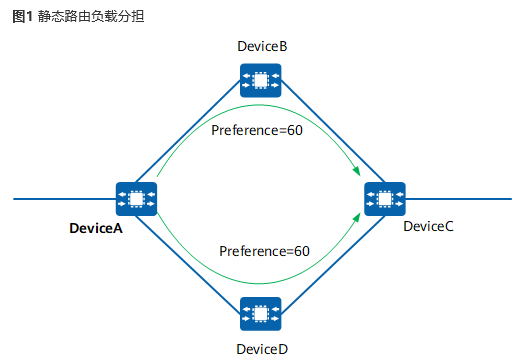

如图1，从R1到R3有两条前缀、掩码长度、优先级相同的静态路由。两条路由都会出现在路由表上，同时进行数据的转发。

图1 静态路由负载分担

2. 配置

1）进入系统视图。

system-view

2）配置两条及以上前缀，掩码和优先级相同的IPv4静态路由。

公网上配置IPv4静态路由。

ip route-static ip-address { mask | mask-length } nexthop-address preference preference

ip route-static ip-address { mask | mask-length }{ interface-name | interface-type interface-number } [ nexthop-address ] preference preference

3. 检查配置结果

执行命令display ip routing-table，查看IPv4路由表中有同一前缀和掩码有多个出接口和下一跳的路由信息。

配置IPv4静态路由备份

1. 背景信息

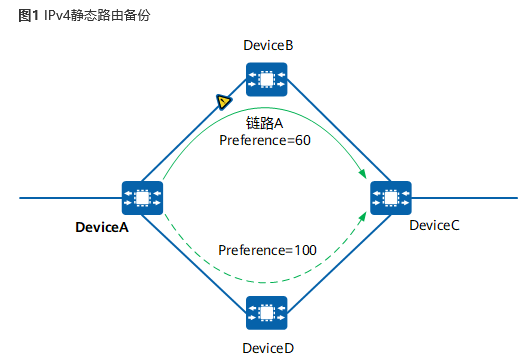

配置到相同目的地多条IPv4静态路由，如果多条IPv4静态路由指定不同的优先级（Preference），则可实现路由备份。如图1，DeviceA到DeviceC有两条静态路由。在正常情况下，路由表上仅下一跳是DeviceB的静态路由的状态为“Active”，因为这条路由具有更高的优先级。另一条下一跳是DeviceD的静态路由则作为备份路由，只有在主链路A上出现故障的时候，备份路由才会被激活，承担数据转发的业务。在主链路A恢复正常后，路由表又恢复到原来的样子，即下一跳是DeviceB的静态路由又成为活跃路由来承担数据转发，因此这条备份路由也叫做浮动静态路由。

图1 IPv4静态路由备份

2. 操作步骤

1）进入系统视图。

system-view

2）配置两条及以上前缀，掩码相同，优先级不同的IPv4静态路由。

公网配置IPv4静态路由。

ip route-static ip-address { mask | mask-length } nexthop-address preference preference

ip route-static ip-address { mask | mask-length }{ interface-name | interface-type interface-number } [ nexthop-address ] preference preference
