对于activity引擎的并行流程的驳回问题

最新推荐文章于 2024-05-14 16:37:28 发布
最新推荐文章于 2024-05-14 16:37:28 发布
阅读量3k 收藏 1
点赞数 1
分类专栏： activity流程引擎 文章标签： activity引擎
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/Jeamsy/article/details/99680863
版权

并行网关

并行网关的流程图

需求背景

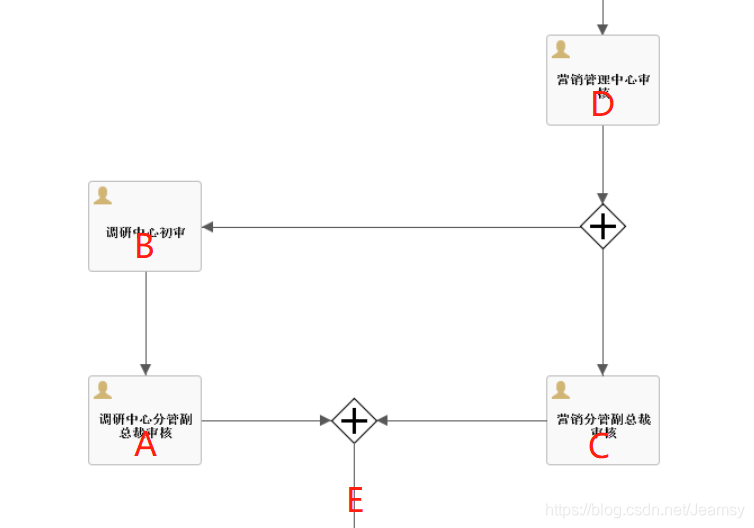

在这里插入图片描述
要求：需要实现A驳回到B;C驳回到D,同时消掉AB段的待办，E驳回到D

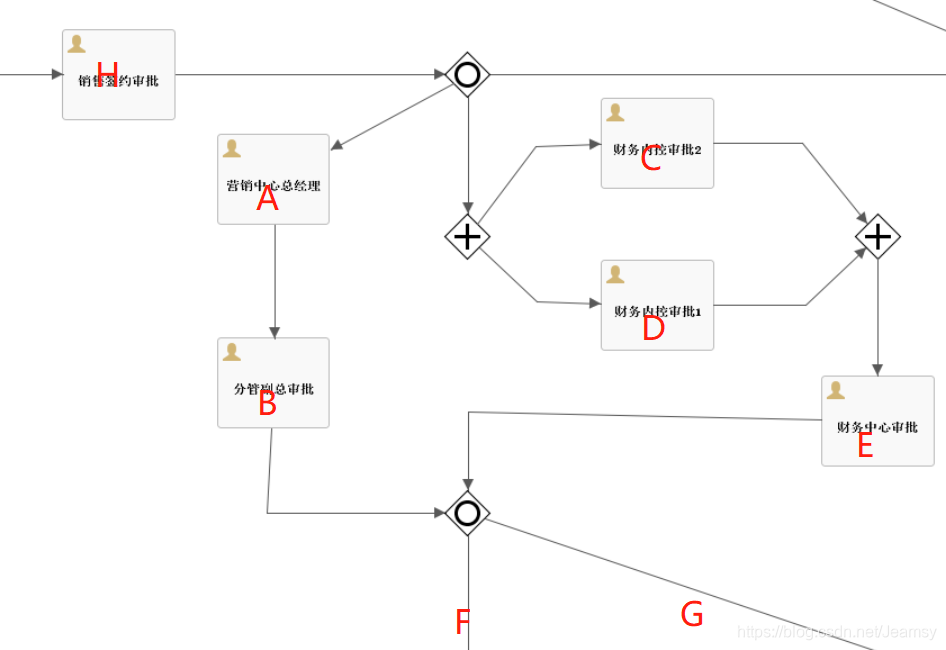

在这里插入图片描述
要求：B->A;C/D->H 并且消除A/B的待办；E到H，并消除A/B的待办；F/G->H

java代码实现

// 驳回操作
List<ActivityImpl> listAct = findBackAvtivity(task.getId());
if (listAct != null && listAct.size() > 0) {
	String backActId = listAct.get(listAct.size()-1).getId();
	String type1 = (String)listAct.get(listAct.size()-1).getOutgoingTransitions().get(0).getDestination().getProperty("type");
	if ("parallelGateway".equals(listAct.get(listAct.size()-1).getOutgoingTransitions().get(0).getDestination().getProperty("type"))) {
		for (ActivityImpl act : listAct) {
			String type = (String) act.getOutgoingTransitions().get(0).getDestination().getProperty("type");
            if ("parallelGateway".equals(type)) {
            	// 并行路线
            	String gatewayId=act.getOutgoingTransitions().get(0).getDestination().getId();//并行网关的前一节点判断，并行网关id必须以_start结尾
                String gatewayType = gatewayId.substring(gatewayId.lastIndexOf("_") + 1);
                if (gatewayType.toUpperCase().contains("START")){
                	backActId = act.getId();
                	variables.put("gatType", "parallelGateway");//对于并行网关第一个节点退回做判断参数
                }
            }else{
            	type = (String) act.getIncomingTransitions().get(0).getDestination().getProperty("type");
            	if ("parallelGateway".equals(type)) {
	            	// 并行路线
	            	String gatewayId=act.getIncomingTransitions().get(0).getDestination().getId();//并行网关的后一节点判断，如果网关已经结束，则退回上一节点
	                String gatewayType = gatewayId.substring(gatewayId.lastIndexOf("_") + 1);
	                if (gatewayType.toUpperCase().contains("END")){
	                	backActId = listAct.get(listAct.size()-1).getId();
	                }
            	}
            }
		}
	}else if("inclusiveGateway".equals(listAct.get(listAct.size()-1).getOutgoingTransitions().get(0).getDestination().getProperty("type"))){
		for (ActivityImpl act : listAct) {
			String type = (String) act.getOutgoingTransitions().get(0).getDestination().getProperty("type");
			List<PvmTransition> outgoingTransitions = act.getOutgoingTransitions().get(0).getDestination().getOutgoingTransitions();
			//包含网关里含有并行网关
			for(PvmTransition transition : outgoingTransitions){
				if("inclusiveGateway".equals(transition.getDestination().getProperty("type"))){
					type = "inclusiveGateway";break;
				}
			}
			if ("inclusiveGateway".equals(type)) {
				// 并行路线
				String gatewayId=act.getOutgoingTransitions().get(0).getDestination().getId();//包含网关的前一节点判断，并行网关id必须以_start结尾
				String gatewayType = gatewayId.substring(gatewayId.lastIndexOf("_") + 1);
				if (gatewayType.toUpperCase().contains("START")){
					backActId = act.getId();
					variables.put("gatType", "inclusiveGateway");//对于包含网关第一个节点退回做判断参数
				}
			}else if("inclusiveGateway".equals(type)){
				variables.put("gatType", "inclusiveGateway");//对于包含网关第一个节点退回做判断参数
			}else{
				type = (String) act.getIncomingTransitions().get(0).getDestination().getProperty("type");
				if ("inclusiveGateway".equals(type)) {
					// 并行路线
					String gatewayId=act.getIncomingTransitions().get(0).getDestination().getId();//包含网关的后一节点判断，如果网关已经结束，则退回上一节点
					String gatewayType = gatewayId.substring(gatewayId.lastIndexOf("_") + 1);
					if (gatewayType.toUpperCase().contains("END")){
						backActId = listAct.get(listAct.size()-1).getId();
					}
				}
			}
		}
	}
	this.backProcess(taskId, backActId, variables);
} else {
	this.backProcess(taskId, lastActKey, variables);
}

/**
 * 根据当前任务ID，查询可以驳回的任务节点
 */
public List<ActivityImpl> findBackAvtivity(String taskId) throws Exception {
    List<ActivityImpl> rtnList = null;
    rtnList = iteratorBackActivity(taskId, findActivitiImpl(taskId, null), new ArrayList<ActivityImpl>(), new ArrayList<ActivityImpl>());
    return reverList(rtnList);
}

/**
 * 迭代循环流程树结构，查询当前节点可驳回的任务节点
 */
private List<ActivityImpl> iteratorBackActivity(String taskId,
        ActivityImpl currActivity, List<ActivityImpl> rtnList,
        List<ActivityImpl> tempList) throws Exception {
    ProcessInstance processInstance = findProcessInstanceByTaskId(taskId);
    List<PvmTransition> incomingTransitions = currActivity.getIncomingTransitions();
    List<ActivityImpl> exclusiveGateways = new ArrayList<ActivityImpl>();
    List<ActivityImpl> parallelGateways = new ArrayList<ActivityImpl>();
    for (PvmTransition pvmTransition : incomingTransitions) {
        TransitionImpl transitionImpl = (TransitionImpl) pvmTransition;
        ActivityImpl activityImpl = transitionImpl.getSource();
        String type = (String) activityImpl.getProperty("type");
		List<PvmTransition> pvmTransitionList = activityImpl.getIncomingTransitions();
		String floorType = pvmTransitionList.size() > 0 ? (String) pvmTransitionList.get(0).getSource().getProperty("type") : "";
		        if("parallelGateway".equals(floorType)){
		String gatewayId = pvmTransitionList.get(0).getSource().getId();
		String gatewayType = gatewayId.substring(gatewayId.lastIndexOf("_") + 1);
		if (gatewayType.toUpperCase().contains("START")) {// 并行起点，停止递归  改为暂存不停止
			parallelGateways.add(activityImpl);break;
		} else {// 并行终点，临时存储此节点，本次循环结束，迭代集合，查询对应的userTask节点
			parallelGateways.add(activityImpl);
		}
		}else{
		if ("parallelGateway".equals(type)) {// 并行路线
			String gatewayId = activityImpl.getId();
			String gatewayType = gatewayId.substring(gatewayId.lastIndexOf("_") + 1);
			if (gatewayType.toUpperCase().contains("START")) {// 并行起点，停止递归  改为暂存不停止
				parallelGateways.add(activityImpl);
			} else {// 并行终点，临时存储此节点，本次循环结束，迭代集合，查询对应的userTask节点
				parallelGateways.add(activityImpl);
			}
		} else if ("startEvent".equals(type)) {// 开始节点，停止递归
			return rtnList;
		} else if ("userTask".equals(type)) {// 用户任务
			tempList.add(activityImpl);
		} else if ("exclusiveGateway".equals(type)) {// 分支路线，临时存储此节点，本次循环结束，迭代集合，查询对应的userTask节点
			currActivity = transitionImpl.getSource();
			exclusiveGateways.add(currActivity);
		}else if("inclusiveGateway".equals(type)){// 包含路线
			String gatewayId = activityImpl.getId();
			String gatewayType = gatewayId.substring(gatewayId.lastIndexOf("_") + 1);
			if (gatewayType.toUpperCase().contains("START")) {// 并行起点，停止递归  改为暂存不停止
				parallelGateways.add(activityImpl);
			} else {// 并行终点，临时存储此节点，本次循环结束，迭代集合，查询对应的userTask节点
				parallelGateways.add(activityImpl);
			}
		}
		}
    }
    for (ActivityImpl activityImpl : exclusiveGateways) {
        iteratorBackActivity(taskId, activityImpl, rtnList, tempList);
    }
    for (ActivityImpl activityImpl : parallelGateways) {
        iteratorBackActivity(taskId, activityImpl, rtnList, tempList);
    }
    currActivity = filterNewestActivity(processInstance, tempList);
    if (currActivity != null) {
        String id = findParallelGatewayId(currActivity);
        if (StringUtils.isEmpty(id)) {// 并行起点ID为空，此节点流向不是并行终点，符合驳回条件，存储此节点
            rtnList.add(currActivity);
        } else {// 根据并行起点ID查询当前节点，然后迭代查询其对应的userTask任务节点
            currActivity = findActivitiImpl(taskId, id);
        }
        tempList.clear();
        iteratorBackActivity(taskId, currActivity, rtnList, tempList);
    }
    return rtnList;
}

/**
 * 根据当前节点，查询输出流向是否为并行终点，如果为并行终点，则拼装对应的并行起点ID
 */
private String findParallelGatewayId(ActivityImpl activityImpl) {
    List<PvmTransition> incomingTransitions = activityImpl
            .getOutgoingTransitions();
    for (PvmTransition pvmTransition : incomingTransitions) {
        TransitionImpl transitionImpl = (TransitionImpl) pvmTransition;
        activityImpl = transitionImpl.getDestination();
        String type = (String) activityImpl.getProperty("type");
        if ("parallelGateway".equals(type)) {// 并行路线
            String gatewayId = activityImpl.getId();
            String gatewayType = gatewayId.substring(gatewayId
                    .lastIndexOf("_") + 1);
            if ("END".equals(gatewayType.toUpperCase())) {
                return gatewayId.substring(0, gatewayId.lastIndexOf("_"))
                        + "_start";
            }
        }
    }
    return null;
}

小结：第一次写这个，没什么经验，网上有关这个的资料不多，大家多多关照
