【接口技术】实验四：8254定时器与计数器

一. 实验目的

1. 掌握8253/8254计数特点和编程方法。
2. 掌握8253/8254工作方式3的基本工作原理、计数特点和编程方法。

二. 实验内容

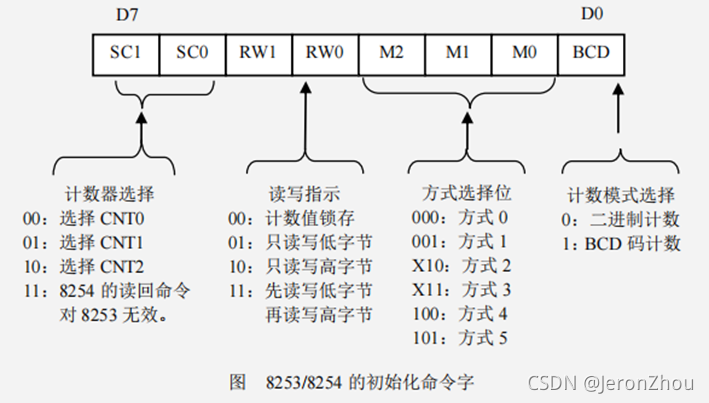

8253/8254的初始化命令字如下图所示：

实验4-1 8254计数器实验

按电路图连接电路，将计数器0设置为方式2，计数器初值为N（N<0FH），用手逐个输入单脉冲，编程使计数值在屏幕上显示，用逻辑笔观察OUTO电平变化，当输入N+1个脉冲后OUTO变为高电平，并将计数过程记录下来。

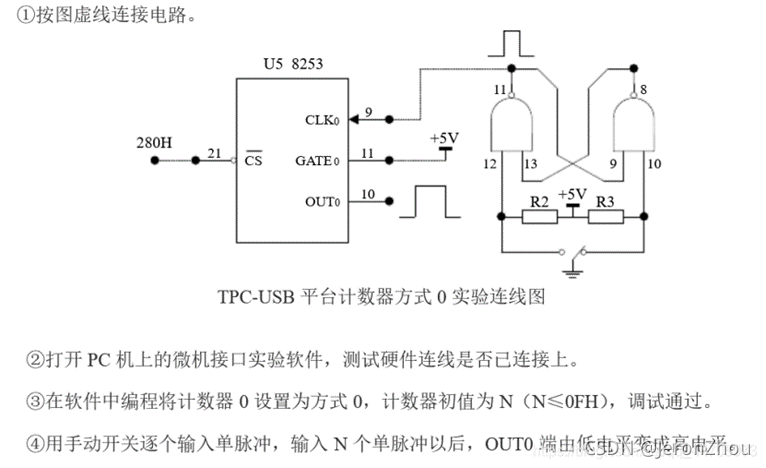

电路图：

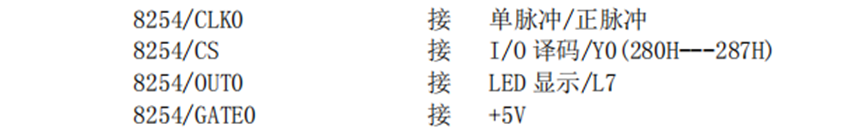

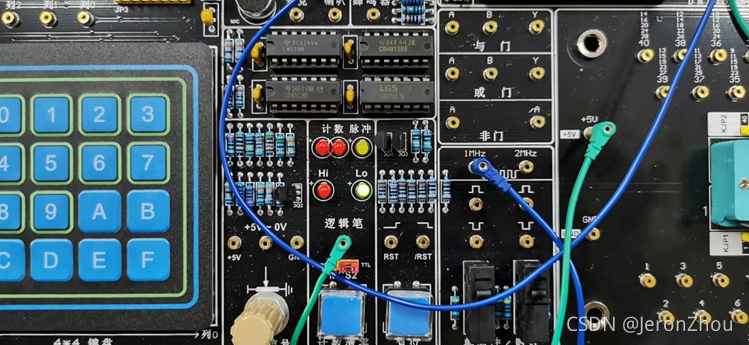

接线：

汇编代码：

io8253a equ 283h
io8253b equ 280h

code segment
	assume cs:code

start:
	MOV AL,14H        ;设置8253通道0工作方式2，二进制计数，0001 0100
	MOV DX,io8253a    ;将io8253a对应的283H端口送入DX中
	OUT DX,AL         ;送工作方式控制字

	MOV AL,0FH        ;设置初始值0FH，0000 1111
	MOV DX,io8253b    ;将io8253b对应的280H端口送入DX中
	OUT DX,AL         ;送初始值

lll:
	IN AL,DX          ;读计数初值
	call disp         ;调用显示子程序
	push dx           ;将dx中数据入栈
	mov ah,06h        ;调用DOS的6号功能，直接读写
	mov dl,0ffh       ;输入，dl为输入字符的ASCII码
	int 21h           ;中断，输出

	pop dx            ;将dx中数据出栈
	jz lll            ;跳转至lll
	mov ah,4ch        ;返回DOS
	int 21h           ;中断，退出

disp PROC NEAR        ;显示子程序disp开始定义

	PUSH DX           ;将dx中数据入栈
	AND AL,0FH        ;将高四位清零
	MOV DL,AL         ;将更新后的AL送入DL中
	CMP DL,9          ;将DL中值与'9'进行比较，判断是否小于'9'的ASCII码
	JLE NUM           ;如果比'9'小，则在'0'-'9'，跳转到NUM
	ADD DL,7          ;否则为'A'-'F'，需要加37H，A为65H

NUM:
	ADD DL,30H        ;将DL中的ASCII码值加30H
	MOV AH,02H        ;调用DOS的2号功能，显示
	INT 21H           ;中断，输出

	mov dl,0dh        ;加回车符
	int 21h           ;中断，输出
	mov dl,0ah        ;加换行符
	int 21h           ;中断，输出
	pop dx            ;将dx中数据出栈
	ret               ;子程序返回

disp endp             ;显示子程序disp结束定义

code ends
end start

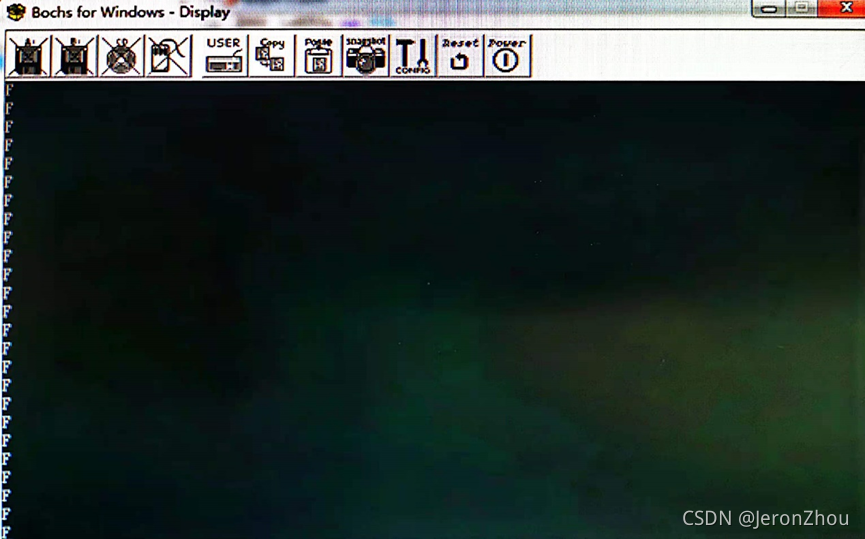

运行结果：

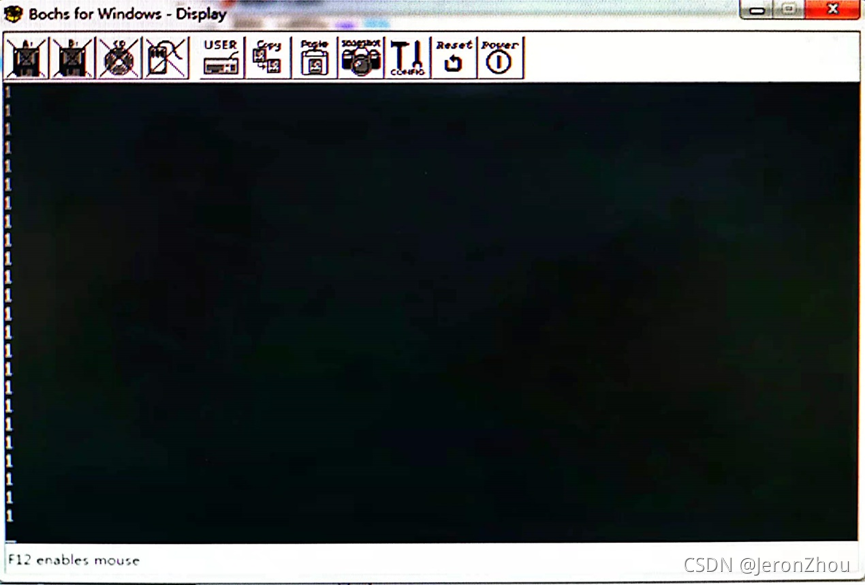

连接好实验箱后，运行程序，屏幕上显示初值F，持续按下按钮，屏幕上的示数依次从F递减至1，效果如下所示：

实验4-2 8254定时器实验

按照电路图连接电路，将计数器0、计数器1分别设置工作方式，CLK0连接时钟1MHz，由T01000分频后变为1000Hz，再由T1进行1000分频后得到1Hz。

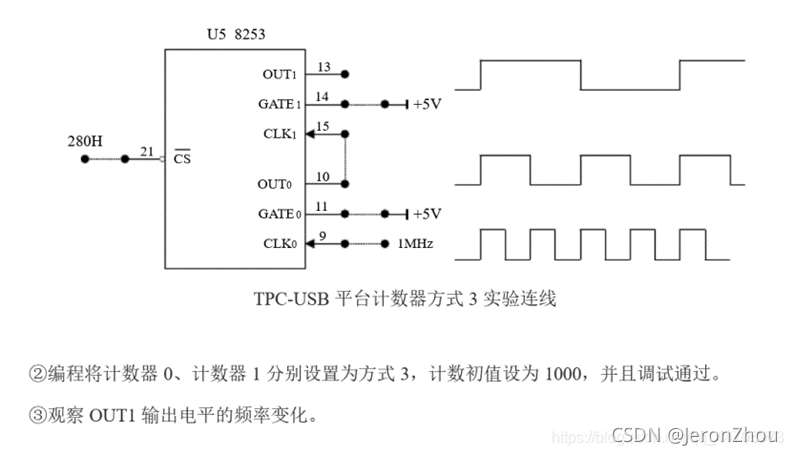

电路图：

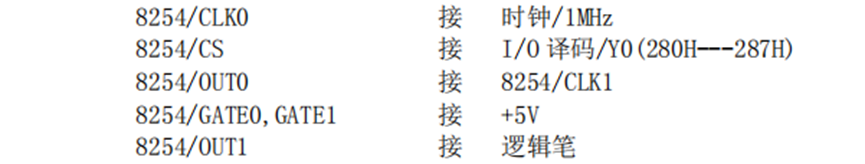

接线：

汇编代码：

io8253a equ 280h
io8253b equ 281h
io8253c equ 283h

code segment
    assume cs:code

start:
     mov dx,io8253c    ;将io8253c对应的283H端口送入DX中
     mov AL,37h        ;设置通道0的工作方式3，0011 0111
     out dx,al         ;向8253写控制字

     mov ax,1000h      ;写入初始值1000h（二进制计数）
     mov dx,io8253a    ;将io8253a对应的283H端口送入DX中
     out dx,al         ;写入低字节
     mov al,ah         ;
     out dx,al         ;写入高字节

     mov dx,io8253c    ;将io8253c对应的283H端口送入DX中
     mov al,76h        ;设置通道1为工作方式3，0111 0110
     out dx,al         ;向8253写控制字

     mov ax,1000d      ;写入初始值1000d（BCD计数）
     mov dx,io8253b    ;将io8253b对应的283H端口送入DX中
     out dx,al         ;写入低字节
     mov al,ah         ;
     out dx,al         ;写入高字节

     mov ah,4ch        ;程序退出
     int 21h           ;中断，退出

code ends
end start

运行结果：

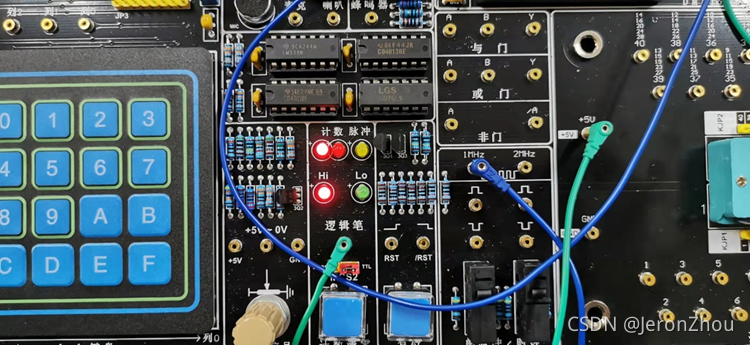

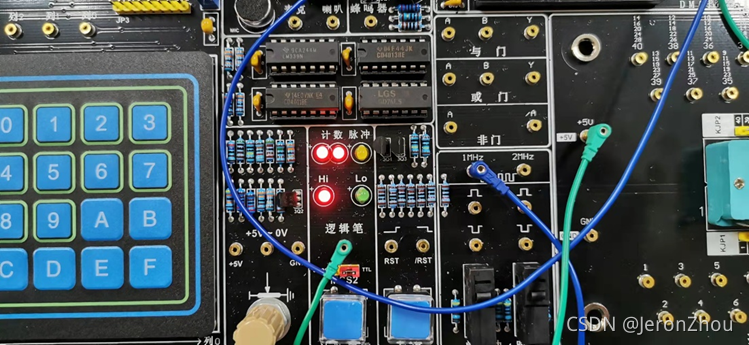

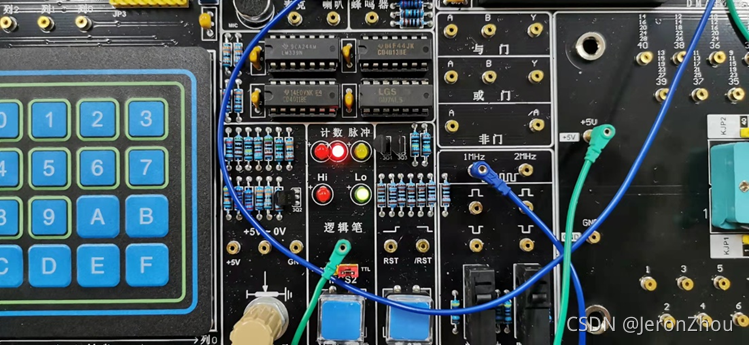

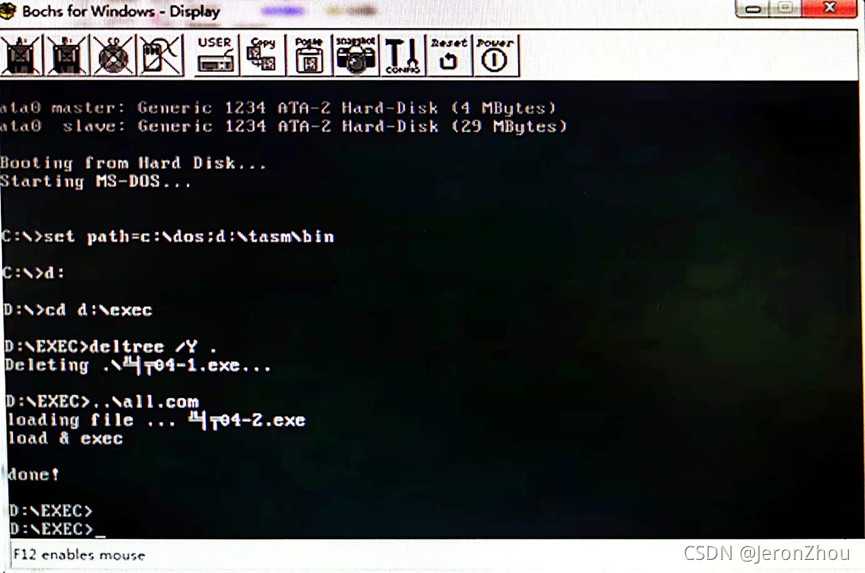

连接好实验箱后，运行程序，屏幕上显示运行成功，观察实验箱逻辑笔的LED灯变化，发现每隔1秒黄色LED计数灯闪一次，对应着1Hz的频率。旁边的红色LED显示累积计数情况，其数值在00、01、10、11四种情况之间不断循环，效果如下所示：
