freenas搭建nas及san网络存储详解

1 freenas简介

    FreeNAS是一套免费的NAS服务器,它能将一部普通PC变成网络存储服务器。该软件基于FreeBSD,Samba 及PHP,支持CIFS (samba), FTP, NFS protocols, Software RAID (0,1,5),ISCSI及 web 界面的设定工具。用户可通过Windows,linux,Mac来访问存储服务器;FreeNAS可被安装于硬盘或移动介质USB Flash Disk上。FreeNAS 服务器前途无量;它的开发工作十分活跃。单是2006年前4个月就释出11个修正版本。它是组建简单网络存储服务器的绝佳选择,免去安装整套Linux或 FreeBSD 的烦恼。而且FreddNAS还有监控网络情况的作用,重要的一点Freenas 8及其后续版本不支持系统文件与存储共同使用同一块硬盘,系统文件单独使用一个设备,该设备可以是USB内存卡、U盘、单独的一块硬盘等,存储使用另一磁盘设备。

    关于存储设备分类的详细介绍可参考我前面的文章,这里不再赘述:

    http://blog.csdn.net/jesseyoung/article/details/38367217

2 freenas安装(通过vmware)

    2.1 准备安装介质:

    FreeNAS-9.2.1.3-RELEASE-x64.iso,可自己到freenas官方网站下载或百度谷歌搜索下载。

    2.2 配置虚拟机

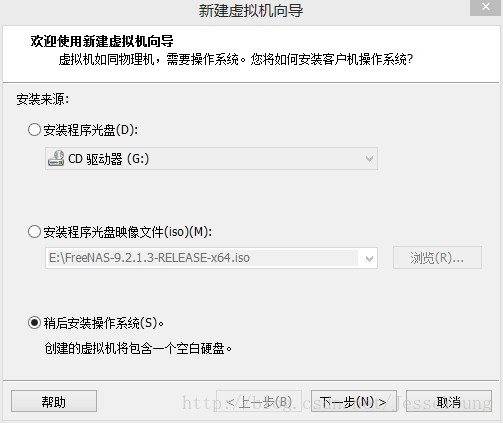

    首先新建虚拟机,进入新建虚拟机向导,可选择"安装程序光盘映像文件”或“稍后安装操作系统”,我选择了后者

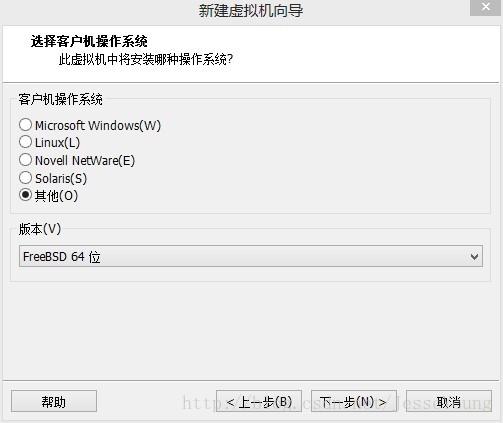

    操作系统选择“其他”,版本选择FreeBSD 64位

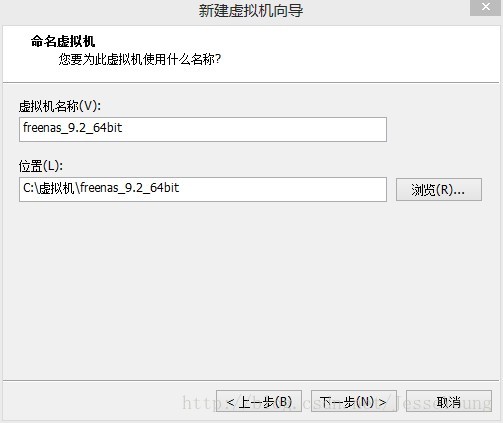

    设置虚拟机名称及安装位置。

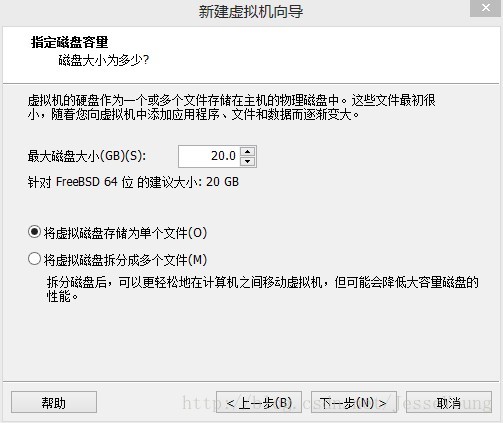

    创建虚拟机磁盘。

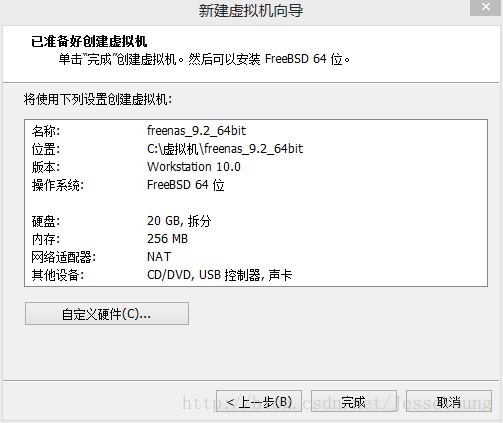

    配置硬件。

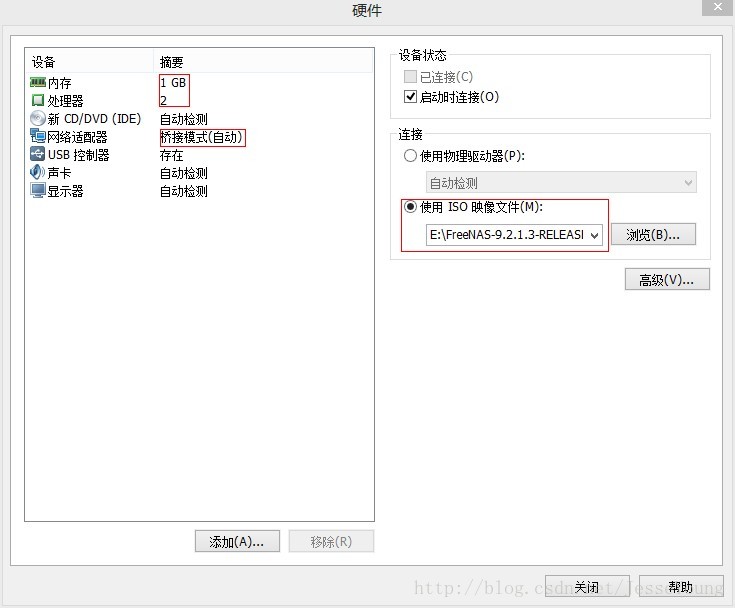

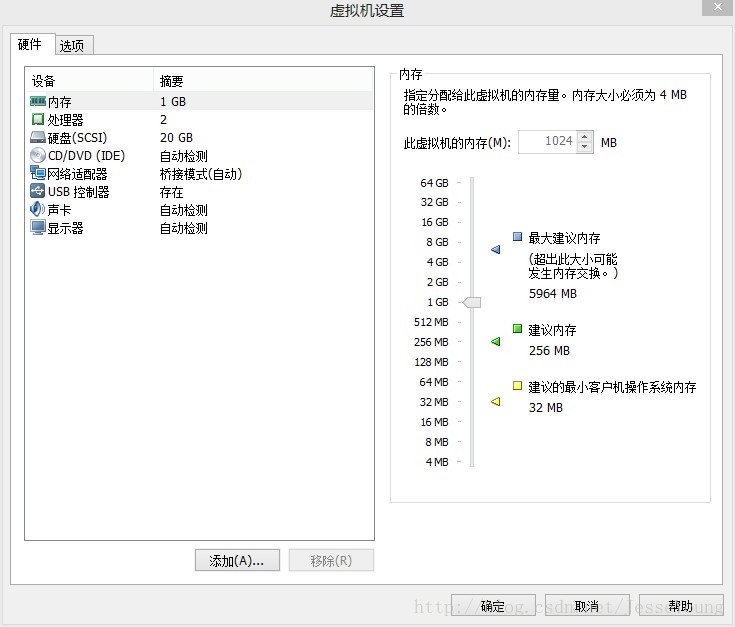

    分配内存和处理器,也可采用默认,网络连接模式改为“桥接模式”,选择需要安装的ISO镜像文件。

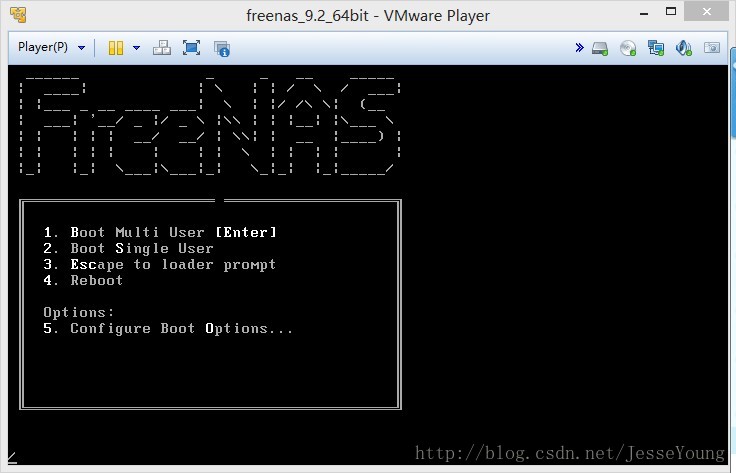

    开始安装。

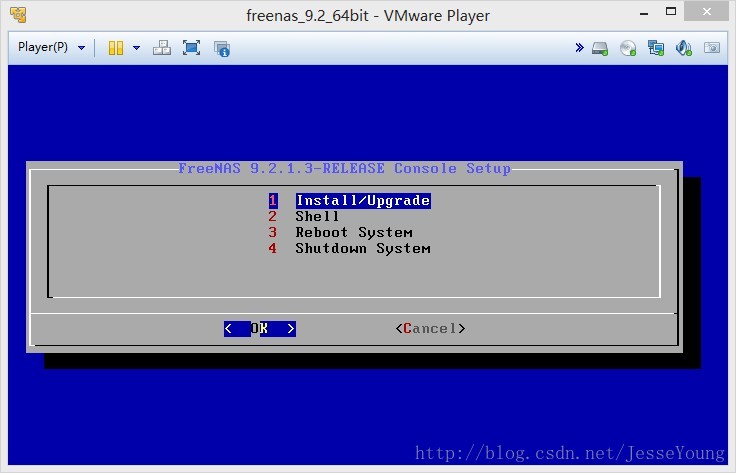

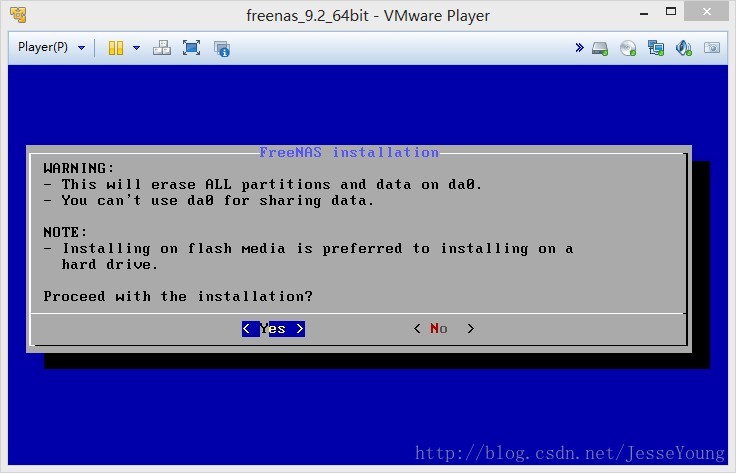

    选择“1 Install/Upgrade”,点“OK”。


    直接回车即可。

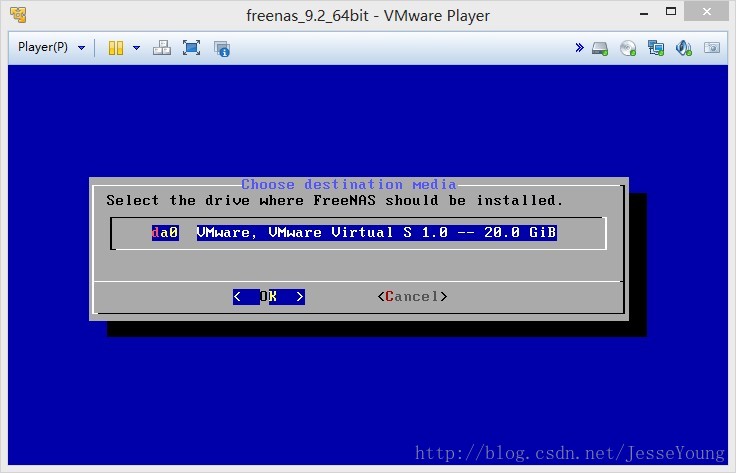

    直接回车。


    直接回车。

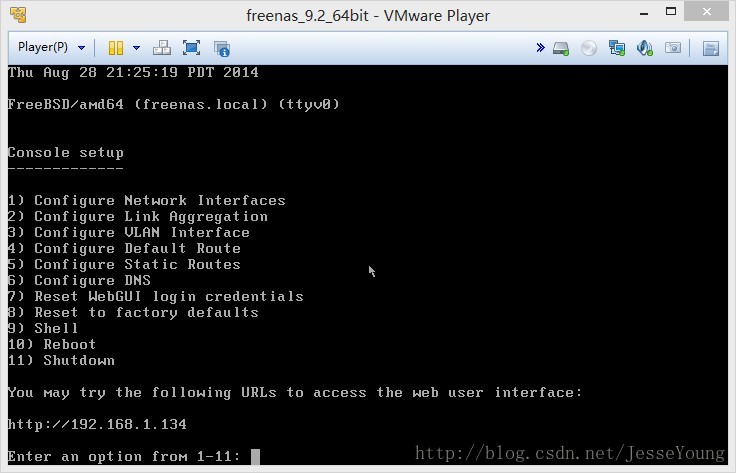

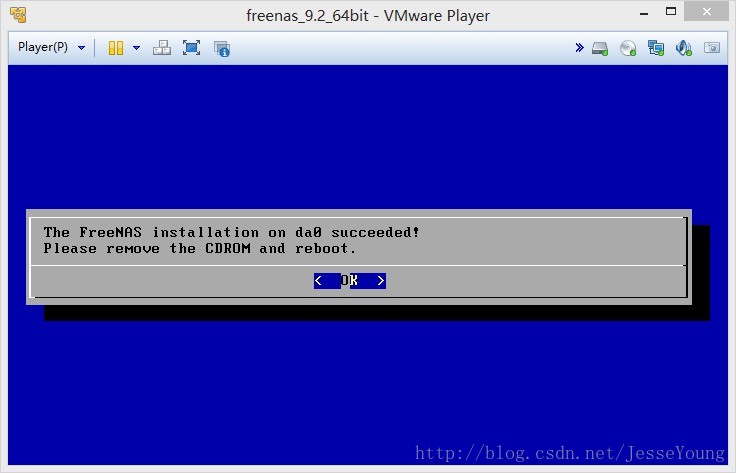

    安装完毕,重启虚拟机,可以看到我们可以使用“http://192.168.1.134”通过浏览器进行访问和配置。


3 freenas安装(物理机)


4 准备工作

    4.1 添加测试磁盘

    添加两块硬盘备用,一块作为NAS存储,一块作为SAN存储

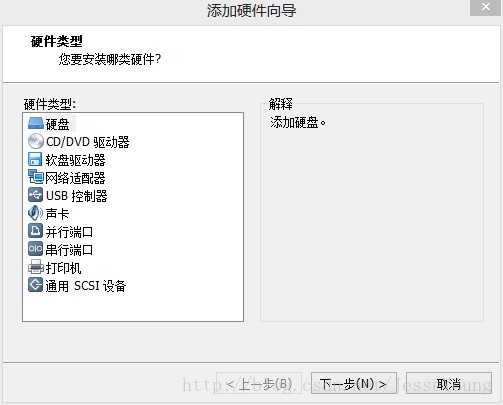

    添加硬盘。

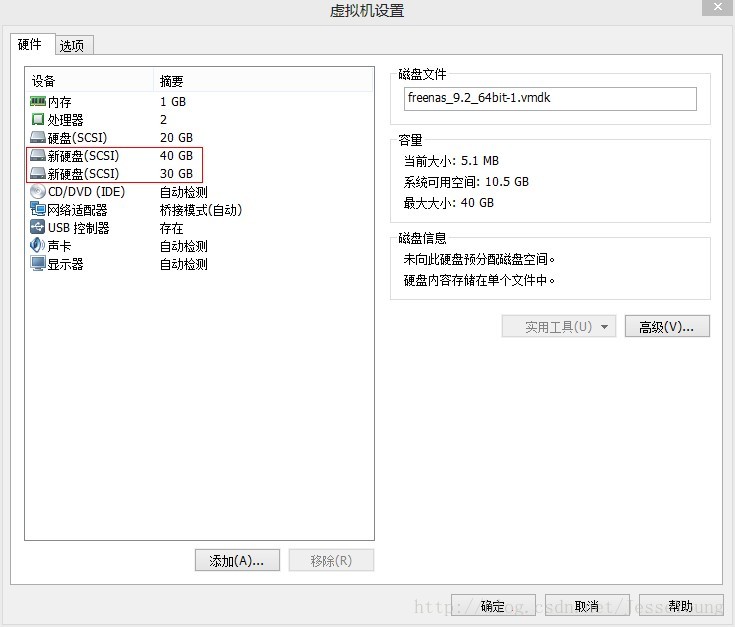

    新添加两块硬盘,分别为40GB和30GB,如下图。


    4.2 密码设定

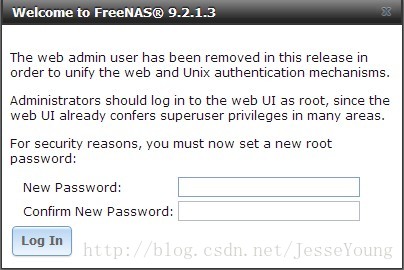

    浏览器首次访问需要设定密码,设定好密码后便可登陆了,登陆用户名默认为root


    4.3 配置语言和时区

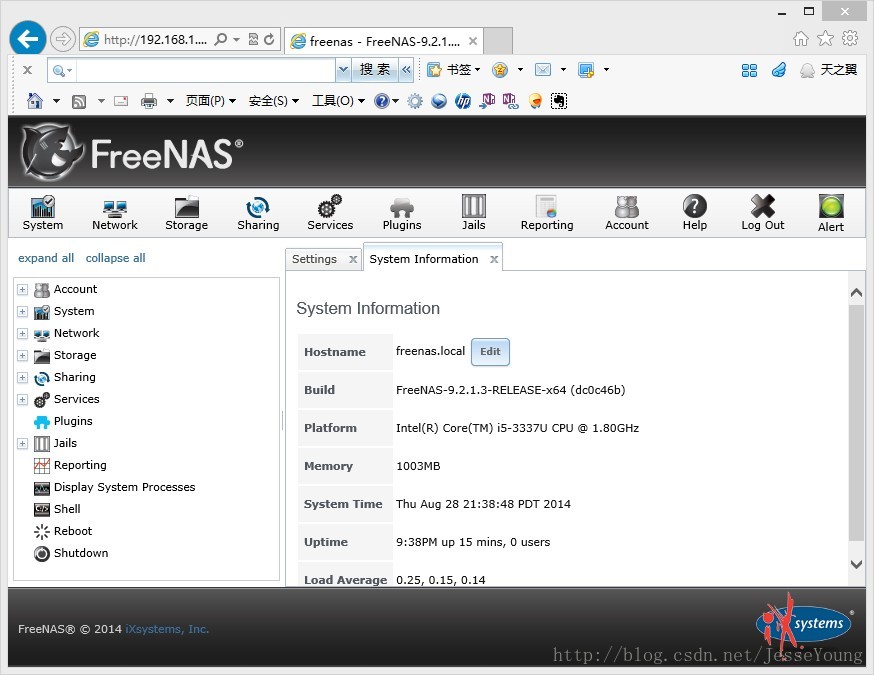

    查看系统信息

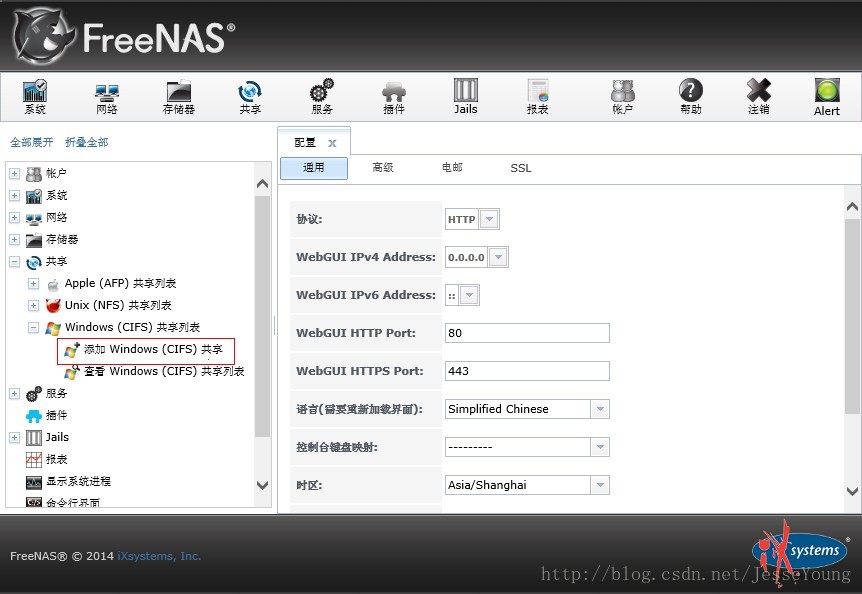

    配置语言为“简体中文”,时区为上海。配置完后点击最下方的按钮save,然后点击右上方的log out按钮退出,重新登陆后语言即变为中文。


    登陆用户名默认为root,密码即我们设置的密码。

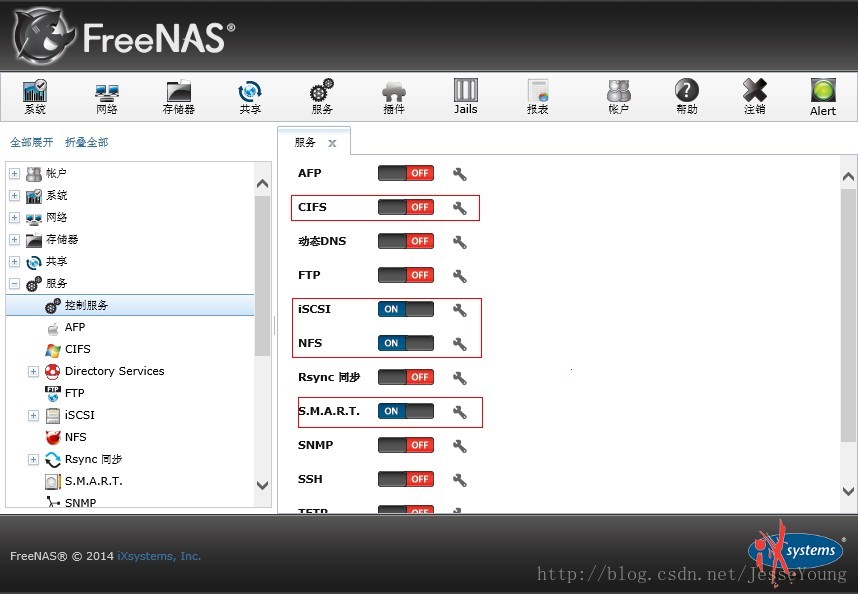

    登陆后先通过:服务->控制服务 开启nfs,iscsi服务,S.M.A.R.T服务默认开启,CIFS在后续配置windows登陆时才可开启。


4 freenas配置nfs共享访问(linux)

    4.1 配置共享卷

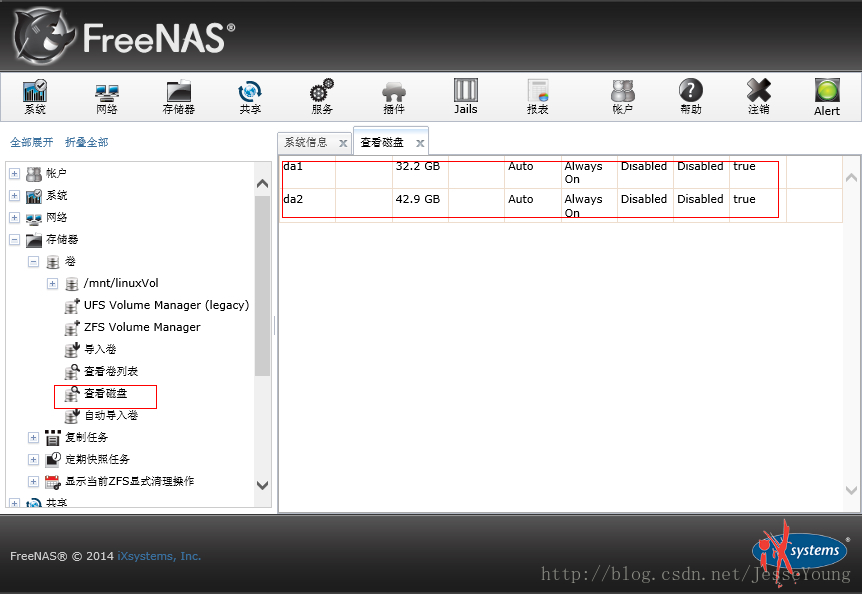

    通过查看磁盘显示我们可用的磁盘信息(系统盘不显示在内,不可用做共享存储盘)。我们选取da1,32.2GB的存储作为linux访问的存储设备。

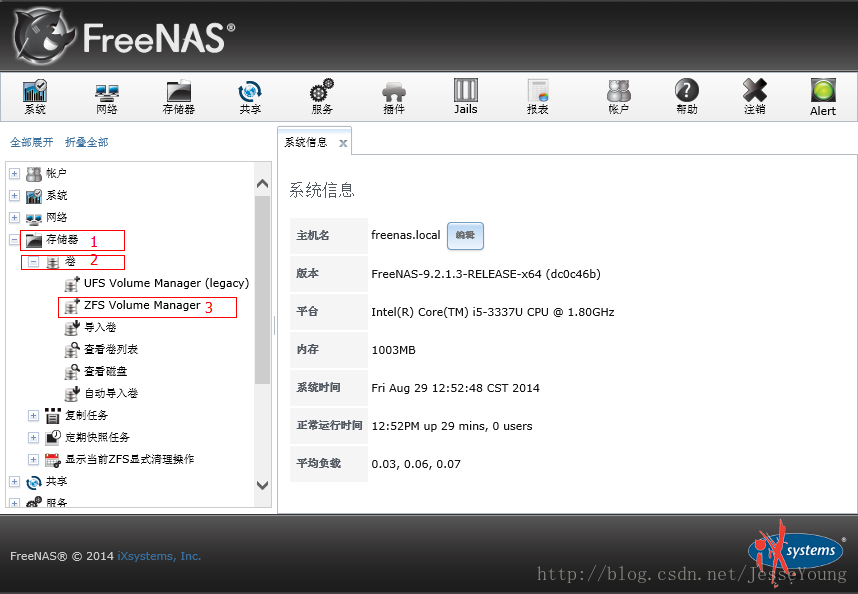

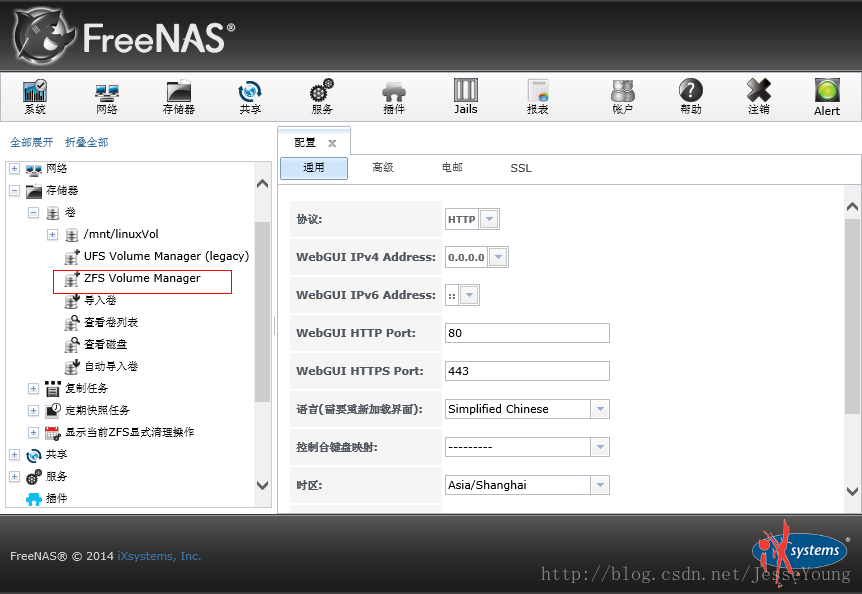

    进入“ZFS Volume Manager”(注:目前ZFS较UFS使用更广泛)

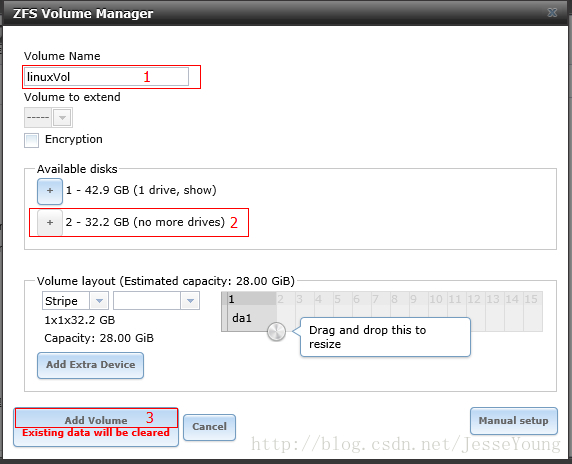

    添加卷名称,选择硬盘,最后添加卷。

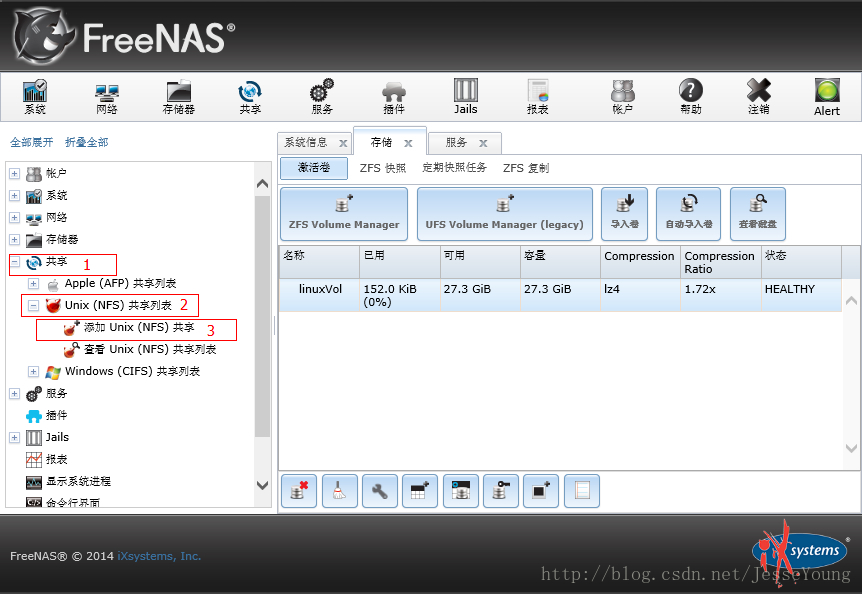

    添加卷共享。

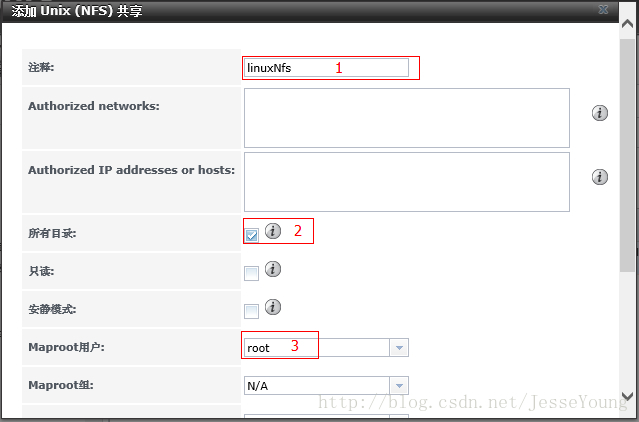

    配置共享卷信息。

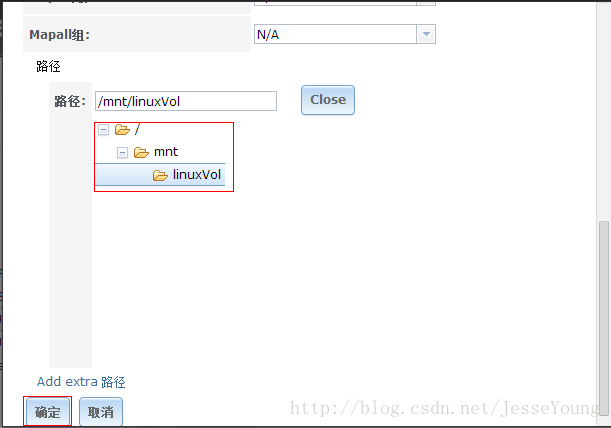

    下拉滚动条,选择挂载路径并确定。

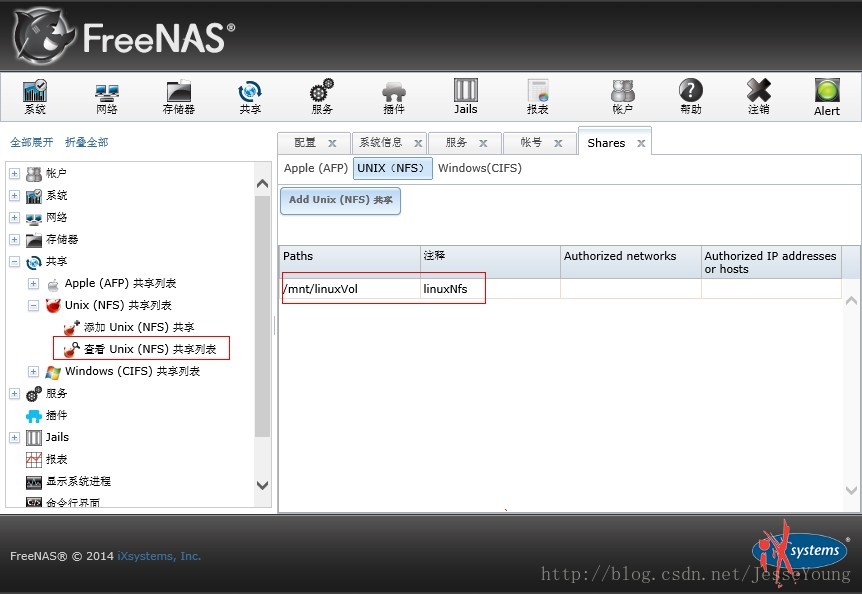

    共享卷创建完成,查看共享卷信息如下,现在就可以通过另一台linux主机对共享卷进行挂载访问了。


    4.2 通过远程linux挂载使用共享卷

    进入linux操作系统,挂载共享卷

[root@localhost /]# mkdir linuxData
[root@localhost /]# mount 192.168.1.134:/mnt/linuxVol /linuxData/
[root@localhost /]# df -h
Filesystem            Size  Used Avail Use% Mounted on
/dev/mapper/VolGroup00-LogVol00
                       49G   25G   21G  55% /
tmpfs                  32G     0   32G   0% /dev/shm
/dev/sda1             190M   68M  113M  38% /boot
/dev/mapper/VolGroup00-data
                      500G  454G   46G  91% /data
192.168.1.134:/mnt/linuxVol
                       28G  128K   28G   1% /linuxData

    挂载成功!

    向共享卷写入数据:

[root@localhost /]# cd linuxData/
[root@localhost linuxData]# ls
[root@localhost linuxData]# touch test.txt
[root@localhost linuxData]# ls
test.txt
    向共享卷写入数据成功!

5 freenas配置nfs共享访问(windows 8)

    5.1 配置共享卷

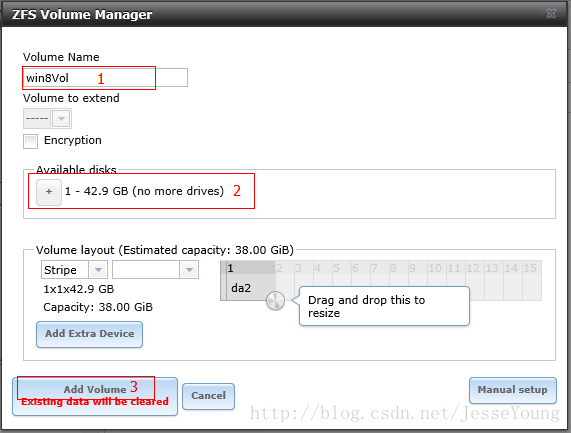

    进入“ZFS Volume Manager”(注:目前ZFS较UFS使用更广泛)


    添加卷名称,选择硬盘,最后添加卷。

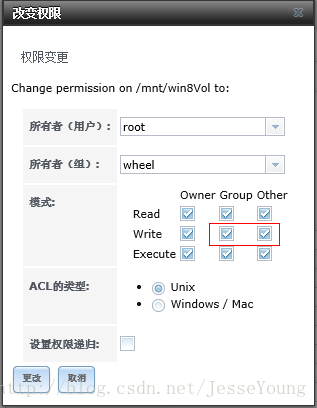

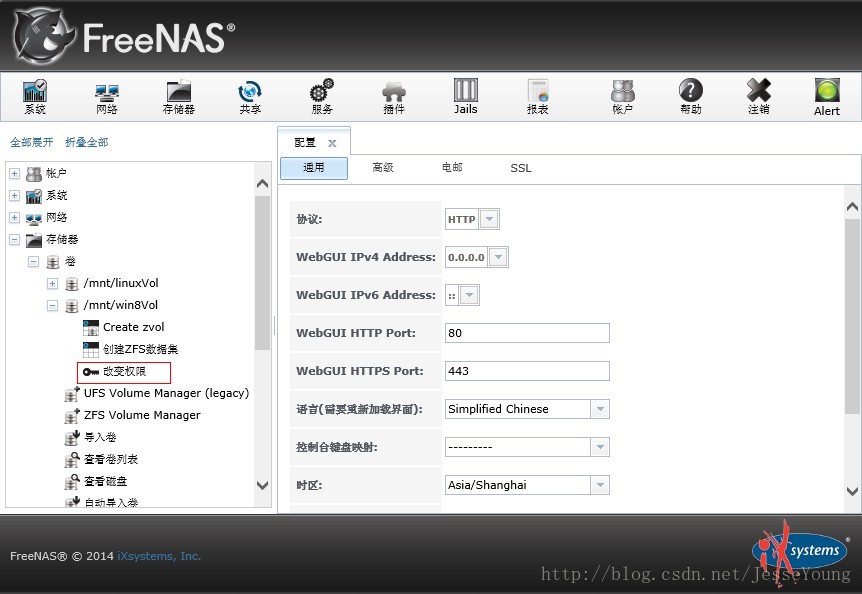

    配置windows客户端的访问权限。


    添加group和other的写权限。


    添加卷共享。

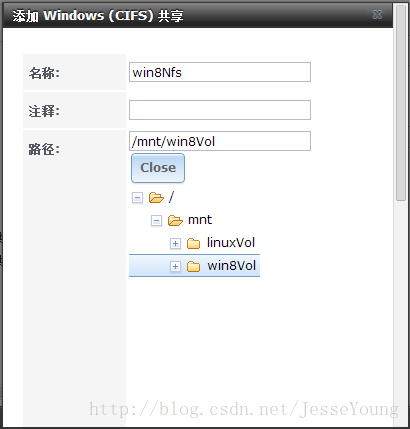

    配置共享卷信息,选择磁盘挂载点。

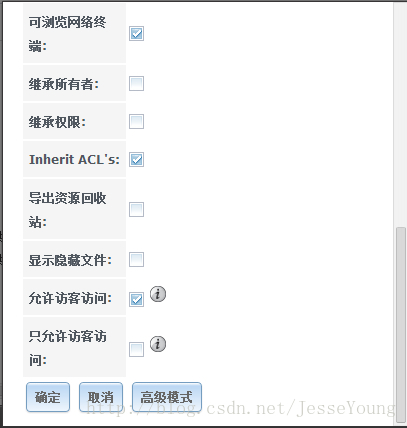

    选择允许访客访问。

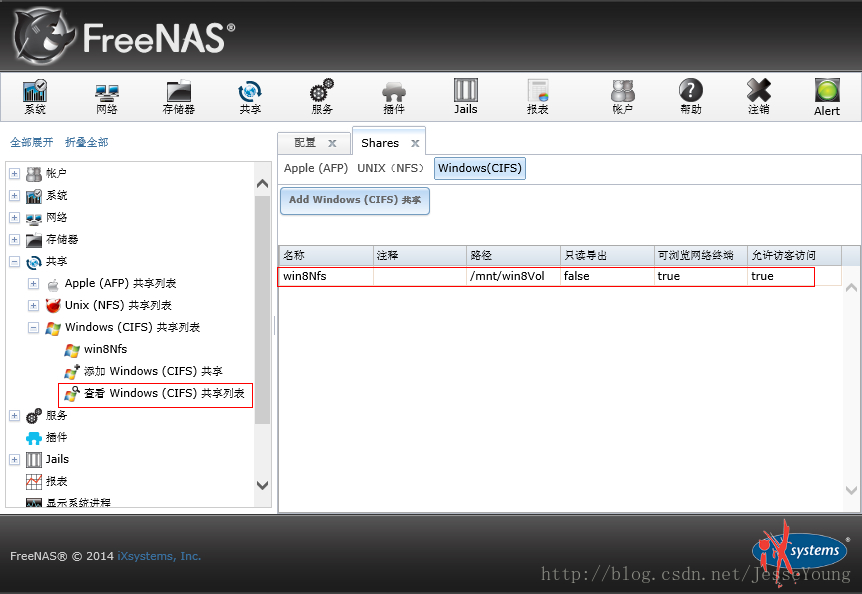

    共享卷创建完成,查看共享卷信息如下,现在就可以通过windows主机对共享卷进行挂载访问了。


    5.2 通过远程windows挂载使用共享卷

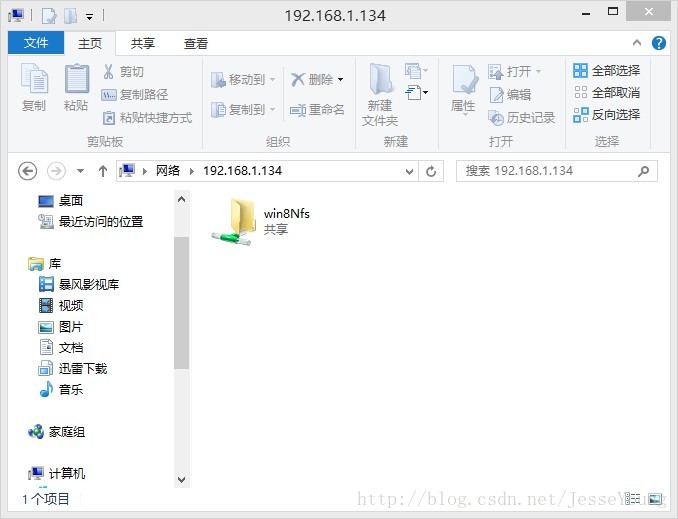

    在文件夹的地址栏里输入"\\192.168.1.134",便可查看到共享盘信息。

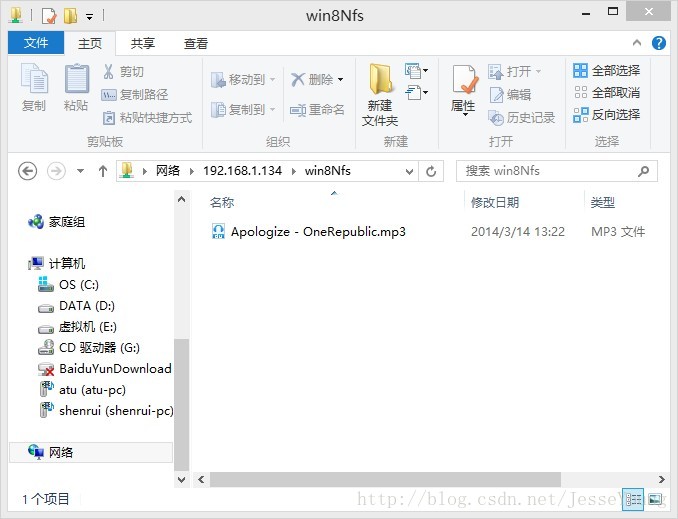

    向共享盘里添加文件,如一首mp3歌曲,添加成功。


6 freenas配置ISCSI共享访问(windows 8)

    6.1 环境准备

    先增加两块磁盘,分别为15GB和25GB用于windows和linux共享ISCSI磁盘测试做准备,因为前面两块磁盘已经用作了NFS共享,ISCSI扩展时会找不到磁盘设备。添加磁盘操作前面有介绍,这里不再描述。

    6.2 ISCSI target配置

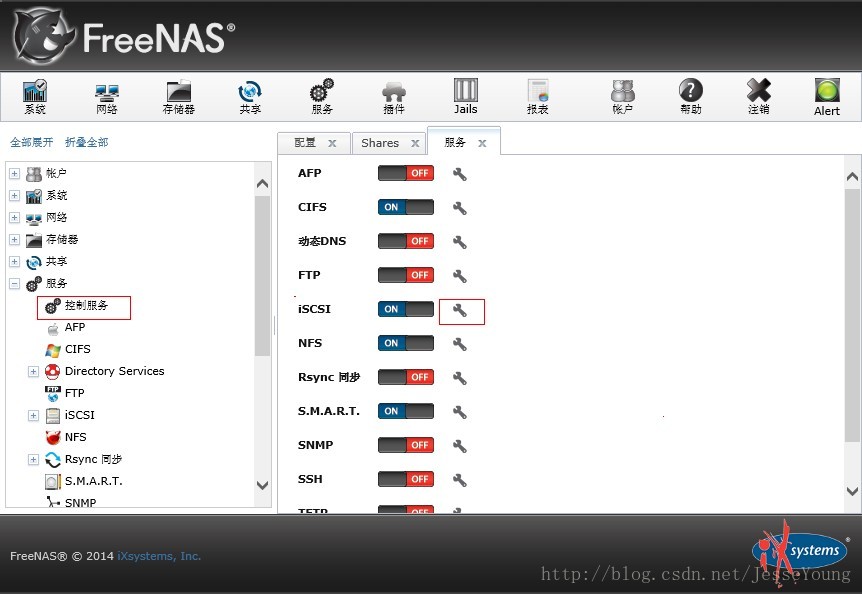

    添加完磁盘后,进入“服务”-“控制服务”-“ISCSI”,然后点击ISCSI的配置按钮。

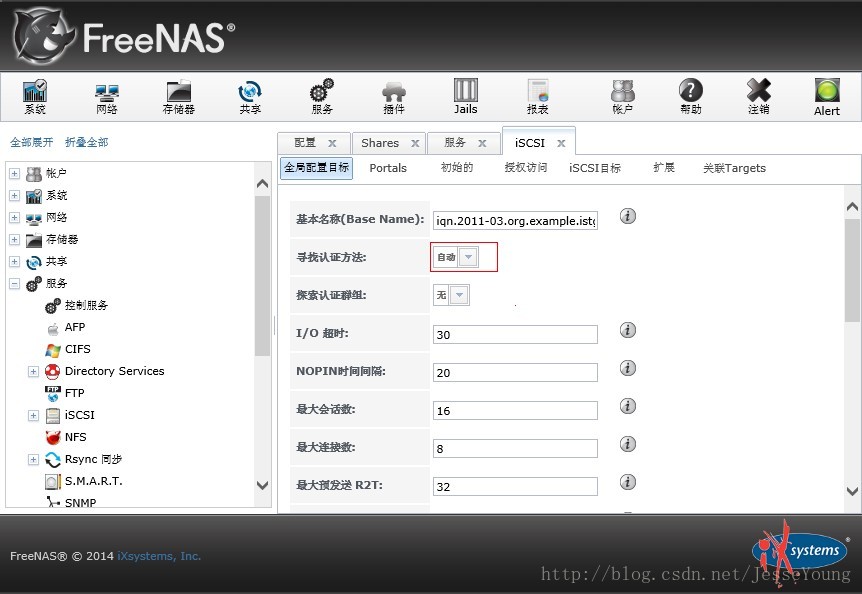

    “全局配置目标”的“寻找认证方式”设置为“自动”。

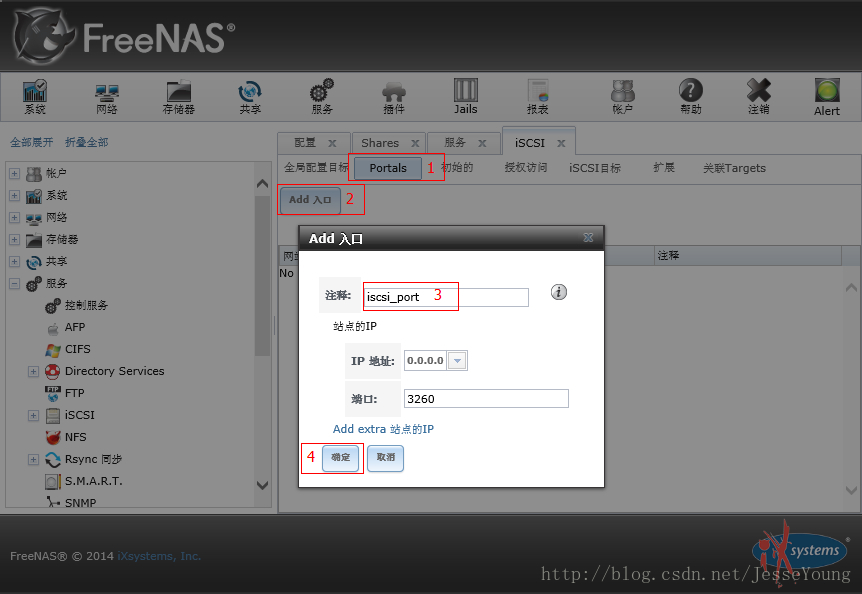

    添加及配置访问端口。

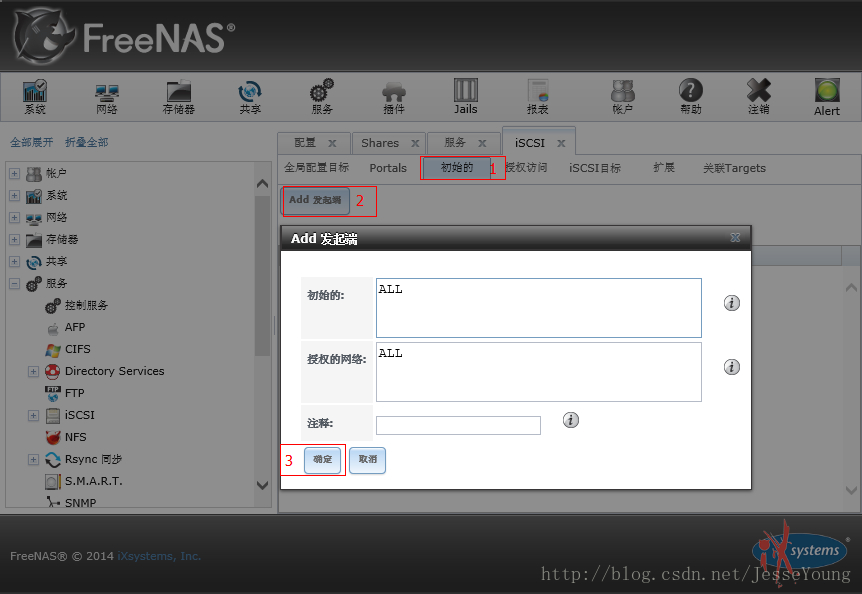

    初始化发起短信息。

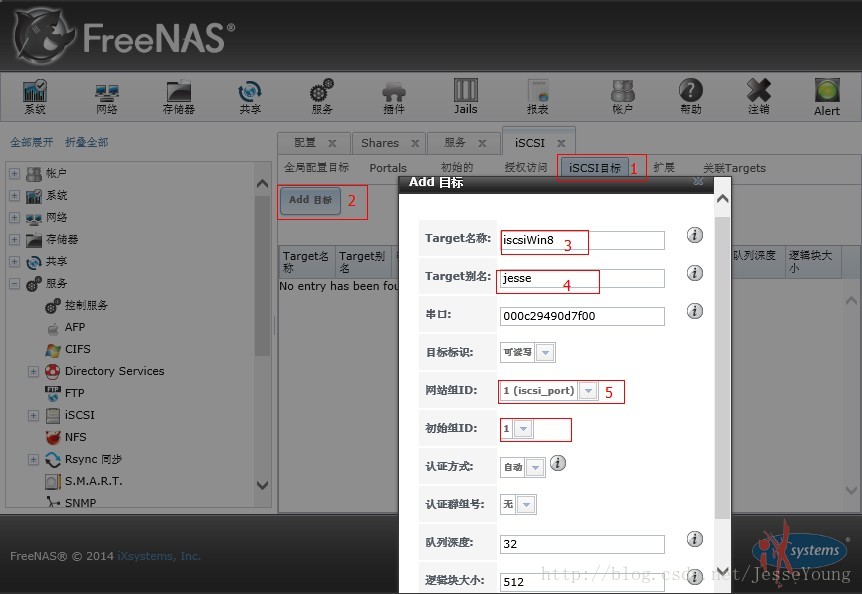

    配置ISCSI TARGET信息。

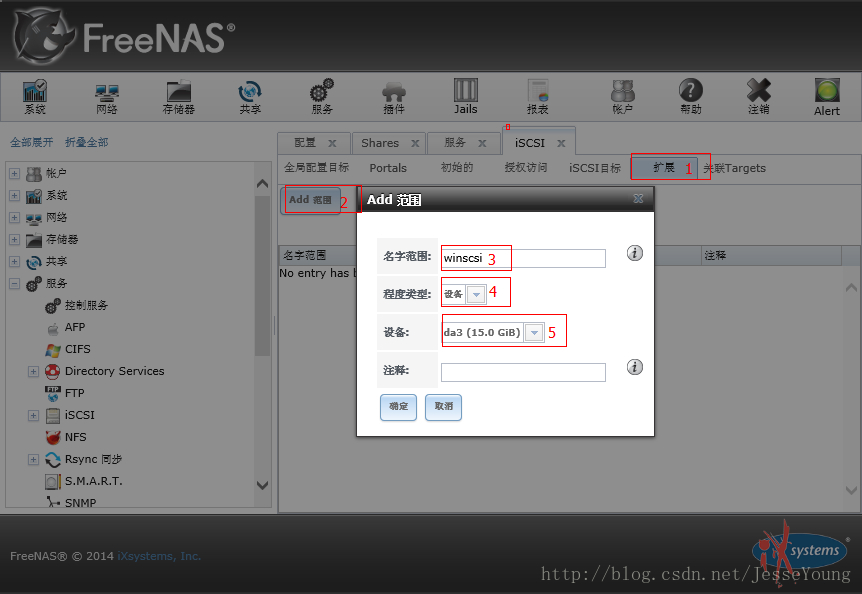

    添加磁盘设备。

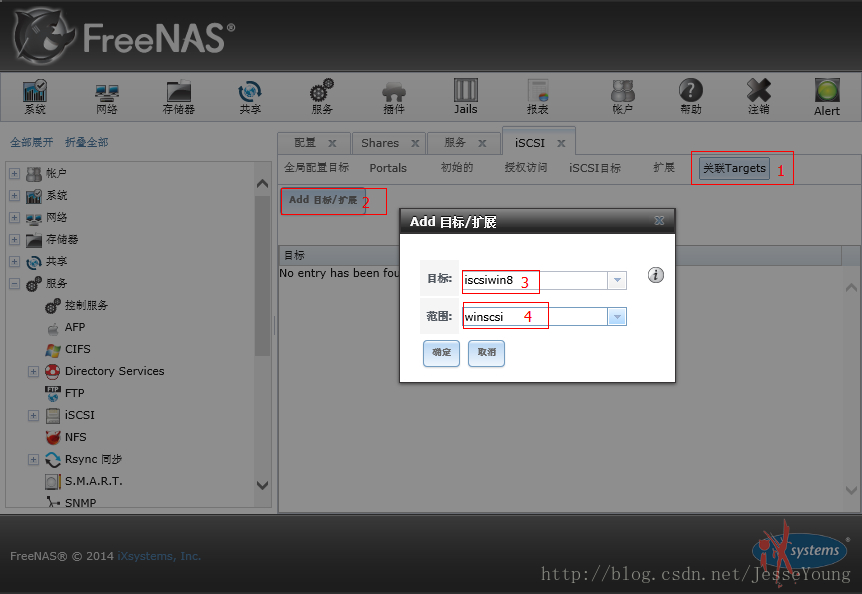

    将ISCSI target与磁盘设备相关联。


    6.3 配置windows端访问ISCSI设备

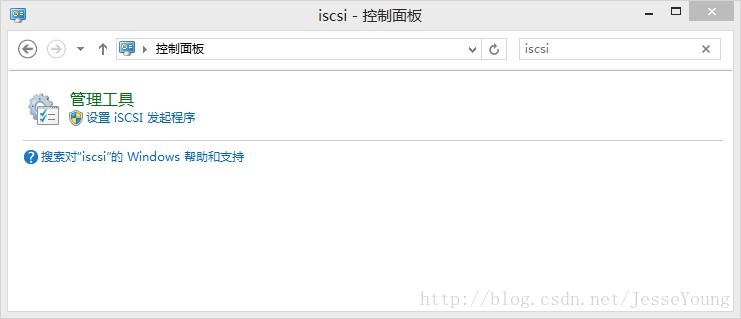

    打开“控制面板”-“管理工具”-“设置iscsi发起程序”


    在目标里输入iscsi target地址,可快速搜索和连接到iscsi设备。

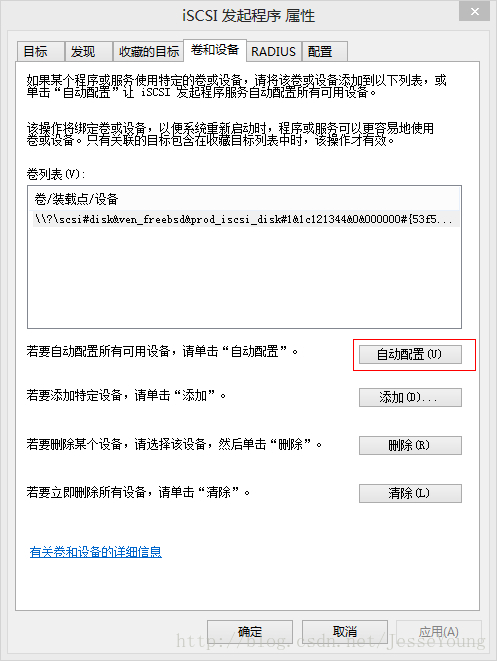

    自动配置卷和设备。

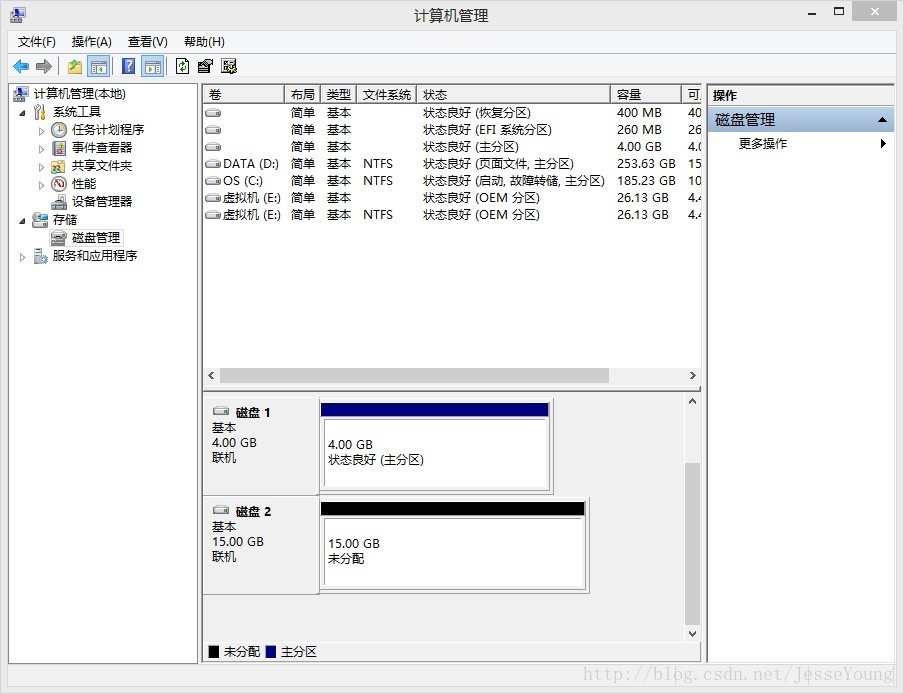

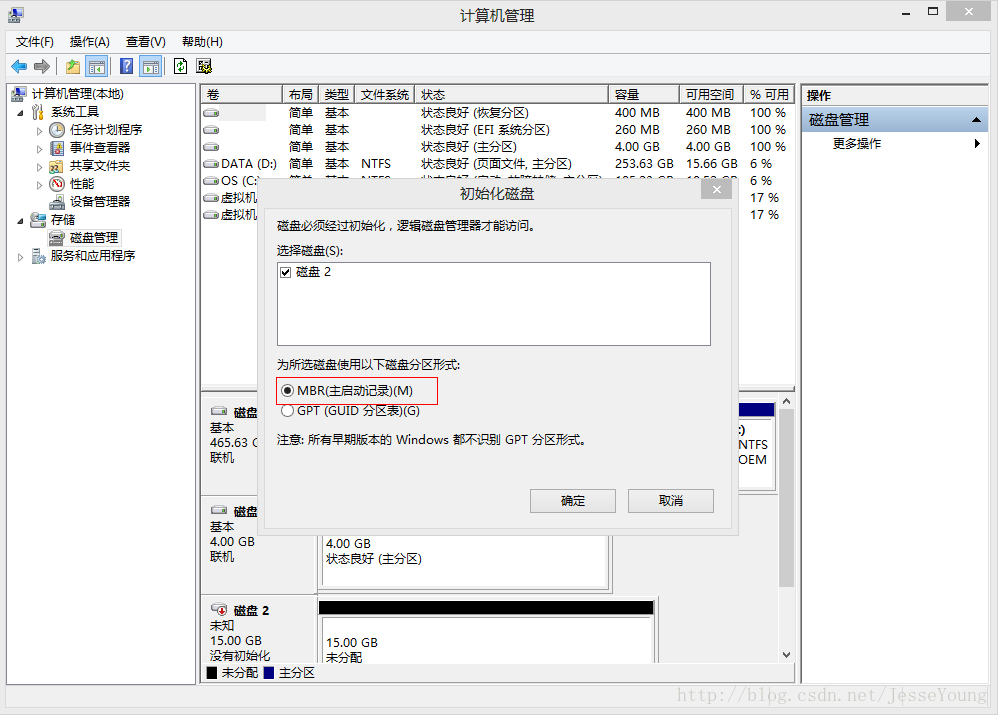

    进入磁盘管理,初始化远程磁盘(选择MBR格式)


    对磁盘2进行格式化操作。

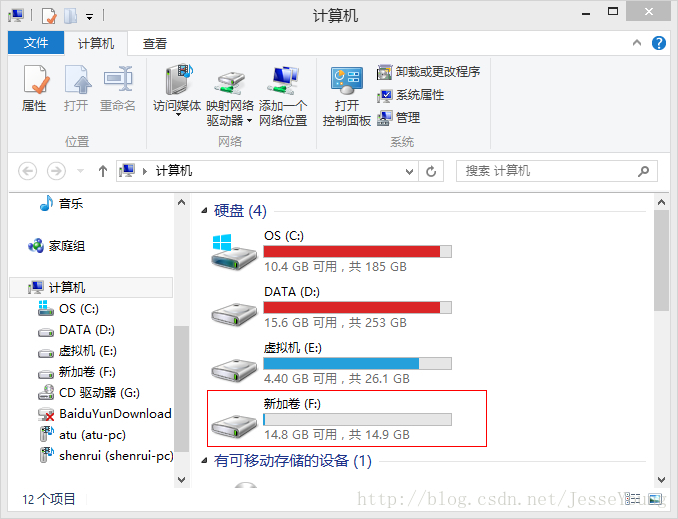

    在计算机里可以看到新加的硬盘信息。

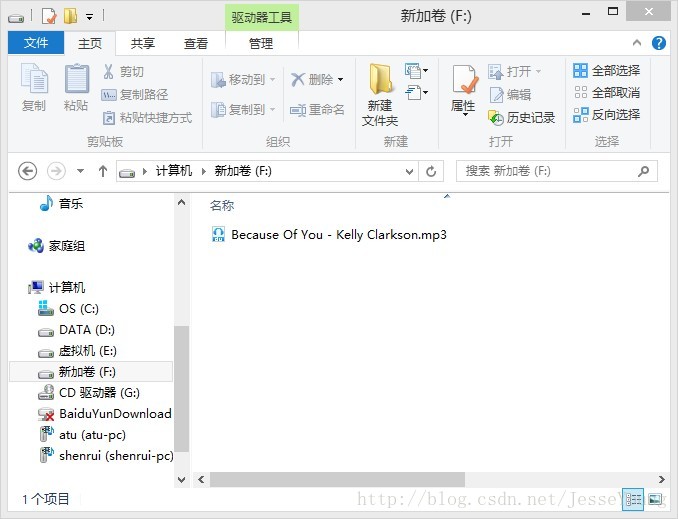

    向共享磁盘里添加文件,如一首mp3音乐,成功!

7 freenas配置ISCSI共享访问(linux)

    7.1 配置iscsi target

    全局配置目标,portals,初始的,授权访问这几项配置可参考上面第6节的配置过程(这里不需要做修改)

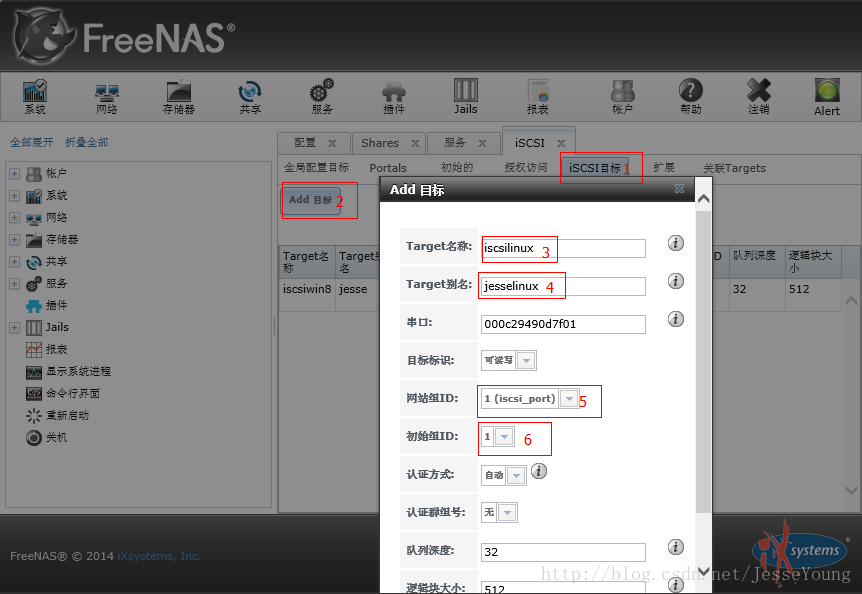

    增加ISCSI的目标。

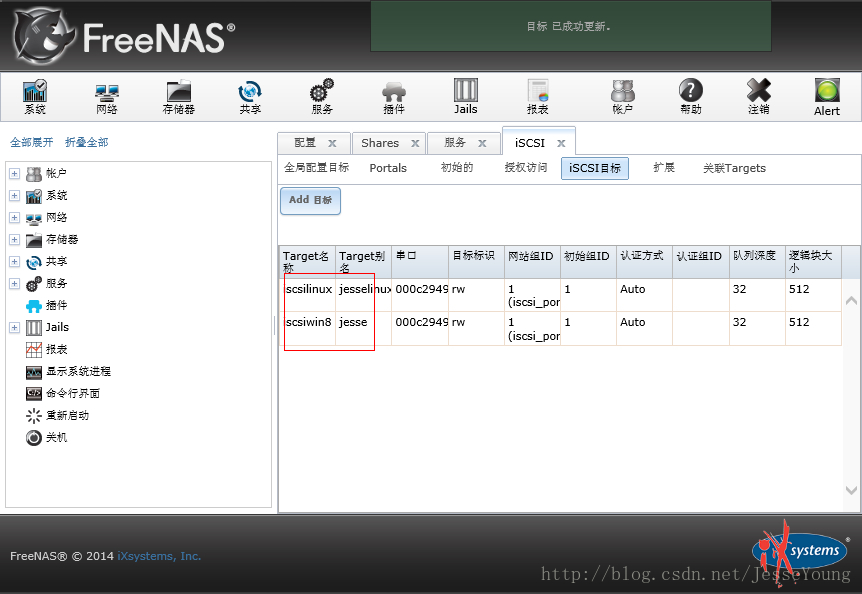

    查看iscsi的目标。

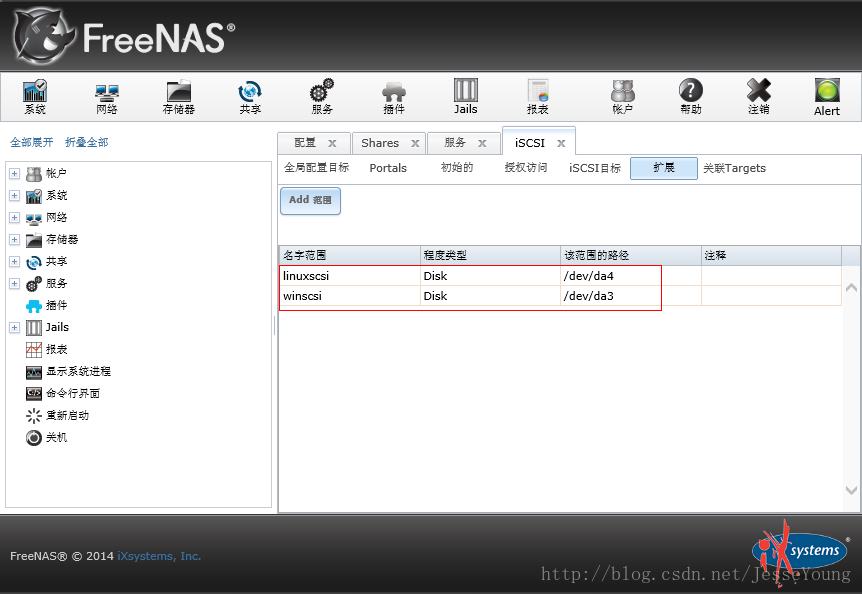

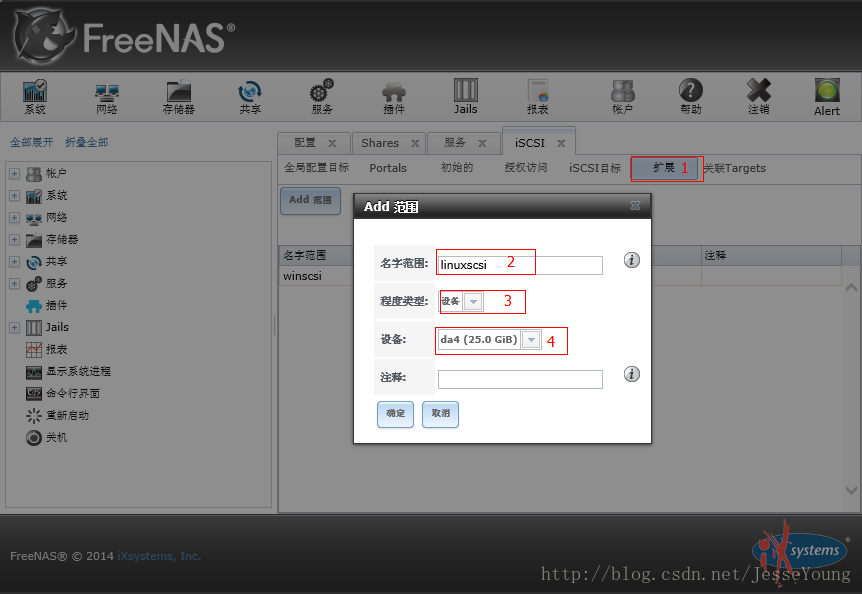

    增加磁盘设备。


    查看磁盘设备。

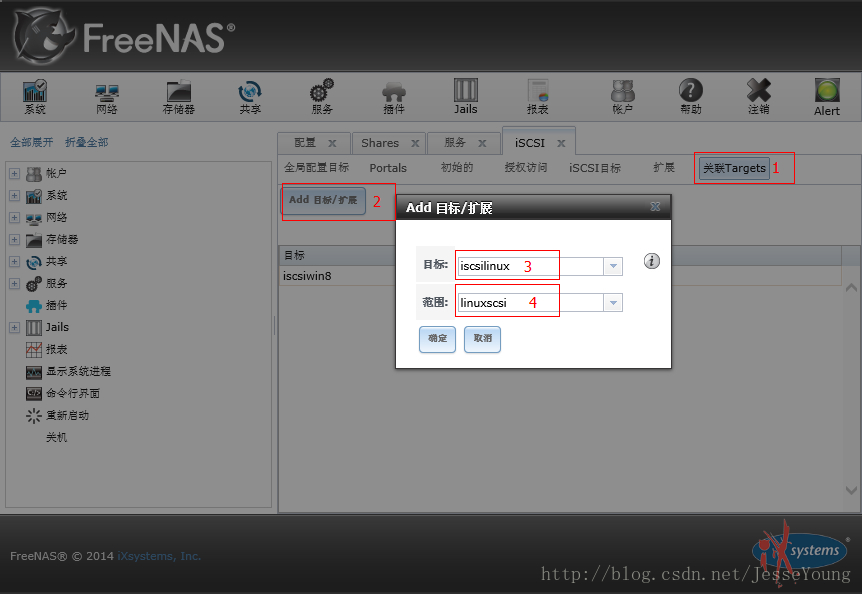

    关联iscsi target与磁盘设备。


    查看设备关联情况。


    7.2 linux客户端连接iscsi共享存储

    关于linux访问iscsi详细操作参考我前面的文章http://blog.csdn.net/jesseyoung/article/details/38352155,下面只做简单描述

    安装配置 iscsi-initiator

[root@localhost ~]# yum -y install iscsi-initiator-utils
[root@localhost ~]# service iscsid start
    连接到iscsi共享存储
[root@localhost ~]# iscsiadm -m discovery -t sendtargets -p 192.168.1.134
192.168.1.134:3260,1 iqn.2011-03.org.example.istgt:iscsiwin8
192.168.1.134:3260,1 iqn.2011-03.org.example.istgt:iscsilinux
    登录到iscsi共享存储
[root@localhost ~]# iscsiadm -m node -T iqn.2011-03.org.example.istgt:iscsilinux -p 192.168.1.134:3260 -l
Logging in to [iface: default, target: iqn.2011-03.org.example.istgt:iscsilinux, portal: 192.168.1.134,3260] (multiple)
Login to [iface: default, target: iqn.2011-03.org.example.istgt:iscsilinux, portal: 192.168.1.134,3260] successful.

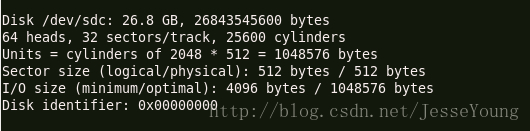

    查看磁盘信息,可以看到多出一块硬盘设备。
[root@localhost ~]# fdisk -l

    对设备进行格式化并挂载

[root@localhost ~]# mkfs.ext4 /dev/sdc
[root@localhost ~]# mount -t ext4 /dev/sdc /iscsi/

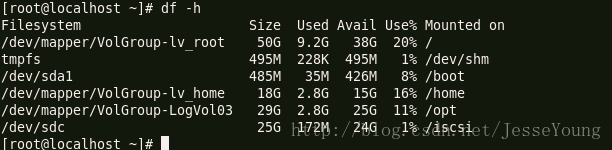

[root@localhost ~]# df -h

    对iscsi共享存储设备进行查看并创建测试文件,成功!

[root@localhost ~]# cd /iscsi/
[root@localhost iscsi]# ls
lost+found
[root@localhost iscsi]# touch test.txt
[root@localhost iscsi]# ls
lost+found  test.txt


****************************************************************************************
    原文地址:http://blog.csdn.net/jesseyoung/article/details/38922051
    博客主页:http://blog.csdn.net/jesseyoung

****************************************************************************************
