ensp静态路由实验

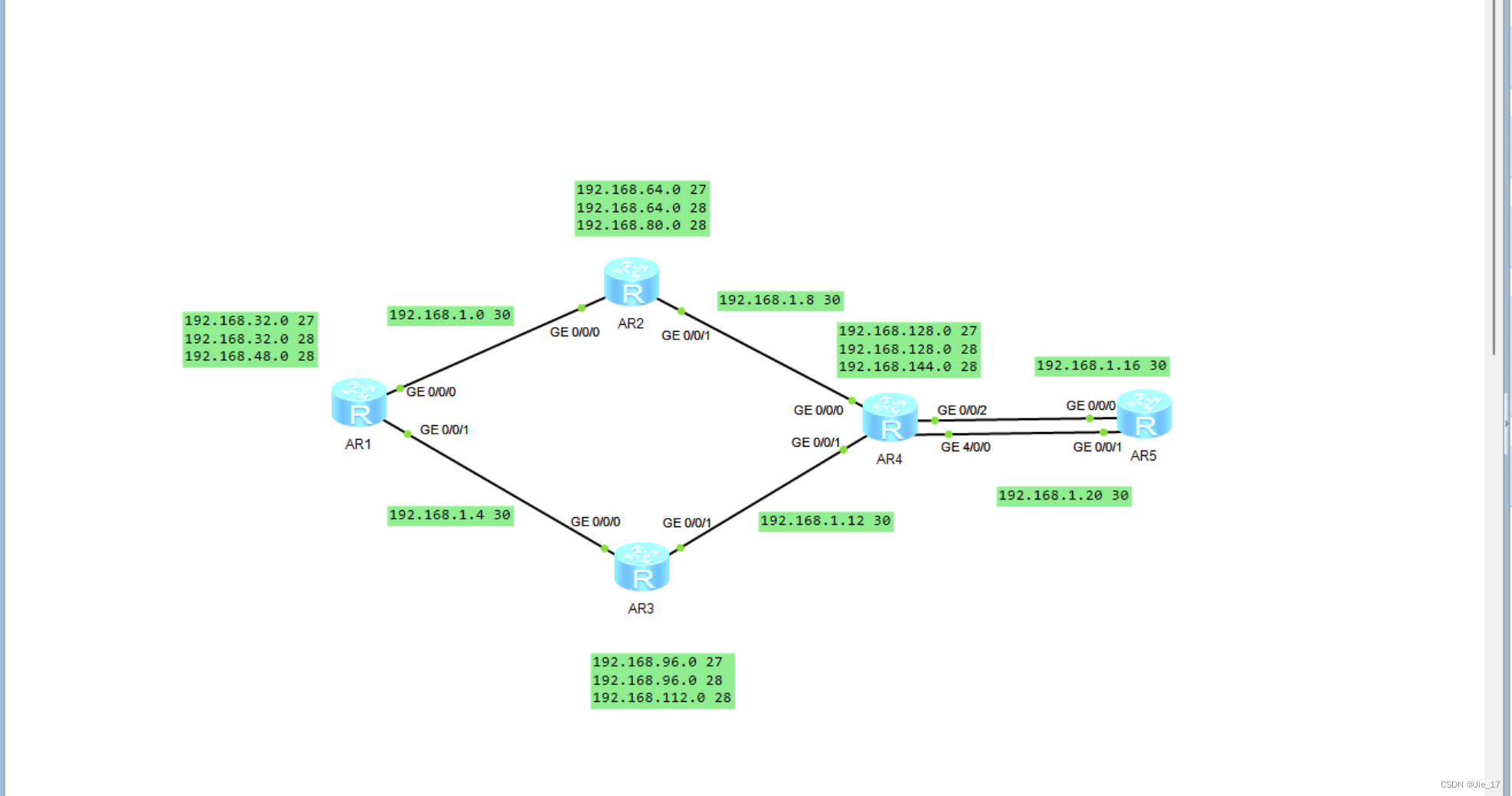

首先将192.168.1.0 24划分为8段取其中五段分别用于各路由器及骨干链路，便于规划路由表时汇总，IP规划如图：

接着配置各路由器接口的IP地址

配置方法：

1、输入system进入系统试图

2、输入interface GigabitEthernet 0/0/0（路由器接口位置）进入路由器对应接口视图

3、输入ip address 192.168.1.1 30（IP地址+掩码）给对应接口配置IP地址

配置环回接口IP地址方法：

在系统视图中输入：interface LoopBack 0（可输入0-1023）

进入接口后输入：ip address 192.168.32.1 28（IP地址+掩码）给对应接口配置IP地址

各路由器接口IP地址配置如图

AR1:

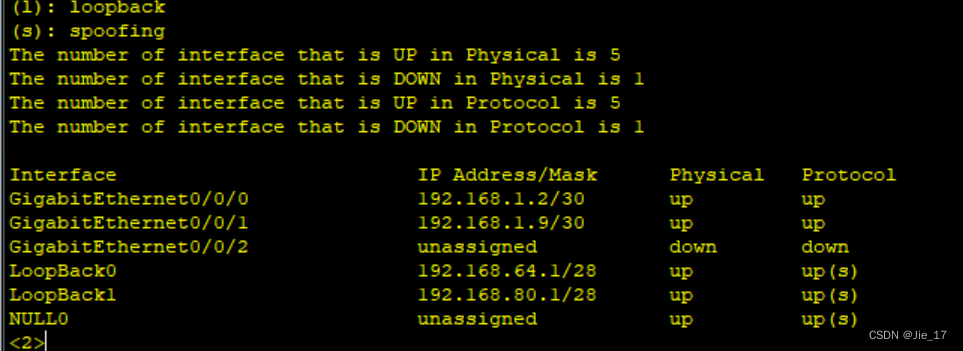

 AR2：

AR3

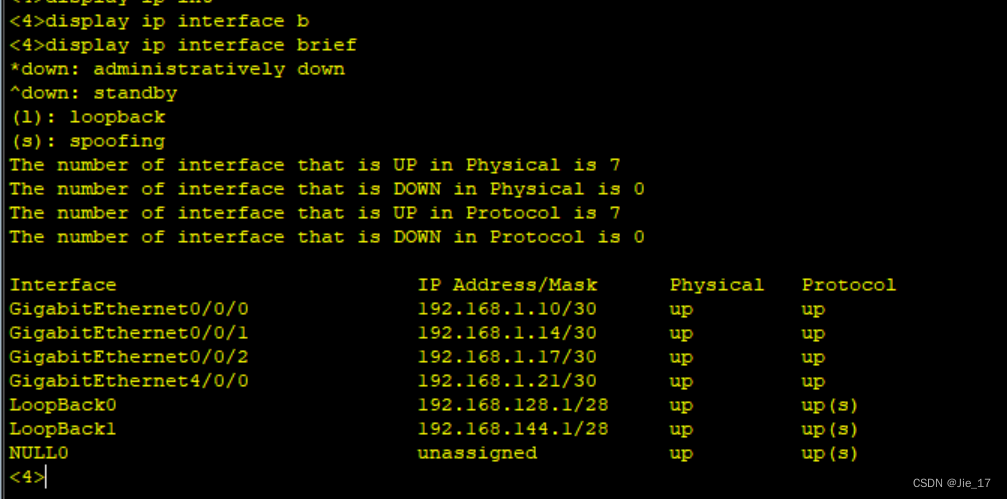

AR4：

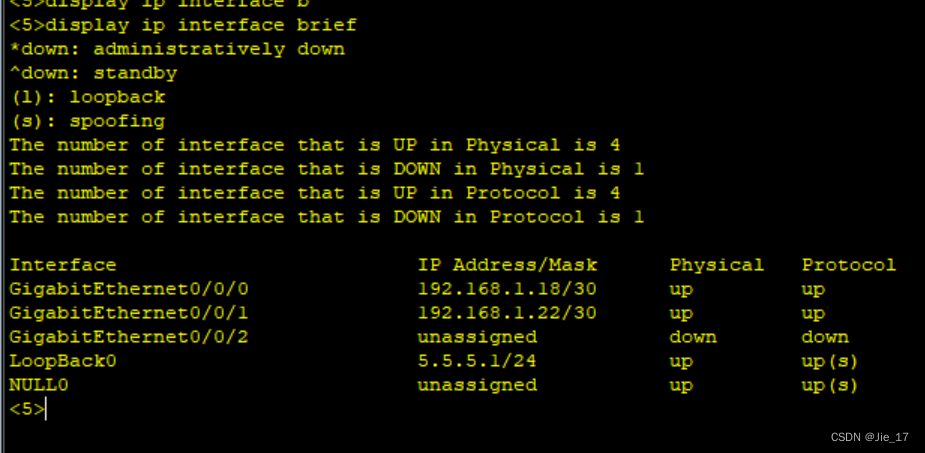

AR5：

然后给各路由器配置路由表

配置方法：

在系统视图下输入：ip route-static 192.168.64.0 27 192.168.1.2（目标网段+掩码+下一跳IP地址）（下一跳：数据发送过程中下一个经过的路由器的入接口）

各路由器路由表如下：

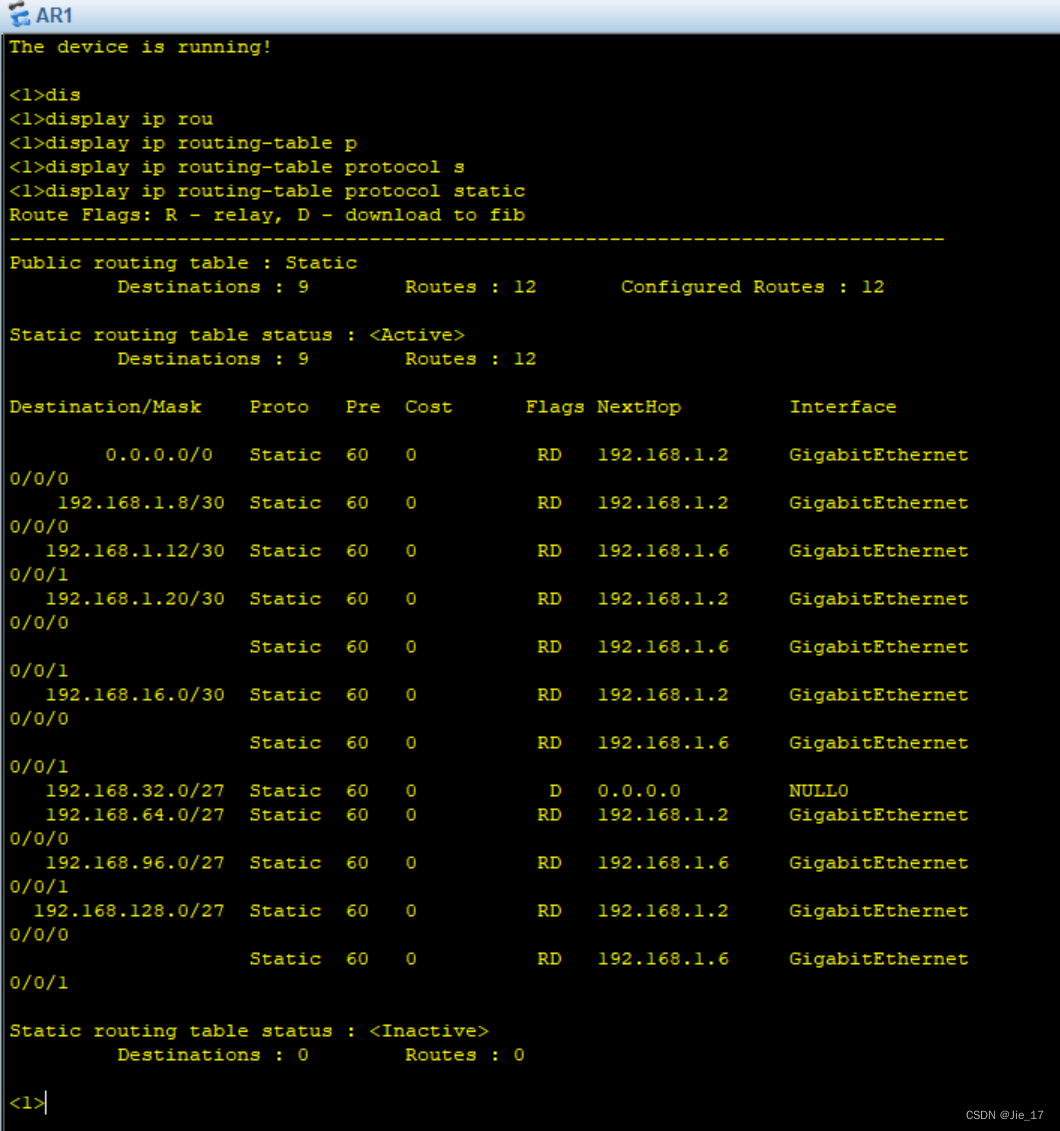

AR1：

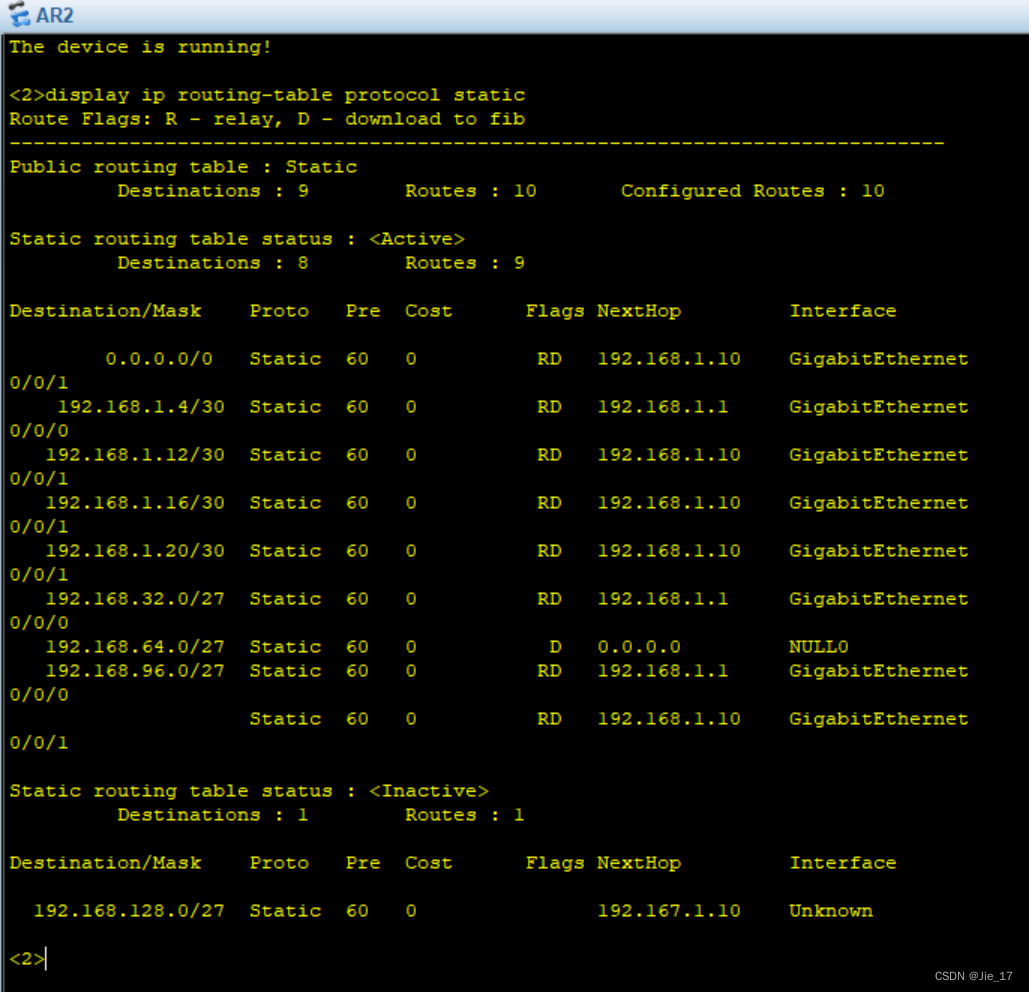

AR2:

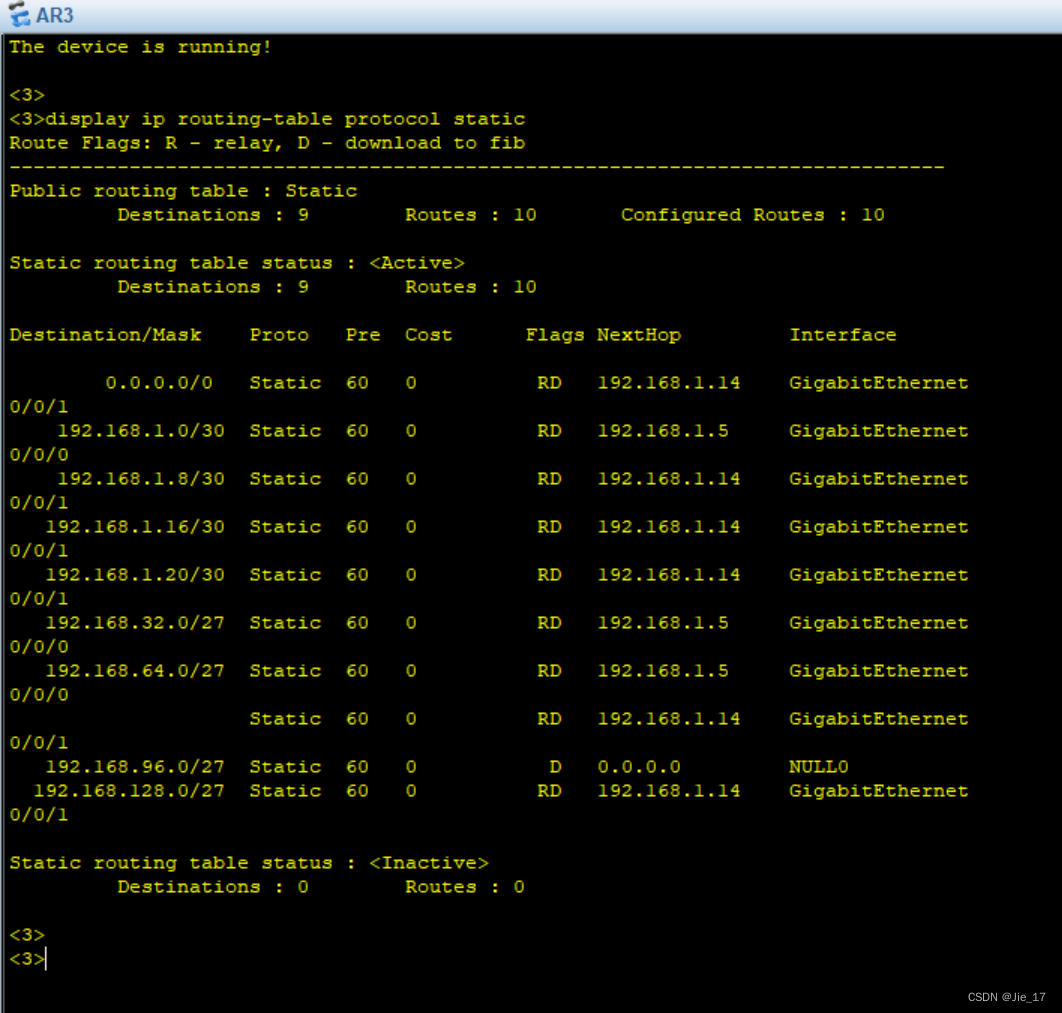

AR3:

AR4:

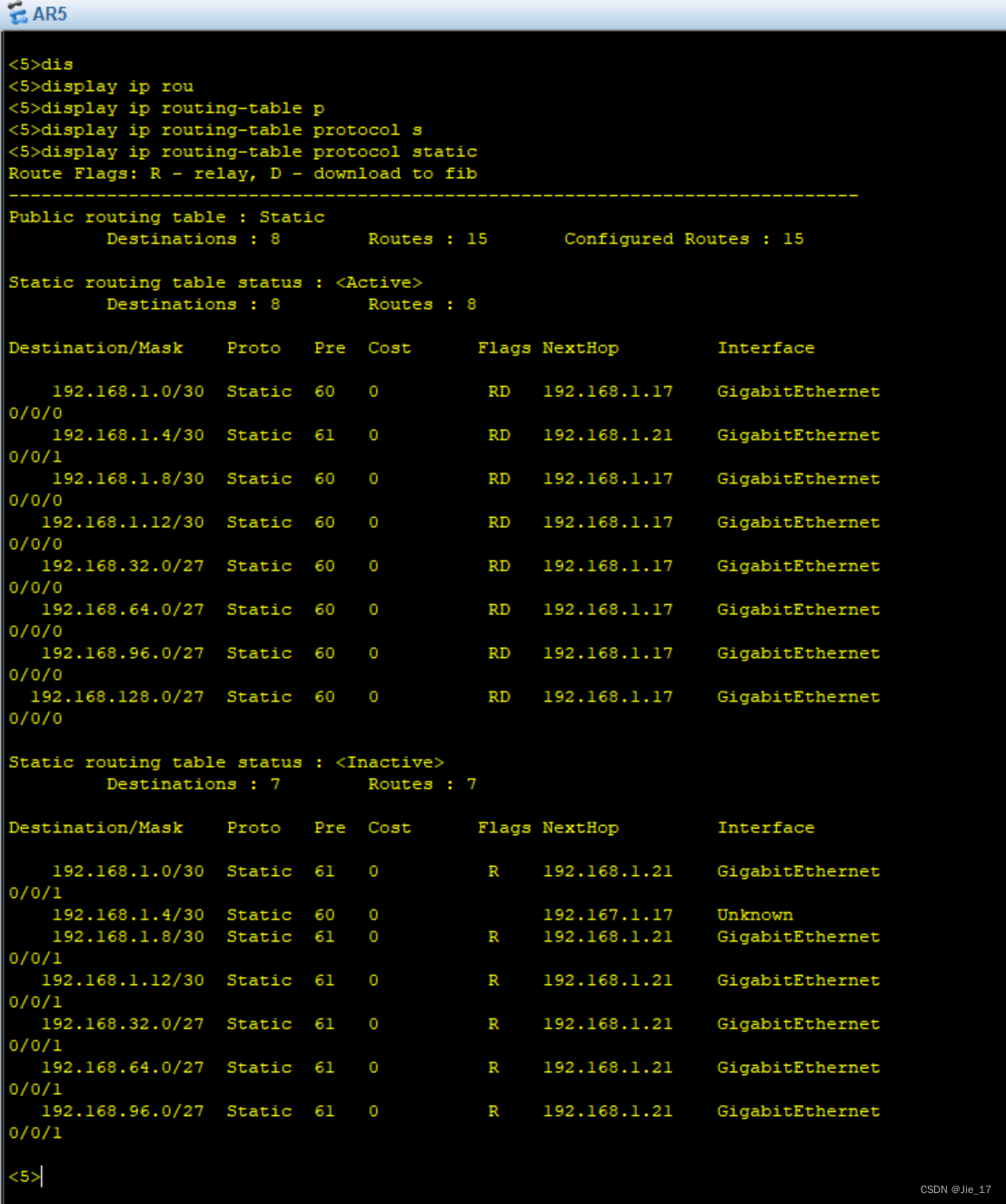

AR5：

配置缺省路由：在配置路由表时将目标IP和掩码写为0.0.0.0 0（代表所有IP地址）

如：在系统视图上输入ip route-static 0.0.0.0 0 192.168.1.20

配置路由器空接口：在配置路由表时将下一跳写为NULL 0（空接口可尽量避免数据形成环路）

如：在系统视图下输入ip route-static 192.168.32.0 27 NULL 0

当两个路由器有两根或多跟线相连时可配置数据转发的优先级，配置方法：在配置路由表的基础上输入：preference 61（数字须比60大，数字越小优先级越高）

如：在系统视图下输入ip route-static 0.0.0.0 0 192.168.1.20 preference 61
