本文详细介绍了如何将Altium Designer(AD)的原理图和PCB文件转换为PADS 9.5。在原理图文件转换中，需要将AD文件另存为ASCII格式，并在PADS Logic中打开。对于PCB文件，同样需要转换为ASCII格式并在PADS Layout 9.5中导入。在导入PCB文件时，可能会遇到元器件引脚错误，如椭圆孔槽和异形焊盘，需要手动修复。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

一. 原理图文件转换

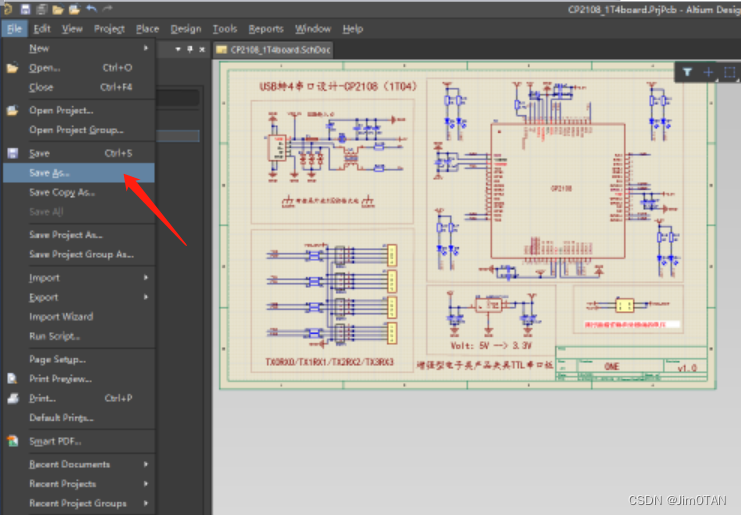

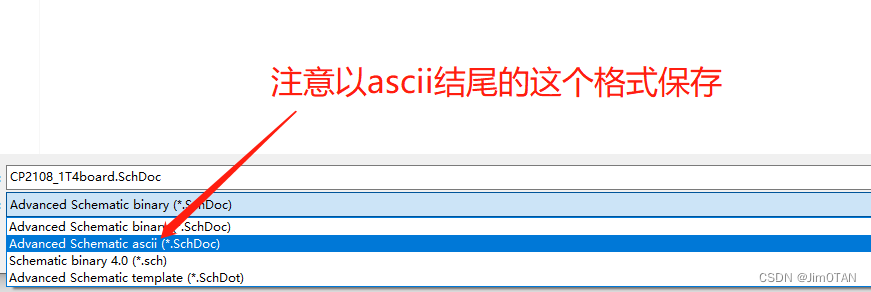

打开所需要转换的AD文件，将文件另存为ascii结尾的格式
在这里插入图片描述
在这里插入图片描述

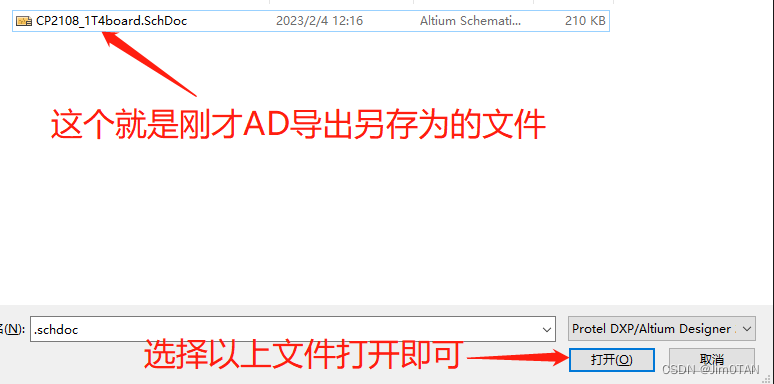

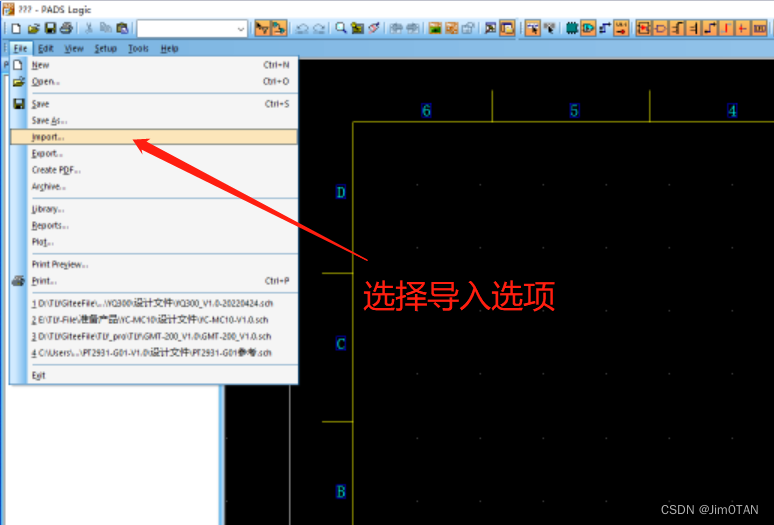

打开PADS Logic原理图设计工具

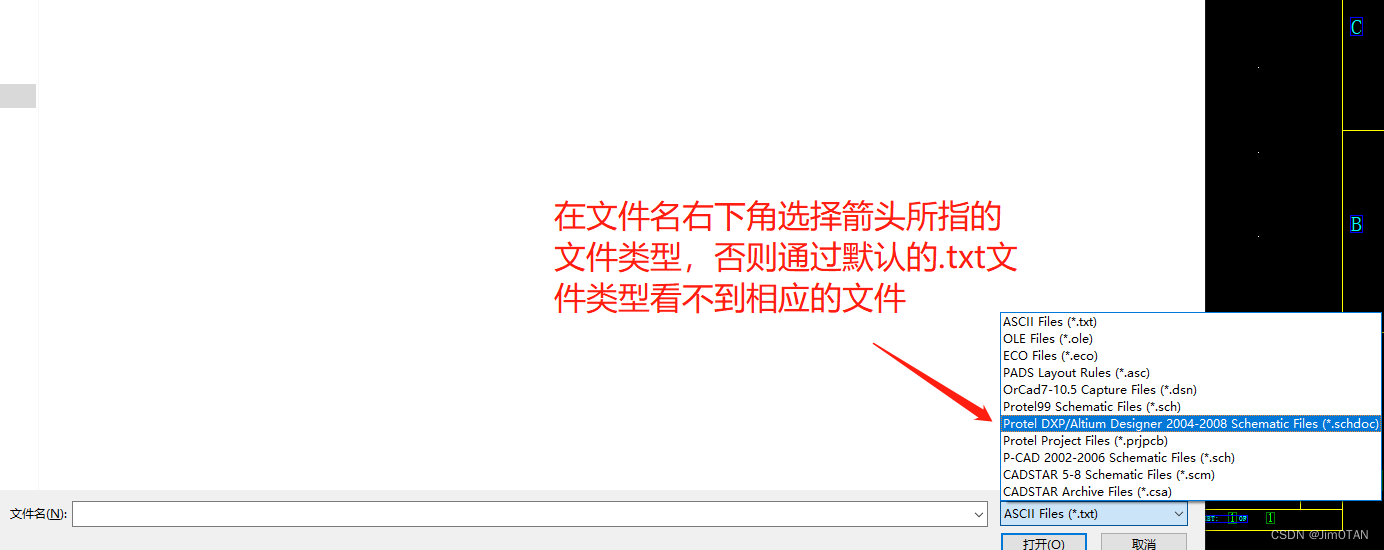

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

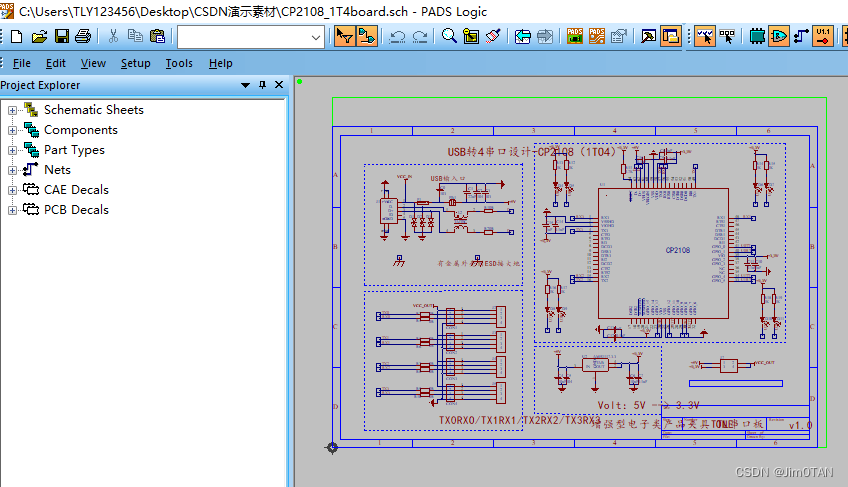

PADS导入AD的原理图文件后的图纸
在这里插入图片描述

二. PCB文件转换

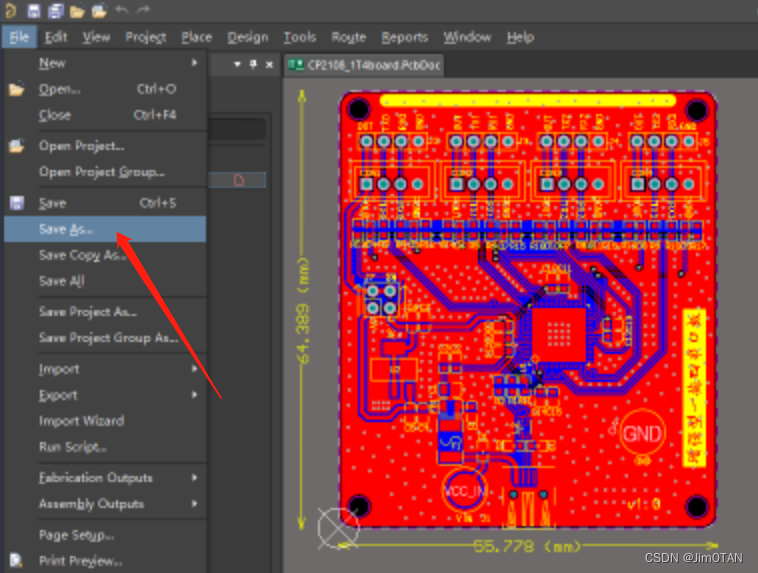

打开所需要转换的AD文件，将文件另存为ascii结尾的格式
在这里插入图片描述
