SRv6 的转发基本原理

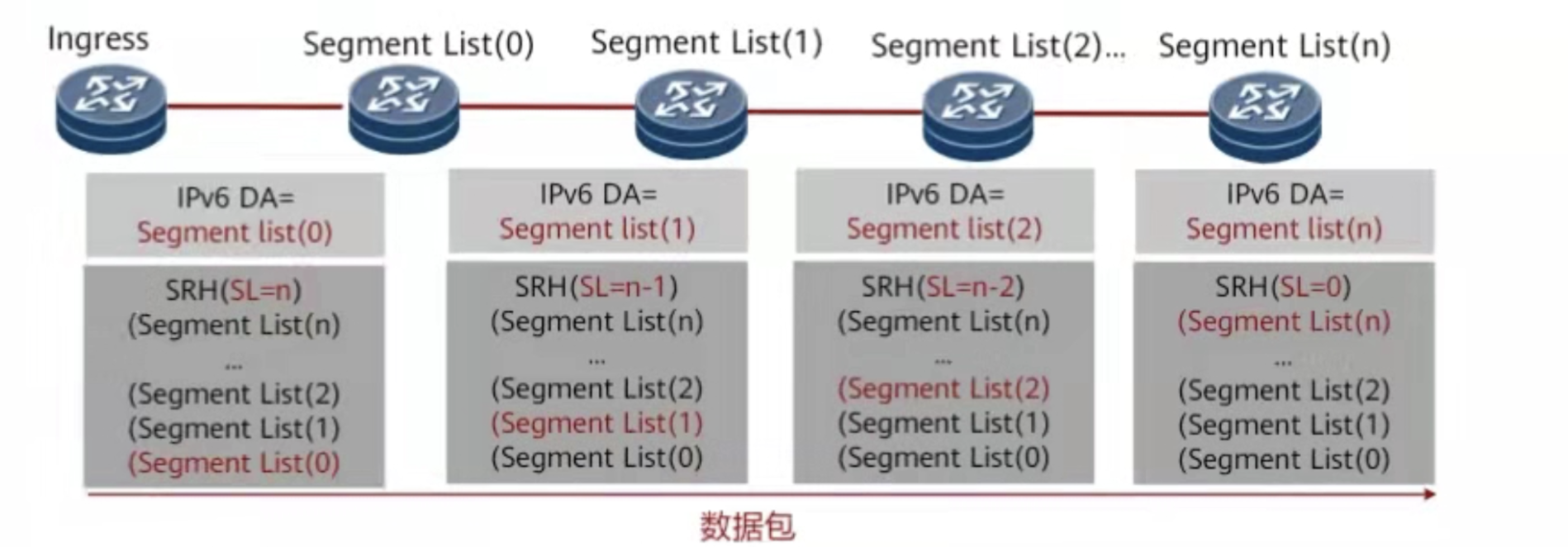

正如前文所述，SRv6 基于 “源路由” 理念而设计，所以在 SRv6 报文中 SRH 压入了一个显示的 IPv6 地址栈，并由 SRH 中的 Segment Left 和 Segment List 字段共同决定了 IPv6 Header 的 DA（Destination Address）信息。

当 SRv6 报文每经过一个 SRv6 Node，Segment Left 字段值就 -1，IPv6 Header DA 就被替换为 Segment Left 当前指向的 SID（IPv6 地址）。通过中间的 SRv6 Node 不断更新 Segment Left 和 DA 的操作来完成逐跳转发。

引入 Segment Left 的 “指针” 能力后，SRv6 报文在转发时，就不需要强制剥离 Segment 了，而是靠 Segment Left 来定位下一跳。这意味着 SRv6 SRH 可以保留完整的路径信息，继而实现路径回溯。

在这里插入图片描述

报文转发示例
