一、基本介绍

MS9332是一款最高信号速率可达3Gbps的HDMI信号1分2分配器芯片。在3Gbps的速率下，MS9332可以支持4kX2k@30Hz和4kX2k(YCbCr420)@60Hz分辨率的HDMI输入信号。同时支持10/12/16位的色深。HDMI输入端的时钟与数据恢复功能可以自适应不同长度不同质量的线材，使得在高速率下传输的TMDS信号始终具有最佳性能。HDMI输出端具有信号预加重功能，可以支持长线传输。MS9332集成内部EDID RAM和HDCP KEY RAM。

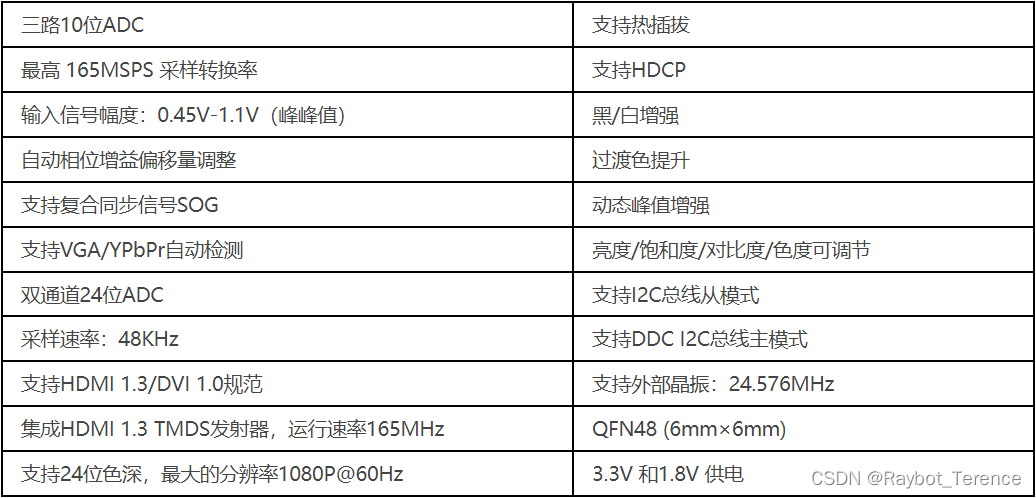

二、功能特征

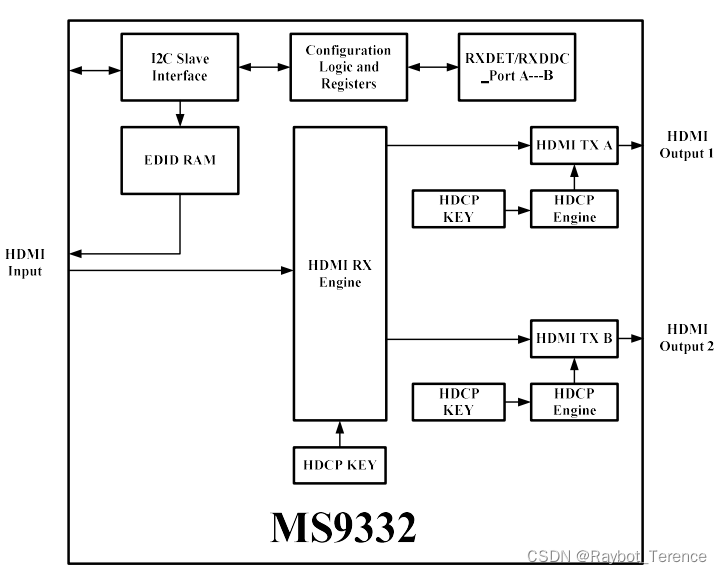

三、功能框图
