MS9332是一款3Gbps速率的HDMI分配器，支持4k分辨率和多种色深。具备时钟与数据恢复功能，适应不同线材，确保高速传输性能。内置EDID RAM和HDCP KEY RAM，提供信号预加重以支持长线传输。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

一、基本介绍

MS9332是一款最高信号速率可达3Gbps的HDMI信号1分2分配器芯片。在3Gbps的速率下，MS9332可以支持4kX2k@30Hz和4kX2k(YCbCr420)@60Hz分辨率的HDMI输入信号。同时支持10/12/16位的色深。HDMI输入端的时钟与数据恢复功能可以自适应不同长度不同质量的线材，使得在高速率下传输的TMDS信号始终具有最佳性能。HDMI输出端具有信号预加重功能，可以支持长线传输。MS9332集成内部EDID RAM和HDCP KEY RAM。

二、功能特征

三路10位ADC	支持热插拔
最高165MSPS采样转换率	支持HDCP
输入信号幅度：0.45V-1.1V（峰峰值）	黑/白增强
自动相位增益偏移量调整	过渡色提升
支持复合同步信号SOG	动态峰值增强
支持VGA/YPbPr自动检测	亮度/饱和度/对比度/色度可调节
双通道24位ADC	支持IIC总线从模式
采样速率：48KHz	支持DDC、IIC总线主模式
支持HDMI1.3/DVI 1.0规范	支持外部晶振：24.576MHz
集成HDMI1.3 TMDS发射器，运行速率165MHz	QFN48(6mm×6mm)
支持24位色深，最大分辨率为1080P@60Hz	3.3V和1.8V供电

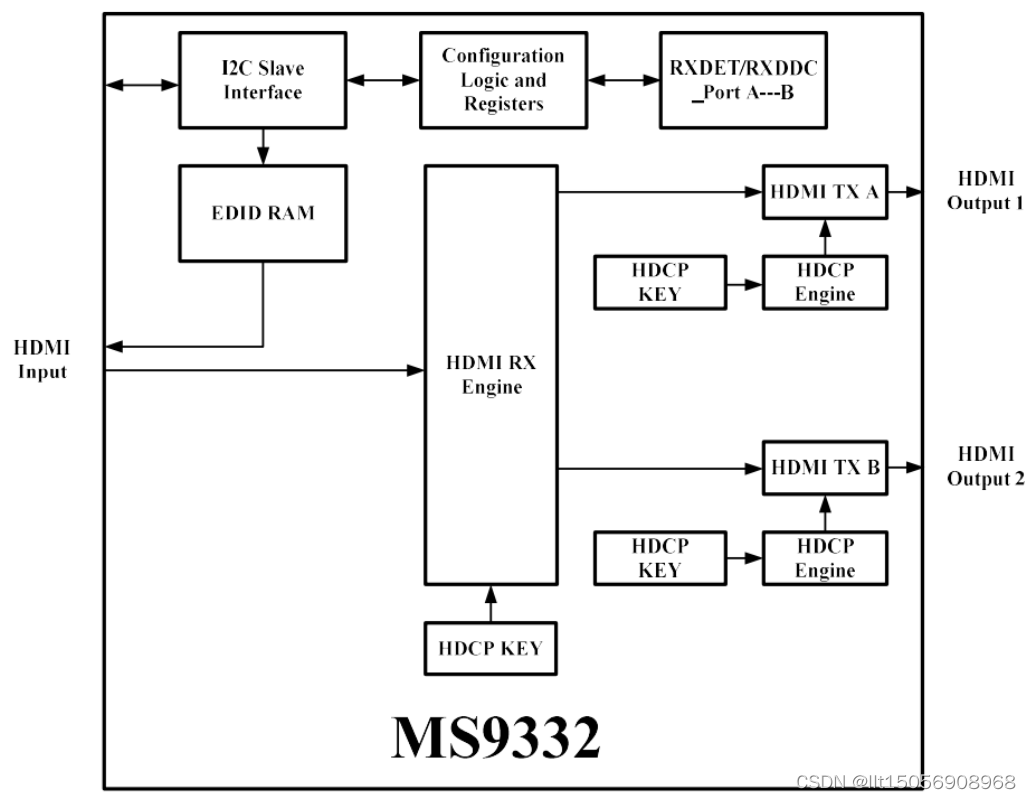

三、功能框图
