PT100是热敏电阻，它的主要成分是铂，化学符号pt，也就传说中的白金，它的温度特性好，稳定性好，耐酸碱性好，所以被用来制作成了温度传感器，并在工业中有大量的应用，当然它的价格不便宜。PT100有一个标准的阻值温度对应表，在0度的时候，它的电阻值在100欧，在常温25℃，它的电阻值是109.73欧，我们可以通过测量它的电阻变化，就可以换算成温度，最简单的做法就是万用表测它的电阻值，然后查它的电阻温度表就可以转换成对应的温度，很简单吧。

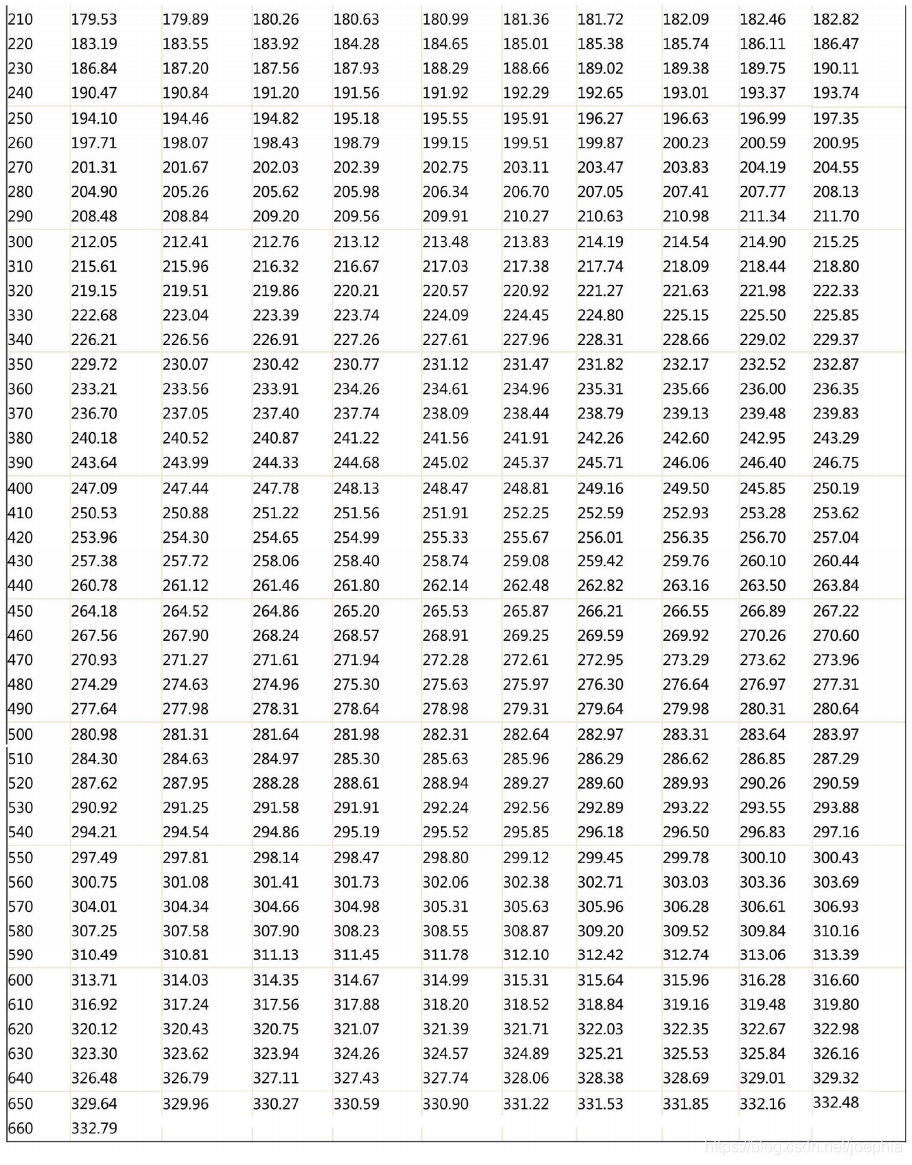

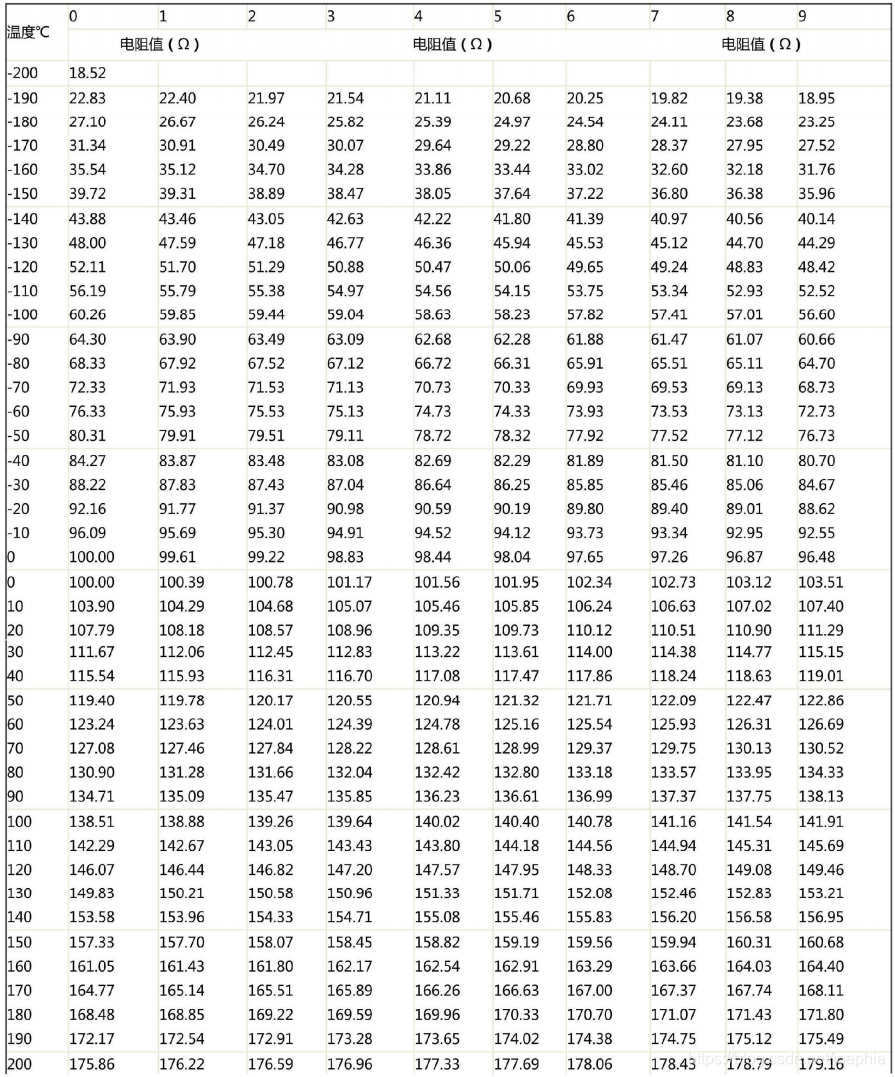

PT100热电阻常用温度阻值对应表如下所示：
在这里插入图片描述在这里插入图片描述
